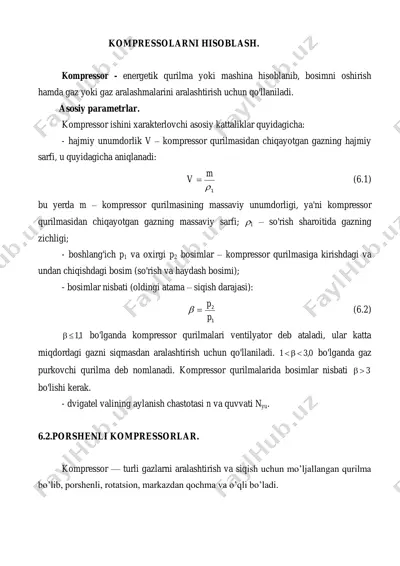

kompressolarni hisoblash. kompressor - energetik qurilma yoki mashina hisoblanib, bosimni oshirish hamda gaz yoki gaz aralashmalarini aralashtirish uchun qo'llaniladi. asosiy parametrlar. kompressor ishini xarakterlovchi asosiy kattaliklar quyidagicha: - hajmiy unumdorlik v – kompressor qurilmasidan chiqayotgan gazning hajmiy sarfi, u quyidagicha aniqlanadi: 1  m v  (6.1) bu yerda m – kompressor qurilmasining massaviy unumdorligi, ya'ni kompressor qurilmasidan chiqayotgan gazning massaviy sarfi; 1 – so'rish sharoitida gazning zichligi; - boshlang'ich p1 va oxirgi p2 bosimlar – kompressor qurilmasiga kirishdagi va undan chiqishdagi bosim (so'rish va haydash bosimi); - bosimlar nisbati (oldingi atama – siqish darajasi): 1 2 p p  (6.2) 11, bo'lganda kompressor qurilmalari ventilyator deb ataladi, ular katta miqdordagi gazni siqmasdan aralashtirish uchun qo'llaniladi. 031 , bo'lganda gaz purkovchi qurilma deb nomlanadi. kompressor qurilmalarida bosimlar nisbati 3 bo'lishi kerak. - dvigatel valining aylanish chastotasi n va quvvati nyu. 6.2.porshenli kompressorlar. kompressor — turli gazlarni aralashtirish va siqish uchun …

2 / 10

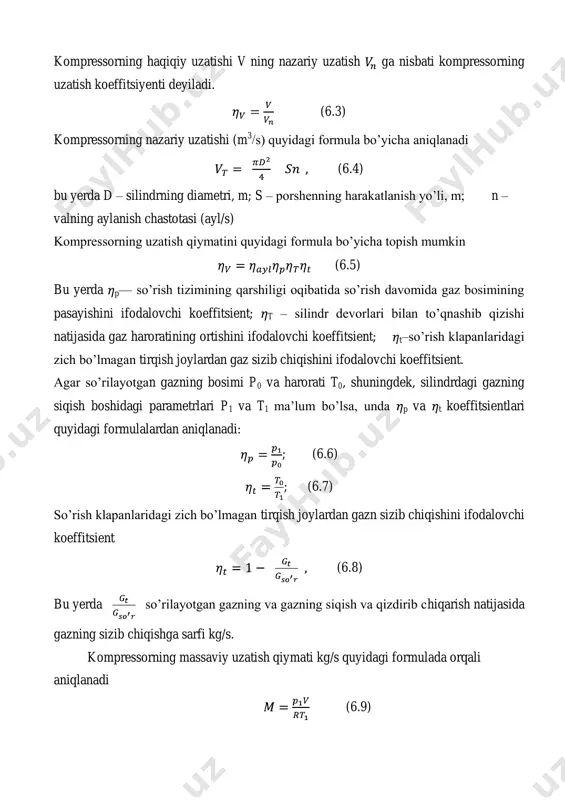

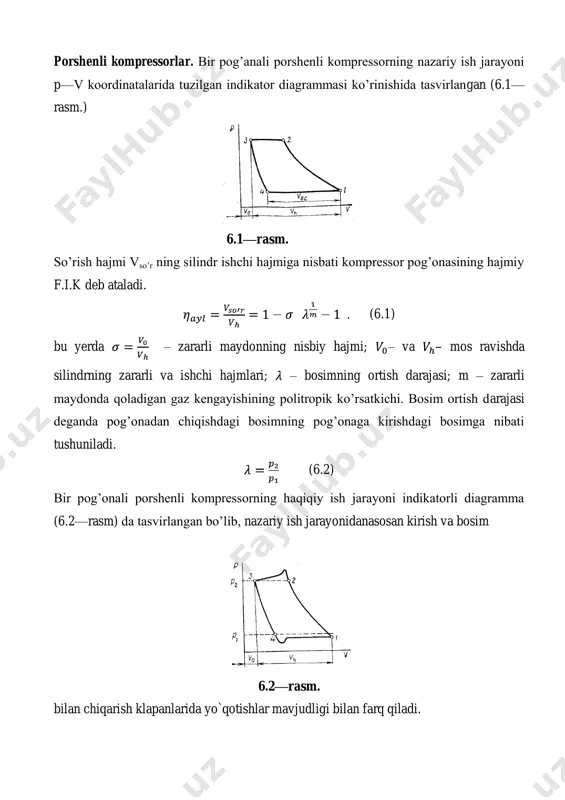

sosan kirish va bosim 6.2—rasm. bilan chiqarish klapanlarida yo`qotishlar mavjudligi bilan farq qiladi. kompressorning haqiqiy uzatishi v ning nazariy uzatish ga nisbati kompressorning uzatish koeffitsiyenti deyiladi. (6.3) kompressorning nazariy uzatishi (m 3 /s) quyidagi formula bo’yicha aniqlanadi (6.4) bu yerda d – silindrning diametri, m; s – porshenning harakatlanish yo’li, m; n – valning aylanish chastotasi (ayl/s) kompressorning uzatish qiymatini quyidagi formula bo’yicha topish mumkin (6.5) bu yerda p— so’rish tizimining qarshiligi oqibatida so’rish davomida gaz bosimining pasayishini ifodalovchi koeffitsient; t – silindr devorlari bilan to’qnashib qizishi natijasida gaz haroratining ortishini ifodalovchi koeffitsient; t–so’rish klapanlaridagi zich bo’lmagan tirqish joylardan gaz sizib chiqishini ifodalovchi koeffitsient. agar so’rilayotgan gazning bosimi p0 va harorati t0, shuningdek, silindrdagi gazning siqish boshidagi parametrlari p1 va t1 ma’lum bo’lsa, unda p va t koeffitsientlari quyidagi formulalardan aniqlanadi: ; (6.6) ; (6.7) so’rish klapanlaridagi zich bo’lmagan tirqish joylardan gazn sizib chiqishini ifodalovchi koeffitsient (6.8) bu yerda so’rilayotgan …

3 / 10

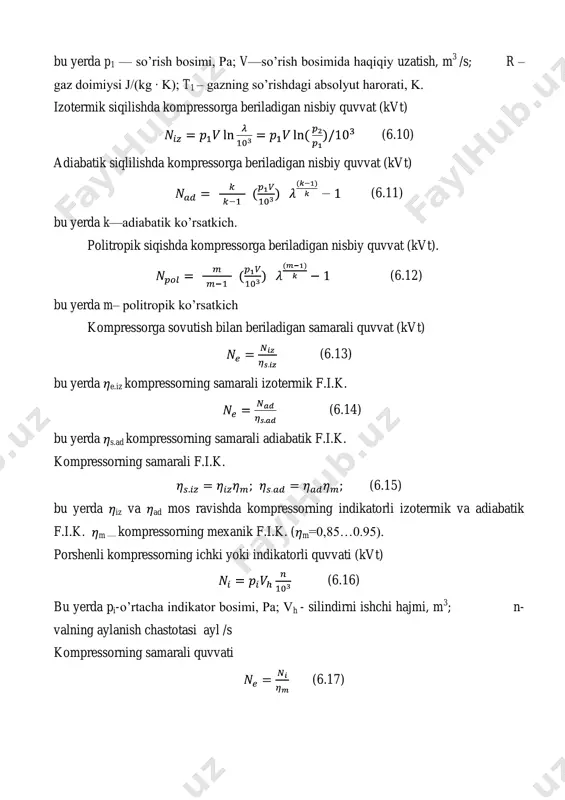

.i.k. kompressorning samarali f.i.k. (6.15) bu yerda iz va ad mos ravishda kompressorning indikatorli izotermik va adiabatik f.i.k. m — kompressorning mexanik f.i.k. ( m=0,85…0.95). porshenli kompressorning ichki yoki indikatorli quvvati (kvt) (6.16) bu yerda pi-o’rtacha indikator bosimi, pa; vh - silindirni ishchi hajmi, m 3 ; n- valning aylanish chastotasi ayl /s kompressorning samarali quvvati (6.17) ko’p pog’onali kompressorning har bir pog’onasida bosim ortishi darajasini formula orqali topish mumkin (6.18) bu yerda z - kompressorning pog’onalari soni; pz - oxirgi pog’onada gazning chiqishdagi bosimi, pa; = 1,1……1,15 - pog’onalar orasidagi bosimning yo’qotilishini ifodalovchi koeffitsient. kompressorlarning parametrlari: q-unumdorlik, p1 va p2 – boshlang’ich va oxirgi bosimlar. ε = p2 / p1 - bosim oshirish darajasi; n-valning aylanish chastotasi va n kompressor valining quvvati. 6.3 – rasm. porshenli kompressorning konstruktiv sxemasi porshenli kompressorda, (6.3- rasm) porshenning ilgarilanma – qaytma harakati natijasida tortish, siqilish, haydab chiqarish fazalari vujudga keladi. bunday kompressorda porshen …

4 / 10

ikki harakatli porshenli komopressor qurilmasi. 6.6-rasm. silindri ikki harakatli ikki silindrli kompressor qurilmasi. ikki harakatli porshenli kompressorlarda (6.5-rasm) porshen 2 o'ng tomonga harakatlanganda gaz chap klapan 3 orqali silindrning chap qismiga so'riladi, bunda bir vaqtning o'zida silindrning o'ng qismiga gaz siqiladi va undan o'ng klapan 4 ’ orqali chiqarib yuboriladi. porshen chapga harakatlanganda gaz o'ng klapan 3’ orqali silindrning o'ng qismiga so'riladi, bunda bir vaqtning o'zida silindrning chap qismida gaz siqiladi va chap klapan 4 orqali haydash liniyasiga chiqarib yuboriladi. 6.6-rasmda ikki silindrli kompressor qurilmasi ko'rsatilgan, bunday kompressor qurilmalarida bir vaqtning o'zida ikkita silindrda gazni so'rish va ikkita silindrdan gazni chiqarib yuborish sodir bo'ladi. tirsakli val 2 ning aylanishida porshenlar 1 va 3 o'zaro teskari yo'nalishda harakatlanadi, natijada mashinaning dinamik og'irligi ortadi. kompressorning ohirgi bosimiga p2 boshlangich bosimning p1 nisbati bosim ortish darajasi deyiladi (6.19) agarda silindrlar soni ―z‖ bo’lsa, bunda (6.20) oddiy harakatli kompressorning nazariy unumdorligi (6.21) oddiy harakatli …

5 / 10

; l- indikator diagrammaning uzunligi, mm; m- prujina miqiyosi, mmm 2 /n. kompressor ist’emol etadigan quvvat (6.29) 6.1- masala. ko’p pog’onali kompressor orqali 16010 5 n/m 2 bosimli havoni uzatilganda, pog’ona orasidagi bosimlar taqsimlanilishi aniqlansin. yechish. boshlangich bosimi p1=110 5 n/m 2 ,eng qulayli pog’onalar soni z = 4 bo’lgani tufayli demak, pog’ona orasidagi bosimlar quyidagicha taqsimlanadi 1 pog’ona – p1=110 5 n/m 2 ; p2=3,5610 5 n/m 2 ; 11 pog’ona – p2=3,5610 5 n/m 2 ; p3=12,610 5 n/m 2 ; 111 pog’ona – p3=12,6 10 5 n/m 2 ; p4=4510 5 n/m 2 ; 1v pog’ona – p4=4510 5 n/m 2 ; p5=16010 5 n/m 2 ; 6.2-masala. ko’p pog’onali kompressor orqali 14010 5 n/m 2 bosimli havoni uzatilganda, pog’ona orasidagi bosimlar taqsimlanilishi aniqlansin. 6.3–masala. ko’p pog’onali kompressor orqali 18010 5 n/m 2 bosimli havoni uzatilganda, pog’ona orasidagi bosimlar taqsimlanilishi aniqlansin. 6.4-masala. ikkilamchi harakatli porshenli kompressorning unumdorligi …
