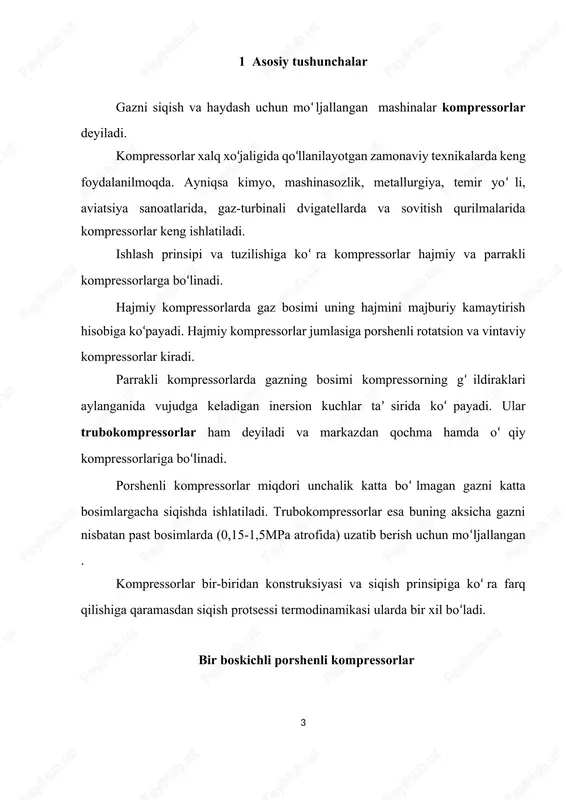

kompressor mashinalar. ko`p bosqichli kompressorlarning tahlili reja: 1. asosiy tushunchalar. 2. bir bosqichli porshenli kompressorlar. 3. ko‘p bosqichli porshenli kompressor. 1 asosiy tushunchalar gazni siqish va haydash uchun mo‘ljallangan mashinalar kompressorlar deyiladi. kompressorlar xalq xo‘jaligida qo‘llanilayotgan zamonaviy texnikalarda keng foydalanilmoqda. ayniqsa kimyo, mashinasozlik, metallurgiya, temir yo‘li, aviatsiya sanoatlarida, gaz-turbinali dvigatellarda va sovitish qurilmalarida kompressorlar keng ishlatiladi. ishlash prinsipi va tuzilishiga ko‘ra kompressorlar hajmiy va parrakli kompressorlarga bo‘linadi. hajmiy kompressorlarda gaz bosimi uning hajmini majburiy kamaytirish hisobiga ko‘payadi. hajmiy kompressorlar jumlasiga porshenli rotatsion va vintaviy kompressorlar kiradi. parrakli kompressorlarda gazning bosimi kompressorning g‘ildiraklari aylanganida vujudga keladigan inersion kuchlar ta’sirida ko‘payadi. ular trubokompressorlar ham deyiladi va markazdan qochma hamda o‘qiy kompressorlariga bo‘linadi. porshenli kompressorlar miqdori unchalik katta bo‘lmagan gazni katta bosimlargacha siqishda ishlatiladi. trubokompressorlar esa buning aksicha gazni nisbatan past bosimlarda (0,15-1,5mpa atrofida) uzatib berish uchun mo‘ljallangan . kompressorlar bir-biridan konstruksiyasi va siqish prinsipiga ko‘ra farq qilishiga qaramasdan siqish protsessi termodinamikasi ularda …

2 / 1

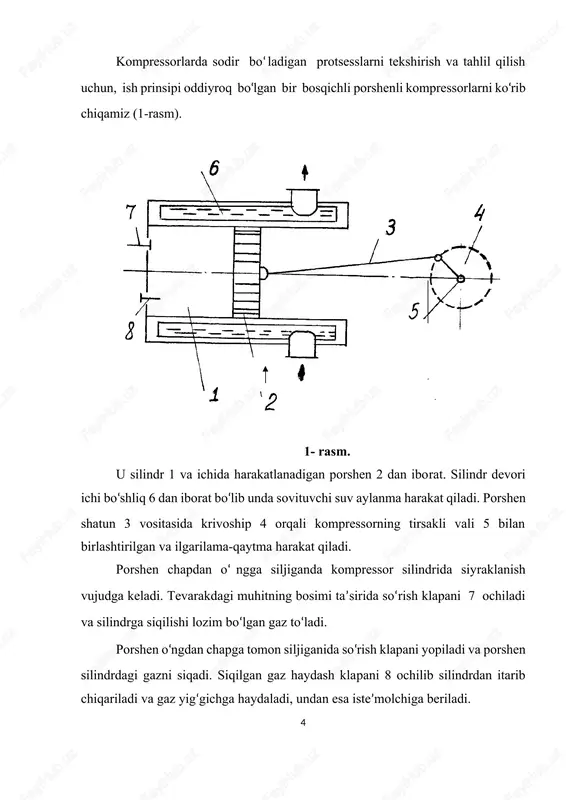

iyraklanish vujudga keladi. tevarakdagi muhitning bosimi ta’sirida so‘rish klapani 7 ochiladi va silindrga siqilishi lozim bo‘lgan gaz to‘ladi. porshen o‘ngdan chapga tomon siljiganida so‘rish klapani yopiladi va porshen silindrdagi gazni siqadi. siqilgan gaz haydash klapani 8 ochilib silindrdan itarib chiqariladi va gaz yig‘gichga haydaladi, undan esa iste’molchiga beriladi. bunda kompressorning ish protsessi porshenning ikki marta harakatlanishida amalga oshadi, bu esa valning bir marta aylanishiga muvofiq keladi. nazariy (ideal) bir bosqichli kompressorni ishlashini ko‘rib chiqamiz. ishqalanishni yengishga sarf bo‘ladigan ish yo‘q, silindrning geometrik hajmi foydali ish hajmiga teng va qoldiq bo‘shliq hajm hosil kilmaydi, deb faraz qilamiz. gazni silindrga so‘rish va yig‘gichga haydash o‘zgarmas bosimda amalga oshadi. 2- rasm. 7.2-rasmda kompressorda siqilgan gaz olishni nazariy indikator diagrammasi tasvirlangan. kompressorda porshen chapdan o‘ngga qarab harakatlanganda silindrga bosimi r1 bo‘lgan gaz kiradi. bu protsess diagrammada 0-1 chizig‘i bilan tasvirlanib so‘rish chizig‘i deyiladi. porshen o‘ngdan chapga harakatlanganda gazni r2 bosim va v2 hajmgacha siqadi. …

3 / 1

laridan issiqlik olib ketilmaganda gazni siqish protsessi 1-2 adiabata bo‘yicha boradi. silindr devorlaridan issiqlik tez olib ketib turilganda protsess 1-2 izoterma bo‘yicha sodir bo‘ladi. ko‘rinib turibdiki, ikkala protsessdan izotermik protsess tejamlirok, chunki izotermik siqishda sarf bo‘ladigan ish adiabatik siqishdagiga qaraganda son jihatdan 12 21 yuzaga teng miqdorda kam bo‘ladi. lekin real kompressorda gazni izotermik siqib bo‘lmaydi, chunki silindrni sovituvchi suv havoni siqishda chiqadigan issiqlikning hammasini olib keta olmaydi. shuning uchun real sharoitlarda siqilish protsessi 1-2 politropa bo‘yicha ketadi. politropa chizig‘i izoterma va adiabata chizig‘i orasida bo‘lib, politropa ko‘rsatkichi pq 1,18 1,25 atrofida bo‘ladi. kompressor silindrida 1 kg siqishda sodir bo‘ladigan protsessning xarakteriga qarab, kompressorning to‘liq solishtirma ishi l turlicha qiymatga ega bo‘ladi. izotermik protsessda bo‘lganligi uchun: (2) adiabatik protsessda siqilish ishi: (7. 1) formulaga ko‘ra kompressorning to‘liq solishtirma ishi: ( 3) politropik siqilishda kompressorning to‘liq solishtirma ishi quyidagiga teng: (4) yuqorida aytib o‘tilganidek, kompressor iste’mol qiladigan ishni kamaytirish uchun uning …

4 / 1

etma-ket bir necha silindrda oraliq sovitish bilan amalga oshiriladi. 3-rasm. p r4 r3 r2 r1 3 - boskich 1 - boskich s v a o 41 4 5 31 3 21 2 2 - boskich v 4-rasm. 7.3-rasmda uch bosqichli porshenli kompressorning sxemasi, 7.4-rasmda esa undan sodir bo‘ladigan protsessning rv diagrammasi ko‘rsatilgan. gaz 0-1 protsessida past bosimli silindr s1 ga so‘rilib, 1-2 politropa bo‘yicha r2 bosimgacha siqiladi va sovitkich s1 ga o‘tadi. gaz sovitkichda o‘zgarmas bosimda dastlabki temperaturasi t1 gacha sovitilib, ikkinchi bosqich s2 ga beriladi va bu yerda politropa 2-3 bo‘yicha r3 bosimgacha siqiladi. siqilgan bosqich s2 da gaz politropa 2-3 bo‘yicha r3 bosimgacha siqiladi. siqilgan gaz sovitkich s2 ga o‘tadi va t1 temperaturagacha soviydi. uchinchi bosqich s2 da gaz politropa 3-4 bo‘yicha oxirgi bosimgacha siqiladi. so‘ngra sovitkich s2 ga va undan iste’molchiga o‘tadi. ko‘p bosqichli kompressorning har bir keyingi bosqichida silindrdagi gazning siqilishdan oldingi temperaturasi dastlabki temperaturasi t …
