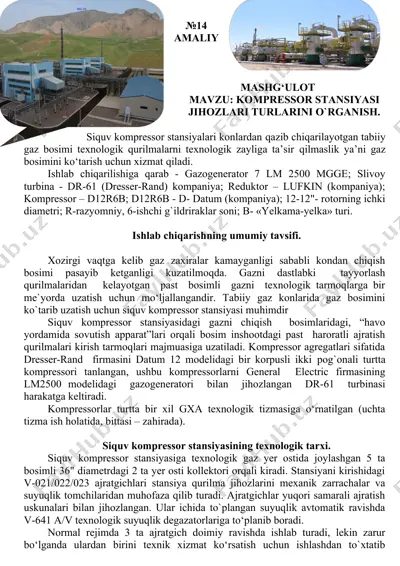

№14 amaliy mashg‘ulot mavzu: kompressor stansiyasi jihozlari turlarini o`rganish. siquv kompressor stansiyalari konlardan qazib chiqarilayotgan tabiiy gaz bosimi texnologik qurilmalarni texnologik zayliga ta’sir qilmaslik ya’ni gaz bosimini ko‘tarish uchun xizmat qiladi. ishlab chiqarilishiga qarab - gazogenerator 7 lm 2500 mgge; slivoy turbina - dr-61 (dresser-rand) kompaniya; reduktor – lufkin (kompaniya); kompressor – d12r6b; d12r6b - d- datum (kompaniya); 12-12"- rotorning ichki diametri; r-razyomniy, 6-ishchi g`ildriraklar soni; b- «yelkama-yelka» turi. ishlab chiqarishning umumiy tavsifi. xozirgi vaqtga kelib gaz zaxiralar kamayganligi sababli kondan chiqish bosimi pasayib ketganligi kuzatilmoqda. gazni dastlabki tayyorlash qurilmalaridan kelayotgan past bosimli gazni texnologik tarmoqlarga bir me`yorda uzatish uchun mo‘ljallangandir. tabiiy gaz konlarida gaz bosimini ko`tarib uzatish uchun siquv kompressor stansiyasi muhimdir siquv kompressor stansiyasidagi gazni chiqish bosimlaridagi, “havo yordamida sovutish apparat”lari orqali bosim inshootdagi past haroratli ajratish qurilmalari kirish tarmoqlari majmuasiga uzatiladi. kompressor agregatlari sifatida dresser-rand firmasini datum 12 modelidagi bir korpusli ikki pog`onali turtta kompressori tanlangan, ushbu …

2 / 5

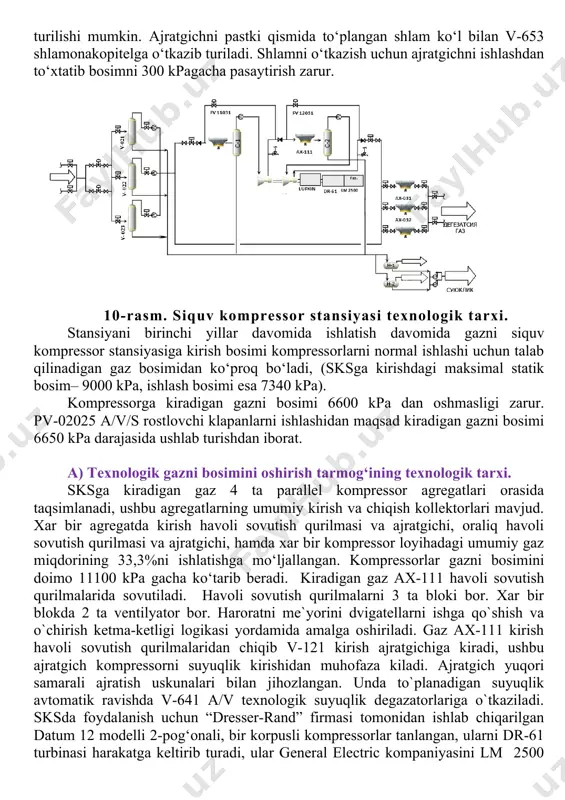

nologik suyuqlik degazatorlariga to‘planib boradi. normal rejimda 3 ta ajratgich doimiy ravishda ishlab turadi, lekin zarur bo‘lganda ulardan birini texnik xizmat ko‘rsatish uchun ishlashdan to`xtatib turilishi mumkin. ajratgichni pastki qismida to‘plangan shlam ko‘l bilan v-653 shlamonakopitelga o‘tkazib turiladi. shlamni o‘tkazish uchun ajratgichni ishlashdan to‘xtatib bosimni 300 kpagacha pasaytirish zarur. 10-rasm. siquv kompressor stansiyasi texnologik tarxi. stansiyani birinchi yillar davomida ishlatish davomida gazni siquv kompressor stansiyasiga kirish bosimi kompressorlarni normal ishlashi uchun talab qilinadigan gaz bosimidan ko‘proq bo‘ladi, (sksga kirishdagi maksimal statik bosim– 9000 kpa, ishlash bosimi esa 7340 kpa). kompressorga kiradigan gazni bosimi 6600 kpa dan oshmasligi zarur. pv-02025 a/v/s rostlovchi klapanlarni ishlashidan maqsad kiradigan gazni bosimi 6650 kpa darajasida ushlab turishdan iborat. a) texnologik gazni bosimini oshirish tarmog‘ining texnologik tarxi. sksga kiradigan gaz 4 ta parallel kompressor agregatlari orasida taqsimlanadi, ushbu agregatlarning umumiy kirish va chiqish kollektorlari mavjud. xar bir agregatda kirish havoli sovutish qurilmasi va ajratgichi, oraliq havoli …

3 / 5

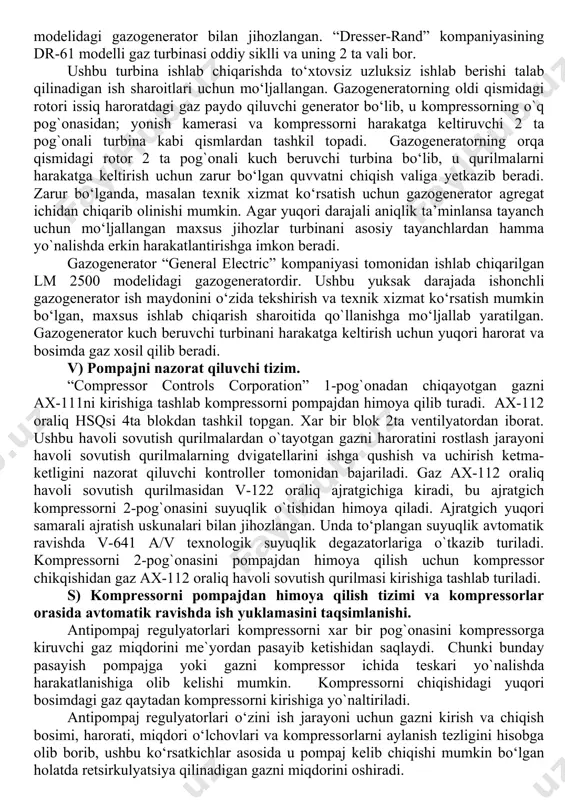

`tkaziladi. sksda foydalanish uchun “dresser-rand” firmasi tomonidan ishlab chiqarilgan datum 12 modelli 2-pog‘onali, bir korpusli kompressorlar tanlangan, ularni dr-61 turbinasi harakatga keltirib turadi, ular general electric kompaniyasini lm 2500 modelidagi gazogenerator bilan jihozlangan. “dresser-rand” kompaniyasining dr-61 modelli gaz turbinasi oddiy siklli va uning 2 ta vali bor. ushbu turbina ishlab chiqarishda to‘xtovsiz uzluksiz ishlab berishi talab qilinadigan ish sharoitlari uchun mo‘ljallangan. gazogeneratorning oldi qismidagi rotori issiq haroratdagi gaz paydo qiluvchi generator bo‘lib, u kompressorning o`q pog`onasidan; yonish kamerasi va kompressorni harakatga keltiruvchi 2 ta pog`onali turbina kabi qismlardan tashkil topadi. gazogeneratorning orqa qismidagi rotor 2 ta pog`onali kuch beruvchi turbina bo‘lib, u qurilmalarni harakatga keltirish uchun zarur bo‘lgan quvvatni chiqish valiga yetkazib beradi. zarur bo‘lganda, masalan texnik xizmat ko‘rsatish uchun gazogenerator agregat ichidan chiqarib olinishi mumkin. agar yuqori darajali aniqlik ta’minlansa tayanch uchun mo‘ljallangan maxsus jihozlar turbinani asosiy tayanchlardan hamma yo`nalishda erkin harakatlantirishga imkon beradi. gazogenerator “general electric” kompaniyasi tomonidan …

4 / 5

larning dvigatellarini ishga qushish va uchirish ketma-ketligini nazorat qiluvchi kontroller tomonidan bajariladi. gaz ax-112 oraliq havoli sovutish qurilmasidan v-122 oraliq ajratgichiga kiradi, bu ajratgich kompressorni 2-pog`onasini suyuqlik o`tishidan himoya qiladi. ajratgich yuqori samarali ajratish uskunalari bilan jihozlangan. unda to‘plangan suyuqlik avtomatik ravishda v-641 a/v texnologik suyuqlik degazatorlariga o`tkazib turiladi. kompressorni 2-pog`onasini pompajdan himoya qilish uchun kompressor chikqishidan gaz ax-112 oraliq havoli sovutish qurilmasi kirishiga tashlab turiladi. s) kompressorni pompajdan himoya qilish tizimi va kompressorlar orasida avtomatik ravishda ish yuklamasini taqsimlanishi. antipompaj regulyatorlari kompressorni xar bir pog`onasini kompressorga kiruvchi gaz miqdorini me`yordan pasayib ketishidan saqlaydi. chunki bunday pasayish pompajga yoki gazni kompressor ichida teskari yo`nalishda harakatlanishiga olib kelishi mumkin. kompressorni chiqishidagi yuqori bosimdagi gaz qaytadan kompressorni kirishiga yo`naltiriladi. antipompaj regulyatorlari o‘zini ish jarayoni uchun gazni kirish va chiqish bosimi, harorati, miqdori o‘lchovlari va kompressorlarni aylanish tezligini hisobga olib borib, ushbu ko‘rsatkichlar asosida u pompaj kelib chiqishi mumkin bo‘lgan holatda retsirkulyatsiya qilinadigan …

5 / 5

klarining signallarini qabul qiladi va shularga asosan xar bir kompressorning gaz miqdorini taqsimlash rostlash qurilmasini belgilaydi. xar bir rostlovchi bosim nazorat qiluvchi qurilmadan bir xildagi qurilma olganligi sababli, gazni umumiy miqdori barcha kompressorlar orasida teng taqsimlanadi. bunday teng taqsimlanish kompressorlar ishlashida muvozanatni ta’minlash bilan birga barcha kompressorlarni ishlashidagi samarani oshiradi. d) texnologik gazni stansiyadan chikish tarmog‘idagi hsqning texnologik tarxi. stansiya chiqishidagi havoli sovutish qurilmasi - barcha asosiy kompressorlar uchun umumiy hisoblanadi. ushbu havoli sovutish qurilmasi 9 ta blokdan iborat, bloklar 3 ta guruh – 3 ta sovutgich - ax-031/032/033 ni tashkil qiladi. barcha sovutgichlar gazni berkituvchi ko‘l kranlari bilan jihozlangan, bu esa sovutgichlardan birini texnik ta’mir uchun to`xtatib, ayni paytda qolganlarini uzluksiz ishlashini ta’minlashga imkon beradi. gazni haroratini kerakli darajada ushlab turish vazifasi sovutgichlar dvigatellarini qo`shish va uchirish ketma-ketligi nazorat qiluvchi qurilma tomonidan bajariladi. sovutgichlardan chiqqan gaz umumiy kollektorga kirib stansiyadan 28" diametrli 2 ta yer osti chiqish kollektorlari orqali …
