1758625693.pptx 191 4 8 , 5 174 196 184 142 134 155 164 185 154 103 166 193 165 169 112 106 177 118 179 120 123 104 129 192 131 175 133 136 158 135 139 145 110 190 187 141 160 138 186 162 16 183 188 151 170 152 181 115 116 189 2127 195 126 178 122 139 4 48,9 49,2 48,4 47,7 52,1 45,9 49,2 49,6 49,3 49,3 49,2 50,0 50,0 48,3 140 49 49,3 48,6 29,5 48,4 51,0 48,8 48,2 48,6 48,7 50,3 49,1 49,8 50,8 49,6 49,3 48,5 29,5 48,5 48,4 48,8 49,3 49,2 49,0 48,9 49,0 48,4 48,4 47,8 49,6 48,4 48,4 48,4 48,1 46,7 48,2 47,9 48,4 49,2 49,2 49,4 4 9 4 8 , 6 4 8 , 5 4 8 , 5 49 50,3 5 0 , 0 4 9 4 8 , 5 4 8 , 5 50, …

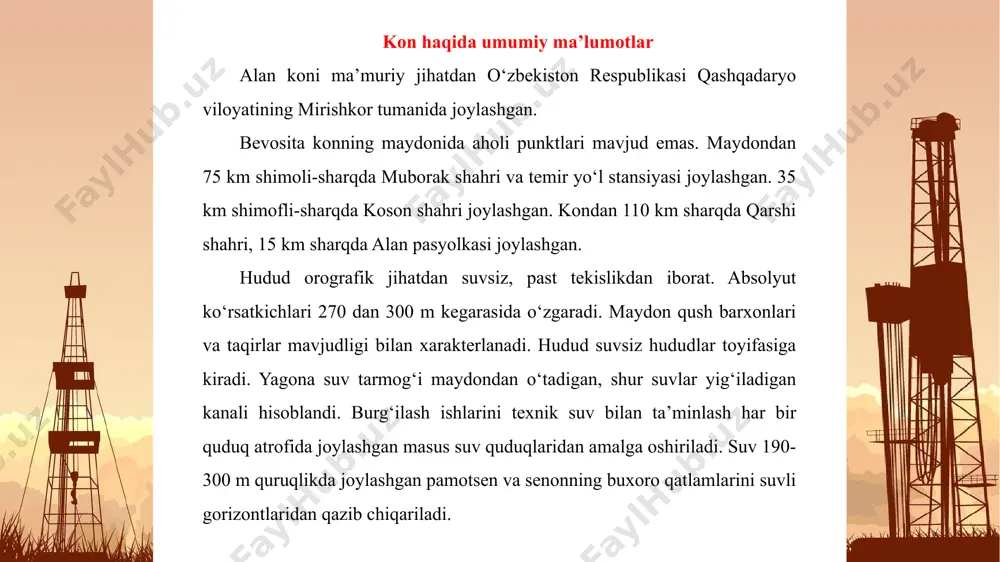

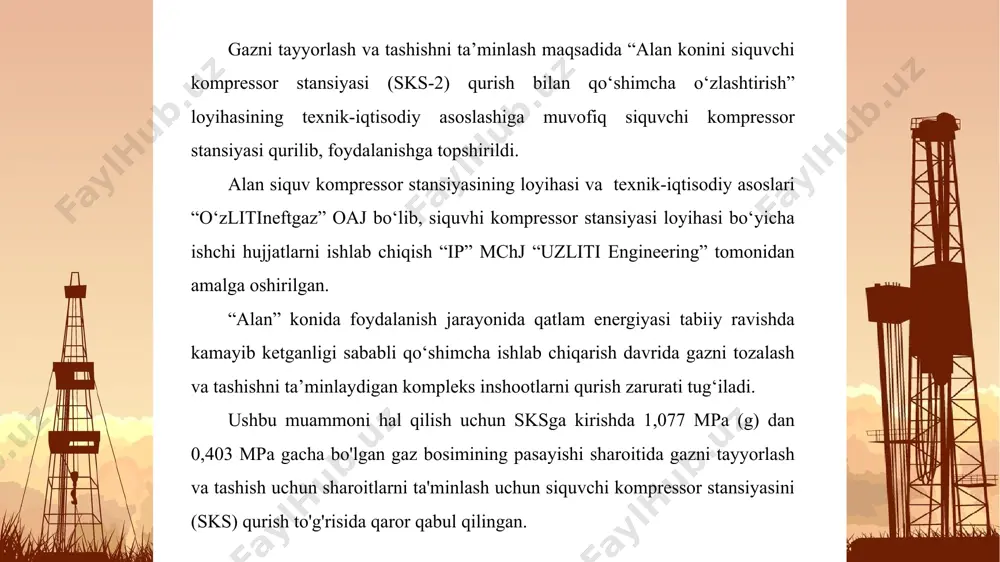

nsiyasining loyihasi va texnik-iqtisodiy asoslari “o‘zlitineftgaz” oaj bo‘lib, siquvhi kompressor stansiyasi loyihasi bo‘yicha ishchi hujjatlarni ishlab chiqish “ip” mchj “uzliti engineering” tomonidan amalga oshirilgan. “alan” konida foydalanish jarayonida qatlam energiyasi tabiiy ravishda kamayib ketganligi sababli qo‘shimcha ishlab chiqarish davrida gazni tozalash va tashishni ta’minlaydigan kompleks inshootlarni qurish zarurati tug‘iladi. ushbu muammoni hal qilish uchun sksga kirishda 1,077 mpa (g) dan 0,403 mpa gacha bo'lgan gaz bosimining pasayishi sharoitida gazni tayyorlash va tashish uchun sharoitlarni ta'minlash uchun siquvchi kompressor stansiyasini (sks) qurish to'g'risida qaror qabul qilingan. kon haqida umumiy ma’lumotlar alan koni ma’muriy jihatdan o‘zbekiston respublikasi qashqadaryo viloyatining mirishkor tumanida joylashgan. bevosita konning maydonida aholi punktlari mavjud emas. maydondan 75 km shimoli-sharqda muborak shahri va temir yo‘l stansiyasi joylashgan. 35 km shimofli-sharqda koson shahri joylashgan. kondan 110 km sharqda qarshi shahri, 15 km sharqda alan pasyolkasi joylashgan. hudud orografik jihatdan suvsiz, past tekislikdan iborat. absolyut ko‘rsatkichlari 270 dan 300 m kegarasida …

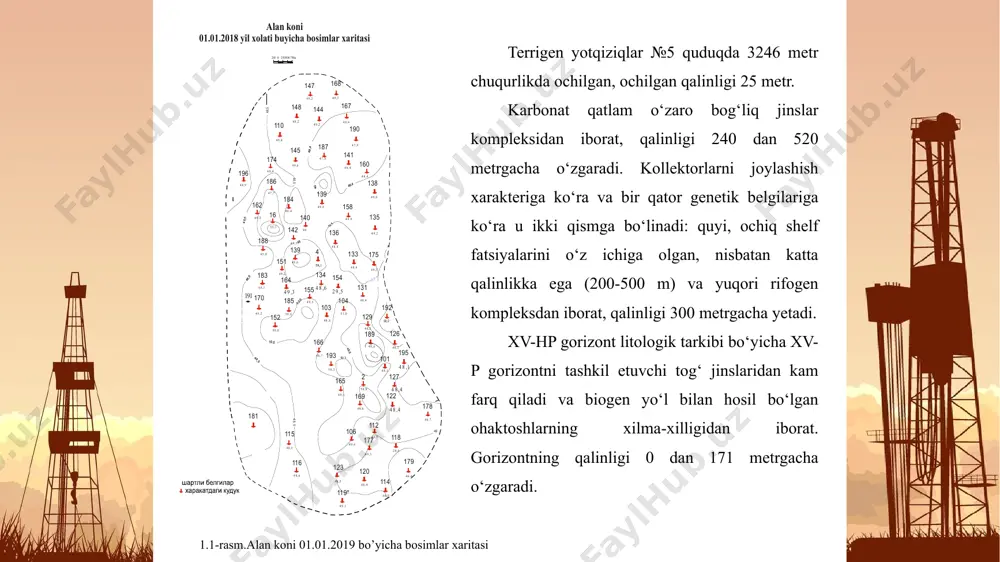

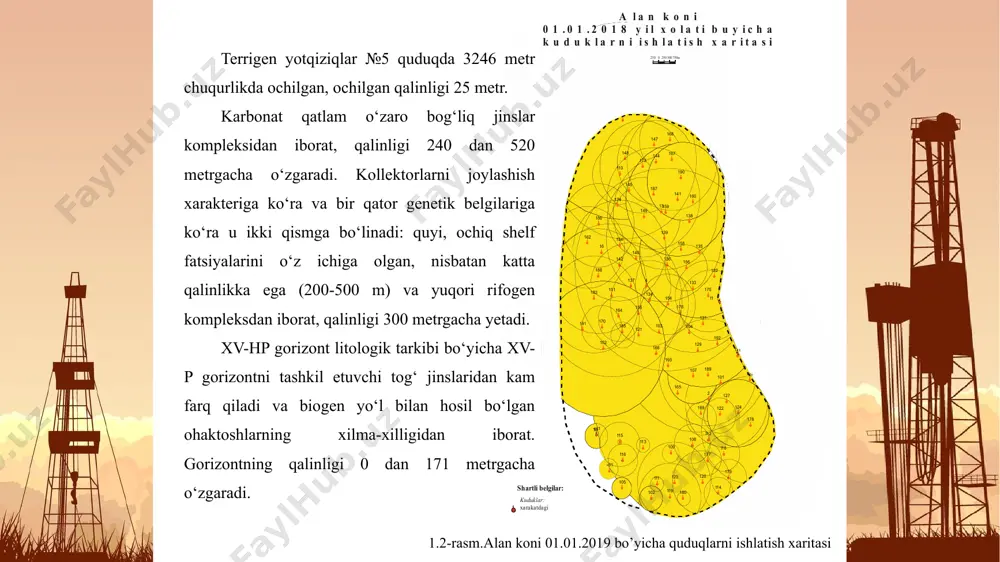

ilariga ko‘ra u ikki qismga bo‘linadi: quyi, ochiq shelf fatsiyalarini o‘z ichiga olgan, nisbatan katta qalinlikka ega (200-500 m) va yuqori rifogen kompleksdan iborat, qalinligi 300 metrgacha yetadi. xv-hp gorizont litologik tarkibi bo‘yicha xv-p gorizontni tashkil etuvchi tog‘ jinslaridan kam farq qiladi va biogen yo‘l bilan hosil bo‘lgan ohaktoshlarning xilma-xilligidan iborat. gorizontning qalinligi 0 dan 171 metrgacha o‘zgaradi. 1.2-rasm.alan koni 01.01.2019 bo’yicha quduqlarni ishlatish xaritasi 1.2-rasm.alan koni 01.01.2019 bo’yicha quduqlarni ishlatish xaritasi terrigen yotqiziqlar №5 quduqda 3246 metr chuqurlikda ochilgan, ochilgan qalinligi 25 metr. karbonat qatlam o‘zaro bog‘liq jinslar kompleksidan iborat, qalinligi 240 dan 520 metrgacha o‘zgaradi. kollektorlarni joylashish xarakteriga ko‘ra va bir qator genetik belgilariga ko‘ra u ikki qismga bo‘linadi: quyi, ochiq shelf fatsiyalarini o‘z ichiga olgan, nisbatan katta qalinlikka ega (200-500 m) va yuqori rifogen kompleksdan iborat, qalinligi 300 metrgacha yetadi. xv-hp gorizont litologik tarkibi bo‘yicha xv-p gorizontni tashkil etuvchi tog‘ jinslaridan kam farq qiladi va biogen yo‘l …

40005 8492 84142 7114813 10 oktabr 76 357683 3919989 184597688 8227 92369 7123040 11 noyabr 76 337904 4257893 184935592 7772 100141 7130812 12 dekabr 74 377626 4635519 185313218 8655 108796 7139467 keyingi yillarda bypassni kamaytirish uchun hrc o'tkazilishi mumkin. 2027 yildan 2030 yilgacha gaz turbinali dvigatel shaftasida 3 mvt dan ortiq talab qilinadigan quvvat sarfini ta'minlash uchun texnologik gazning qisman resirkulyatsiyasini ta'minlash kerak. o'z ehtiyojlari uchun gazni tozalash tizimi suyuq va mexanik aralashmalarni olib tashlash, shuningdek, gaz turbinali dvigatellar uchun yoqilg'i gazini o'lchash va mash'alaning gazini tozalash uchun mo'ljallangan. o'zingizning ehtiyojlaringiz uchun gazni tozalash tizimi quyidagilarni o'z ichiga oladi: - ikkita yonilg'i gaz separatorlari s-701/a, b (bitta filtrning sig'imi 0,615 m3, kondensat kollektorining quvvati 0,2 m3); - uzrg-701 gazni hisobga olish moslamasi. yoqilg'i va bufer gazni tayyorlash tizimi gaz kompressorlarini ta'minlash tizimlariga tozalangan tabiiy gazni etkazib berish uchun mo'ljallangan. komponentning nomlanishi olchov miqdori qiymati gaz tarkibi: - metan(сн4) % mol …

kichlar nomlanishi olchov birligi qiymatlar - metan(сн4) % mol 90,339 - etan (с2н6) 3,508 - propan (сзн8) 0,842 - i-butan (i-с4н10) 0,148 - n-butan (n-с4н10) 0,179 - i-pentan (i-с5н12) 0,077 - n-pentan (n-с5н12) 0,069 - geksan (с6н14) +yuqori 0,093 - azot (n2) 0,634 - nordon gaz (со2) 4,066 - serovorod (н2s) 0,044 jami 100 molyar ulushi с5+yuqori % % 0,238 massaviy konsentrasiyasi с5+yuqori g/m3 g/m3 7,694 gaz xususiyati: 77,603 gazning molekulyar massasi kg/mol 18,277 20 °s va 760 mm hg dagi zichlik kg/m3 0,760 gaz parametri bosim (ortiqcha) мpа 3,5÷5,0 harorat °с 20÷50 mexanik zarrachalar tarkibi g/m3 0,03 5-jadval-sks ehtiyojlari uchun dastlabki yoqilg'i va bufer gazining tarkibi va parametrlari lavozim indeksi qurilmaning nomi birlik o'lchovlari iste'mol, ishlab chiqarish miqdori harorat, °с bosim, мpа stansiya tizimi с-001 stansiya kirish separatori bloki 106 m3/d 6,396÷1,462 30÷40 1,077÷0,403 gazni siqish tizimi с-101 с-201 kirish separator bloki 106 ст. m3/d 4,569÷1,045 30÷40 1,057÷0,383 к-100 …
