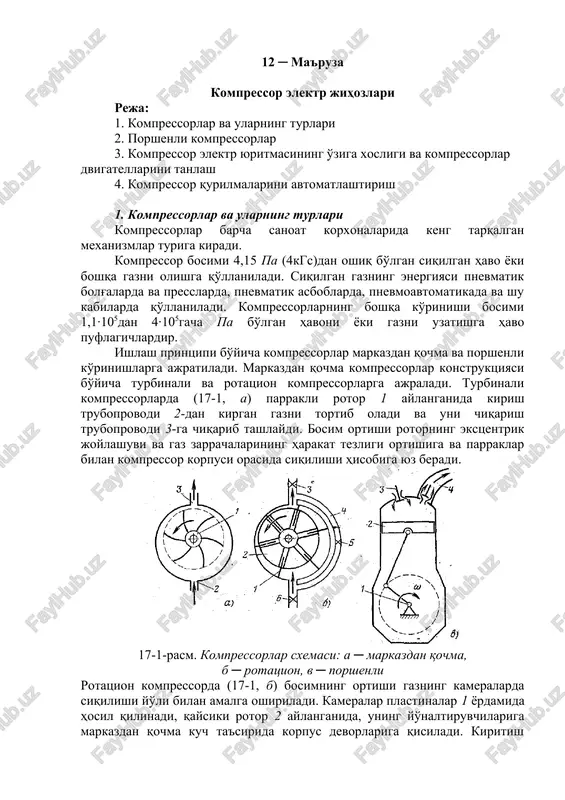

2-ma`ruza 12 ─ ma'ruza kompressor elektr jihozlari reja: 1. kompressorlar va ularning turlari 2. porshenli kompressorlar 3. kompressor elektr yuritmasining o'ziga xosligi va kompressorlar dvigatellarini tanlash 4. kompressor qurilmalarini avtomatlashtirish 1. kompressorlar va ularning turlari kompressorlar barcha sanoat korxonalarida keng tarqalgan mexanizmlar turiga kiradi. kompressor bosimi 4,15 pa (4kgs)dan oshiq bo'lgan siqilgan havo yoki boshqa gazni olishga qo'llaniladi. siqilgan gazning energiyasi pnevmatik bolg'alarda va presslarda, pnevmatik asboblarda, pnevmoavtomatikada va shu kabilarda qo'llaniladi. kompressorlarning boshqa ko'rinishi bosimi 1,1∙105dan 4∙105gacha pa bo'lgan havoni yoki gazni uzatishga havo puflagichlardir. ishlash printsipi bo'yicha kompressorlar markazdan qochma va porshenli ko'rinishlarga ajratiladi. markazdan qochma kompressorlar konstruktsiyasi bo'yicha turbinali va rotatsion kompressorlarga ajraladi. turbinali kompressorlarda (17-1, a) parrakli rotor 1 aylanganida kirish truboprovodi 2-dan kirgan gazni tortib oladi va uni chiqarish truboprovodi 3-ga chiqarib tashlaydi. bosim ortishi rotorning ekstsentrik joylashuvi va gaz zarrachalarining harakat tezligi ortishiga va parraklar bilan kompressor korpusi orasida siqilishi hisobiga yuz beradi. 17-1-rasm. …

2 / 1

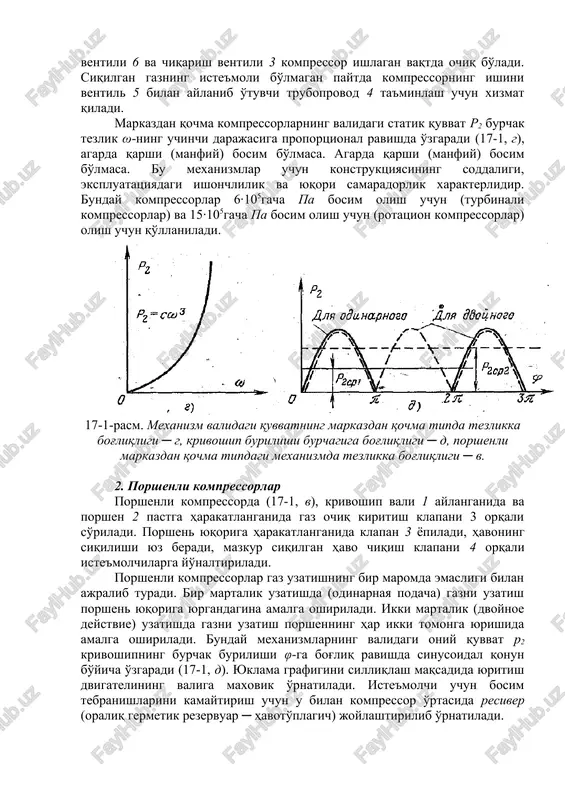

al ravishda o'zgaradi (17-1, g), agarda qarshi (manfiy) bosim bo'lmasa. agarda qarshi (manfiy) bosim bo'lmasa. bu mexanizmlar uchun konstruktsiyasining soddaligi, ekspluatatsiyadagi ishonchlilik va yuqori samaradorlik xarakterlidir. bunday kompressorlar 6∙105gacha pa bosim olish uchun (turbinali kompressorlar) va 15∙105gacha pa bosim olish uchun (rotatsion kompressorlar) olish uchun qo'llaniladi. 17-1-rasm. mexanizm validagi quvvatning markazdan qochma tipda tezlikka bog'liqligi ─ g, krivoship burilishi burchagiga bog'liqligi ─ d, porshenli markazdan qochma tipdagi mexanizmda tezlikka bog'liqligi ─ v. 2. porshenli kompressorlar porshenli kompressorda (17-1, v), krivoship vali 1 aylanganida va porshen 2 pastga harakatlanganida gaz ochiq kiritish klapani 3 orqali so'riladi. porshen yuqoriga harakatlanganida klapan 3 yopiladi, havoning siqilishi yuz beradi, mazkur siqilgan havo chiqish klapani 4 orqali iste'molchilarga yo'naltiriladi. porshenli kompressorlar gaz uzatishning bir maromda emasligi bilan ajralib turadi. bir martalik uzatishda (odinarnaya podacha) gazni uzatish porshen yuqoriga yurgandagina amalga oshiriladi. ikki martalik (dvoynoe deystvie) uzatishda gazni uzatish porshenning har ikki tomonga yurishida amalga oshiriladi. …

3 / 1

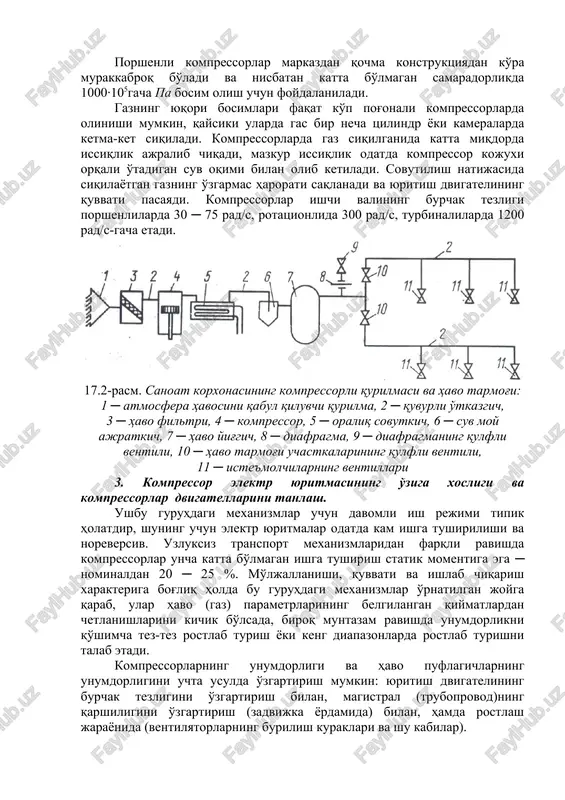

rda gaz siqilganida katta miqdorda issiqlik ajralib chiqadi, mazkur issiqlik odatda kompressor kojuxi orqali o'tadigan suv oqimi bilan olib ketiladi. sovutilish natijasida siqilayotgan gazning o'zgarmas harorati saqlanadi va yuritish dvigatelining quvvati pasayadi. kompressorlar ishchi valining burchak tezligi porshenlilarda 30 ─ 75 rad/s, rotatsionlida 300 rad/s, turbinalilarda 1200 rad/s-gacha etadi. 17.2-rasm. sanoat korxonasining kompressorli qurilmasi va havo tarmog'i: 1 ─ atmosfera havosini qabul qiluvchi qurilma, 2 ─ quvurli o'tkazgich, 3 ─ havo filtri, 4 ─ kompressor, 5 ─ oraliq sovutkich, 6 ─ suv moy ajratkich, 7 ─ havo yig'gich, 8 ─ diafragma, 9 ─ diafragmaning qulfli ventili, 10 ─ havo tarmog'i uchastkalarining qulfli ventili, 11 ─ iste'molchilarning ventillari 3. kompressor elektr yuritmasining o'ziga xosligi va kompressorlar dvigatellarini tanlash. ushbu guruhdagi mexanizmlar uchun davomli ish rejimi tipik holatdir, shuning uchun elektr yuritmalar odatda kam ishga tushirilishi va noreversiv. uzluksiz transport mexanizmlaridan farqli ravishda kompressorlar uncha katta bo'lmagan ishga tushirish statik momentiga ega …

4 / 1

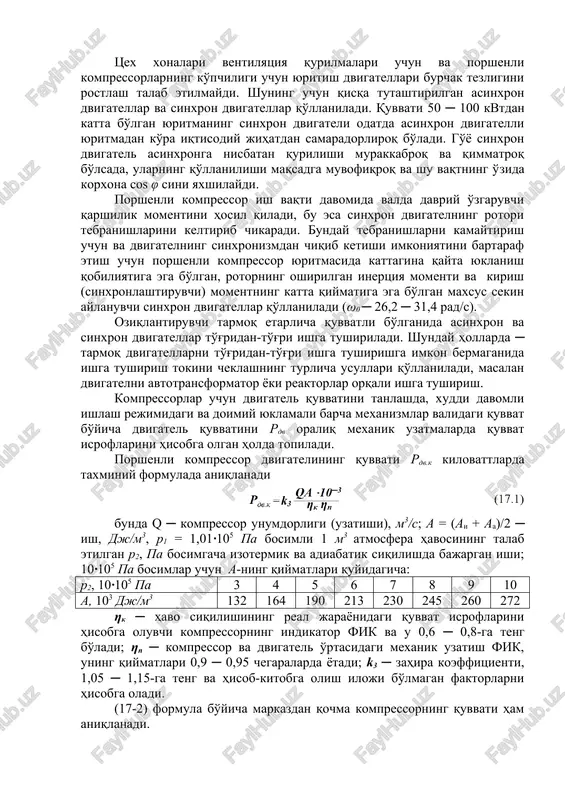

g uchun qisqa tutashtirilgan asinxron dvigatellar va sinxron dvigatellar qo'llaniladi. quvvati 50 ─ 100 kvtdan katta bo'lgan yuritmaning sinxron dvigateli odatda asinxron dvigatelli yuritmadan ko'ra iqtisodiy jihatdan samaradorliroq bo'ladi. go'yo sinxron dvigatel asinxronga nisbatan qurilishi murakkabroq va qimmatroq bo'lsada, ularning qo'llanilishi maqsadga muvofiqroq va shu vaqtning o'zida korxona cos φ sini yaxshilaydi. porshenli kompressor ish vaqti davomida valda davriy o'zgaruvchi qarshilik momentini hosil qiladi, bu esa sinxron dvigatelning rotori tebranishlarini keltirib chikaradi. bunday tebranishlarni kamaytirish uchun va dvigatelning sinxronizmdan chiqib ketishi imkoniyatini bartaraf etish uchun porshenli kompressor yuritmasida kattagina qayta yuklanish qobiliyatiga ega bo'lgan, rotorning oshirilgan inertsiya momenti va kirish (sinxronlashtiruvchi) momentning katta qiymatiga ega bo'lgan maxsus sekin aylanuvchi sinxron dvigatellar qo'llaniladi (ω0 ─ 26,2 ─ 31,4 rad/s). oziqlantiruvchi tarmoq etarlicha quvvatli bo'lganida asinxron va sinxron dvigatellar to'g'ridan-to'g'ri ishga tushiriladi. shunday hollarda ─ tarmoq dvigatellarni to'g'ridan-to'g'ri ishga tushirishga imkon bermaganida ishga tushirish tokini cheklashning turlicha usullari qo'llaniladi, masalan dvigatelni avtotransformator …

5 / 1

103 dj/m3 132 164 190 213 230 245 260 272 ηk ─ havo siqilishining real jarayonidagi quvvat isroflarini hisobga oluvchi kompressorning indikator fik va u 0,6 ─ 0,8-ga teng bo'ladi; ηp ─ kompressor va dvigatel o'rtasidagi mexanik uzatish fik, uning qiymatlari 0,9 ─ 0,95 chegaralarda yotadi; k3 ─ zahira koeffitsienti, 1,05 ─ 1,15-ga teng va hisob-kitobga olish iloji bo'lmagan faktorlarni hisobga oladi. (17-2) formula bo'yicha markazdan qochma kompressorning quvvati ham aniqlanadi. 17-1 masala. porshenli kompressor uchun yuritish dvigatelini tanlash. kompressorning unumdorligi q = 20 m3/min; havoning boshlang'ich bosimi p1 = 1,1∙105 pa; chiqishdagi oxirgi bosim p2 = 10∙105 pa; kompressorning indikator fik ηk = 0,78; dvigatel uchun talab etilayotgan burchak tezligi ω ≈103 rad/s. yuqorida keltirilgan p2 va bajarilgan ish a-ning nisbatlari jadval bo'yicha p2 = 10∙105 pa uchun a = 272∙103 dj/m3ni topamiz va keyin kompressor quvvatini aniqlaymiz, buning uchun k3=1,05 va ηp=0,95 qabul qilamiz. dvigatelning talab etilayotgan quvvati …
