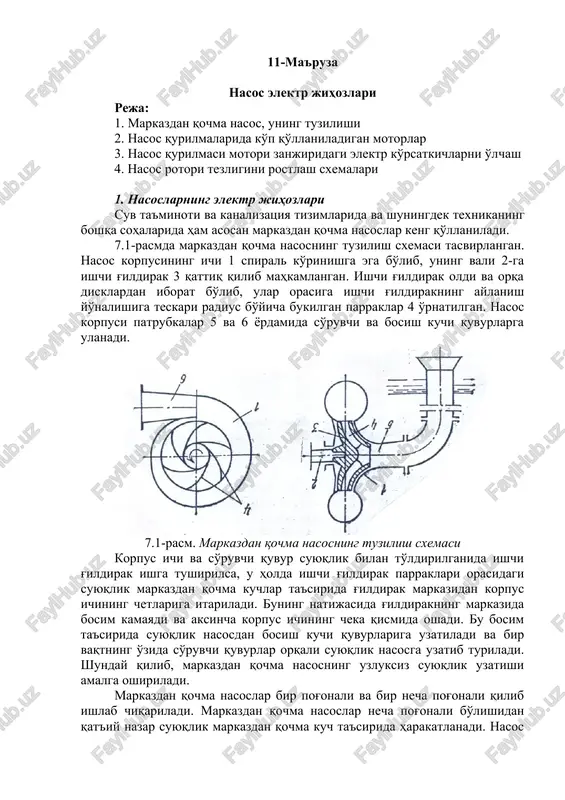

2-ma`ruza 11-ma'ruza nasos elektr jihozlari reja: 1. markazdan qochma nasos, uning tuzilishi 2. nasos qurilmalarida ko'p qo'llaniladigan motorlar 3. nasos qurilmasi motori zanjiridagi elektr ko'rsatkichlarni o'lchash 4. nasos rotori tezligini rostlash sxemalari 1. nasoslarning elektr jihozlari suv ta'minoti va kanalizatsiya tizimlarida va shuningdek texnikaning boshqa sohalarida ham asosan markazdan qochma nasoslar keng qo'llaniladi. 7.1-rasmda markazdan qochma nasosning tuzilish sxemasi tasvirlangan. nasos korpusining ichi 1 spiral ko'rinishga ega bo'lib, uning vali 2-ga ishchi g'ildirak 3 qattiq qilib mahkamlangan. ishchi g'ildirak oldi va orqa disklardan iborat bo'lib, ular orasiga ishchi g'ildirakning aylanish yo'nalishiga teskari radius bo'yicha bukilgan parraklar 4 o'rnatilgan. nasos korpusi patrubkalar 5 va 6 yordamida so'ruvchi va bosish kuchi quvurlarga ulanadi. 7.1-rasm. markazdan qochma nasosning tuzilish sxemasi korpus ichi va so'ruvchi quvur suyuqlik bilan to'ldirilganida ishchi g'ildirak ishga tushirilsa, u holda ishchi g'ildirak parraklari orasidagi suyuqlik markazdan qochma kuchlar ta'sirida g'ildirak markazidan korpus ichining chetlariga itariladi. buning natijasida g'ildirakning markazida …

2 / 1

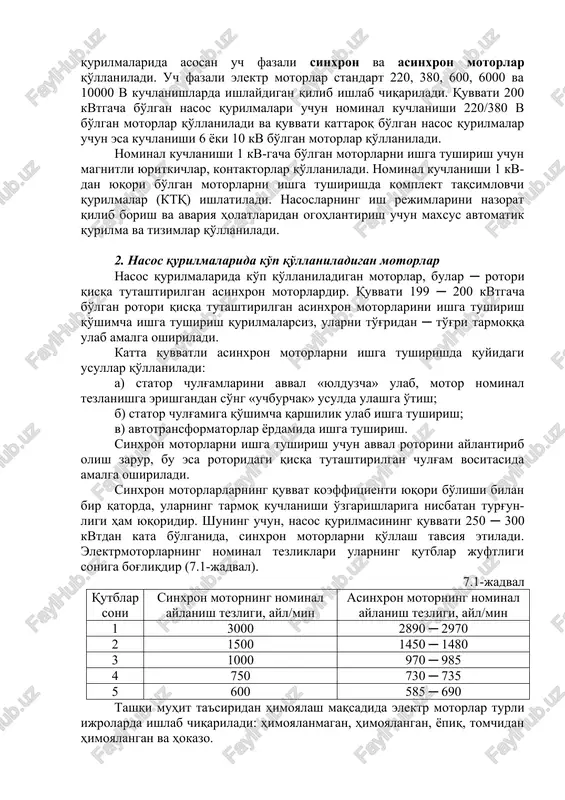

nominal kuchlanishi 220/380 v bo'lgan motorlar qo'llaniladi va quvvati kattaroq bo'lgan nasos qurilmalar uchun esa kuchlanishi 6 yoki 10 kv bo'lgan motorlar qo'llaniladi. nominal kuchlanishi 1 kv-gacha bo'lgan motorlarni ishga tushirish uchun magnitli yuritkichlar, kontaktorlar qo'llaniladi. nominal kuchlanishi 1 kv-dan yuqori bo'lgan motorlarni ishga tushirishda komplekt taqsimlovchi qurilmalar (ktq) ishlatiladi. nasoslarning ish rejimlarini nazorat qilib borish va avariya holatlaridan ogohlantirish uchun maxsus avtomatik qurilma va tizimlar qo'llaniladi. 2. nasos qurilmalarida ko'p qo'llaniladigan motorlar nasos qurilmalarida ko'p qo'llaniladigan motorlar, bular ─ rotori qisqa tutashtirilgan asinxron motorlardir. quvvati 199 ─ 200 kvtgacha bo'lgan rotori qisqa tutashtirilgan asinxron motorlarini ishga tushirish qo'shimcha ishga tushirish qurilmalarsiz, ularni to'g'ridan ─ to'g'ri tarmoqqa ulab amalga oshiriladi. katta quvvatli asinxron motorlarni ishga tushirishda quyidagi usullar qo'llaniladi: a) stator chulg'amlarini avval «yulduzcha» ulab, motor nominal tezlanishga erishgandan so'ng «uchburchak» usulda ulashga o'tish; b) stator chulg'amiga qo'shimcha qarshilik ulab ishga tushirish; v) avtotransformatorlar yordamida ishga tushirish. sinxron motorlarni ishga …

3 / 1

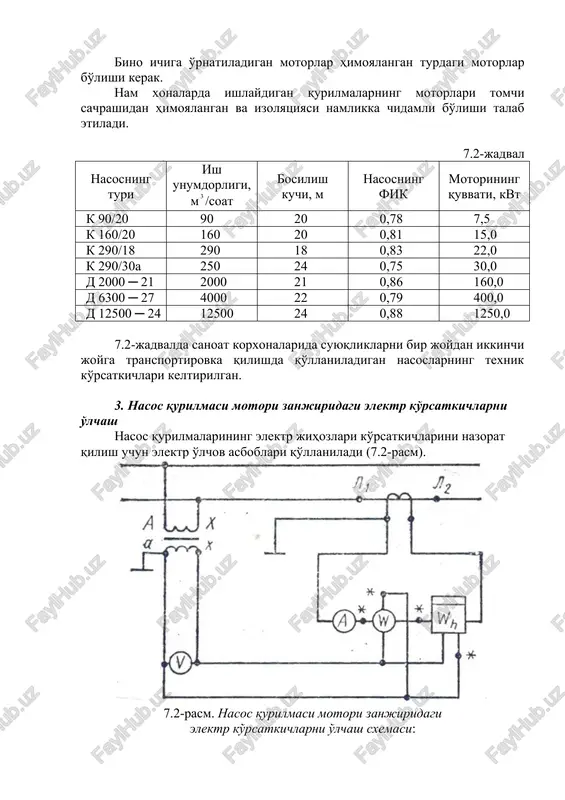

585 ─ 690 tashqi muhit ta'siridan himoyalash maqsadida elektr motorlar turli ijrolarda ishlab chiqariladi: himoyalanmagan, himoyalangan, yopiq, tomchidan himoyalangan va hokazo. bino ichiga o'rnatiladigan motorlar himoyalangan turdagi motorlar bo'lishi kerak. nam xonalarda ishlaydigan qurilmalarning motorlari tomchi sachrashidan himoyalangan va izolyatsiyasi namlikka chidamli bo'lishi talab etiladi. 7.2-jadval nasosning turi ish unumdorligi, m/soat bosilish kuchi, m nasosning fik motorining quvvati, kvt k 90/20 90 20 0,78 7,5 k 160/20 160 20 0,81 15,0 k 290/18 290 18 0,83 22,0 k 290/30a 250 24 0,75 30,0 d 2000 ─ 21 2000 21 0,86 160,0 d 6300 ─ 27 4000 22 0,79 400,0 d 12500 ─ 24 12500 24 0,88 1250,0 7.2-jadvalda sanoat korxonalarida suyuqliklarni bir joydan ikkinchi joyga transportirovka qilishda qo'llaniladigan nasoslarning texnik ko'rsatkichlari keltirilgan. 3. nasos qurilmasi motori zanjiridagi elektr ko'rsatkichlarni o'lchash nasos qurilmalarining elektr jihozlari ko'rsatkichlarini nazorat qilish uchun elektr o'lchov asboblari qo'llaniladi (7.2-rasm). 7.2-rasm. nasos qurilmasi motori zanjiridagi elektr ko'rsatkichlarni …

4 / 1

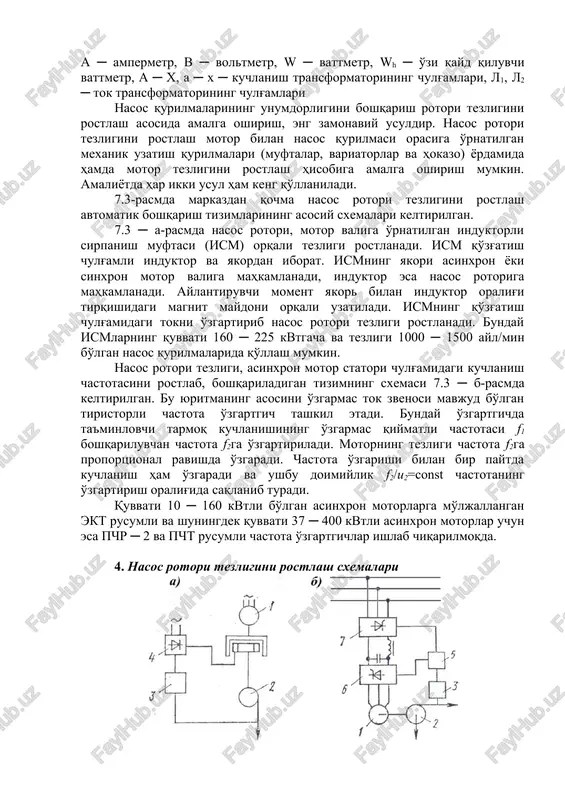

va yakordan iborat. ismning yakori asinxron yoki sinxron motor valiga mahkamlanadi, induktor esa nasos rotoriga mahkamlanadi. aylantiruvchi moment yakor bilan induktor oralig'i tirqishidagi magnit maydoni orqali uzatiladi. ismning qo'zg'atish chulg'amidagi tokni o'zgartirib nasos rotori tezligi rostlanadi. bunday ismlarning quvvati 160 ─ 225 kvtgacha va tezligi 1000 ─ 1500 ayl/min bo'lgan nasos qurilmalarida qo'llash mumkin. nasos rotori tezligi, asinxron motor statori chulg'amidagi kuchlanish chastotasini rostlab, boshqariladigan tizimning sxemasi 7.3 ─ b-rasmda keltirilgan. bu yuritmaning asosini o'zgarmas tok zvenosi mavjud bo'lgan tiristorli chastota o'zgartgich tashkil etadi. bunday o'zgartgichda ta'minlovchi tarmoq kuchlanishining o'zgarmas qiymatli chastotasi f1 boshqariluvchan chastota f2ga o'zgartiriladi. motorning tezligi chastota f2ga proportsional ravishda o'zgaradi. chastota o'zgarishi bilan bir paytda kuchlanish ham o'zgaradi va ushbu doimiylik f2/u2=const chastotaning o'zgartirish oralig'ida saqlanib turadi. quvvati 10 ─ 160 kvtli bo'lgan asinxron motorlarga mo'ljallangan ekt rusumli va shuningdek quvvati 37 ─ 400 kvtli asinxron motorlar uchun esa pchr ─ 2 va pcht rusumli chastota …

5 / 1

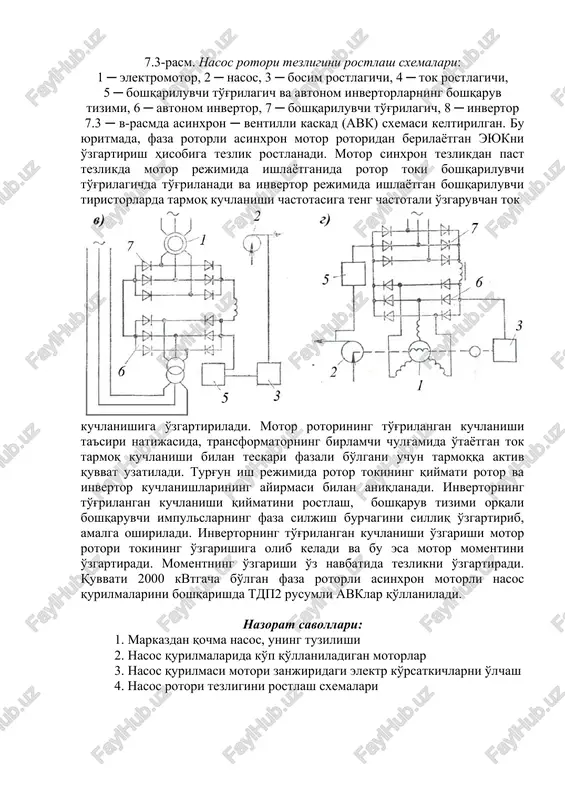

tok kuchlanishiga o'zgartiriladi. motor rotorining to'g'rilangan kuchlanishi ta'siri natijasida, transformatorning birlamchi chulg'amida o'tayotgan tok tarmoq kuchlanishi bilan teskari fazali bo'lgani uchun tarmoqqa aktiv quvvat uzatiladi. turg'un ish rejimida rotor tokining qiymati rotor va invertor kuchlanishlarining ayirmasi bilan aniqlanadi. invertorning to'g'rilangan kuchlanishi qiymatini rostlash, boshqaruv tizimi orqali boshqaruvchi impulslarning faza siljish burchagini silliq o'zgartirib, amalga oshiriladi. invertorning to'g'rilangan kuchlanishi o'zgarishi motor rotori tokining o'zgarishiga olib keladi va bu esa motor momentini o'zgartiradi. momentning o'zgarishi o'z navbatida tezlikni o'zgartiradi. quvvati 2000 kvtgacha bo'lgan faza rotorli asinxron motorli nasos qurilmalarini boshqarishda tdp2 rusumli avklar qo'llaniladi. nazorat savollari: 1. markazdan qochma nasos, uning tuzilishi 2. nasos qurilmalarida ko'p qo'llaniladigan motorlar 3. nasos qurilmasi motori zanjiridagi elektr ko'rsatkichlarni o'lchash 4. nasos rotori tezligini rostlash sxemalari 3
