1 / 14

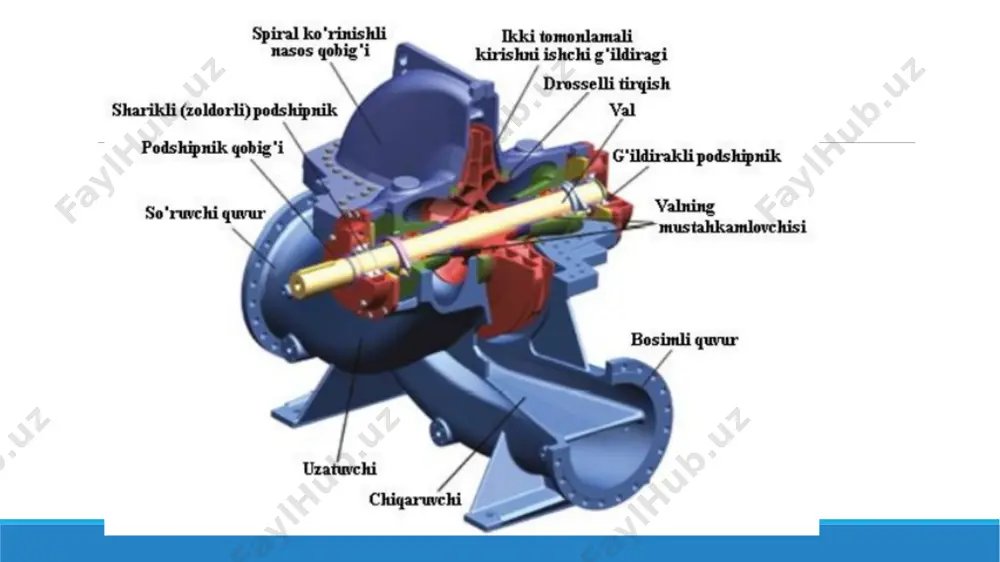

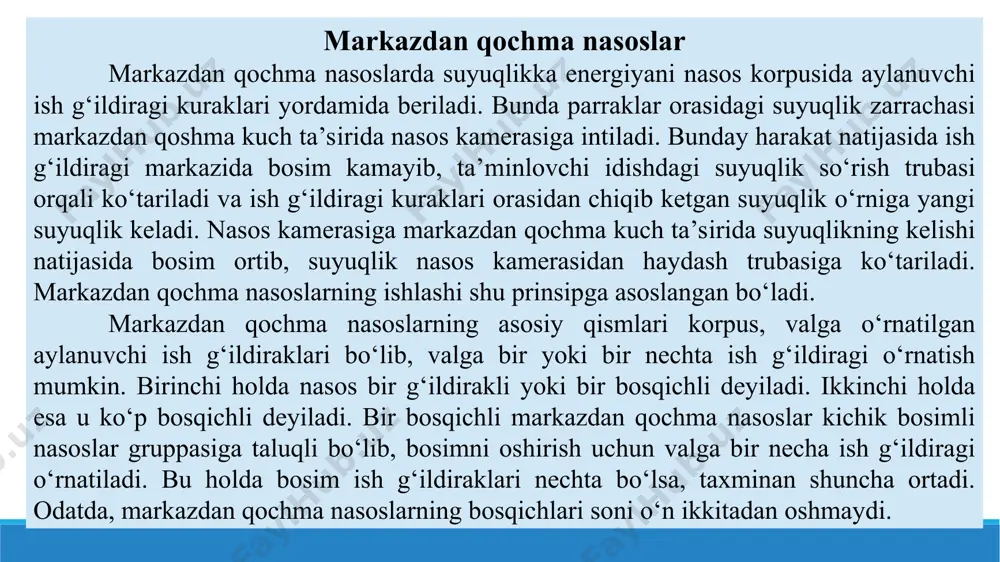

mavzu: nasoslar va nasos stansiyalarining turlari, nasoslarning ishchi ko’rsatkichlarini aniqlashning nazariy va amaliy asoslari. mavzu: nasos stansiyalarning uskunalari va jihozlari 1. markazdan qochma nasoslar 2. o’qiy nasoslar 3. diagonal nasoslar 4. nasoslarni ishga solishdan avval suvga to’ldirish 5. nasos stansiyalarining asosiy nasoslarini tanlash 6. yordamchi nasos qurilmalari va uskunalari. mexanik uskuna va jihozlar 7. nazorat-o’lchov asboblari va avtomatik vositalari 8. baliq himoyalash qurilmalari markazdan qochma nasoslar markazdan qochma nasoslarda suyuqlikka energiyani nasos korpusida aylanuvchi ish g‘ildiragi kuraklari yordamida beriladi. bunda parraklar orasidagi suyuqlik zarrachasi markazdan qoshma kuch ta’sirida nasos kamerasiga intiladi. bunday harakat natijasida ish g‘ildiragi markazida bosim kamayib, ta’minlovchi idishdagi suyuqlik so‘rish trubasi orqali ko‘tariladi va ish g‘ildiragi kuraklari orasidan chiqib ketgan suyuqlik o‘rniga yangi suyuqlik keladi. nasos kamerasiga markazdan qochma kuch ta’sirida suyuqlikning kelishi natijasida bosim ortib, suyuqlik nasos kamerasidan haydash trubasiga ko‘tariladi. markazdan qochma nasoslarning ishlashi shu prinsipga asoslangan bo‘ladi. markazdan qochma nasoslarning asosiy qismlari korpus, valga …

2 / 14

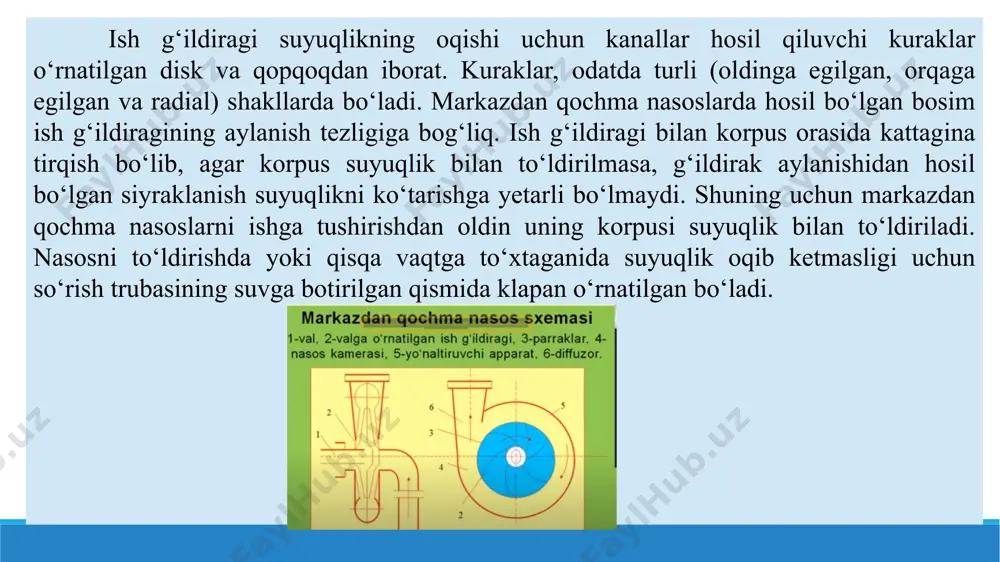

ladi. markazdan qochma nasoslarda hosil bo‘lgan bosim ish g‘ildiragining aylanish tezligiga bog‘liq. ish g‘ildiragi bilan korpus orasida kattagina tirqish bo‘lib, agar korpus suyuqlik bilan to‘ldirilmasa, g‘ildirak aylanishidan hosil bo‘lgan siyraklanish suyuqlikni ko‘tarishga yetarli bo‘lmaydi. shuning uchun markazdan qochma nasoslarni ishga tushirishdan oldin uning korpusi suyuqlik bilan to‘ldiriladi. nasosni to‘ldirishda yoki qisqa vaqtga to‘xtaganida suyuqlik oqib ketmasligi uchun so‘rish trubasining suvga botirilgan qismida klapan o‘rnatilgan bo‘ladi. o’qiy nasoslar suyuqlik oqimi ishchi g’ildiragi o’qi bo’yicha harakatlanadigan nasoslar o’qiy nasoslar deb nomlanadi. o’qiy nasoslar gorizontal, vertikal va qiya valli, bir va ko’p g’ildirakli tuzilishda ishlab chiqariladi. respublikamiz va hamdo‘stlik davlatlari xalq xo’jaligida, shuningdek suv xo’jalik tizimlarida asosan bir g’ildirakli o’qiy nasoslar keng qo’llaniladi. bir g’ildirakli o’qiy nasoslarni suv uzatishi q=0,072...54 m3/s va bosimi h = 2,5...28 m chegaralarda bo’lib, tuzilishi bo’yicha ikki xil turda tayyorlanadi: -o turdagi nasoslar: ishchi g’ildiragi diametri d 870 mm, kuraklari buriluvchan va ish bo’linmasi sfera shaklida (oп-«osevoy, povorotno-lopastnoy»). …

3 / 14

ori podshipniklar; 5-diffuzor; 6-nasos qobig’i; 7-val; 8-kuraklarini burish dastasi; 10-lappakli mufti diagonal nasoslar diagonal nasoslarda suyuqlik ishchi g’ildirakka o’q yo’nalishida kirib, diagonal yo’nalishida chiqadi. shuning uchun diagonal nasos deb nomlangan. konstruksiyasiga ko’ra diagonal nasos o’qli nasosga o’xshab ketadi, uning asosiy farqi - ishchi g’ildiragining shaklida. ikki xil tuzilishidagi diagonal nasoslar ishlab chiqariladi: ochiq ishchi g’ildirakli va to’g’rilovchi moslamali; berk ishchi g’ildirakli va spiralsimon olib ketuvchi moslamali. diagonal nasoslarning asosiy detallari tuzilishi va ularning ish tartibi markazdan qochma va o’qiy nasoslarga o’xshaydi. ochiq ishchi g’ildirakli nasoslarning kuraklarini buriluvchan holda tayyorlanishi ham mumkin. diagonal nasoslar bir pog’onali.va ko’p pog’onali gorizontal va vertikal valli ko’rinishda ishlab chiqariladi. ish ko’rsatkichlari (q,h) bo’yicha ushbu nasoslar markazdan qochma va o’qiy nasoslar orasida joylashgan (1.4-rasm) bo’lib, ulami suv uzatishi yuqori va bosimi n=10...60 m bo’lgan hollarda qo’llash maqsadga muvofiqdir. bunday hollarda diagonal nasoslar yaxshi kavitasion va ekspluatasion xususiyatlarga ega bo’ladi. diagonal nasoslar tasvirlari: a-ochiq ishchi g’ildirakli; б …

4 / 14

chi holda gidrouzatma sifatida ishlaydi. suyuqlikka potensial energiya berish uni nasosning harakatlanuvchi qismlarining ta’sirida siqish yo‘li bilan amalga oshiriladi. bu jarayon ajratib olingan va biror bo‘limni tomatgan suyuqlikka katta bosim berish yo‘li bilan yoki ajratib olingan suyuqlikni katta kuch yordamida o‘zgarib boruvchi sohaning ichida kattaroq hajmli qismdan kichikroq hajmli qismiga siljitish yo‘li bilan amalga oshiriladi. hajmiy nasoslar va ularning ishlash prinsipi nasoslarni ishga solishdan avval suvga to’ldirish barcha kurakli nasoslarni ishga solishdan avval ularning so’rish quvuri va nasos ichki qismi suyuqlik bilan to’ldirilishi zarur. aks holda nasos ishlamaydi ya’ni suyuqlikni so’ra olmaydi. havoni zichligi suvdan 800 marta kam bo’lganligi sababli bosimi h=80 m ga teng bo’lgan nasos havo bilan yurgizilsa, u so’rish quvurida bor yo’g’i 0,10 m suv ustuniga teng bosim hosil qiladi ya’ni suv 10 sm ga ko’tariladi. bu esa so’rish quvuri va nasos ichki qismini suv bilan to’ldirish uchun yetarli bo’lmaydi va nasos suvni so’rish va uzatish imkoniyatini …

5 / 14

pqoqlaming zanglash yoki ifloslanish oqibatida yaxshi yopilmasligi, kuzatish va ochib-berkitishni qiyinligi, hamda qo’shimcha gidravlik qarshilik hosil qilishi asosiy kamchiligi hisoblanadi. shuning uchun bu usul so’rish quvuri diametri d=250 mm gacha bo’lgan kichik nasoslarda qo’llaniladi. nasosga suv to ’ldirish uchun qo’llaniladigan qopqoq: a) lappakli, б) egarsimon, в-sharli 2.vakuum-nasoslar qo’llash. nasosni ishga solishdan awal bosimli quvurdagi qulfak berkitiladi va nasos qobig’ining yuqori qismiga ulangan vakkumnasos yurgiziladi. vakuum hosil qilish jarayonida pastki suv sathidagi va nasos ichidagi bosimlar farqi hisobiga so’rish quvuri orqali pastki suv sathidan suv nasos qobig’igacha ko’tariladi. bu usul ancha sodda, lekin so’rish tizimining to’la germetikli ya'ni zichlangan bo’lishi va havo kirishiga yo’l qo’ymaslik ta'minlanishi zarur. vakuum-nasosdan havo o’miga suv chiqishi asosiy nasosni suvga to’lganligidan dalolat beradi. shundan so’ng asosiy nasos ishga solinib, vakkumnasos to’xtatiladi. vakuum hosil qilish uchun 97 % gacha vakuum hosil qiluvchi bbh, kbh turdagi suv halqali vakuum-nasoslar va ejektorlar qo’llaniladi. 3.vakuum hosil qilish qurilmalari katta nasos …
