1 / 14

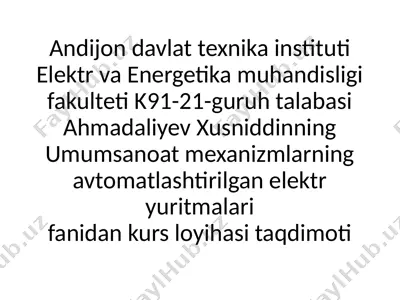

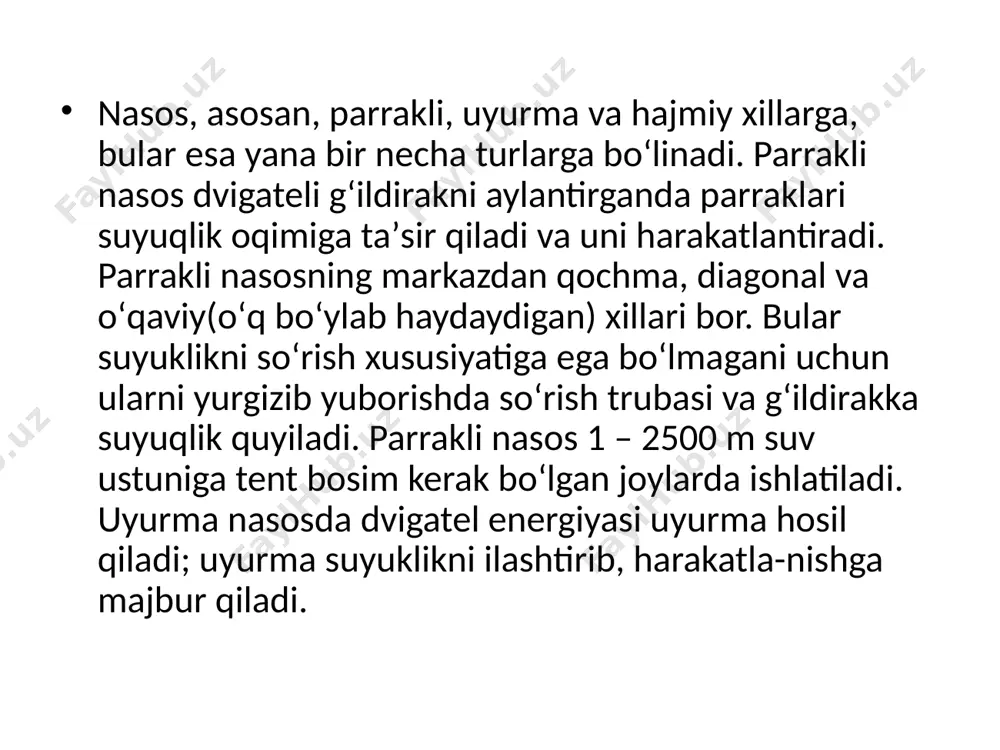

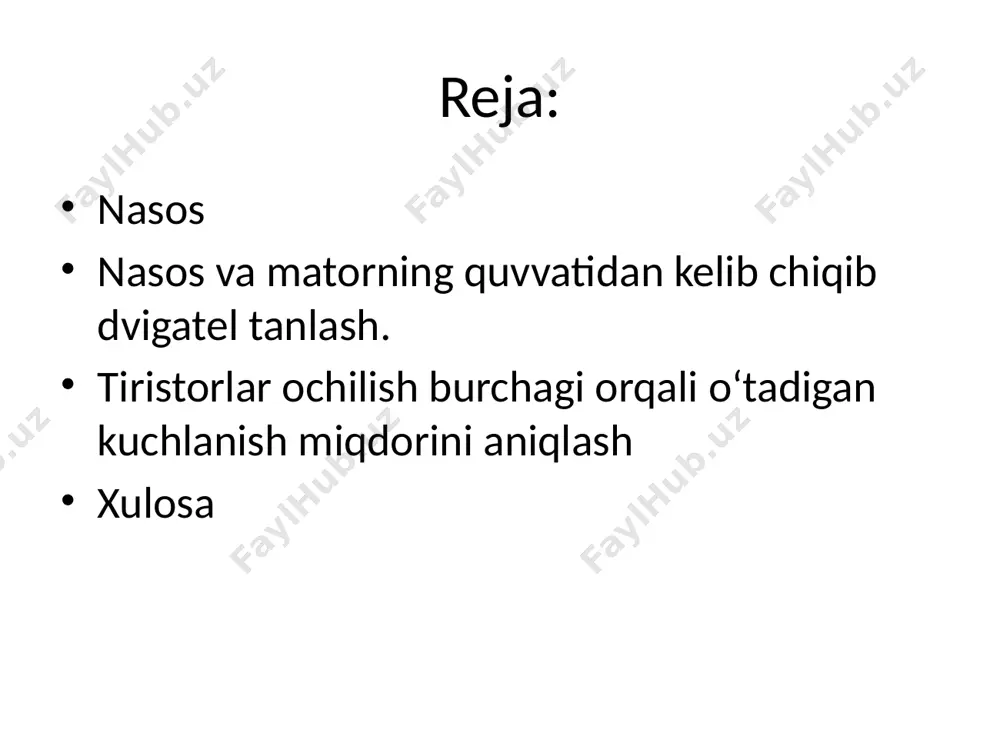

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu:nasosni “tkr – d” tizimini hisoblash reja: nasos nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash xulosa nasos nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni siqish yoki siyraklantirish, sochiluvchi jismlarni soʻrish va haydash uchun ishlatiladigan qurilma (gidravlik yoki pnevmatik mashina, aparat yoki asbob). suyukdiklarni bosimsiz harakatlantirish uchun moʻljallangan qurilmalar suv koʻtarish mashinalari deb ataladi. nasosning asosiy parametri — maʼlum vaqt ichida (vaqt birligida) haydaladigan suv, gaz yoki havo miqdori. baʼzan nasoslar uchun bosim (r va ya), isteʼmol quvvati n va f. i. k. ham muhim. nasos, asosan, parrakli, uyurma va hajmiy xillarga, bular esa yana bir …

2 / 14

i mumkin /=10.386/0,82=12,665 kvt matorning quvvati asosida pm quvvatdan kelib chiqib dvigatel tanlaymiz. tanlangan dvigatel parametrlari tipi aиp160s4 quvvati p=15 kvt nominal aylanish tezligi n=1500 ayl/min nominal toki i=30 a f.i.k=89,4 % nominal momenti98,116 nm inersiya momenti j=0.06kg elektr dvigateli 15 kvt, 1500 ayl/min – аир160s4 tkr – ad tizimli eyni funksional sxemasi: vs1–v10 – tiristorlar; бу – boshqarish bloke; m – asinxron dvigatel; br – taxogenerator; r2d – qoshimcha qashilik; uy va uз – boshqarish va topshiriq kuchlanishlari. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdori quyidagicha aniqlanadi. bu yerda:-maksimal fazaviy kuchlanish 150 120 90 60 30 0 u 37,44 97,28 155,5 197,25 216,7 220 i 5,1 13.26 21.2 26,89 29,55 30 aniqlagan momentlarimizdan foydalanib аsinxron dvigаtelni tristor ochilish burсhаkni oʻzgаrishigа qаrаb momentning o‘zgarish grafigi. аsinxron dvigаtelni tristor ochilish burсhаkni oʻzgаrishigа qаrаb momentning o‘zgarish grafigi. xulosa tkr–d tizimi — bu elektr yuritma orqali boshqariladigan nasos uskunasining optimal ishlashini ta'minlovchi avtomatlashtirilgan …

3 / 14

4 / 14

5 / 14
