1 / 18

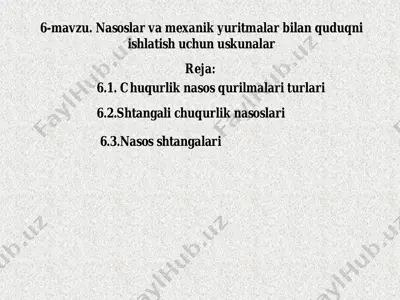

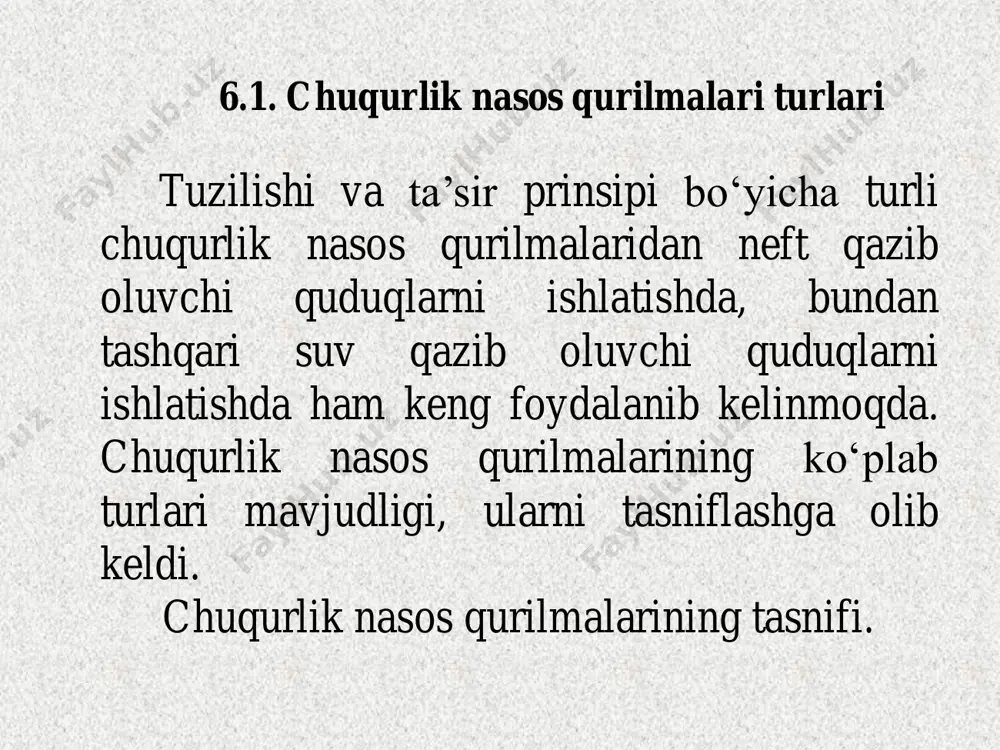

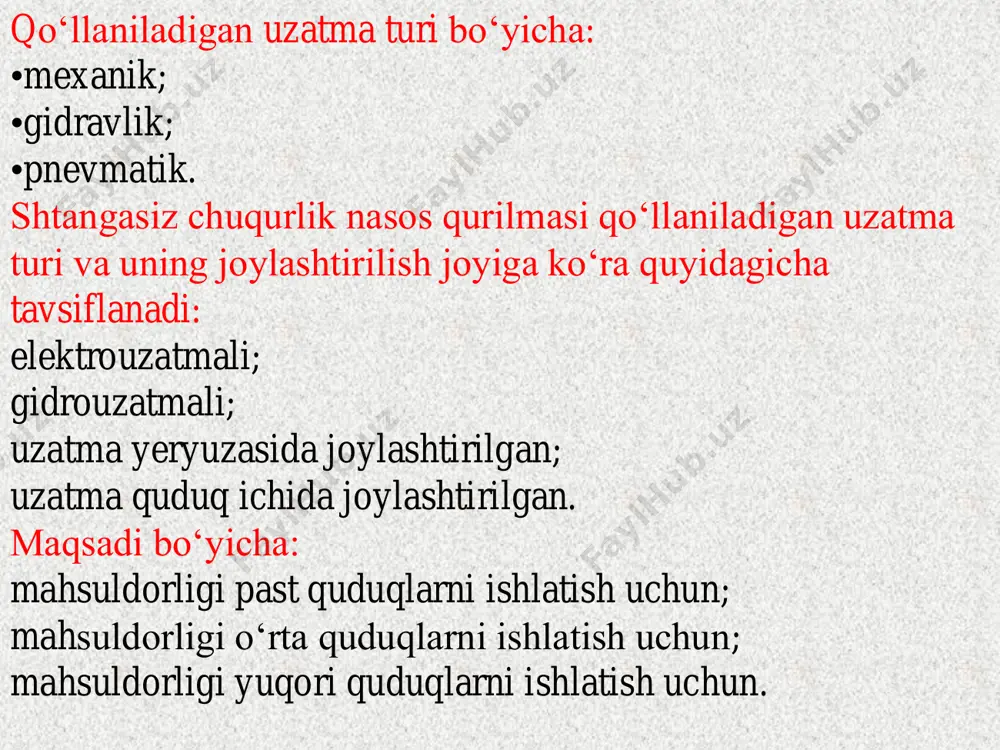

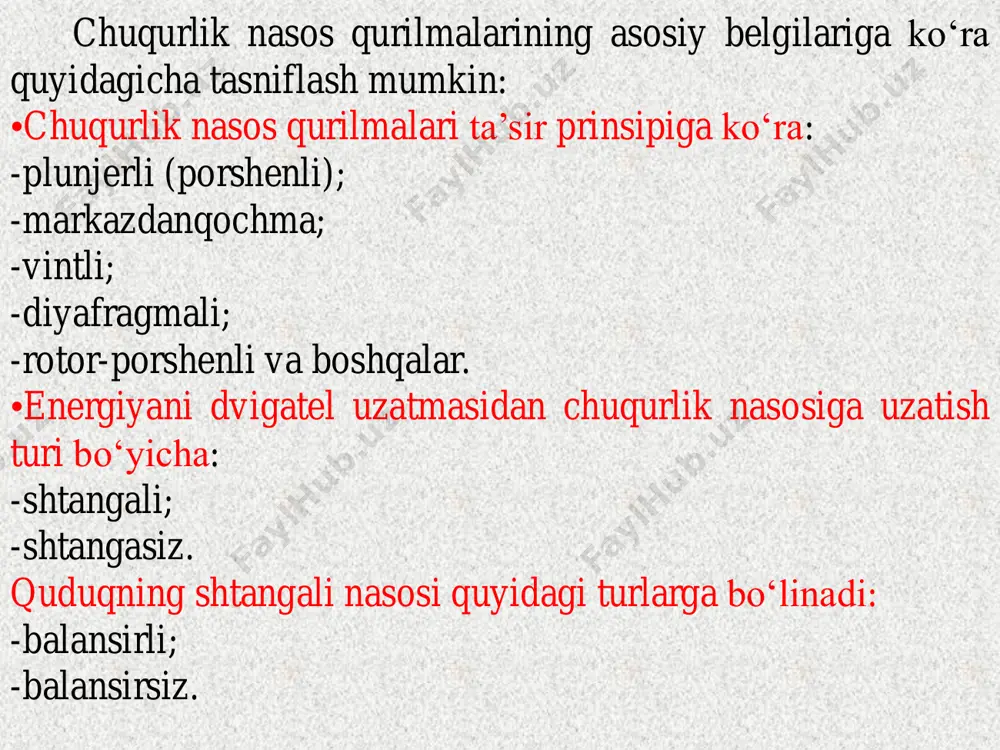

слайд 1 6-mavzu. nasoslar va mexanik yuritmalar bilan quduqni ishlatish uchun uskunalar reja: 6.1. chuqurlik nasos qurilmalari turlari 6.2.shtangali chuqurlik nasoslari 6.3.nasos shtangalari 6.1. chuqurlik nasos qurilmalari turlari tuzilishi va ta’sir prinsipi bo‘yicha turli chuqurlik nasos qurilmalaridan neft qazib oluvchi quduqlarni ishlatishda, bundan tashqari suv qazib oluvchi quduqlarni ishlatishda ham keng foydalanib kelinmoqda. chuqurlik nasos qurilmalarining ko‘plab turlari mavjudligi, ularni tasniflashga olib keldi. chuqurlik nasos qurilmalarining tasnifi. chuqurlik nasos qurilmalarining asosiy belgilariga ko‘ra quyidagicha tasniflash mumkin: •chuqurlik nasos qurilmalari ta’sir prinsipiga ko‘ra: -plunjerli (porshenli); -markazdanqochma; -vintli; -diyafragmali; -rotor-porshenli va boshqalar. •energiyani dvigatel uzatmasidan chuqurlik nasosiga uzatish turi bo‘yicha: -shtangali; -shtangasiz. quduqning shtangali nasosi quyidagi turlarga bo‘linadi: -balansirli; -balansirsiz. qo‘llaniladigan uzatma turi bo‘yicha: •mexanik; •gidravlik; •pnevmatik. shtangasiz chuqurlik nasos qurilmasi qo‘llaniladigan uzatma turi va uning joylashtirilish joyiga ko‘ra quyidagicha tavsiflanadi: elektrouzatmali; gidrouzatmali; uzatma yeryuzasida joylashtirilgan; uzatma quduq ichida joylashtirilgan. maqsadi bo‘yicha: mahsuldorligi past quduqlarni ishlatish uchun; mahsuldorligi o‘rta quduqlarni ishlatish uchun; …

2 / 18

asos qurilmasi, qazib olish hajmi bo‘yicha esa markazdan qochma cho‘kma nasos qurilmasi keng tarqalgan. bu shu bilan bog‘liqki maxsuldorligi past va o‘rta quduq uchun shtangali chuqurlik nasos qurilmasi, maxsuldorligi o‘rta va yuqori quduq uchun markazdan qochma cho‘ktirma nasos qurilmasini qo’llash yaxshi samara beradi. qolgan turdagi nasos qurilmalari qazib oluvchi quduqlar fondi yoki qazib olish ko‘rsatkichi bilan taqqoslanganda shtangali chuqurlik nasos qurilmasi, yoki cho‘ktirma markazdan qochma nasos qurilmasi bilan raqobatlasha olmaydi. 6.2. shtangali chuqurlik nasoslari suvlanganligi 99%gacha, harorati 130oc, serovodorod miqdori 50 mg/l gacha, suvining minerallashganligi 10 g/l gacha bo’lgan neftli suyuqlikni quduqdan yer yuzasiga chiqarish uchun xizmat qiladi. shqn ni tavsiya qilinadiga sharoiti 6-jadvalda keltirilgan. shtangali nasosning o’rnatiladigan va quvurli turlari mavjud. o’rnatiladigan nasos shtangalari tizmasi bilan quduqqa tushirilib - olinadi. o’rnatiladigan nasosni nkq tizmasiga berkitish uchun maxsus qulfli tayanch qo’llaniladi. quvurli nasos quduqqa ikki harakat bilan joylashtiriladi. dastlab nkq tizmasida nasos slindri, keyin plunjer klapanlar bilan birgalikda nasos shtangalari …

3 / 18

angalar tizmasi nasos plunjeri bilan birga moslamaga ega (faqat hh nasoslar uchun); д1- bir pog’onali, ikki plunjerli gidravlik og’ir tizmani hosil qilishni ta’minlovchi; д2- ikkipog’onali, ikkiplunjerli suyuqlikni ikki bosqichli haydashni ta’minlovchi (д1va д2 dan tashqari nasoslar bir pog’onali va bir plunjerli bo’ladi). и-1,3 g/l dan yuqori mexanik tarkibli muhitka bardoshli (tez yeyilib ketmaydigan). misol, hh2ба-44-18-15-2 ko’rinishida nasosning belgilanishi quyidagi ma’lumotni o’z ichiga oladi: hh2-nasos turi (tutqichli quvurli nasos); б-silindirli (vtulkasiz); a-nasos (bog’lovchi moslamali); 44-nasosning shartli o’lchami (diametri) – 44mm; 18-plunjerning yurish uzunligi millimetrda, 100 marta kichraytirilgan holatda-1800mm; 15-napori metr syuqlik ustunida, 100 marta kichraytirilgan holatda-1500mm; 2-silindrga plunjerni joylashtirish guruhi. shqn - hajmiy turdagi gidravlik mashina, bunda slindr va plunjer yuqori aniqlikda zichlanadi. “slindr-plunjer” juftligidagi orasidagi o’lchamiga (diametr bo’yicha) asosan to’rt guruh nasosi ishlab chiqiladi (6.1-jadval). joylashtirish guruhi slindrni tayyorlashda slindr va plunjer oralig’idagi masofalar o’lchami(mmda) б с 0 0,145 gacha 0,045 gacha 1 0,01-0,07 0,02-0,07 2 0,06-0,12 0,07-0,12 3 0,11-0,17 …

4 / 18

chuqurlik nasosi silindrlari bir butin va tarkibli tayyorlangan turlari mavjud. silindr 38xmюа markali po’latdan tayyorlanadi. vtulkasiz turidagi shartli diyametri 29, 32, 38, 44 va 57 mm, hamda plunjeri yurish uzunligi 1200 va 3500 mm bo’lgan silindrlar o’rnatiladigan nasoslarda keng qo’lanilib kelinmoqda. plunjer yurish uzunligi 4500 va 6000 mm bo’lgan hamda slindrning shartli diametri 32 dan 95mm gacha quvurli nasoslarda va shartli diyametri 38 mm dan 57 mm gacha bo’lgan o’rnatiladigan nasoslarda qo’llaniladi. nasos plunjerlari to’rt xil ko’rinishda tayyorlanadi: п1х-plunjer yuzasida aylana ariqchasi mavjud, yuqori uchi silindrik ko’rinishda yo’nib kengaytirilgan va tashqi tomoni xromli qoplama bilan qoplangan (8.2-rasm,a). п2х- xuddi yuqoridek lekin yuqori uchi slindrik tarzda yo’nilmagan (8.2-rasm,b); п1и-aylana ariqchali, yuqori uchi silindrik tarzda yo’nilgan va ustki yuzasi yemirilishga bardoshli kukun sepilgan (8.2-rasm,a); п2и-bu ham yuqoridagidek faqat yuqori uchi slindrik tarzda yo’nilmagan (8.2-rasm.b). 6.4. nasos shtangalari nasos shtangasi tebratma-dastgohning individual yer usti harakatlantiruvchi qismini va shqn bilan bog’lash uchun xizmat qiladi. …

5 / 18
