1 / 19

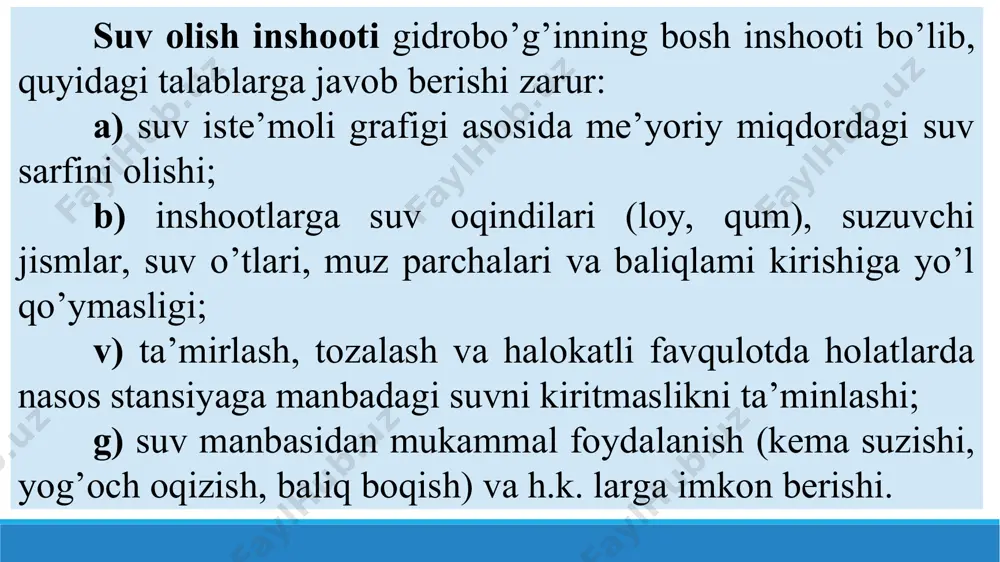

mavzu: nasoslar va nasos stansiyalarining turlari, nasoslarning ishchi ko’rsatkichlarini aniqlashning nazariy va amaliy asoslari. mavzu: nasos stansiyalarining gidrotexnik inshootlari reja suv olish va suv keltirish inshootlari avankamera va suv qabul qilish qurilmasi nasos stansiyalarining binolari suv olish inshooti gidrobo’g’inning bosh inshooti bo’lib, quyidagi talablarga javob berishi zarur: a) suv iste’moli grafigi asosida me’yoriy miqdordagi suv sarfini olishi; b) inshootlarga suv oqindilari (loy, qum), suzuvchi jismlar, suv o’tlari, muz parchalari va baliqlami kirishiga yo’l qo’ymasligi; v) ta’mirlash, tozalash va halokatli favqulotda holatlarda nasos stansiyaga manbadagi suvni kiritmaslikni ta’minlashi; g) suv manbasidan mukammal foydalanish (kema suzishi, yog’och oqizish, baliq boqish) va h.k. larga imkon berishi. suv olish inshootlarining tasviri, tuzilishi va ayrim elementlarni joylashishini tanlashda quyidagi omillarni e’tiborga olish maqsadga muvofiq bo’ladi: - joyning tabiiy sharoiti (rel’efi, ob-havosi, geologik va gidrogeologik ko’rsatkichlari); - suv manbasining ish tartibi va gidrologik xususiyatlari; - manbadan kelajakda mukammal foydalanish shartlari (ya’ni kema suzish, yog’och oqizish, baliqchilik …

2 / 19

birikkan inshootlar; 6. tuzilishi bo’yicha: turg’un, ko’chma, suzuvchi inshootlar; 7. ishlash davri bo’yicha: doimiy ishlaydigan va mavsumiy ishlaydigan inshootlar; 8. suvning oqimini tartibga solish bo’yicha: to’g’onli va to’g’onsiz inshootlar deb nomlanadi. daryodan suv olish inshootlarini loyihalashda quyidagilar e’tiborga olinadi: a) inshoot cho’kmasligi uchun geologik jihatdan ishonchli joyni tanlash zarur; b) inshootni daryo qirg’og’ining to’g’ri chiziqli qismiga yoki qirg’og’ining botiq tomoniga, egilish yoyining pastki 1/3 qismiga joylashtiriladi; v) inshootni qirg’oqqa joylashtirishning iloji bo’lmagan holda daryoning o’zaniga quriladi; g) daryodagi suv sathi minimal qiymatga teng bo’lgan davrda nasos stansiyaning maksimal suv haydashi daryoni minimal suv sarfini 25 foizidan ortmasligi kerak. agar ushbu shart bajarilmasa, daryoga oqimni boshqarish to’g’oni qurilishi talab etiladi; d) suv sathi keng chegarada o’zgarib turuvchi loyqa miqdori ko’p bo’lgan daryolardan suv olishda darchalari har xil balandlikka joylashtiriladigan inshootlar qurilishi lozim. suv keltirish inshootlari. manbaga joylashgan suv olish qurilmalaridan qirg’oqqa suvni berk va ochiq suv keltirish inshootlari yordamida uzatiladi. ochiq …

3 / 19

i nasos stansiya binosining tuzilishi va nasoslarning so’rish balandligiga bog’liq ravishda binodan alohida yoki birikkan shaklda quriladi: nasos stansiya binosidan alohida joylashtirilgan suv qabul qilish qurilmasi asosan gorizontal valli markazdan qochma nasoslar bilan jihozlangan nasos stansiyalarda qo’llaniladi. bino bilan birikkan suv qabul qilish qurilmalari asosan vertikal valli nasoslar o’rnatiladigan blokli yoki bo’linmali binolarda qo’llanadi. gidravlik qarshiliklarni kamaytirish maqsadida so’rish quvurining kirish qismi diametri dk quvurning diametri dc dan kattaroq qabul qilinadi. bu holda kirish qismidagi suvning tezligi 0,8....1m/s ni tashkil etadi. so’rish quvurining kirish qismidagi konusning torayishi burchagi 8...16° qabul qilinsa, uning uzunligi l=(3,5...7)-(dk-dc) ga teng bo’ladi. suv qabul qilish bo’linmalari o’lchamlarini so’rish quvurining kirish qismi diametriga bog’liq ravishda aniqlanadi. bo’linmani eni (1,5...2) dk, tubidan quvur og’zigacha balandlik h1=0,8 dk, quvur og’zini suvga botirilish chuqurligi h2 =(0,6...1) dk>0,5 m qabul qilinadi. umumiy bo’linmaga o’rnatilgan quvurlar o’qlari orasidagi masofa 3dk dan kam bo’lmasligi zarur avankamera. oxiri berk kanalning nasos stansiya binosi …

4 / 19

chun xizmat qiladi tuzilishi bo’yicha ko’chmas (turg’un) nasos stansiyalar binolari quyidagi uch turga bo’linadi: 1) blokli bino - bu turdagi binoning asosini katta hajmdagi ulkan beton blok tashkil etganligi uchun «blokli» bino deb nomlanadi. blokli bino ikki qavatdan iborat bo’lib, yer ostki qavatiga nasoslar va yer ustki qavatiga elektr dvigatellar o’matiladi. nasoslarning suv keltirish quvurlari beton blok ichiga joylashtiriladi. 2) bo’linmali bino ham ikki qavatli ko’rinishda bo’lib, binoning asosida tasmasimon poydevor yotqizilib, so’rish quvurlari poydevor ustiga joylashtiriladi. 3) yer ustki binolari bir qavatli sanoat qurilishi binolari shaklida bo’lib, devor ostidagi va nasos agregatlari poydevorlari bir-biri bilan bog’lanmagan alohida ko’rinishda quriladi

5 / 19
