1523982553_71172.doc 1 1 2 2 2 1 j j dj j j p p p l l l l сур хайд сик k - + = - + = ò j ò = 2 1 j j j pd l c ии " ' ¸ 1 1 2 2 j j p p = 1 2 1 1 ln p p p l l сик из k j = = ) ( 1 1 1 1 2 2 2 1 j j j j j p p k pd l сик - - = = ò ] 1 ) [( 1 ) ( 1 ) ( 1 1 / 1 1 2 1 1 1 2 2 1 1 2 2 1 1 2 2 - - = = - - = - + - - = - k k k p p rt k k p p k k …

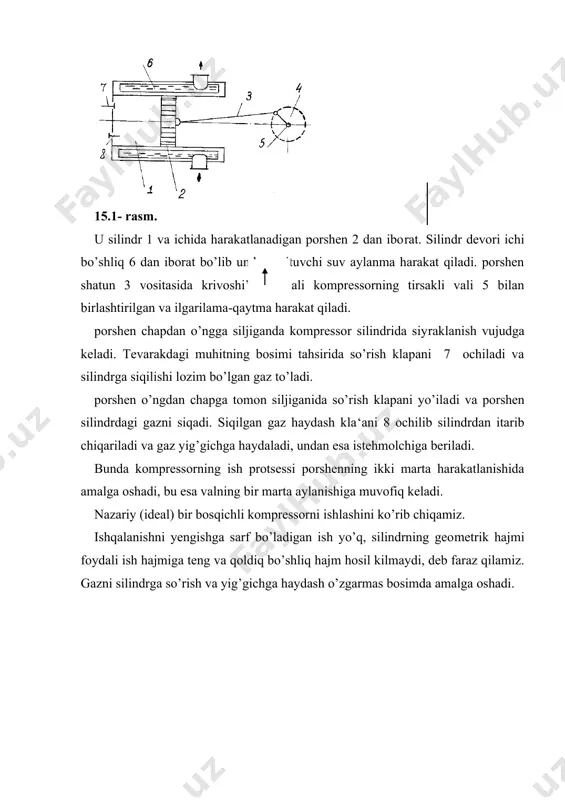

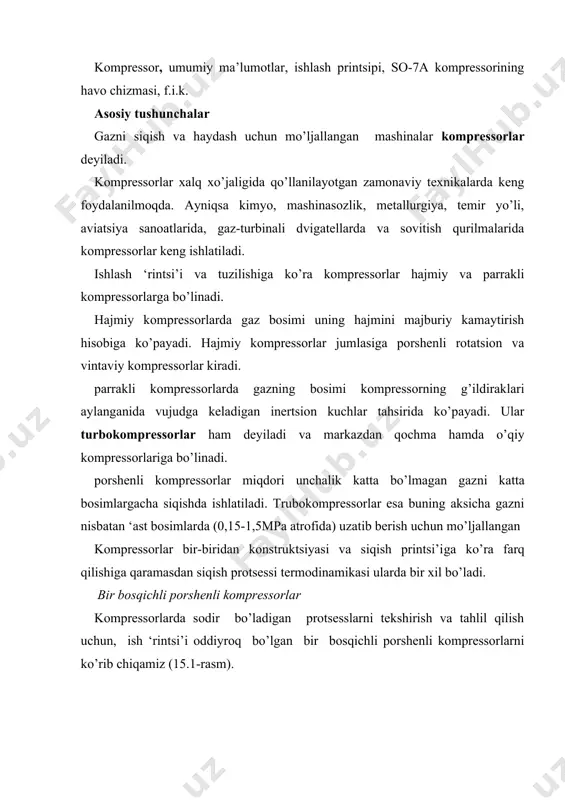

ishiga qaramasdan siqish protsessi termodinamikasi ularda bir xil bo’ladi. bir bosqichli porshenli kompressorlar kompressorlarda sodir bo’ladigan protsesslarni tekshirish va tahlil qilish uchun, ish ‘rintsi’i oddiyroq bo’lgan bir bosqichli porshenli kompressorlarni ko’rib chiqamiz (15.1-rasm). 15.1- rasm. u silindr 1 va ichida harakatlanadigan porshen 2 dan iborat. silindr devori ichi bo’shliq 6 dan iborat bo’lib unda sovituvchi suv aylanma harakat qiladi. porshen shatun 3 vositasida krivoshi’ 4 orqali kompressorning tirsakli vali 5 bilan birlashtirilgan va ilgarilama-qaytma harakat qiladi. porshen chapdan o’ngga siljiganda kompressor silindrida siyraklanish vujudga keladi. tevarakdagi muhitning bosimi tahsirida so’rish klapani 7 ochiladi va silindrga siqilishi lozim bo’lgan gaz to’ladi. porshen o’ngdan chapga tomon siljiganida so’rish klapani yo’iladi va porshen silindrdagi gazni siqadi. siqilgan gaz haydash kla‘ani 8 ochilib silindrdan itarib chiqariladi va gaz yig’gichga haydaladi, undan esa istehmolchiga beriladi. bunda kompressorning ish protsessi porshenning ikki marta harakatlanishida amalga oshadi, bu esa valning bir marta aylanishiga muvofiq keladi. nazariy (ideal) …

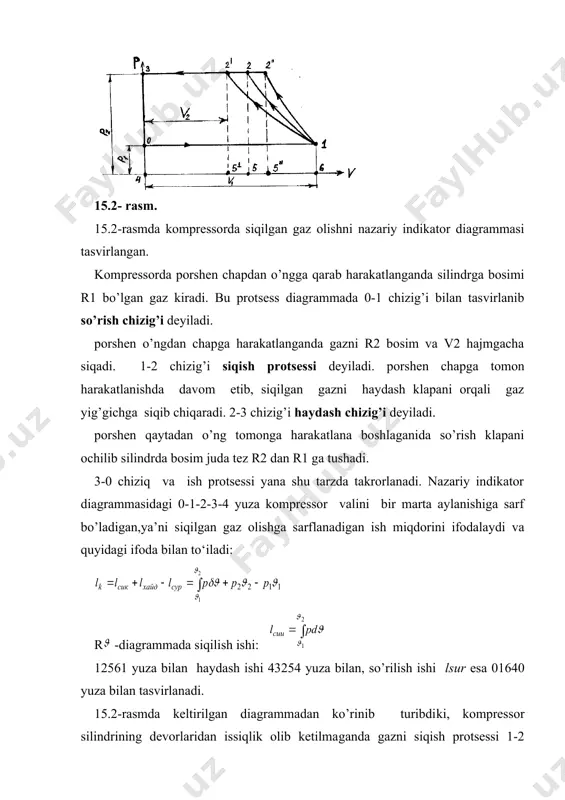

ib chiqaradi. 2-3 chizig’i haydash chizig’i deyiladi. porshen qaytadan o’ng tomonga harakatlana boshlaganida so’rish klapani ochilib silindrda bosim juda tez r2 dan r1 ga tushadi. 3-0 chiziq va ish protsessi yana shu tarzda takrorlanadi. nazariy indikator diagrammasidagi 0-1-2-3-4 yuza kompressor valini bir marta aylanishiga sarf bo’ladigan,ya’ni siqilgan gaz olishga sarflanadigan ish miqdorini ifodalaydi va quyidagi ifoda bilan to‘iladi: r -diagrammada siqilish ishi: 12561 yuza bilan haydash ishi 43254 yuza bilan, so’rilish ishi lsur esa 01640 yuza bilan tasvirlanadi. 15.2-rasmda keltirilgan diagrammadan ko’rinib turibdiki, kompressor silindrining devorlaridan issiqlik olib ketilmaganda gazni siqish protsessi 1-2 adiabata bo’yicha boradi. silindr devorlaridan issiqlik tez olib ketib turilganda protsess 1-2 izoterma bo’yicha sodir bo’ladi. ko’rinib turibdiki, ikkala protsessdan izotermik protsess tejamlirok, chunki izotermik siqishda sarf bo’ladigan ish adiabatik siqishdagiga qaraganda son jihatdan 12 2 1 yuzaga teng miqdorda kam bo’ladi. lekin real kompressorda gazni izotermik siqib bo’lmaydi, chunki silindrni sovituvchi suv havoni siqishda chiqadigan issiqlikning …

i olish maqsadida siqilayotgan gazning temperaturasini pasaytirish uchun ham silindrni sovitib turish lozim. bir bosqichli kompressor bosimini oshirishni cheklovchi yana muhim omillardan biri-haydash bosimi oshishi bilan unumdorligining pasayishidadir. shuning uchun bir bosqichli kompressorlar bosimi 0,8-1,0 mpa dan yuqori bo’lmagan siqilgan gaz olishda ishlatiladi. gazni ancha yuqori bosimlargacha siqish uchun uni bosqich bilan, ya’ni oraliq sovitish yo’li bilan bir necha marta siqish kerak bo’ladi. ko’p bosqichli porshenli kompressor ko’p bosqichli porshenli kompressorlar yuqori bosimli gaz olish uchun qo’llaniladi. gazni siqish politropa bo’yicha ketma-ket bir necha silindrda oraliq sovitish bilan amalga oshiriladi. 15.3-rasm. 15.4-rasm. 15.3-rasmda uch bosqichli porshenli kompressorning sxemasi, 15.4-rasmda esa undan sodir bo’ladigan protsessning rv diagrammasi ko’rsatilgan. gaz 0-1 protsessida ‘ast bosimli silindr ts1 ga so’rilib, 1-2 politropa bo’yicha r2 bosimgacha siqiladi va sovitkich s1 ga o’tadi. gaz sovitkichda o’zgarmas bosimda dastlabki temperaturasi t1 gacha sovitilib, ikkinchi bosqich ts2 ga beriladi va bu yerda politropa 2-3 bo’yicha r3 bosimgacha siqiladi. …

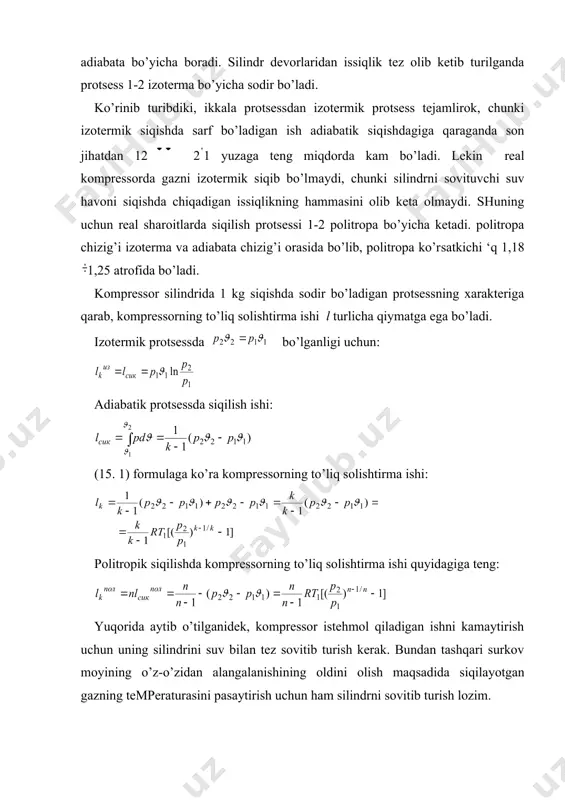

5 ga qadar davom etgan bo’lur edi. gaz bo’yicha izotermik siqilganda eng kam ish sarflangan bo’lur edi. siqish bosqichlari sonini ko’paytirish siqish protsessini izotermik protsessga ancha yaqinlashtiradi. lekin bosqichlari sonini ko’paytirish siqish protsessini izotermik protsessga ancha yaqinlashtiradi. lekin shu bilan birga kompressorning konstruktsiyasi murakkablashadi, mexanikaviy va gidravlik isroflar ko’payadi. gazni silindrda siqishda va uni oraliq sovitkichda sovitishda olinadigan issiqlik miqdori mahlum formulalar orqali to’iladi: kompressor valida sarflanadigan samarali quvvat quyidagiga teng: bu yerda: g -kompressor unumdorligi, kg/s; l - bir bosqichli 1 kg gazni siqishga sarflanadigan nazariy ish miqdori, j/kg; m - kompressor bosqichlari soni; - mexanik f.i.k. foydalaniladigan darsliklar ro‘yxati: 1. zoxidov r.a., avеzov r.r., vardiyashvili a.b., alimova m.m. «issiqlik tеxnikasining nazariy asoslari» o‘q. qo‘l., 1 qism, tdtu, 2005 2. цветков ф.ф., б.а.григорев «тепломассообмен», мэи, 2001 3. zoxidov r.a., alimova m.m., mavjudova sx.s. tеxnik tеrmodinamika va issiqlik uzatilishi fanidan masalalar to‘plami, tdtu, toshkеnt, 2006 4. кудинов в.а., э.м.карташов. техническая …
