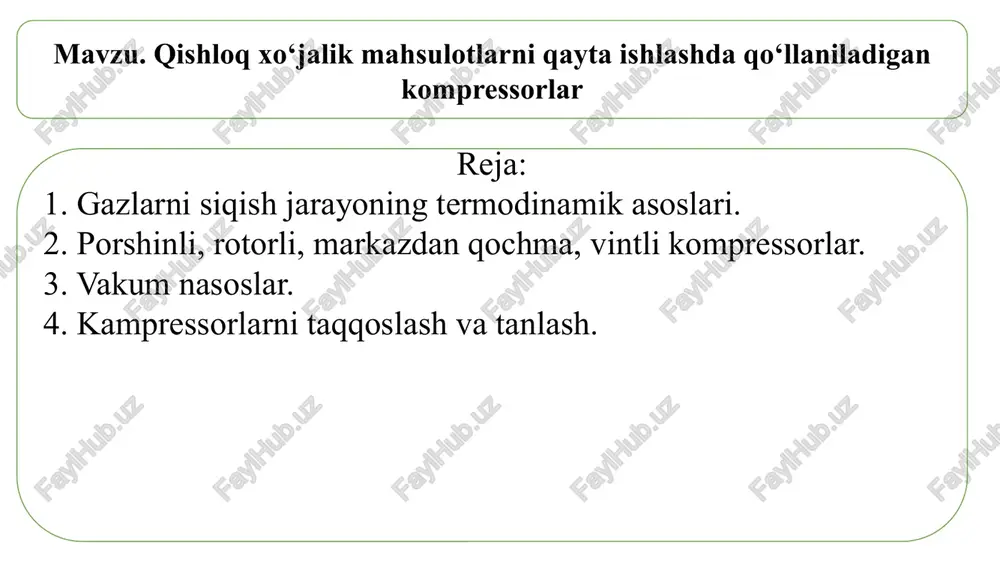

prezentatsiya powerpoint mavzu. qishloq xo‘jalik mahsulotlarni qayta ishlashda qo‘llaniladigan kompressorlar reja: 1. gazlarni siqish jarayoning termodinamik asoslari. 2. porshinli, rotorli, markazdan qochma, vintli kompressorlar. 3. vakum nasoslar. 4. kampressorlarni taqqoslash va tanlash. kimyo va oziq-ovqat sanoati korxonalarida ko‘p miqdorda gaz va gaz aralashmalarini qayta ishlashga to‘g‘ri keladi. ko‘pgina kimyoviy jarayonlaming atmosfera bosimdan farqli bosim ostida olib borilishi, jarayon tezligini oshiradi, qurilma o‘lchamlarini kichik bo‘lishiga va hokazolarga olib keladi. gazlami siqish yordamida ulami quvurlarda va qurilmalarda harakati ta'minlanadi va vakuum hosil qilinadi. bundan tashqari. havo va gazlami siqish, ularni aralashtirish, suyuqliklami purkash uchun ishlatiladi. kimyo sanoatida qo‘llaniladigan bosim miqdorlari 103dan 108 h/m2 (108...103 atm) gacha bo‘ladi. gazlami uzatish va siqish uchun mo‘ljallangan mashinalar kompressor mashinalar deyiladi. kompressor mashinasi hosil qiladigan oxirgi bosim p2 ning, gazni so‘rilish pavtidagi bosim p1 ga nisbati siqish darajasi deb nomlanadi. siqish ko‘rsatkichining qiymati bo'yicha kompressor mashinalari quyidagi turlarga bo‘linadi: 1) ventilatorlar (p2/p1) 3 yuqori bosim hosil …

2 / 18

amik diagrammadan foydalanish qulay va ishonchli. odatda, t-s diagramma tajriba ma’lumotlari asosida quriladi. akv chegaraviy egri chiziq tasvirlangan bo'lib, uning maksimumi kritik nuqta k ga to'g‘ri keladi. ushbu egri chiziq va abssissa o'qi oralig'idagi sohada. bir vaqtning o'zida hani suyuq, ham bug’ fazalar mavjuddir. lekin amaliy hisoblashlar uchun temperatura-entropiya yoki t-s termodinamik diagrammadan foydalanish qulay va ishonchli. odatda, t-s diagramma tajriba ma’lumotlari asosida quriladi. akv chegaraviy egri chiziq tasvirlangan bo'lib, uning maksimumi kritik nuqta k ga to'g‘ri keladi. ushbu egri chiziq va abssissa o'qi oralig'idagi sohada. bir vaqtning o'zida hani suyuq, ham bug’ fazalar mavjuddir. t-s diagramma. na=const) o‘tkaziladi. o‘zgarmas temperatura chiziqlari (izotermalar) abssissa, entropiya chiziqlari (t=sonst va s=const) esa ortidagi o‘qlariga paralleldir. o‘ta qizigan bug’ sohasidagi izobara chiziqlari (r=const) tepaga yo‘nalgan bo‘lsa, nam bug‘sohasida esa, izoterma chiziqlari bilan ustmaust m bug‘ sohasida o‘zgarmas namlik chiziqlari (xtushadi, chunki bu yerda temperatura issiqlik o‘zgarmagan holda suyuqlikni bug'lanishiga sarflanadi. suyuq faza sohasidagi …

3 / 18

az patrubka 5 dan so'rib olinadi. plastinalar orasidagi hajm kamayishi bilan gazning bosimi ortadi va u uzatish trubasi 6 orqali haydash quvuriga uzatiladi. rotorli kompressor vali bevosita elektr yuritkich bilan ulanishi mumkin. bunday hollarda kompressor ixcham va yengil bo‘ladi. suv halqali rotorli kompressorlar. stator 1 ga ekssentrik holatda uzunligi bir xil rotor 2 joylashtirilgan. ishga tushirishdan avval kompressorlarning yarmi suv bilan to‘ldiriladi. rotor aylanganda suv chetga sochilib. bir xil qalinlikdagi suvdan iborat bo‘lgan halqa 4 hosil bo‘ladi. rotor parraklari va suv halqalari orasida yacheykalar hosil bo‘ladi. rotor aylanishining birinchi yarmida yacheyka kattalashsa, ikkinchi yamiida kamayadi. plastina tipidagi rotorli kom pressor. 1-qobiq (stator); 2-rotor; 3-plastinalar; 4-ariqchalar; 5-so‘rish patrubkasi; 6-haydash patrubkasi. bunda patrubok 5 orqali gaz so‘rilsa, siqilgan gaz patrubok 6 orqali uzatiladi. shunday qilib, suv halqalari kompressorda porshen vazifasini bajaradi, chunki ushbu halqa yordamida a.e.b.d ishchi kameralarning hajmi o'zgartiriladi. demak, suv halqali kompressorda hosil qilinadigan bosim katta bo‘lmagani uchun. undan gazoduvka …

4 / 18

g kamchiligi: tayyorlash murakkab, tez ishdan chiqadi, rotor plastinalari juda tez yediriladi, ishlaganda ko‘p shovqin tarqatadi va ekspluatatsiyasi qimmat. vakuum nasoslar vakuum-nasoslami kompressorlardan konstruktiv farqini belgilovchi ko‘rsatkichi, bu ulardagi siqish darajasining yuqoriligidir. masalan, vakuum-nasos gaz (havo)ni 0,05 atmosfera bosimida so'rib olsa (siyraklanish 95%) va uni nasosdan chiqishida 1,1 at gacha siqadi (ortiqcha bosim 0,1 at ga teng bo‘lib. u turli qarshiliklarni yengish uchun sarflanadi). bu holda nasosning siqish darajasi: ga teng bo‘ladi. shuni alohida ta'kidlash kerakki, bir bosqichli porshenli kompressorlarda siqish darajasi 8 dan oshmaydi. bunday yuqori siqish darajasi bilan vakuum-nasosning hajmiy koeffitsiyenti va unumdorligi birdan pasayib ketadi. shuning uchun nasosning ishchi hajmidan to‘liq foydalanish uchun «zararli bo‘shliq» ulushini minimumga tushirishga harakat qilinadi. shu maqsadda vakuum-nasosning ko‘pgina turlarida, misol uchun, porshenli va rotor- plastinali nasoslarda, bosimni tekislash usuli qo‘llanadi va bunda vakuum-nasoslaming uzatish koeffitsiyentini hy=0,8...0,9 gacha oshirsa bo‘ladi. porshenli vakuum nasoslar. ushbu qurilma hol va quruq mashinalarga bo‘linadi. quruq vakuum-nasos …

5 / 18

a maxsus taqsimlash mexanizmi bo‘lmaydi. ortiqcha miqdordagi suyuqlikni chiqarib tashlash maqsadida uzatish va so'rish klapanlari biroz kattalashtirilgan bo'ladi (klapandan chiqayotgan suyuqlik tezligi, gazning harakat tezligidan kichik bo‘lishi uchun). shuning uchun suyuqlik vakuum-nasoslarda «zararli bo'shlig'i» ko'proq bo'lib, quruq vakuum-nasoslarga nisbatan siyraklanish qiymati ancha kichik bo'ladi. quruq porshenli vakuum-nasoslar uchun elektr yuritkichlar siqish darajasining maksimal qiymatiga qarab tanlanadi, ya’ni qoldiq bosim qiymati p1=0,33 atm. (uzatish bosimi p2=1 atm bo'lish sharti bajarilsa). suyuqlik vakuum-nasoslarda gaz holatining o'zgarish jarayoni izotermik bo'ladi, chunki so'rish suyuqligi bilan gaz orasida intensiv issiqiik almashinadi. bunga sabab, suyuqlik issiqiik sig'imi gaznikiga nisbatan juda kattaligidir. rotorli plastinali va suv halqali vakuum -nasoslar. bu turdagi nasoslar mos ravishda kompressorlarning ayni o‘zi. rotorli va suv halqali nasoslarda bosimni rostlash uchun «zararli bo'shliq» bilan eng kichik bosimli kamerani bog‘lab turuvchi maxsus kanal orqali gaz o‘tkaziladi. shu yo‘l bilan vakuum-nasosning hajmiy koeffitsiyentini oshirishga erishiladi. ishchi suyuqlik parsial bosimi va temperaturasi qancha katta bo‘lsa. suv …
