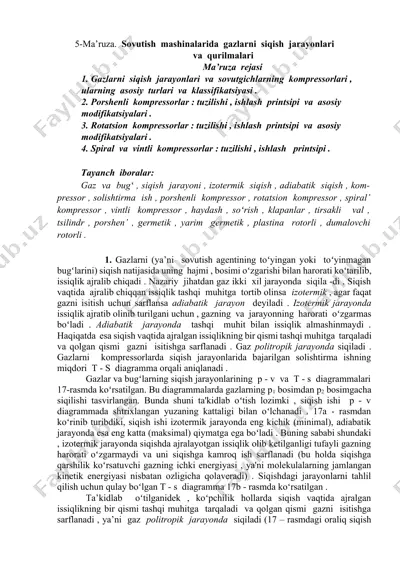

5-ma’ruza. sovutish mashinalarida gazlarni siqish jarayonlari va qurilmalari ma’ruza rejasi 1. gazlarni siqish jarayonlari va sovutgichlarning kompressorlari , ularning asosiy turlari va klassifikatsiyasi . 2. porshenli kompressorlar : tuzilishi , ishlash printsipi va asosiy modifikatsiyalari . 3. rotatsion kompressorlar : tuzilishi , ishlash printsipi va asosiy modifikatsiyalari . 4. spiral va vintli kompressorlar : tuzilishi , ishlash printsipi . tayanch iboralar: gaz va bugʻ , siqish jarayoni , izotermik siqish , adiabatik siqish , kom- pressor , solishtirma ish , porshenli kompressor , rotatsion kompressor , spiral’ kompressor , vintli kompressor , haydash , soʻrish , klapanlar , tirsakli val , tsilindr , porshen’ , germetik , yarim germetik , plastina rotorli , dumalovchi rotorli . 1. gazlarni (ya’ni sovutish agentining toʻyingan yoki toʻyinmagan bugʻlarini) siqish natijasida uning hajmi , bosimi oʻzgarishi bilan harorati koʻtarilib, issiqlik ajralib chiqadi . nazariy jihatdan gaz ikki xil jarayonda siqila -di . siqish vaqtida …

2 / 10

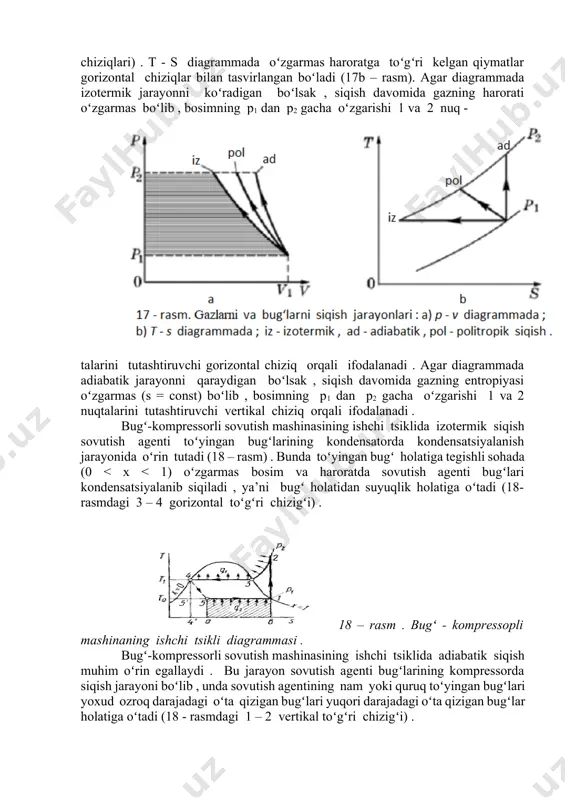

ik jarayonda eng kichik (minimal), adiabatik jarayonda esa eng katta (maksimal) qiymatga ega boʻladi . buning sababi shundaki , izotermik jarayonda siqishda ajralayotgan issiqlik olib ketilganligi tufayli gazning harorati oʻzgarmaydi va uni siqishga kamroq ish sarflanadi (bu holda siqishga qarshilik koʻrsatuvchi gazning ichki energiyasi , ya'ni molekulalarning jamlangan kinetik energiyasi nisbatan ozligicha qolaveradi) . siqishdagi jarayonlarni tahlil qilish uchun qulay boʻlgan t - s diagramma 17b - rasmda koʻrsatilgan . ta’kidlab oʻtilganidek , koʻpchilik hollarda siqish vaqtida ajralgan issiqlikning bir qismi tashqi muhitga tarqaladi va qolgan qismi gazni isitishga sarflanadi , ya’ni gaz politropik jarayonda siqiladi (17 – rasmdagi oraliq siqish chiziqlari) . t - s diagrammada oʻzgarmas haroratga toʻgʻri kelgan qiymatlar gorizontal chiziqlar bilan tasvirlangan boʻladi (17b – rasm). agar diagrammada izotermik jarayonni koʻradigan boʻlsak , siqish davomida gazning harorati oʻzgarmas boʻlib , bosimning p1 dan p2 gacha oʻzgarishi 1 va 2 nuq - talarini tutashtiruvchi gorizontal chiziq orqali …

3 / 10

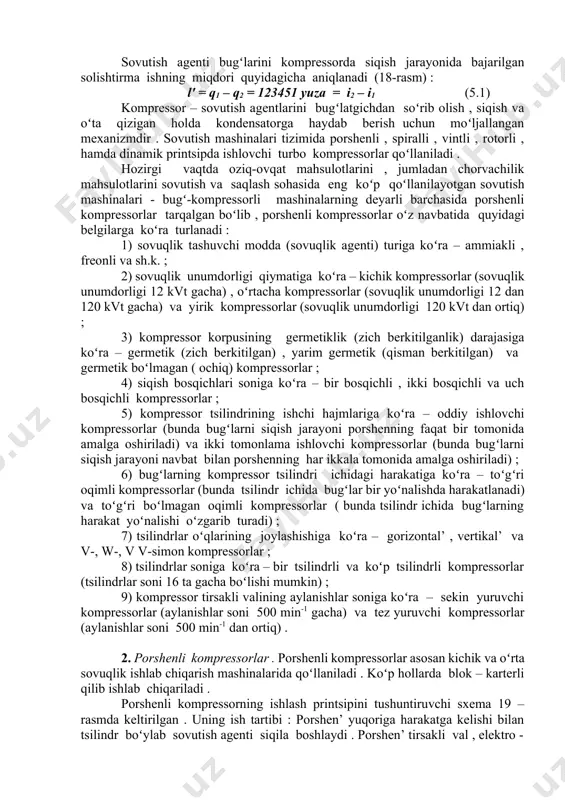

iqish jarayoni boʻlib , unda sovutish agentining nam yoki quruq toʻyingan bugʻlari yoxud ozroq darajadagi oʻta qizigan bugʻlari yuqori darajadagi oʻta qizigan bugʻlar holatiga oʻtadi (18 - rasmdagi 1 – 2 vertikal toʻgʻri chizigʻi) . sovutish agenti bugʻlarini kompressorda siqish jarayonida bajarilgan solishtirma ishning miqdori quyidagicha aniqlanadi (18-rasm) : l' = q1 – q2 = 123451 yuza = i2 – i1 (5.1) kompressor – sovutish agentlarini bugʻlatgichdan soʻrib olish , siqish va oʻta qizigan holda kondensatorga haydab berish uchun moʻljallangan mexanizmdir . sovutish mashinalari tizimida porshenli , spiralli , vintli , rotorli , hamda dinamik printsipda ishlovchi turbo kompressorlar qoʻllaniladi . hozirgi vaqtda oziq-ovqat mahsulotlarini , jumladan chorvachilik mahsulotlarini sovutish va saqlash sohasida eng koʻp qoʻllanilayotgan sovutish mashinalari - bugʻ-kompressorli mashinalarning deyarli barchasida porshenli kompressorlar tarqalgan boʻlib , porshenli kompressorlar oʻz navbatida quyidagi belgilarga koʻra turlanadi : 1) sovuqlik tashuvchi modda (sovuqlik agenti) turiga koʻra – ammiakli , freonli va …

4 / 10

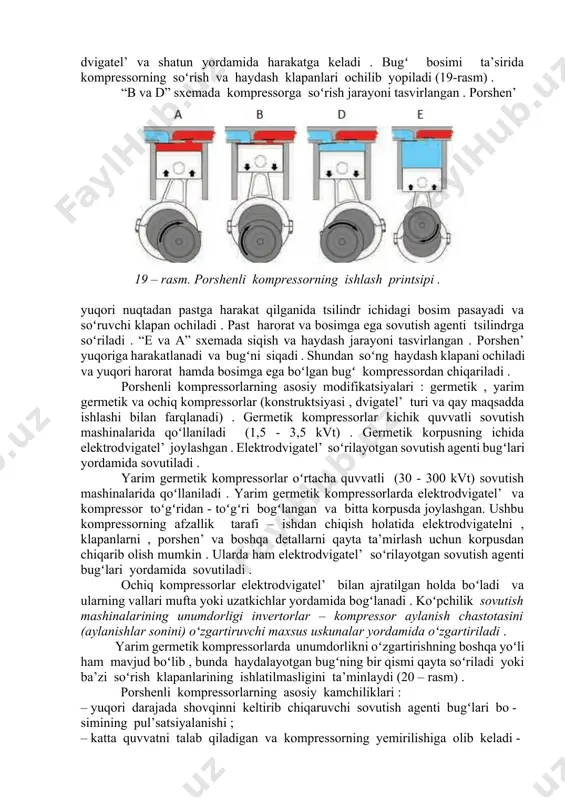

dagi harakatiga koʻra – toʻgʻri oqimli kompressorlar (bunda tsilindr ichida bugʻlar bir yoʻnalishda harakatlanadi) va toʻgʻri boʻlmagan oqimli kompressorlar ( bunda tsilindr ichida bugʻlarning harakat yoʻnalishi oʻzgarib turadi) ; 7) tsilindrlar oʻqlarining joylashishiga koʻra – gorizontal’ , vertikal’ va v-, w-, v v-simon kompressorlar ; 8) tsilindrlar soniga koʻra – bir tsilindrli va koʻp tsilindrli kompressorlar (tsilindrlar soni 16 ta gacha boʻlishi mumkin) ; 9) kompressor tirsakli valining aylanishlar soniga koʻra – sekin yuruvchi kompressorlar (aylanishlar soni 500 min-1 gacha) va tez yuruvchi kompressorlar (aylanishlar soni 500 min-1 dan ortiq) . 2. porshenli kompressorlar . porshenli kompressorlar asosan kichik va oʻrta sovuqlik ishlab chiqarish mashinalarida qoʻllaniladi . koʻp hollarda blok – karterli qilib ishlab chiqariladi . porshenli kompressorning ishlash printsipini tushuntiruvchi sxema 19 – rasmda keltirilgan . uning ish tartibi : porshen’ yuqoriga harakatga kelishi bilan tsilindr boʻylab sovutish agenti siqila boshlaydi . porshen’ tirsakli val , elektro - dvigatel’ …

5 / 10

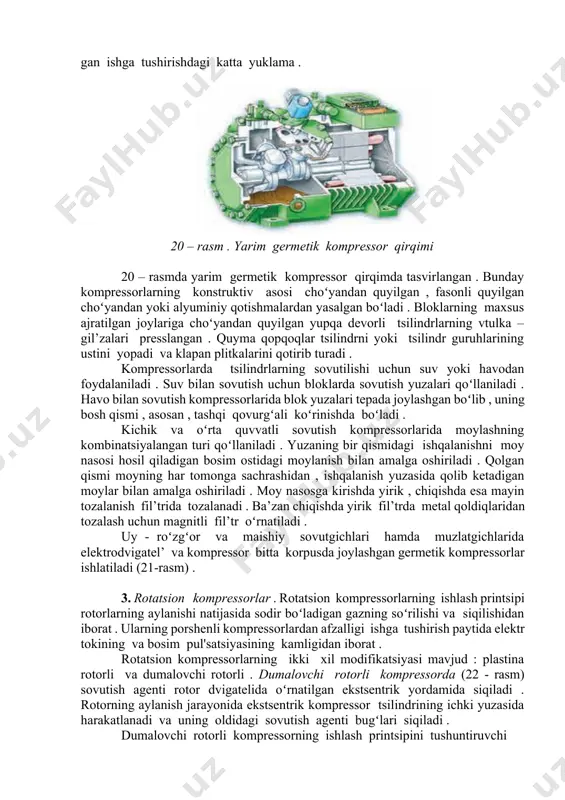

rida qoʻllaniladi (1,5 - 3,5 kvt) . germetik korpusning ichida elektrodvigatel’ joylashgan . elektrodvigatel’ soʻrilayotgan sovutish agenti bugʻlari yordamida sovutiladi . yarim germetik kompressorlar oʻrtacha quvvatli (30 - 300 kvt) sovutish mashinalarida qoʻllaniladi . yarim germetik kompressorlarda elektrodvigatel’ va kompressor toʻgʻridan - toʻgʻri bogʻlangan va bitta korpusda joylashgan. ushbu kompressorning afzallik tarafi – ishdan chiqish holatida elektrodvigatelni , klapanlarni , porshen’ va boshqa detallarni qayta ta’mirlash uchun korpusdan chiqarib olish mumkin . ularda ham elektrodvigatel’ soʻrilayotgan sovutish agenti bugʻlari yordamida sovutiladi . ochiq kompressorlar elektrodvigatel’ bilan ajratilgan holda boʻladi va ularning vallari mufta yoki uzatkichlar yordamida bogʻlanadi . koʻpchilik sovutish mashinalarining unumdorligi invertorlar – kompressor aylanish chastotasini (aylanishlar sonini) oʻzgartiruvchi maxsus uskunalar yordamida oʻzgartiriladi . yarim germetik kompressorlarda unumdorlikni oʻzgartirishning boshqa yoʻli ham mavjud boʻlib , bunda haydalayotgan bugʻning bir qismi qayta soʻriladi yoki ba’zi soʻrish klapanlarining ishlatilmasligini ta’minlaydi (20 – rasm) . porshenli kompressorlarning asosiy kamchiliklari : – yuqori …
