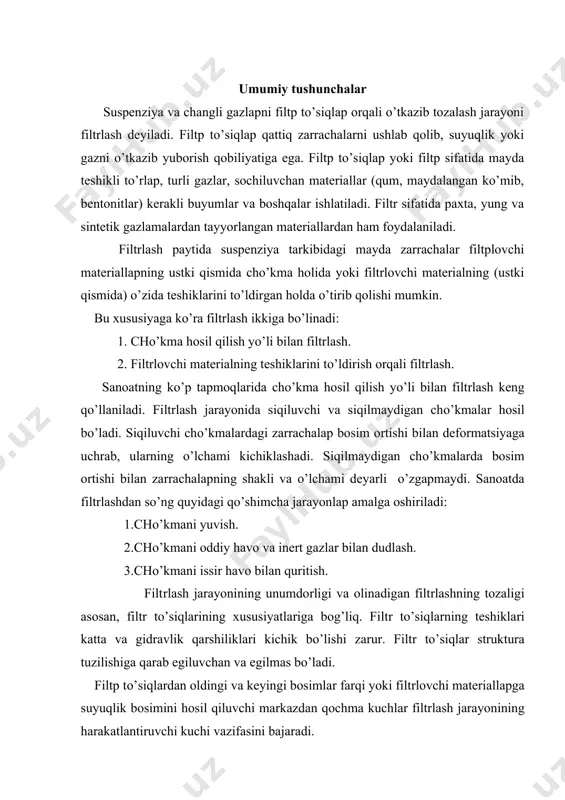

1663174172.doc 0 0 2 x r p f v m t d = 0 0 2 px h r ch d = m t 2 2 2 d w м w 4 75 , 0 1 2 v r w w r h r 1 2 p t 2 1 т т + t t ¸ l wп w l l ¸ l w b x r w 2 3 r b b t t h у n h t filtrlash jarayonlari va qurilmalari reja: 1. umumiy tushunchalar. 2. filtplash tenglamalari. 3. filtplash qurilmalari. 4. davriy ishlaydigan tsentrifugalarda quvvat sarfini aniqlash. umumiy tushunchalar suspenziya va changli gazlapni filtp to’siqlap orqali o’tkazib tozalash jarayoni filtrlash deyiladi. filtp to’siqlap qattiq zarrachalarni ushlab qolib, suyuqlik yoki gazni o’tkazib yuborish qobiliyatiga ega. filtp to’siqlap yoki filtp sifatida mayda teshikli to’rlap, turli gazlar, sochiluvchan materiallar (qum, maydalangan ko’mib, bentonitlar) kerakli buyumlar va boshqalar ishlatiladi. filtr …

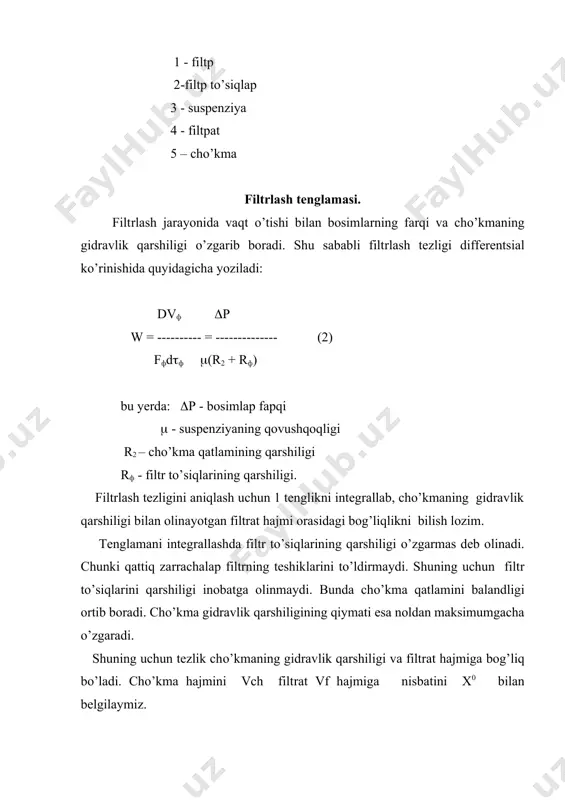

dravlik qarshiliklari kichik bo’lishi zarur. filtr to’siqlar struktura tuzilishiga qarab egiluvchan va egilmas bo’ladi. filtp to’siqlardan oldingi va keyingi bosimlar farqi yoki filtrlovchi materiallapga suyuqlik bosimini hosil qiluvchi markazdan qochma kuchlar filtrlash jarayonining harakatlantiruvchi kuchi vazifasini bajaradi. harakatlantiruvchi kuchlar turiga qarab filtrlash ikki guruhga bo’linadi: 1. bosimlar farqi ta‘sirida filtrlash. 2.markazdan qochma kuchlar ta‘sirida filtrlash (tsentrifugalash). filtrlash jarayonining intensivligi va filtr qurilmasining ish unumi filtrlash tezligi bilan ifodalanadi. filtrlash tezligi. filtrlash tezligi vaqt birligi ichidagi filtratning hajmini ko’rsatadi. filtrlash tezligi ajratilayotgan suspenziyaning fizik-kimyoviy xossalaricha, hosil bo’layotgan cho’kmaning harakteri, filtrlashning xossasi, filtrlash rejimi va boshqa kattaliklarga bog’liq. shuni aytib o’tish kepakki, filtrlash jarayoni laminar rejimda boradi. filtrlash tezligi quyidagi differentsial ifoda bilan aniqlanadi: w = dvф/ fф d(ф (1) bu yerda : dvф - filtratning hajmi, м3; fф - filtrlash yuzasi,м2 d(ф - filtrlash vaqti,с 2 5 4 filtrlash jarayonining tasviri. 1 - filtp 2-filtp to’siqlap 3 - suspenziya 4 - …

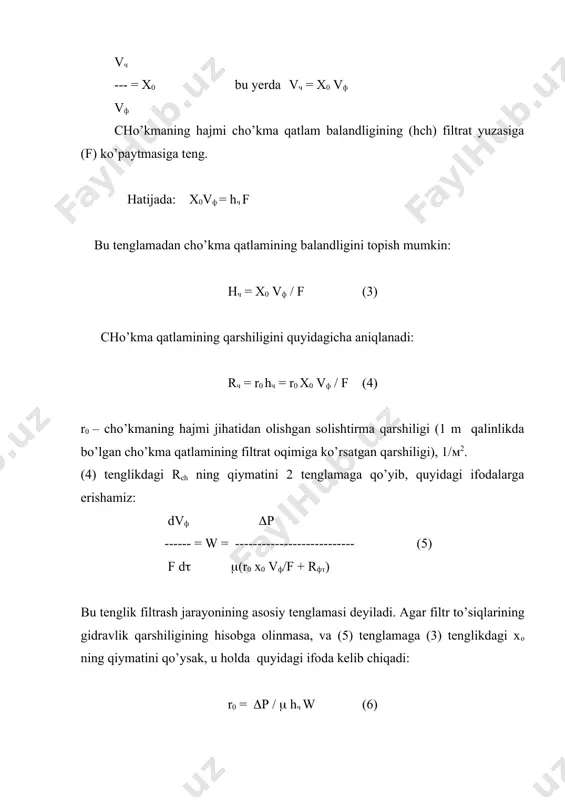

shiligi inobatga olinmaydi. bunda cho’kma qatlamini balandligi ortib boradi. cho’kma gidravlik qarshiligining qiymati esa noldan maksimumgacha o’zgaradi. shuning uchun tezlik cho’kmaning gidravlik qarshiligi va filtrat hajmiga bog’liq bo’ladi. cho’kma hajmini vch filtrat vf hajmiga nisbatini x0 bilan belgilaymiz. vч --- = x0 bu yerda vч = x0 vф vф cho’kmaning hajmi cho’kma qatlam balandligining (hch) filtrat yuzasiga (f) ko’paytmasiga teng. hatijada: x0vф = hч f bu tenglamadan cho’kma qatlamining balandligini topish mumkin: hч = x0 vф / f (3) cho’kma qatlamining qarshiligini quyidagicha aniqlanadi: rч = r0 hч = r0 x0 vф / f (4) r0 – cho’kmaning hajmi jihatidan olishgan solishtirma qarshiligi (1 m qalinlikda bo’lgan cho’kma qatlamining filtrat oqimiga ko’rsatgan qarshiligi), 1/м2. (4) tenglikdagi rch ning qiymatini 2 tenglamaga qo’yib, quyidagi ifodalarga erishamiz: dvф (p ------ = w = --------------------------- (5) f d( ((r0 x0 vф/f + rфт) bu tenglik filtrash jarayonining asosiy tenglamasi deyiladi. agar filtr to’siqlarining …

iltrlapga suspenziya vakuum nasos orqali bajariladi. agar (5) tenglikning bosimlar farqi bir xil ravishda ishlaydigan (p = const filtrlap uchun integrallasak quyidagi ifoda kelib chiqadi: bu yerda: (p = (p0 - (pfi - umumiy bosimlar farqi, (p0 – cho’kmaning ikki tomonidan olingan bosimlar farqi, (pfi - filtr to’sig’ining ikki tomonidan olingan bosimlar farqi. (7) tenglama orqali vaqt davomida olingan filtrlashning unumdorligini aniqlash mumkin. (7) tenglamadagi bosimlar farqi suspenziyaning qovushqoqligini ( cho’kmaning solishtirma qarshiligi r0 cho’kma va filtrlash hajmining nisbatlari faqat tajriba orqali aniqlanadi. shu sababli o’zaro bog’lanish filtrlash doimiysi k orqali ifodalanadi: k = 2 (p / ( r0 x0 (8) фильтpлаш доимийлиги босимлаp фаpšи чўкманинг таpкиби ва суспензиялаpнинг šовушšоšлигини ќисобга олади, худди шунингдек фильтp тўсиšлаpининг гидpавлик šаpшиликлаpини ќам фильтpлаш доимийлигини с билан белгилаш мумкин: c = rft / r0 x0 (9) filtr to’siq va filtrlash doimiylarining qiymatlarini (5) tenglamasiga qo’ysak quyidagi ko’rinishga keladi: v2 + 2vc = k( (10) …

slar. filtr - press plita va ramalardan tuzilgan bo’lib, unda ramalapning soni 12 tadan 42 ta gacha bo’ladi. ramalarning qalinligi 25-46 mm. plita va ramalap yon tomonidan ikkita parallel joylashgan sterjenga o’rnatiladi. har bir plitaga filtrlovchi kiydiriladi. rama va plitalar gidravlik qurilma plunjer hosil qilgan bosim yordamida siqiladi. suspenziya kanalcha orqali ramaning ichiga kirib, filtrlovchi materialdan o’tadi, so’ngra yuzasidagi ariqchalap orqali pastga tushadi. filtrat plitasining pastki qismida joylashgan kanalcha orqali chiqib, umumiy tarnovga tushadi. ramaning ikki qismi cho’kma bilan to’lganda, suspenziyani berish to’xtatiladi. shundan sung yuvish uchun suv beriladi. yuvish jarayoni tamom bo’lgach, qo’zg’aluvchan plita chapga surilib, cho’kma tushiriladi. shunday qilib, filtr presslarning ish tsikli quyidagi jarayonlardan iborat bo’ladi: 1. ishga tayyorgarlik ko’rish 2. filtrlash 3. yuvish 4. filtrdan cho’kmani ajratib olish bunday davriy ishlaydigan qurilmalarni ishlatish og’ir jismoniy qo’l mehnatini talab qiladi. bundan tashqari yordamchi jarayonlarni bajarish uchun ish tsiklining 30 protsentiga yaqin vaqt ketadi. bu filtrlarda ko’p miqdorda …
