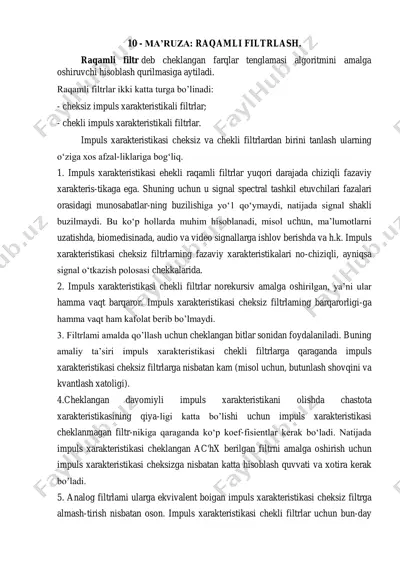

1 / 4

10 - ma’ruza: raqamli filtrlash. raqamli filtr deb cheklangan farqlar tenglamasi algoritmini amalga oshiruvchi hisoblash qurilmasiga aytiladi. raqamli filtrlar ikki katta turga bo’linadi: - cheksiz impuls xarakteristikali filtrlar; - chekli impuls xarakteristikali filtrlar. impuls xarakteristikasi cheksiz va chekli filtrlardan birini tanlash ularning o‘ziga xos afzal-liklariga bog‘liq. 1. impuls xarakteristikasi ehekli raqamli filtrlar yuqori darajada chiziqli fazaviy xarakteris-tikaga ega. shuning uchun u signal spectral tashkil etuvchilari fazalari orasidagi munosabatlar-ning buzilishiga yo‘1 qo‘ymaydi, natijada signal shakli buzilmaydi. bu ko‘p hollarda muhim hisoblanadi, misol uchun, ma’lumotlarni uzatishda, biomedisinada, audio va video signallarga ishlov berishda va h.k. impuls xarakteristikasi cheksiz filtrlarning fazaviy xarakteristikalari no-chiziqli, ayniqsa signal o‘tkazish polosasi chekkalarida. 2. impuls xarakteristikasi chekli filtrlar norekursiv amalga oshirilgan, ya’ni ular hamma vaqt barqaror. impuls xarakteristikasi cheksiz filtrlaming barqarorligi-ga hamma vaqt ham kafolat berib bo’lmaydi. 3. filtrlami amalda qo’llash uchun cheklangan bitlar sonidan foydalaniladi. buning amaliy ta’siri impuls xarakteristikasi chekli filtrlarga qaraganda impuls xarakteristikasi cheksiz filtrlarga …

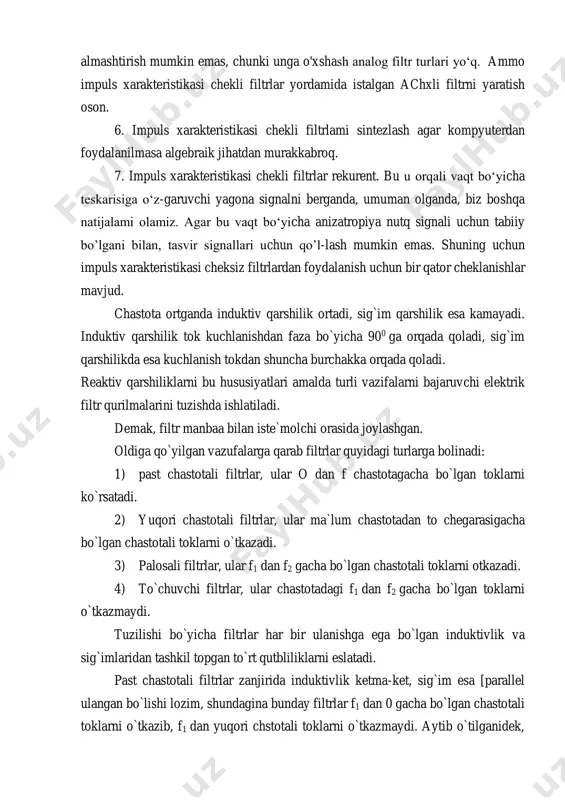

2 / 4

log filtr turlari yo‘q. ammo impuls xarakteristikasi chekli filtrlar yordamida istalgan achxli filtrni yaratish oson. 6. impuls xarakteristikasi chekli filtrlami sintezlash agar kompyuterdan foydalanilmasa algebraik jihatdan murakkabroq. 7. impuls xarakteristikasi chekli filtrlar rekurent. bu u orqali vaqt bo‘yicha teskarisiga o‘z-garuvchi yagona signalni berganda, umuman olganda, biz boshqa natijalami olamiz. agar bu vaqt bo‘yicha anizatropiya nutq signali uchun tabiiy bo’lgani bilan, tasvir signallari uchun qo’l-lash mumkin emas. shuning uchun impuls xarakteristikasi cheksiz filtrlardan foydalanish uchun bir qator cheklanishlar mavjud. chastota ortganda induktiv qarshilik ortadi, sig`im qarshilik esa kamayadi. induktiv qarshilik tok kuchlanishdan faza bo`yicha 900 ga orqada qoladi, sig`im qarshilikda esa kuchlanish tokdan shuncha burchakka orqada qoladi. reaktiv qarshiliklarni bu hususiyatlari amalda turli vazifalarni bajaruvchi elektrik filtr qurilmalarini tuzishda ishlatiladi. demak, filtr manbaa bilan iste`molchi orasida joylashgan. oldiga qo`yilgan vazufalarga qarab filtrlar quyidagi turlarga bolinadi: 1) past chastotali filtrlar, ular o dan f chastotagacha bo`lgan toklarni ko`rsatadi. 2) yuqori chastotali filtrlar, …

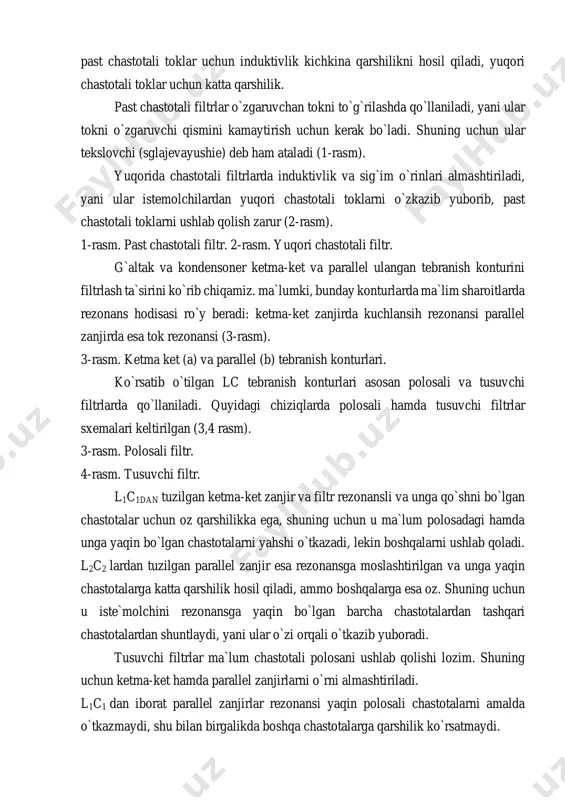

3 / 4

st chastotali filtrlar o`zgaruvchan tokni to`g`rilashda qo`llaniladi, yani ular tokni o`zgaruvchi qismini kamaytirish uchun kerak bo`ladi. shuning uchun ular tekslovchi (sglajevayushie) deb ham ataladi (1-rasm). yuqorida chastotali filtrlarda induktivlik va sig`im o`rinlari almashtiriladi, yani ular istemolchilardan yuqori chastotali toklarni o`zkazib yuborib, past chastotali toklarni ushlab qolish zarur (2-rasm). 1-rasm. past chastotali filtr. 2-rasm. yuqori chastotali filtr. g`altak va kondensoner ketma-ket va parallel ulangan tebranish konturini filtrlash ta`sirini ko`rib chiqamiz. ma`lumki, bunday konturlarda ma`lim sharoitlarda rezonans hodisasi ro`y beradi: ketma-ket zanjirda kuchlansih rezonansi parallel zanjirda esa tok rezonansi (3-rasm). 3-rasm. ketma ket (a) va parallel (b) tebranish konturlari. ko`rsatib o`tilgan lc tebranish konturlari asosan polosali va tusuvchi filtrlarda qo`llaniladi. quyidagi chiziqlarda polosali hamda tusuvchi filtrlar sxemalari keltirilgan (3,4 rasm). 3-rasm. polosali filtr. 4-rasm. tusuvchi filtr. l1c1dan tuzilgan ketma-ket zanjir va filtr rezonansli va unga qo`shni bo`lgan chastotalar uchun oz qarshilikka ega, shuning uchun u ma`lum polosadagi hamda unga yaqin bo`lgan chastotalarni …

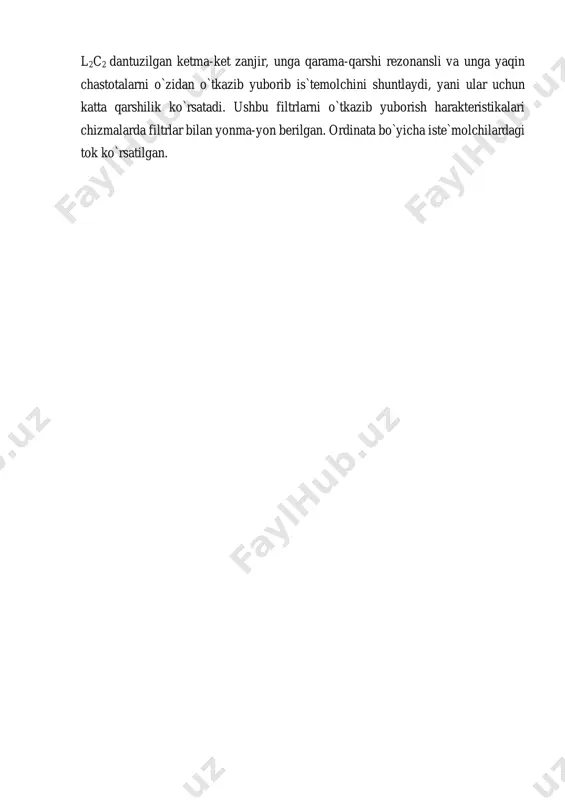

4 / 4

azib yuborib is`temolchini shuntlaydi, yani ular uchun katta qarshilik ko`rsatadi. ushbu filtrlarni o`tkazib yuborish harakteristikalari chizmalarda filtrlar bilan yonma-yon berilgan. ordinata bo`yicha iste`molchilardagi tok ko`rsatilgan.
