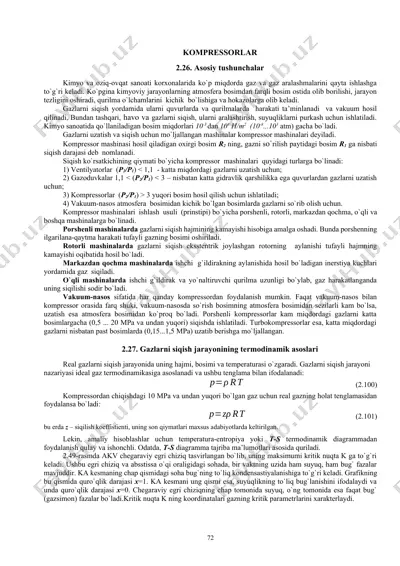

кимёвий технология асосий жараён ва курилмалари kompressorlar 2.26. asosiy tushunchalar kimyo va oziq-ovqat sanoati korxonalarida ko`p miqdorda gaz va gaz aralashmalarini qayta ishlashga to`g`ri keladi. ko`pgina kimyoviy jarayonlarning atmosfera bosimdan farqli bosim ostida olib borilishi, jarayon tezligini oshiradi, qurilma o`lchamlarini kichik bo`lishiga va hokazolarga olib keladi. gazlarni siqish yordamida ularni quvurlarda va qurilmalarda harakati ta’minlanadi va vakuum hosil qilinadi. bundan tashqari, havo va gazlarni siqish, ularni aralashtirish, suyuqliklarni purkash uchun ishlatiladi. kimyo sanoatida qo`llaniladigan bosim miqdorlari 10-3 dan 108 h/m2 (10-8...103 atm) gacha bo`ladi. gazlarni uzatish va siqish uchun mo`ljallangan mashinalar kompressor mashinalari deyiladi. kompressor mashinasi hosil qiladigan oxirgi bosim r2 ning, gazni so`rilish paytidagi bosim r1 ga nisbati siqish darajasi deb nomlanadi. siqish ko`rsatkichining qiymati bo`yicha kompressor mashinalari quyidagi turlarga bo`linadi: 1) ventilyatorlar (p2/p1) 3 yuqori bosim hosil qilish uchun ishlatiladi; 4) vakuum-nasos atmosfera bosimidan kichik bo`lgan bosimlarda gazlarni so`rib olish uchun. kompressor mashinalari ishlash usuli (prinstipi) bo`yicha porshenli, …

2 / 13

sosda so`rish bosimning atmosfera bosimidan sezilarli kam bo`lsa, uzatish esa atmosfera bosimidan ko`proq bo`ladi. porshenli kompressorlar kam miqdordagi gazlarni katta bosimlargacha (0,5 ... 20 mpa va undan yuqori) siqishda ishlatiladi. turbokompressorlar esa, katta miqdordagi gazlarni nisbatan past bosimlarda (0,15...1,5 mpa) uzatib berishga mo`ljallangan. 2.27. gazlarni siqish jarayonining termodinamik asoslari real gazlarni siqish jarayonida uning hajmi, bosimi va temperaturasi o`zgaradi. gazlarni siqish jarayoni nazariyasi ideal gaz termodinamikasiga asoslanadi va ushbu tenglama bilan ifodalanadi: (2.100) kompressordan chiqishdagi 10 mpa va undan yuqori bo`lgan gaz uchun real gazning holat tenglamasidan foydalansa bo`ladi: (2.101) bu erda z – siqilish koeffistienti, uning son qiymatlari maxsus adabiyotlarda keltirilgan. lekin, amaliy hisoblashlar uchun temperatura-entropiya yoki t-s termodinamik diagrammadan foydalanish qulay va ishonchli. odatda, t-s diagramma tajriba ma’lumotlari asosida quriladi. 2.49-rasmda akv chegaraviy egri chiziq tasvirlangan bo`lib, uning maksimumi kritik nuqta k ga to`g`ri keladi. ushbu egri chiziq va absstissa o`qi oraligidagi sohada, bir vaktning uzida ham suyuq, …

3 / 13

ldir. o`ta qizigan bug` sohasidagi izobara chiziqlari (r=const) tepaga yunalgan bo`lsa, nam bug` sohasida esa, izoterma chiziqlari bilan ustma-ust tushadi, chunki bu erda temperatura issiqlik o`zgarmagan holda suyuqlikni bug`lanishiga sarflanadi. suyuq faza sohasidagi izobara chiziqlari chegaraviy egri chiziq bilan birlashib ketadi. bunga sabab suyuqlikning siqilmasligi va bosimning fizik xossalarga sust ta’siridir. undan tashqari, t-s diagrammada o`zgarmas entalpiya chiziqlari (i=const) ham o`tkazilgan. t-s diagrammadagi gazning hamma parametrlari 1 kg gazga nisbatan olingan. termodinamikaning qonuniga binoan, qaytar jarayonlar uchun entropiyaning ortishi quyidagiga teng (2.102) ushbu tenglama yordamida gaz holatining o`zgarish issiqligini hisoblab topish mumkin: (2.103) gazlarni siqish jarayoni. gazni siqish jarayonidagi oxirgi bosimi atrof-muxit bilan issiqlik almashinishga boglik. nazariy jihatdan faqat ikkita holat bo`lishi mumkin: 1) izotermik jarayon – gazni siqish jarayonida hosil bo`layotgan issiqlikning hammasi atrof muxitga ajratib olinadi va gazning temperaturasi o`zgarmas bo`lib turadi; 2) adiabatik jarayon – bunda atrof muhit bilan issiqlik almashinish umuman yo`k va siqish jarayonida issiqlik …

4 / 13

tasvirlanadi. gazni p1 bosimdan p2 gacha siqish davrida politropik jarayon yuz beradi va u as qiya chizig`i bilan xarakterlanadi. agar, boshlangich bosim p1 va oxirgisi p2 ma’lum bo`lsa gazni siqish uchun sarflangan solishtirma ish l analitik usulda ham aniqlanishi mumkin: izotermik jarayon uchun (2.104) adaibatik jarayon uchun (2.105) politropik jarayon uchun (2.106) bu erda v1 – so`rish davridagi gazning solishtirma hajmi, m3/kg; k=sp/sv-adiabata ko`rsatkichi (gazning o`zgarmas xajmdagi issiqlik sig`imiga nisbati); m - politropa ko`rsatkichi. politropa ko`rsatkichi m ning qiymati gazning tabiati, xossalari va atrof muxit bilan issiqlik almashinish sharoitlariga bog`liq. masalan, gazni suv yordamida sovutiladigan kompressorda havo siqilganda m =1,35 deb tahmin qilsa bo`ladi. izotermik siqishda eng kam ish sarflanadi. shuning uchun ham gazlarni siqish izotermik jarayonga yaqin sharoitda tashqil etishga harakat qilinadi. demak, siqish jarayonida hosil bo`layotgan issiqlikni gazni sovitish yuli bilan ajratib olinadi. siqish jarayonidan sung gazning temperaturasi t2 quyidagicha aniqlanadi: izotermik jarayon uchun (2.107) adiabatik jarayon uchun …

5 / 13

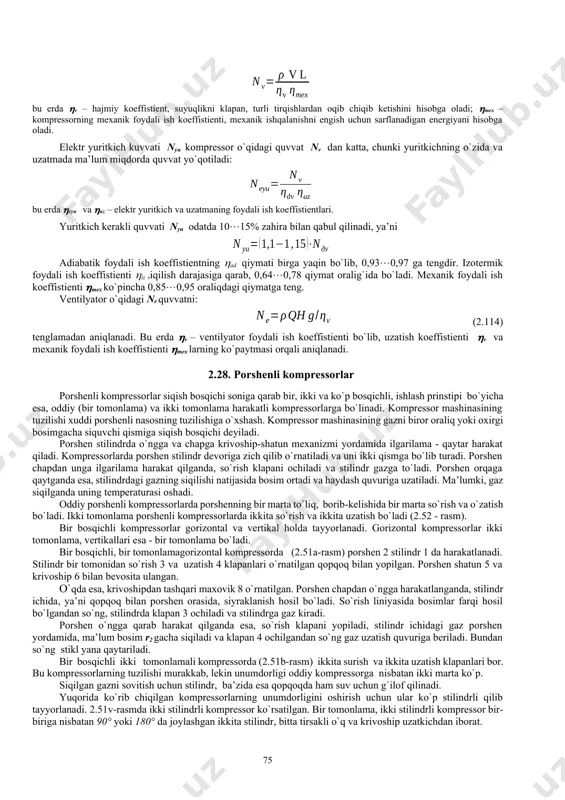

gan energiyani hisobga oladi. elektr yuritkich kuvvati nyu kompressor o`qidagi quvvat nv dan katta, chunki yuritkichning o`zida va uzatmada ma’lum miqdorda quvvat yo`qotiladi: bu erda eyu va uz – elektr yuritkich va uzatmaning foydali ish koeffistientlari. yuritkich kerakli quvvati nyu odatda 1015% zahira bilan qabul qilinadi, ya’ni adiabatik foydali ish koeffistientning ad qiymati birga yaqin bo`lib, 0,930,97 ga tengdir. izotermik foydali ish koeffistienti iz siqilish darajasiga qarab, 0,640,78 qiymat oralig`ida bo`ladi. mexanik foydali ish koeffistienti mex ko`pincha 0,850,95 oraliqdagi qiymatga teng. ventilyator o`qidagi ne quvvatni: (2.114) tenglamadan aniqlanadi. bu erda v – ventilyator foydali ish koeffistienti bo`lib, uzatish koeffistienti v va mexanik foydali ish koeffistienti mex larning ko`paytmasi orqali aniqlanadi. 2.28. porshenli kompressorlar porshenli kompressorlar siqish bosqichi soniga qarab bir, ikki va ko`p bosqichli, ishlash prinstipi bo`yicha esa, oddiy (bir tomonlama) va ikki tomonlama harakatli kompressorlarga bo`linadi. kompressor mashinasining tuzilishi xuddi porshenli nasosning tuzilishiga o`xshash. kompressor mashinasining gazni biror oraliq …
