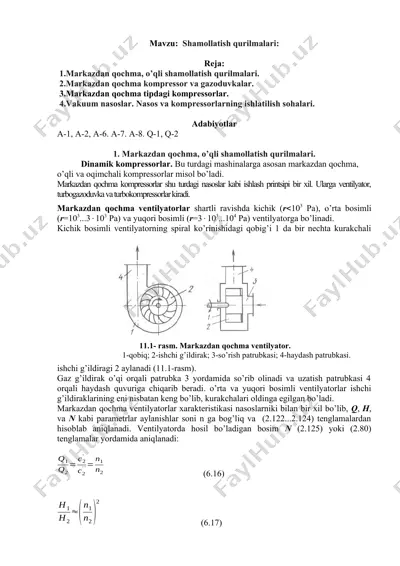

mavzu: shamollatish qurilmalari: reja: 1.markazdan qochma, o’qli shamollatish qurilmalari. 2.markazdan qochma kompressor va gazoduvkalar. 3.markazdan qochma tipdagi kompressorlar. 4.vakuum nasoslar. nasos va kompressorlarning ishlatilish sohalari. adabiyotlar a-1, a-2, a-6. a-7. a-8. q-1, q-2 1. markazdan qochma, o’qli shamollatish qurilmalari. dinamik kompressorlar. bu turdagi mashinalarga asosan markazdan qochma, o’qli va oqimchali kompressorlar misol bo’ladi. markazdan qochma kompressorlar shu turdagi nasoslar kabi ishlash printsipi bir xil. ularga ventilyator, turbogazoduvka va turbokompressorlar kiradi. markazdan qochma ventilyatorlar shartli ravishda kichik (r103 pa), o’rta bosimli (r=103...3103 pa) va yuqori bosimli (r=3103...104 pa) ventilyatorga bo’linadi. kichik bosimli ventilyatorning spiral ko’rinishidagi qobig’i 1 da bir nechta kurakchali ishchi g’ildiragi 2 aylanadi (11.1-rasm). 11.1- rasm. markazdan qochma ventilyator. 1-qobiq; 2-ishchi g’ildirak; 3-so’rish patrubkasi; 4-haydash patrubkasi. gaz g’ildirak o’qi orqali patrubka 3 yordamida so’rib olinadi va uzatish patrubkasi 4 orqali haydash quvuriga chiqarib beradi. o’rta va yuqori bosimli ventilyatorlar ishchi g’ildiraklarining eni nisbatan keng bo’lib, kurakchalari oldinga egilgan bo’ladi. …

2 / 9

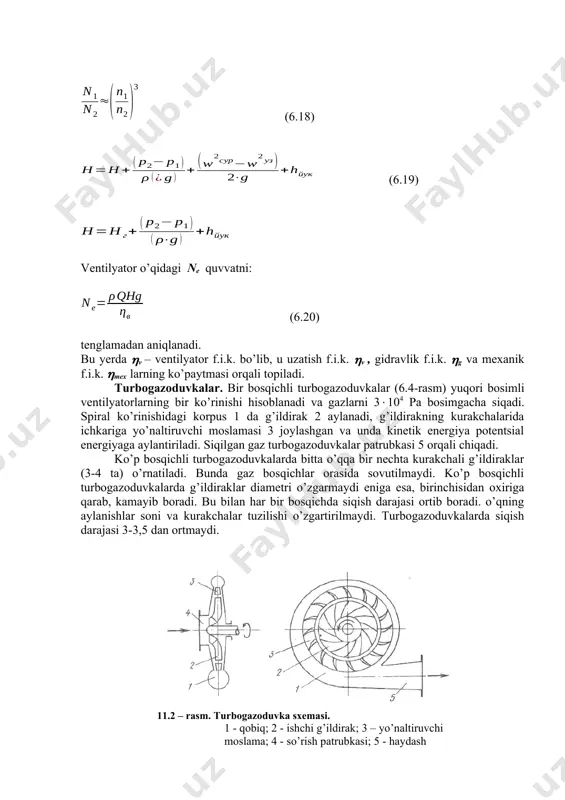

rak 2 aylanadi, g’ildirakning kurakchalarida ichkariga yo’naltiruvchi moslamasi 3 joylashgan va unda kinetik energiya potentsial energiyaga aylantiriladi. siqilgan gaz turbogazoduvkalar patrubkasi 5 orqali chiqadi. ko’p bosqichli turbogazoduvkalarda bitta o’qqa bir nechta kurakchali g’ildiraklar (3-4 ta) o’rnatiladi. bunda gaz bosqichlar orasida sovutilmaydi. ko’p bosqichli turbogazoduvkalarda g’ildiraklar diametri o’zgarmaydi eniga esa, birinchisidan oxiriga qarab, kamayib boradi. bu bilan har bir bosqichda siqish darajasi ortib boradi. o’qning aylanishlar soni va kurakchalar tuzilishi o’zgartirilmaydi. turbogazoduvkalarda siqish darajasi 3-3,5 dan ortmaydi. 11.2 – rasm. turbogazoduvka sxemasi. 1 - qobiq; 2 - ishchi g’ildirak; 3 – yo’naltiruvchi moslama; 4 - so’rish patrubkasi; 5 - haydash патрубкаси. turbokompressorlar tuzilishi bo’yicha xuddi turbogazoduvka konstruktsiyasi kabi, faqat ular yuqori siqish darajasini ta’minlaydi. undan tashqari, ularda g’ildiraklar soni ancha ko’p bo’ladi. o’ildiraklar diametri va eni birinchi g’ildirakka nisbatan asta-sekin kamayib boradi. ko’p hollarda turbokompressor g’ildiraklari sektsiyalanib, 2 yoki 3 korpusga joylashtiriladi. har bir qobiqda g’ildiraklar diametri turlicha bo’lsa, lekin qobiq …

3 / 9

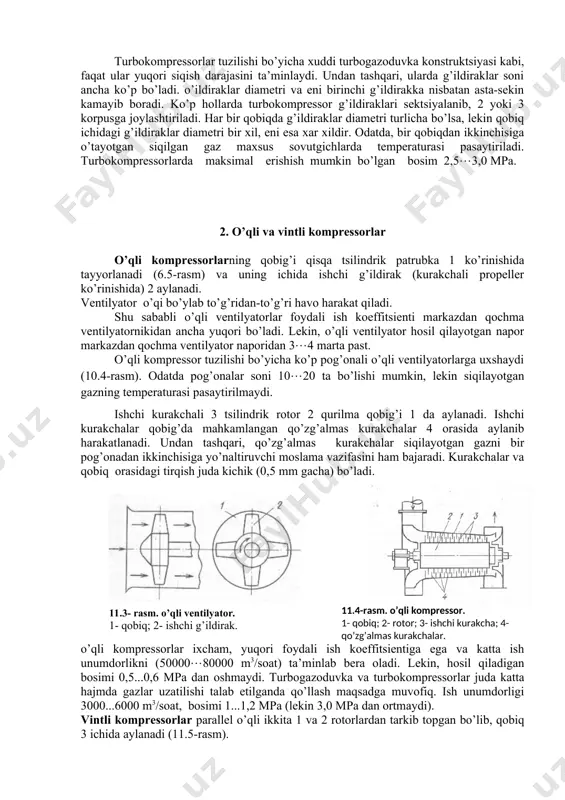

ssor tuzilishi bo’yicha ko’p pog’onali o’qli ventilyatorlarga uxshaydi (10.4-rasm). odatda pog’onalar soni 1020 ta bo’lishi mumkin, lekin siqilayotgan gazning temperaturasi pasaytirilmaydi. ishchi kurakchali 3 tsilindrik rotor 2 qurilma qobig’i 1 da aylanadi. ishchi kurakchalar qobig’da mahkamlangan qo’zg’almas kurakchalar 4 orasida aylanib harakatlanadi. undan tashqari, qo’zg’almas kurakchalar siqilayotgan gazni bir pog’onadan ikkinchisiga yo’naltiruvchi moslama vazifasini ham bajaradi. kurakchalar va qobiq orasidagi tirqish juda kichik (0,5 mm gacha) bo’ladi. ( 11.4 -rasm. o’q li kompressor. 1- qobi q ; 2- rotor; 3- ishchi kurakcha; 4- qo’ z g’ almas kurakchalar. 11.3- rasm. o’q li ventilyator. 1- q obi q ; 2- ishchi g’ ildirak. )o’qli kompressorlar ixcham, yuqori foydali ish koeffitsientiga ega va katta ish unumdorlikni (5000080000 m3/soat) ta’minlab bera oladi. lekin, hosil qiladigan bosimi 0,5...0,6 mpa dan oshmaydi. turbogazoduvka va turbokompressorlar juda katta hajmda gazlar uzatilishi talab etilganda qo’llash maqsadga muvofiq. ish unumdorligi 3000...6000 m3/soat, bosimi 1...1,2 mpa (lekin 3,0 mpa …

4 / 9

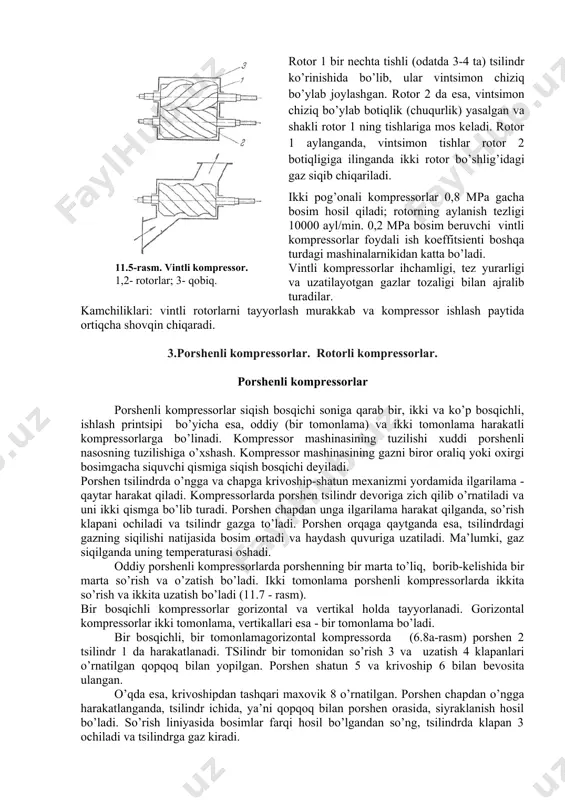

ari: vintli rotorlarni tayyorlash murakkab va kompressor ishlash paytida ortiqcha shovqin chiqaradi. 3.porshenli kompressorlar. rotorli kompressorlar. porshenli kompressorlar porshenli kompressorlar siqish bosqichi soniga qarab bir, ikki va ko’p bosqichli, ishlash printsipi bo’yicha esa, oddiy (bir tomonlama) va ikki tomonlama harakatli kompressorlarga bo’linadi. kompressor mashinasining tuzilishi xuddi porshenli nasosning tuzilishiga o’xshash. kompressor mashinasining gazni biror oraliq yoki oxirgi bosimgacha siquvchi qismiga siqish bosqichi deyiladi. porshen tsilindrda o’ngga va chapga krivoship-shatun mexanizmi yordamida ilgarilama - qaytar harakat qiladi. kompressorlarda porshen tsilindr devoriga zich qilib o’rnatiladi va uni ikki qismga bo’lib turadi. porshen chapdan unga ilgarilama harakat qilganda, so’rish klapani ochiladi va tsilindr gazga to’ladi. porshen orqaga qaytganda esa, tsilindrdagi gazning siqilishi natijasida bosim ortadi va haydash quvuriga uzatiladi. ma’lumki, gaz siqilganda uning temperaturasi oshadi. oddiy porshenli kompressorlarda porshenning bir marta to’liq, borib-kelishida bir marta so’rish va o’zatish bo’ladi. ikki tomonlama porshenli kompressorlarda ikkita so’rish va ikkita uzatish bo’ladi (11.7 - rasm). bir …

5 / 9

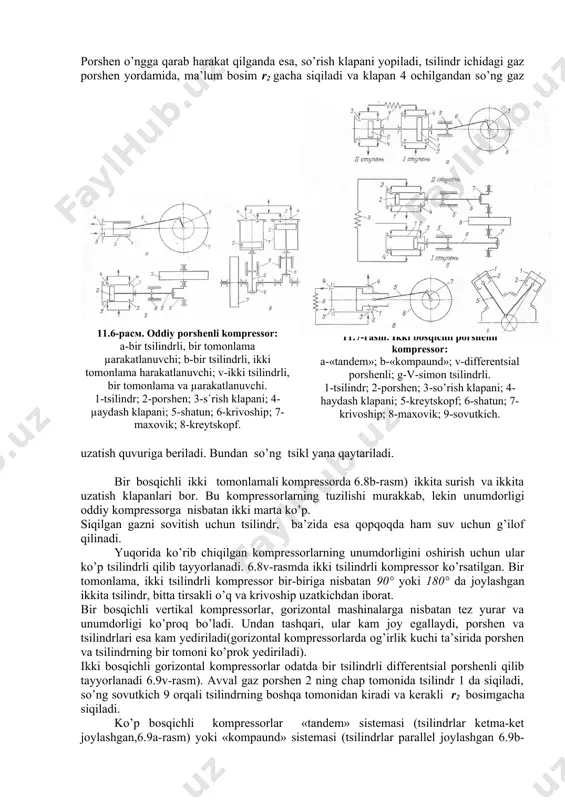

apani yopiladi, tsilindr ichidagi gaz porshen yordamida, ma’lum bosim r2 gacha siqiladi va klapan 4 ochilgandan so’ng gaz uzatish quvuriga beriladi. bundan so’ng tsikl yana qaytariladi. 11.6-расм. oddiy porshenli kompressor: a-bir tsilindrli, bir tomonlama µarakatlanuvchi; b-bir tsilindrli, ikki tomonlama harakatlanuvchi; v-ikki tsilindrli, bir tomonlama va µarakatlanuvchi. 1-tsilindr; 2-porshen; 3-s´rish klapani; 4-µaydash klapani; 5-shatun; 6-krivoship; 7-maxovik; 8-kreytskopf. 11.7-rasm. ikki bosqichli porshenli kompressor: a-«tandem»; b-«kompaund»; v-differentsial porshenli; g-v-simon tsilindrli. 1-tsilindr; 2-porshen; 3-so’rish klapani; 4-haydash klapani; 5-kreytskopf; 6-shatun; 7-krivoship; 8-maxovik; 9-sovutkich. bir bosqichli ikki tomonlamali kompressorda 6.8b-rasm) ikkita surish va ikkita uzatish klapanlari bor. bu kompressorlarning tuzilishi murakkab, lekin unumdorligi oddiy kompressorga nisbatan ikki marta ko’p. siqilgan gazni sovitish uchun tsilindr, ba’zida esa qopqoqda ham suv uchun g’ilof qilinadi. yuqorida ko’rib chiqilgan kompressorlarning unumdorligini oshirish uchun ular ko’p tsilindrli qilib tayyorlanadi. 6.8v-rasmda ikki tsilindrli kompressor ko’rsatilgan. bir tomonlama, ikki tsilindrli kompressor bir-biriga nisbatan 90° yoki 180° da joylashgan ikkita tsilindr, bitta tirsakli o’q …
