1 / 17

markazdan qochma nasosning tuzilishi. gidravlik uzatmalar, qo’llanish sohalari reja kirish · markazdan qochma nasoslarning tuzilishi va ishlash prinsipi · gidravlik uzatmalar va ularning ishlash mexanizmi · nasoslar va gidravlik uzatmalarning qo’llanish sohalari xulosa foydalanilgan manbalar kirish nasoslar texnik tizimlarda muhim rol o’ynaydi, chunki ular suyuqliklar, gazlar, shlamlar va boshqa moddalarni harakatlantirish uchun ishlatiladi. ular sanoat jarayonlarida sovutish, yog’lash, ishlab chiqarish va transport xizmatlarini ta’minlaydi, shuningdek, energiya ishlab chiqarish, qurilish va qishloq xo’jaligida asosiy komponent hisoblanadi. nasoslarsiz ko’plab sanoat va texnik jarayonlar samarasiz bo’lib qoladi, chunki ular suyuqliklarning harakatini ta’minlab, tizimlarning uzluksiz ishlashini kafolatlaydi. markazdan qochma nasoslarning umumiy tavsifi markazdan qochma nasoslar suyuqlikni harakatlantirish uchun aylanish kinetik energiyasini ishlatadigan mexanik qurilmalar bo’lib, ular suyuqlikni aylanish o’qi bo’yicha yoki unga yaqin joyda impeller (ishchi g’ildirak) orqali tezlatadi va radial yo’nalishda chiqaradi. bu nasoslar yuqori samaradorlikka ega bo’lib, suv ta’minoti, kanalizatsiya, kimyo va neft sanoatida keng qo’llaniladi. gidravlik uzatmalarning sanoatdagi o’rni gidravlik uzatmalar …

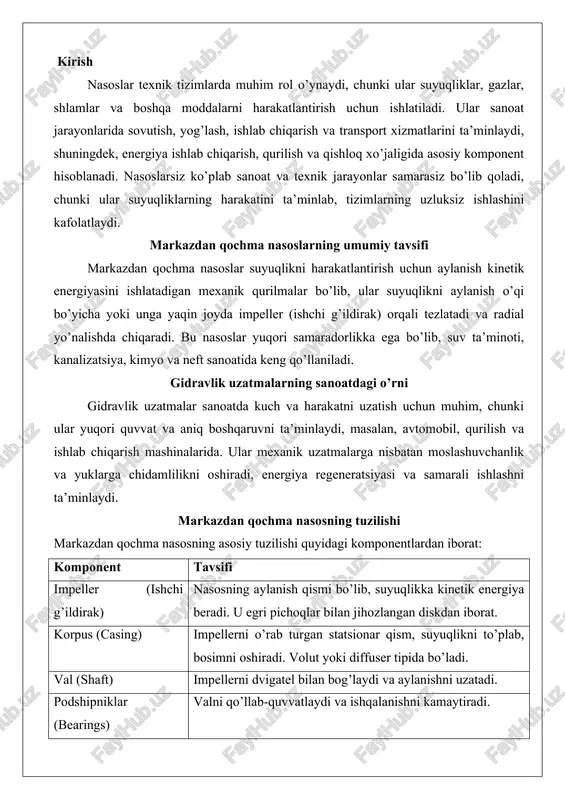

2 / 17

radi. volut yoki diffuser tipida bo’ladi. val (shaft) impellerni dvigatel bilan bog’laydi va aylanishni uzatadi. podshipniklar (bearings) valni qo’llab-quvvatlaydi va ishqalanishni kamaytiradi. muhrlar (seals) suyuqlik oqishini oldini oladi, mexanik muhrlar yoki qadoqlar ishlatiladi. dvigatel va tayanch nasosni harakatlantirish va o’rnatish uchun. quyidagi diagrammada nasosning tuzilishi ko’rsatilgan: gidravlik uzatmalar gidravlik uzatmalar (gidrostatik uzatmalar) suyuqlik bosimi orqali quvvatni uzatadigan tizimlar bo’lib, ular mexanik energiyani gidravlik energiyaga aylantiradi va aksincha. asosiy komponentlari: gidravlik nasos, motor, klapanlar, rezervuar va quvurlar. qo’llanish sohalari gidravlik uzatmalar quyidagi sohalarda qo’llaniladi: - sanoat mashinalari: ishlab chiqarish liniyalarida, materiallarni ko’tarish va yig’ishda. - qurilish va qishloq xo’jaligi: ekskavatorlar, traktorlar va yuk ko’taruvchilarda. - avtomobil sanoati: tormozlar, suspenziya va rul boshqaruvi tizimlarida. - energiya va ishlab chiqarish: konveyerlar, sentrifugalar va yuk ko’tarish uskunalarda. - boshqa: liftlar, chiqindilarni qayta ishlash va kimyo sanoatida. markazdan qochma nasoslarning tuzilishi va ishlash prinsipi markazdan qochma nasoslar suyuqliklarni o’tkazish va bosimni oshirish uchun keng qo’llaniladigan …

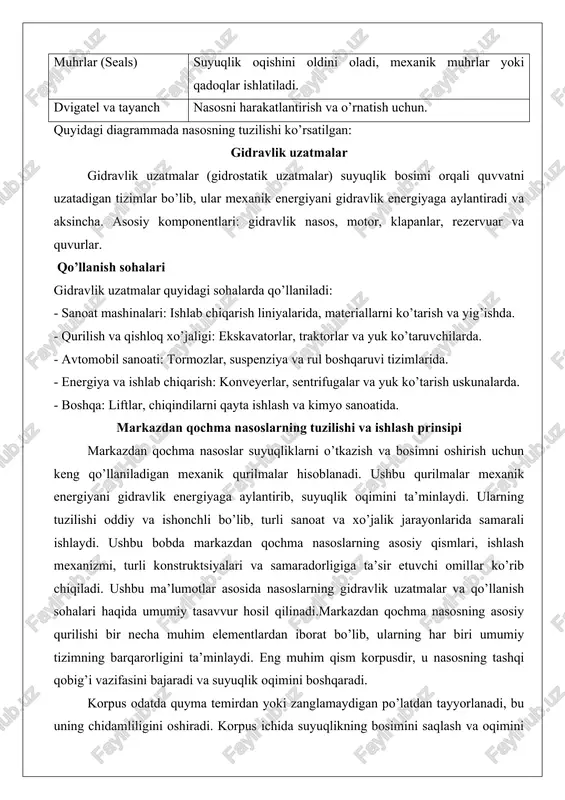

3 / 17

rpusdir, u nasosning tashqi qobig’i vazifasini bajaradi va suyuqlik oqimini boshqaradi. korpus odatda quyma temirdan yoki zanglamaydigan po’latdan tayyorlanadi, bu uning chidamliligini oshiradi. korpus ichida suyuqlikning bosimini saqlash va oqimini yo’naltirish uchun maxsus shakllar, masalan, spiral yoki diffuzor shaklidagi kanallar mavjud. bu qism nasosning bosim chegarasini belgilaydi va ichki elementlarni tashqi ta’sirlardan himoya qiladi.impeller, ya’ni ishchi charkh, nasosning yuragi hisoblanadi. u valga o’rnatilgan va aylanish orqali suyuqlikka kinetik energiya beradi. impellerning pichoqlari suyuqlikni markazdan chetga suradi, bu esa bosimni oshirishga olib keladi. impellerlar ochiq, yopiq yoki yarim ochiq turlarda bo’ladi. ochik impellerlar qattiq zarralar bo’lgan suyuqliklar uchun mos keladi, chunki ular oson tozalanadi, ammo yopiq impellerlar yuqori bosim yaratishda samaraliroq. impellerning materiali odatda bronza yoki po’latdan bo’lib, korroziyaga chidamli bo’lishi kerak. val, ya’ni mil, impeller va boshqa aylanuvchi qismlarni quvvat manbai bilan bog’laydi. u yuqori quvvatli po’latdan tayyorlanadi va aylanishni ta’minlash uchun podshipniklarga o’rnatiladi. valning uzunligi va diametri nasosning o’lchamiga …

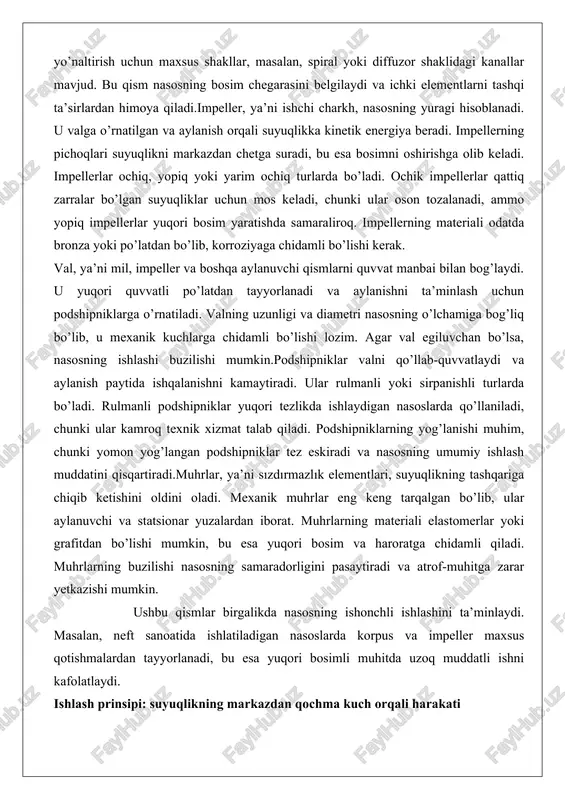

4 / 17

o’lishi mumkin, bu esa yuqori bosim va haroratga chidamli qiladi. muhrlarning buzilishi nasosning samaradorligini pasaytiradi va atrof-muhitga zarar yetkazishi mumkin. ushbu qismlar birgalikda nasosning ishonchli ishlashini ta’minlaydi. masalan, neft sanoatida ishlatiladigan nasoslarda korpus va impeller maxsus qotishmalardan tayyorlanadi, bu esa yuqori bosimli muhitda uzoq muddatli ishni kafolatlaydi. ishlash prinsipi: suyuqlikning markazdan qochma kuch orqali harakati markazdan qochma nasosning ishlashi markazdan qochma kuchga asoslangan bo’lib, bu kuch aylanuvchi jismlarda hosil bo’ladi. nasos ishga tushganda, impeller aylana boshlaydi va suyuqlik nasosning markaziy kirish joyidan impeller ichiga tortiladi. impellerning pichoqlari suyuqlikka tezlik beradi, natijada suyuqlik markazdan chetga suriladi. bu jarayonda kinetik energiya bosim energiyasiga aylantiriladi.suyuqlik impellerdan chiqqanda, korpusdagi spiral kanallar orqali bosim oshadi va chiqish joyiga yetkaziladi. bu mexanizm bernulli tenglamasiga asoslangan bo’lib, tezlik oshishi bosimning kamayishiga olib keladi, ammo korpusda tezlik pasayib, bosim qayta tiklanadi. nasosning ishlashi uchun avval uni suyuqlik bilan to’ldirish kerak, aks holda havo impellerda qolib, samaradorlik pasayadi. masalan, …

5 / 17

, ammo yuqori bosim talab qilinsa, ko’p bosqichli nasoslar ishlatiladi. ko’p bosqichli nasoslarda bir necha impeller ketma-ket joylashgan bo’lib, har bir bosqich bosimni oshiradi. masalan, boiler suv ta’minoti tizimlarida ko’p bosqichli nasoslar yuqori bosim yaratishda ishlatiladi.aksial oqimli nasoslar suyuqlikni o’q bo’ylab harakatlantiradi, bu esa katta oqim tezligini ta’minlaydi, ammo bosim past bo’ladi. radial oqimli nasoslarda esa suyuqlik radial yo’nalishda harakatlanadi, bu yuqori bosim beradi. aralash oqimli nasoslar ikkalasining birikmasi bo’lib, o’rtacha parametrlar uchun ishlatiladi. vertikal va gorizontal nasoslarning farqi o’rnatish joyida. vertikal nasoslar chuqur quduqlarda qo’llaniladi, chunki ularning vali vertikal joylashgan. gorizontal nasoslar esa yer usti tizimlarida qulay. o’z-o’zidan tortuvchi nasoslar havo chiqarish tizimiga ega bo’lib, suyuqlikni avtomatik tortadi.konstruktsion farqlar material va shaklga ham bog’liq. masalan, kimyo sanoatida korroziyaga chidamli materiallardan tayyorlangan nasoslar ishlatiladi. bu farqlar nasosning ishlash muddatini va samaradorligini belgilaydi. nasoslar samaradorligiga ta’sir etuvchi omillar markazdan qochma nasoslarning samaradorligi mexanik, gidravlik va hajmiy yo’qotishlarga bog’liq. mexanik yo’qotishlar podshipnik …
