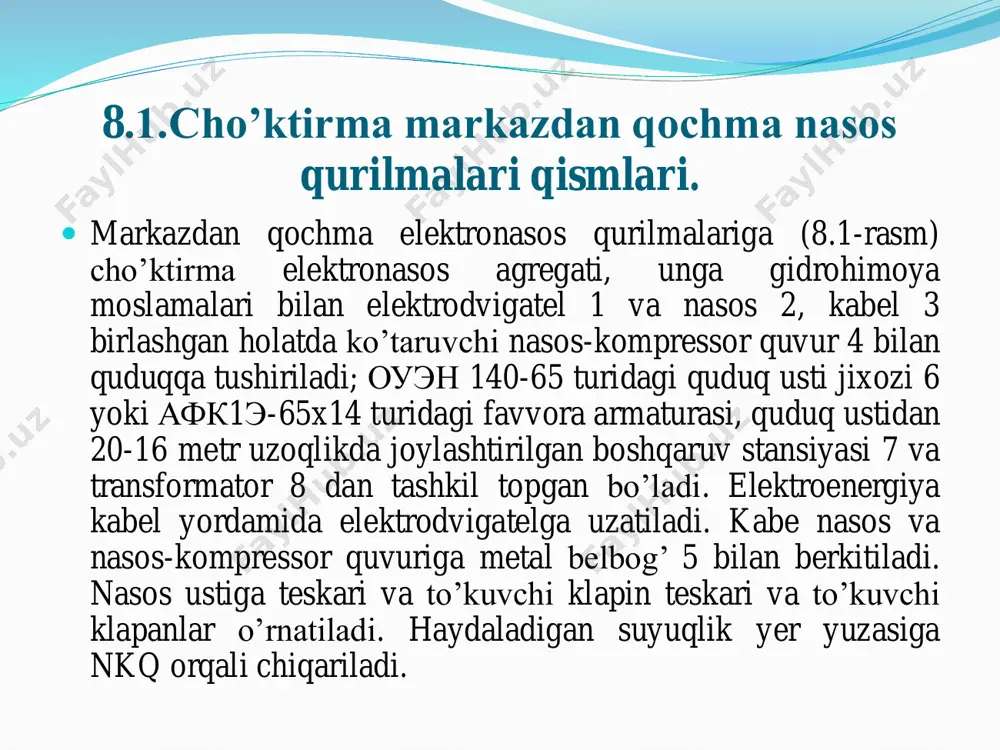

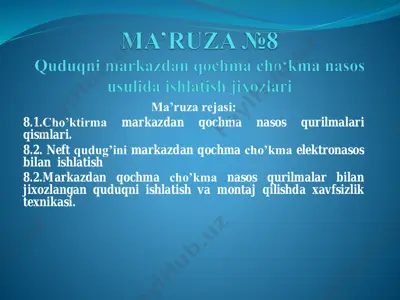

слайд 1 ma’ruza rejasi: 8.1.cho’ktirma markazdan qochma nasos qurilmalari qismlari. 8.2. neft qudug’ini markazdan qochma cho’kma elektronasos bilan ishlatish 8.2.markazdan qochma cho’kma nasos qurilmalar bilan jixozlangan quduqni ishlatish va montaj qilishda xavfsizlik texnikasi. 8.1.cho’ktirma markazdan qochma nasos qurilmalari qismlari.  markazdan qochma elektronasos qurilmalariga (8.1-rasm) cho’ktirma elektronasos agregati, unga gidrohimoya moslamalari bilan elektrodvigatel 1 va nasos 2, kabel 3 birlashgan holatda ko’taruvchi nasos-kompressor quvur 4 bilan quduqqa tushiriladi; оуэн 140-65 turidagi quduq usti jixozi 6 yoki афк1э-65x14 turidagi favvora armaturasi, quduq ustidan 20-16 metr uzoqlikda joylashtirilgan boshqaruv stansiyasi 7 va transformator 8 dan tashkil topgan bo’ladi. elektroenergiya kabel yordamida elektrodvigatelga uzatiladi. kabe nasos va nasos-kompressor quvuriga metal belbog’ 5 bilan berkitiladi. nasos ustiga teskari va to’kuvchi klapin teskari va to’kuvchi klapanlar o’rnatiladi. haydaladigan suyuqlik yer yuzasiga nkq orqali chiqariladi.  cho’kma elektronasos, elektrodvigatel va gidrohimoya moslamasi o’zaro flants va shpilkalar bilan biriktiriladi. nasos, dvigatel va protektor vallari uchida shlisalar bo’lib, …

2 / 29

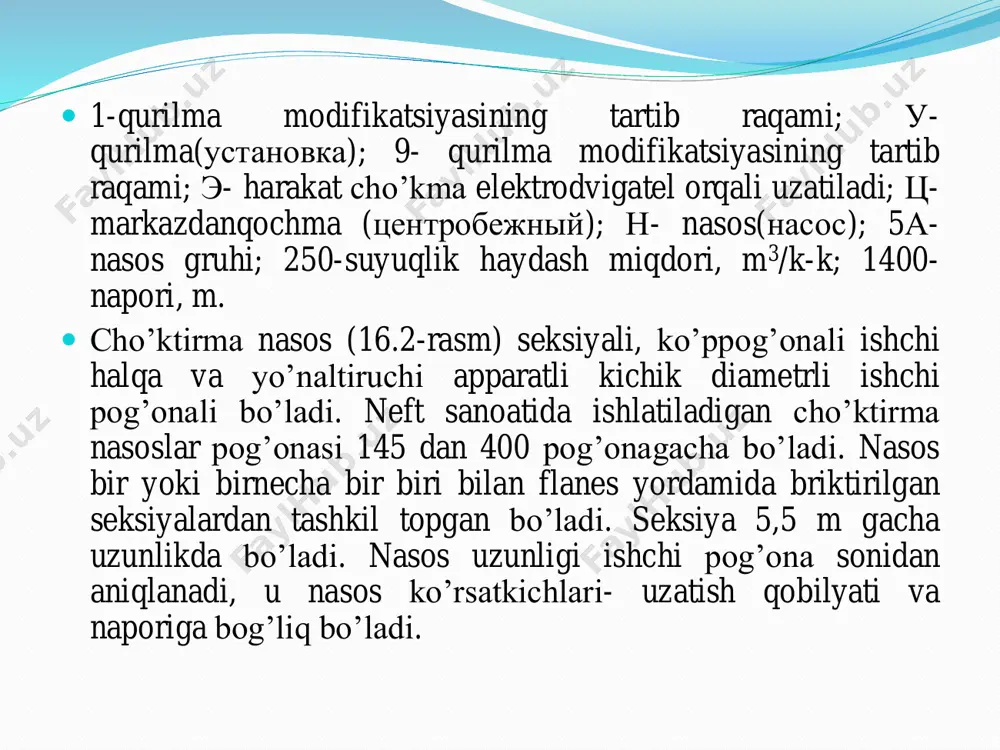

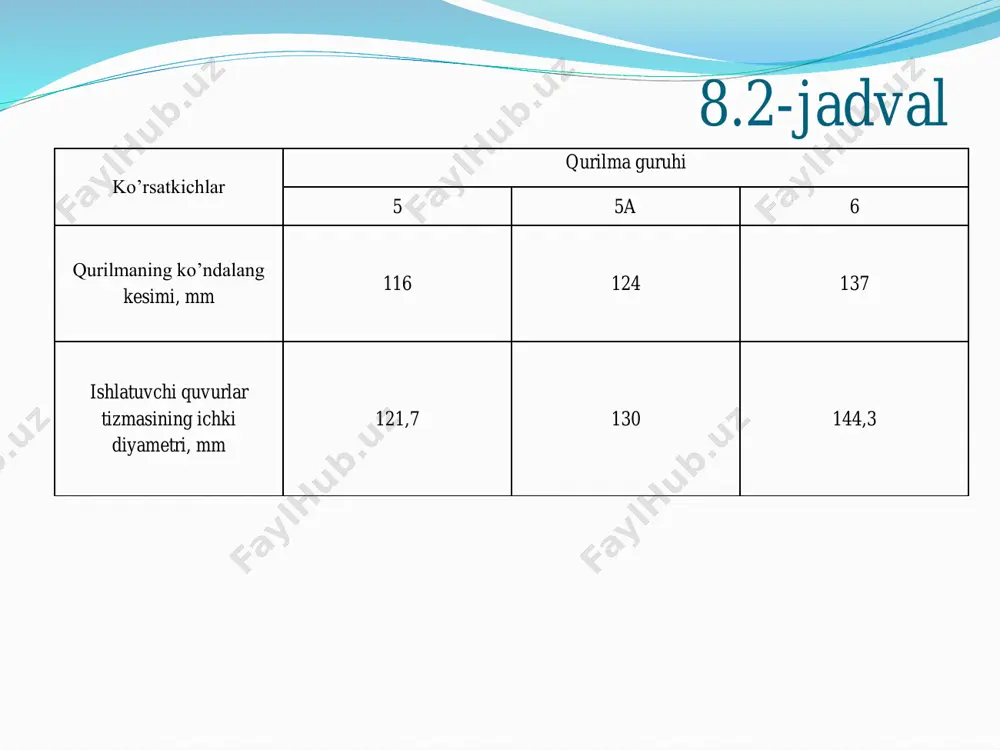

nasoslar pog’onasi 145 dan 400 pog’onagacha bo’ladi. nasos bir yoki birnecha bir biri bilan flanes yordamida briktirilgan seksiyalardan tashkil topgan bo’ladi. seksiya 5,5 m gacha uzunlikda bo’ladi. nasos uzunligi ishchi pog’ona sonidan aniqlanadi, u nasos ko’rsatkichlari- uzatish qobilyati va naporiga bog’liq bo’ladi. 8.2-jadval ko’rsatkichlar qurilma guruhi 5 5a 6 qurilmaning ko’ndalang kesimi, mm 116 124 137 ishlatuvchi quvurlar tizmasining ichki diyametri, mm 121,7 130 144,3  nasos korpusiga ishchi halqa va yo’naltiruchi apparatlardan tashkil topgan bosqichlar paketi joylashtiriladi. ishchi halqa valga bo’ylama prizmasimon shponkaga aylanma harakatlanadigan qilib joylashtiriladi. harakatlanishi o’q boylab amalga oshadi. yo’naltiruchi apparatlar nasos korpusiga asos va yuqori gaykasi bilan berkitiladi.  korpus pastki qismidan qabul qiluvchi teshik va fil’trsetka bilan nasosning asosi mahkamlanib, u orqali quduqdan suyuqlik nasosning birinchi bosqichga kiradi. nasosning yuqori qismida ilgakli boshcha va teskari klapan o’rnatilgan, u nasos kompressor quvuriga mahkamlangan.  dvigatel (16.3-rasm) stator, rotor, val boshchasi va dvigatel asosidan tashkil topgan …

3 / 29

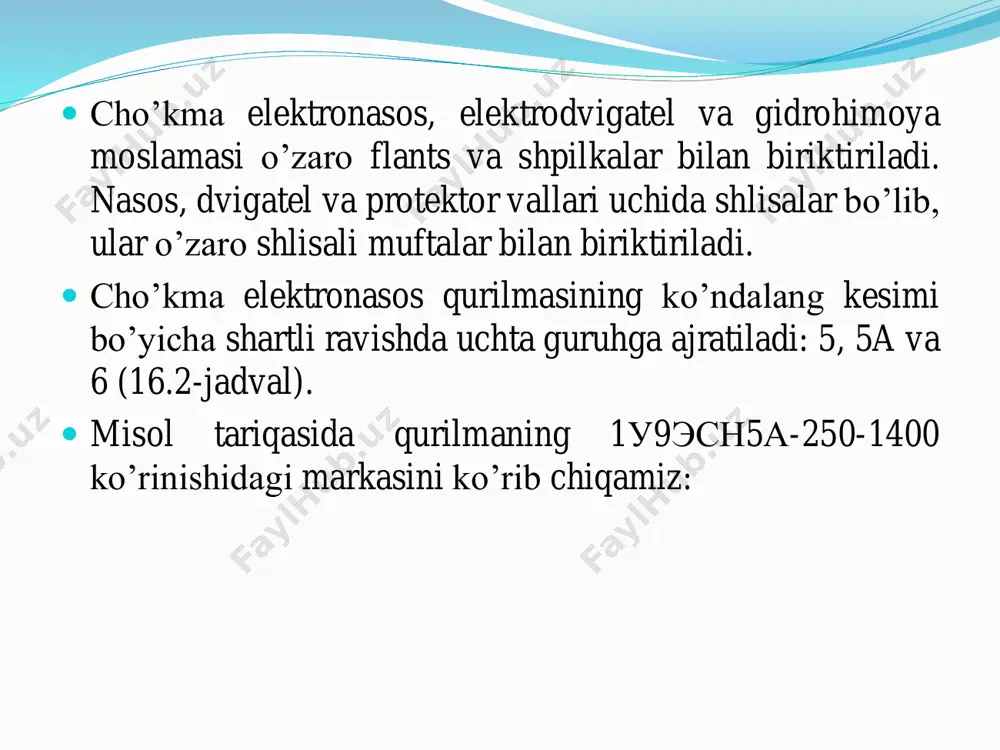

o’ladi. seksiya korpuslarining mexanik birikishi flanesli. vallari esa shlisali muftalar bilan biriktiriladi.  barcha turdagi elektrodvigatelni aylanish chastotasi 50 gts tok chastotasida birxil 1600 min-1 ga teng. dvigatel 90oc haroratdan yuqori bo’lmagan muhit uchun mo’ljallangan.  gidrohimoya qatlam suyuqligini cho’ktirma elektrodvigatel bo’shlig’iga tushishidan himoya qiladi, u protektor va kompensatordan tashkil topgan bo’ladi.  protektor ikki kamerali bo’lib, elektrodvigatelning ishchi suyuqligi bilan to’ldirilgan bo’ladi. kameralari elastik element- maxsus zichlagichli rezina diafragma bilan ajratiladi. protektor vali uchta podshipnikda aylanadi va gidrodinamik tayanchga tayanadi va u o’q bo’ylab zo’riqishni qabul qiladi. quduq va protektordagi bosimni tenglashtirish protektor pastki qismida joylashtirilgan teskari klapan orqali, amalga oshiriladi.  kompensator elastik element – rezina diafragma bilan hosil qilingan kameradan tashkil topgan bo’lib, u elektordvigatelning ishchi suyuqligi bilan to’ldirilgan bo’ladi. diafragma ortidagi bo’shliq quduq bilan aloqasi teshik orqali ta’minlanadi.  cho’kma markazdan qochma elektrodvigateliga elektroenergiya kabel orqali uzatiladi.  кпбк kabeli (8.4-jadval) yuqori zichlikka ega polietilen bilan …

4 / 29

va kirishli ustki qismidan tashkil topgan bo’ladi.  transformator baki transformator moyi bilan to’ldirilgan bo’ladi. bakning qopqog’ida quyidagilar o’rnatilgan bo’ladi: yuqori quvvatli cho’lg’amli uzatmani qo’shib o’chiruchi tarmoqcha; moyning yuqori qavatini haroratini o’lchash uchun simobli termometr; o’tkazmaydigan materialni olinuchi qismlarni olmasdan almashtirish imkonini beruchi yuqori va past bosimli qubbatning kirish joyi; moy ko’rsatkich va havo quritgichli kengaytirgich.  havo quritgich namlikni olish va havoni quritish uchun xizmat qiladi.  quduq usti jixozining barcha asosiy qismlari favvora armaturasi va quduqni shtangali nasos qurilmasi usti jixozlari bilan bir shakilga keltirilgan bo’ladi.  quduq usti jixozlari komplektiga nkq chiqishi bilan quvur orti qismini bog’lovchi tizma va teskari klapan kiradi. оуэн turidagi quduq usti jixozi 14-21 mpa ishchi bosimga(ustki salnik) zichlovchi qismining shartli diyametri 65 mm bo’ladi.  quduq usti jixozi афк1э-65х140 markali favvora armaturasiga o’xshash bo’lib, shuningdek оуэ-65/50х140 - mo’tadil iqlimli hududlar uchun va оуэ-65/50х140хл- sovuq iqlimli hududlar uchun mo’ljallangan bo’ladi.  shu bilan …

5 / 29

metridan kattaroq bo’lgan maxsus shablon tushiriladi. buning uchun minora yoki machta quduqqa obdan markazlashtiriladi.  montaj qilishdan oldin kuchlanishi 380 v bo’lgan elektroenergiy uzatuvchi kabel transformatordan keltiriladi  kon hududida mqchen qurilmasi jixozlari ishlatish ko’rsatmasi asosida tekshirib ko’riladi. nasos valini qo’l bilan shlisali klyuch yordamida erkin aylantirilganda aylanish momenti 6 h·m dan oshmasligi kerak bo’ladi.  tayyorlash ishlari oxirida nasosning barcha seksiyalari gidrohimoya, dvigatel kabel muftalari himoya qopqog’i zichlovchi halqa yordamida yopiladi.  boshqaruv stamsiyasi suyuqliksiz muhitda, erkin yurish orqali apparatlarning elektrik aloqalari va ularning ishga layoqatliligi sinab ko’riladi.  transformator va avtotransformator cho’lg’mlari izolyasiyasi, shu bilan birgalikda transformator cho’lg’amlari orasidagi izolyasyasi qarshiligi 10 mom oshmasligi kerak bo’ladi.  ko’tarib tushirish ishlarini uchun mashinistning ko’rish qobilyatidan kelib chiqib quduq ustidan 15-17 metr uzoqlikda joylashtirilgan mexanizasiyalashtirilgan kabel barabanidan foydalaniladi. baraban o’qi quduq usti va baraban o’rtasini bog’lovch chiziq perependikulyar bo’lishi kerak. quduqqa tushadigan kabel baraban ustki qismidan uzatilishi shart.  choktirma …
