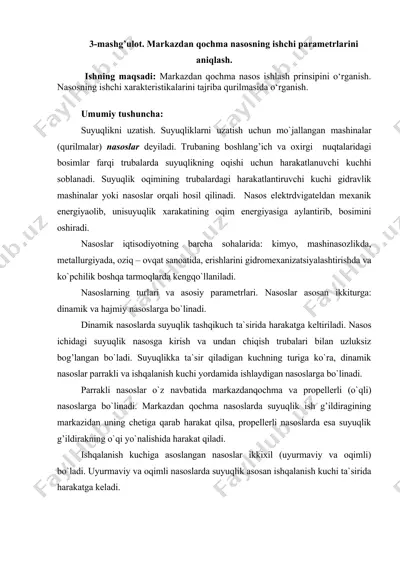

3-mashg’ulot. markazdan qochma nasosning ishchi parametrlarini aniqlash. ishning maqsadi: markazdan qochma nasos ishlash prinsipini o‘rganish. nasosning ishchi xarakteristikalarini tajriba qurilmasida o‘rganish. umumiy tushuncha: suyuqlikni uzatish. suyuqliklarni uzatish uchun mo`jallangan mashinalar (qurilmalar) nasoslar deyiladi. trubaning boshlang’ich va oxirgi nuqtalaridagi bosimlar farqi trubalarda suyuqlikning oqishi uchun harakatlanuvchi kuchhi soblanadi. suyuqlik oqimining trubalardagi harakatlantiruvchi kuchi gidravlik mashinalar yoki nasoslar orqali hosil qilinadi. nasos elektrdvigateldan mexanik energiyaolib, unisuyuqlik xarakatining oqim energiyasiga aylantirib, bosimini oshiradi. nasoslar iqtisodiyotning barcha sohalarida: kimyo, mashinasozlikda, metallurgiyada, oziq – ovqat sanoatida, erishlarini gidromexanizatsiyalashtirishda va ko`pchilik boshqa tarmoqlarda kengqo`llaniladi. nasoslarning turlari va asosiy parametrlari. nasoslar asosan ikkiturga: dinamik va hajmiy nasoslarga bo`linadi. dinamik nasoslarda suyuqlik tashqikuch ta`sirida harakatga keltiriladi. nasos ichidagi suyuqlik nasosga kirish va undan chiqish trubalari bilan uzluksiz bog’langan bo`ladi. suyuqlikka ta`sir qiladigan kuchning turiga ko`ra, dinamik nasoslar parrakli va ishqalanish kuchi yordamida ishlaydigan nasoslarga bo`linadi. parrakli nasoslar o`z navbatida markazdanqochma va propellerli (o`qli) nasoslarga bo`linadi. markazdan qochma nasoslarda …

2 / 8

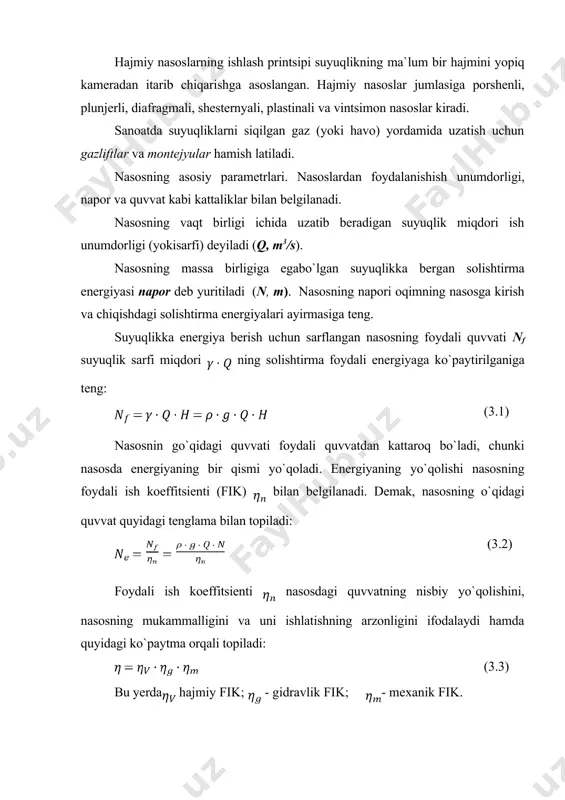

soslar kiradi. sanoatda suyuqliklarni siqilgan gaz (yoki havo) yordamida uzatish uchun gazliftlar va montejyular hamish latiladi. nasosning asosiy parametrlari. nasoslardan foydalanishish unumdorligi, napor va quvvat kabi kattaliklar bilan belgilanadi. nasosning vaqt birligi ichida uzatib beradigan suyuqlik miqdori ish unumdorligi (yokisarfi) deyiladi (q, m3/s). nasosning massa birligiga egabo`lgan suyuqlikka bergan solishtirma energiyasi napor deb yuritiladi (n, m). nasosning napori oqimning nasosga kirish va chiqishdagi solishtirma energiyalari ayirmasiga teng. suyuqlikka energiya berish uchun sarflangan nasosning foydali quvvati nf suyuqlik sarfi miqdori ning solishtirma foydali energiyaga ko`paytirilganiga teng: (3.1) nasosnin go`qidagi quvvati foydali quvvatdan kattaroq bo`ladi, chunki nasosda energiyaning bir qismi yo`qoladi. energiyaning yo`qolishi nasosning foydali ish koeffitsienti (fik) bilan belgilanadi. demak, nasosning o`qidagi quvvat quyidagi tenglama bilan topiladi: (3.2) foydali ish koeffitsienti nasosdagi quvvatning nisbiy yo`qolishini, nasosning mukammalligini va uni ishlatishning arzonligini ifodalaydi hamda quyidagi ko`paytma orqali topiladi: (3.3) bu yerda hajmiy fik; - gidravlik fik; - mexanik fik. hajmiy fik nasosning …

3 / 8

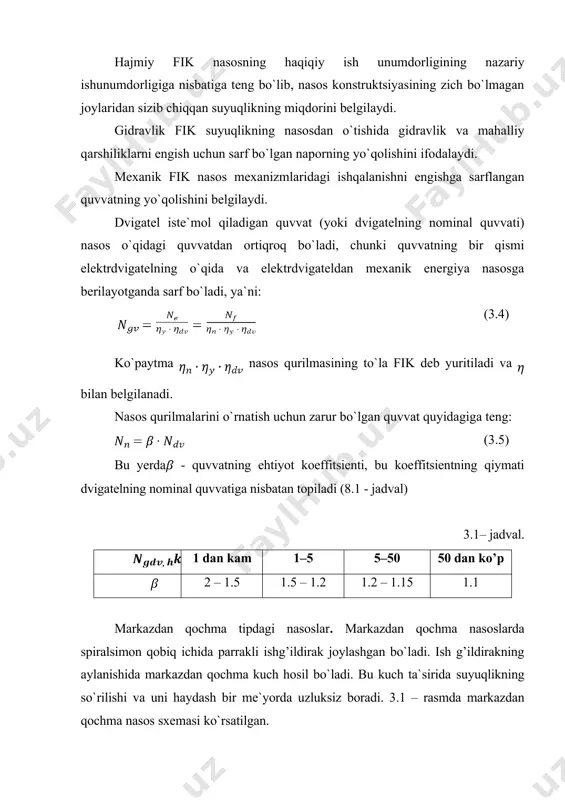

bilan belgilanadi. nasos qurilmalarini o`rnatish uchun zarur bo`lgan quvvat quyidagiga teng: (3.5) bu yerda - quvvatning ehtiyot koeffitsienti, bu koeffitsientning qiymati dvigatelning nominal quvvatiga nisbatan topiladi (8.1 - jadval) 3.1– jadval. 1 dan kam 1–5 5–50 50 dan ko’p 2 – 1.5 1.5 – 1.2 1.2 – 1.15 1.1 markazdan qochma tipdagi nasoslar. markazdan qochma nasoslarda spiralsimon qobiq ichida parrakli ishg’ildirak joylashgan bo`ladi. ish g’ildirakning aylanishida markazdan qochma kuch hosil bo`ladi. bu kuch ta`sirida suyuqlikning so`rilishi va uni haydash bir me`yorda uzluksiz boradi. 3.1 – rasmda markazdan qochma nasos sxemasi ko`rsatilgan. 3.1-rasm. markazdan qochma nasos. 1-spiralsimon qo`zg`almas kamera; 2- ish g`ildiragi; 3-parraklar; 4- bal; 5-so`ruvchi truba; 6-kirish klapani; 7-to`rli filtr; 8- uzatuvchi truba; 9- suyuqlik quyiladigan truba; 10 – sal`nik. nasos ishga tushirilishidan oldin so`rish trubasi, ish g’ildiragi va qobiq suyuqlik bilan to`ldiriladi. shundan keyin dvigatel tok manbaiga ulanadi va ishg’ildiragi harakatga keltiriladi. suyuqlik g’ildirak bilan birga aylanib, markazdan qochma …

4 / 8

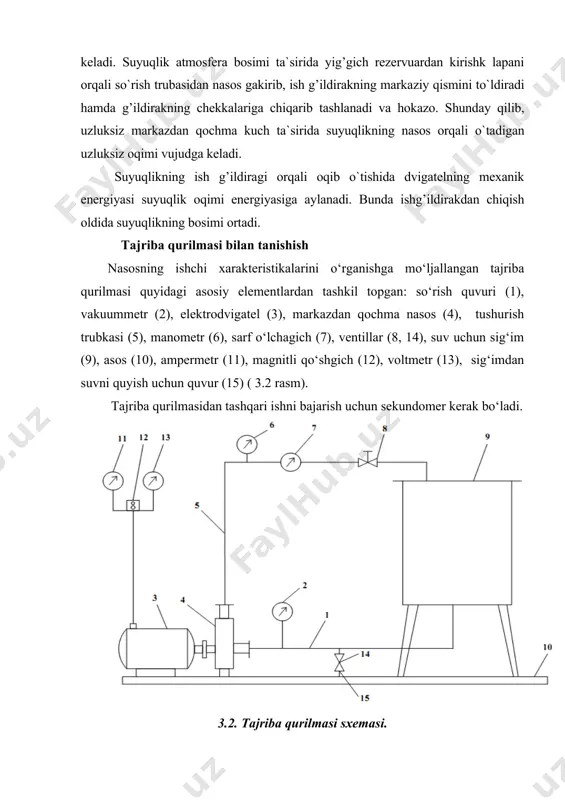

jriba qurilmasi quyidagi asosiy elementlardan tashkil topgan: so‘rish quvuri (1), vakuummetr (2), elektrodvigatel (3), markazdan qochma nasos (4), tushurish trubkasi (5), manometr (6), sarf o‘lchagich (7), ventillar (8, 14), suv uchun sig‘im (9), asos (10), ampermetr (11), magnitli qo‘shgich (12), voltmetr (13), sig‘imdan suvni quyish uchun quvur (15) ( 3.2 rasm). tajriba qurilmasidan tashqari ishni bajarish uchun sekundomer kerak bo‘ladi. 3.2. tajriba qurilmasi sxemasi. tajiba o‘tkazish metodikasi tajriba ishi quyidagi ketma-ketlikda amalga oshiriladi. 1. ishni boshlashdan avval barcha elektrik ulanmalarni to‘g‘ri amalga oshirilgani tekshiriladi. agar elektrik ulanmalarda biror bir nuqson yoki xatolik kuzatilsa tajriba ishini bajarish uchun berkitilgan o‘qituvchi yoki laborantga murojaat qilinib nuqson bartaraf etiladi. 2. tajriba qurilmasining 9-sig‘imi to‘la nazorat qilinib, agar sig‘im ichida qanaqadir detal yoki cho‘kma kuzatilsa u ishni boshlashdan avval tozalanishi zarur. bundan tashqari qurilmadagi 8-ventil to‘la ochiq bo‘lishi va 14-ventil esa to‘la yopiq holatda bo‘lishi ta’minlanishi shart. 3. 9-sig‘im 0.75% ga suv bilan to‘ldiriladi …

5 / 8

liqdagi masofasi (m). 9. nasosning talab qiladigan quvvati quyidagicha topiladi (kvt): bu yerda – voltmetr 13 va ampermetr 11 ko‘rsatkichlari orqali aniqlanadigan tokning kuchlanishi va oqimi aniqlanadi. 10. nasosning foydali ish koeffisienti quyidagicha tenglama orqali aniqlanadi: 11. 8 ventil orqali nasosning ish unumdorligi kamaytirilib 5-10 bo‘limlarda keltirilgan ish bajarish ketma-ketligi orqali sinov o‘tkaziladi. bu bilan birga nasosning ish unumdorligi texnik jixatdan 0 ga teng bo‘lgunga qadar qayta sinov o‘tkaziladi va bu jarayon 10 martadan kam bo‘lmagan miqdorda amalga oshiriladi. 12. o‘lchangan va hisoblangan tajriba natijalari qiymatlari 3.2.jadvalda yozib boriladi: jadval 3.2. № k, m3/s pm, pa pv, pa h, m n, a , v , kvt 13. jadval 3.2. orqali keltirilgan qiymatlardan nasosning ishchi xarakteristikasini tasvirlovchi egri chizig‘i chiziladi – va ushbu grafiklar asosida nasosga ulangan quvurlar o‘lchamlariga mos rasional ish unumdorligi hamda napori aniqlanadi. nazorat savollari: 1. nasosning asosiy parametrlarini sanab o‘ting. 2. nasosning ish unumdorligini aniqlash qanday amalga …
