1 / 17

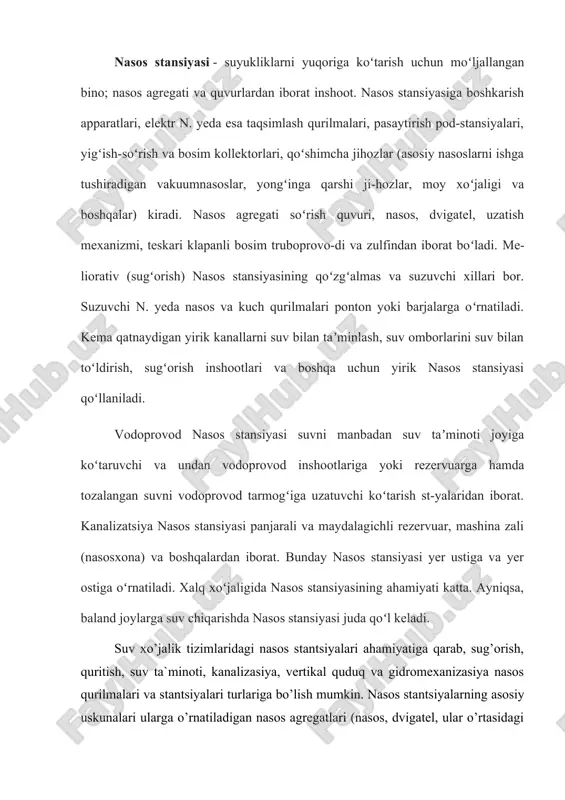

ko‘chmas nasos stansiyalar binolari qanday turlaga bo‘linadi? reja: 1. ko’chma nasoslar haqida 2. nasoslarning qoʻllanish soxalari. 3. nasoslarning asosiy energetik koʻrsatkichlari. nasos stansiyasi - suyukliklarni yuqoriga koʻtarish uchun moʻljallangan bino; nasos agregati va quvurlardan iborat inshoot. nasos stansiyasiga boshkarish apparatlari, elektr n. yeda esa taqsimlash qurilmalari, pasaytirish pod-stansiyalari, yigʻish-soʻrish va bosim kollektorlari, qoʻshimcha jihozlar (asosiy nasoslarni ishga tushiradigan vakuumnasoslar, yongʻinga qarshi ji-hozlar, moy xoʻjaligi va boshqalar) kiradi. nasos agregati soʻrish quvuri, nasos, dvigatel, uzatish mexanizmi, teskari klapanli bosim truboprovo-di va zulfindan iborat boʻladi. me-liorativ (sugʻorish) nasos stansiyasining qoʻzgʻalmas va suzuvchi xillari bor. suzuvchi n. yeda nasos va kuch qurilmalari ponton yoki barjalarga oʻrnatiladi. kema qatnaydigan yirik kanallarni suv bilan taʼminlash, suv omborlarini suv bilan toʻldirish, sugʻorish inshootlari va boshqa uchun yirik nasos stansiyasi qoʻllaniladi. vodoprovod nasos stansiyasi suvni manbadan suv taʼminoti joyiga koʻtaruvchi va undan vodoprovod inshootlariga yoki rezervuarga hamda tozalangan suvni vodoprovod tarmogʻiga uzatuvchi koʻtarish st-yalaridan iborat. kanalizatsiya nasos …

2 / 17

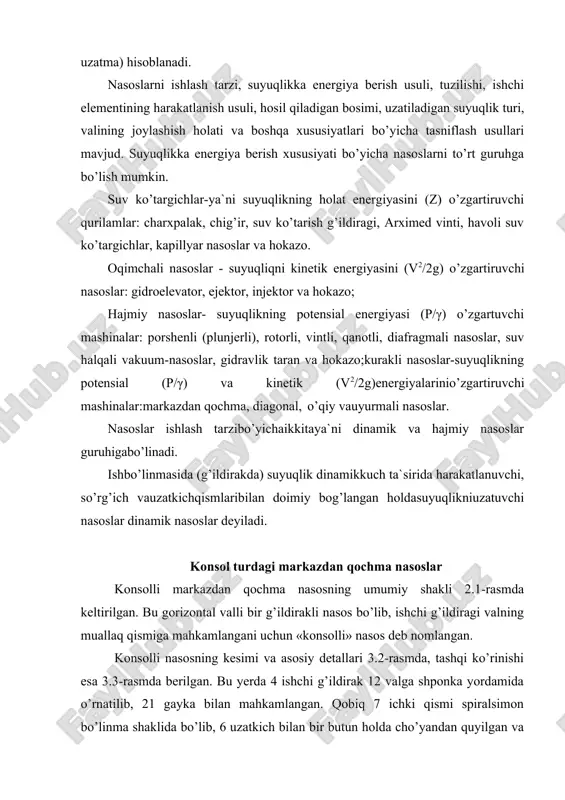

ilishi, ishchi elementining harakatlanish usuli, hosil qiladigan bosimi, uzatiladigan suyuqlik turi, valining joylashish holati va boshqa xususiyatlari bo’yicha tasniflash usullari mavjud. suyuqlikka energiya berish xususiyati bo’yicha nasoslarni to’rt guruhga bo’lish mumkin. suv ko’targichlar-ya`ni suyuqlikning holat energiyasini (z) o’zgartiruvchi qurilamlar: charxpalak, chig’ir, suv ko’tarish g’ildiragi, arximed vinti, havoli suv ko’targichlar, kapillyar nasoslar va hokazo. oqimchali nasoslar - suyuqliqni kinetik energiyasini (v2/2g) o’zgartiruvchi nasoslar: gidroelevator, ejektor, injektor va hokazo; hajmiy nasoslar- suyuqlikning potensial energiyasi (p/γ) o’zgartuvchi mashinalar: porshenli (plunjerli), rotorli, vintli, qanotli, diafragmali nasoslar, suv halqali vakuum-nasoslar, gidravlik taran va hokazo;kurakli nasoslar-suyuqlikning potensial (p/γ) va kinetik (v2/2g)energiyalarinio’zgartiruvchi mashinalar:markazdan qochma, diagonal, o’qiy vauyurmali nasoslar. nasoslar ishlash tarzibo’yichaikkitaya`ni dinamik va hajmiy nasoslar guruhigabo’linadi. ishbo’linmasida (g’ildirakda) suyuqlik dinamikkuch ta`sirida harakatlanuvchi, so’rg’ich vauzatkichqismlaribilan doimiy bog’langan holdasuyuqlikniuzatuvchi nasoslar dinamik nasoslar deyiladi. konsol turdagi markazdan qochma nasoslar konsolli markazdan qochma nasosning umumiy shakli 2.1-rasmda keltirilgan. bu gorizontal valli bir g’ildirakli nasos bo’lib, ishchi g’ildiragi valning muallaq qismiga mahkamlangani …

3 / 17

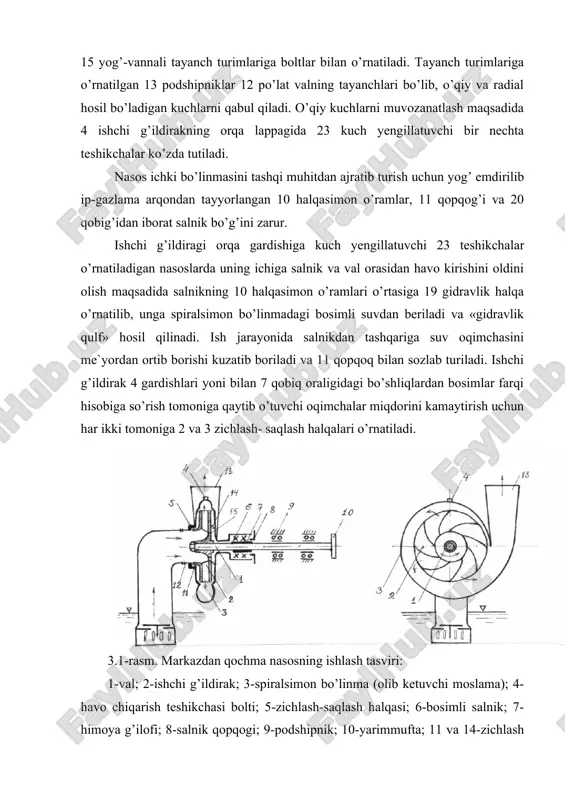

bo’ladigan kuchlarni qabul qiladi. o’qiy kuchlarni muvozanatlash maqsadida 4 ishchi g’ildirakning orqa lappagida 23 kuch yengillatuvchi bir nechta teshikchalar ko’zda tutiladi. nasos ichki bo’linmasini tashqi muhitdan ajratib turish uchun yog’ emdirilib ip-gazlama arqondan tayyorlangan 10 halqasimon o’ramlar, 11 qopqog’i va 20 qobig’idan iborat salnik bo’g’ini zarur. ishchi g’ildiragi orqa gardishiga kuch yengillatuvchi 23 teshikchalar o’rnatiladigan nasoslarda uning ichiga salnik va val orasidan havo kirishini oldini olish maqsadida salnikning 10 halqasimon o’ramlari o’rtasiga 19 gidravlik halqa o’rnatilib, unga spiralsimon bo’linmadagi bosimli suvdan beriladi va «gidravlik qulf» hosil qilinadi. ish jarayonida salnikdan tashqariga suv oqimchasini me`yordan ortib borishi kuzatib boriladi va 11 qopqoq bilan sozlab turiladi. ishchi g’ildirak 4 gardishlari yoni bilan 7 qobiq oraligidagi bo’shliqlardan bosimlar farqi hisobiga so’rish tomoniga qaytib o’tuvchi oqimchalar miqdorini kamaytirish uchun har ikki tomoniga 2 va 3 zichlash- saqlash halqalari o’rnatiladi. 3.1-rasm. markazdan qochma nasosning ishlash tasviri: 1-val; 2-ishchi g’ildirak; 3-spiralsimon bo’linma (olib ketuvchi moslama); 4-havo …

4 / 17

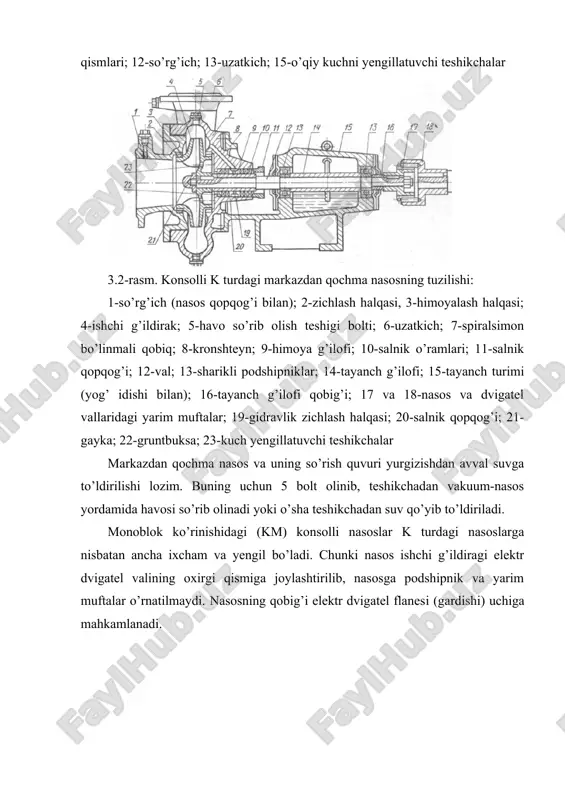

ka; 22-gruntbuksa; 23-kuch yengillatuvchi teshikchalar markazdan qochma nasos va uning so’rish quvuri yurgizishdan avval suvga to’ldirilishi lozim. buning uchun 5 bolt olinib, teshikchadan vakuum-nasos yordamida havosi so’rib olinadi yoki o’sha teshikchadan suv qo’yib to’ldiriladi. monoblok ko’rinishidagi (km) konsolli nasoslar k turdagi nasoslarga nisbatan ancha ixcham va yengil bo’ladi. chunki nasos ishchi g’ildiragi elektr dvigatel valining oxirgi qismiga joylashtirilib, nasosga podshipnik va yarim muftalar o’rnatilmaydi. nasosning qobig’i elektr dvigatel flanesi (gardishi) uchiga mahkamlanadi. 3.3-rasm. konsolli k turdagi nasos agregatning tashqi ko’rinishi konsolli markazdan qochma nasoslar qishloq xo’jaligi, sanoat, transport va boshqa sohalarda keng tarqalgan bo’lib, harorati 850s gacha bo’lgan toza suv va boshqa noagressiv suyuqliklarni uzatish uchun mo’ljallangan. bu nasoslar suyuqlik uzatishi q=1,5…98 l/s va bosimi h=9…95 m chegaralarda ishlab chiqariladi. konsolli k turdagi nasoslarning kamchiligi: - o’qiy kuchlar nomuvozanatligi podshipniklarning ishlash muddatini qisqartiradi; - kuch yengillatuvchi teshikchalar nasosning fikni kamaytiradi; -qobig’ining vertikal tekislikda ochilishi ta`mirlashni qiyinlashtiradi, chunki so’rish quvurini ham …

5 / 17

usiyatlarga ega; qobig’i ochilishi gorizontal tekislikda bo’lganligi sababli ta`mirlashda ochish-yig’ish ancha oson. nasos detallarining tuzilish sxemasi 3.4-rasmda keltirilgan. ishchi g’ildirak 2 ikki tomonidan tashqi gardishlar va ichki tomondan 1 valga mahkamlangan g’ilofdan iborat. 3.4-rasm. markazdan qochma d turdagi nasosning tuzilishi sxemasi: 1-val; 2-ishchi g’ildirak; 3-qobiq ichidagi spiralsimon olib ketuvchi moslama (kanal); 4-havo so’rib olish teshikchasi qopqog’i; 5-zichlash-saqlash halqasi; 61-so’rish salnigi; 7-himoya g’ilofi; 8-salnik qopqogi; 9-podshipnik; 10-yarimmufta; 16-oziqlantiruvchi quvurcha;.17-gidravlik zichlash halqasi bosimli suyuqlikni 3 spiralsimon moslamadan so’rish qismiga qaytib oqib o’tishini kamaytirish uchun 5 zichlash halqalari ishchi g’ildirak gardishining o’ng va chap tomonlariga kichik o’lchamdagi tirqish bilan o’rnatiladi. g‘ilof 7 valni himoyalash bilan birga ishchi g’ildirakni o’q bo’yicha siljishiga yo’l qo’ymaydi. qobiqdan 1 valni chiqish joylariga har ikki tomonidan 61 so’rish salniklari va 17 gidravlik halqa o’rnatilib, havo so’rilishga yo’l qo’ymaslik va sovitish uchun unga 16 oziqlantiruvchi quvurcha bilan 3 spiralsimon olib ketuvchi moslamadagi bosimli suvdan yuboriladi. valning tayanchi 9 podshipniklar …
