1 / 16

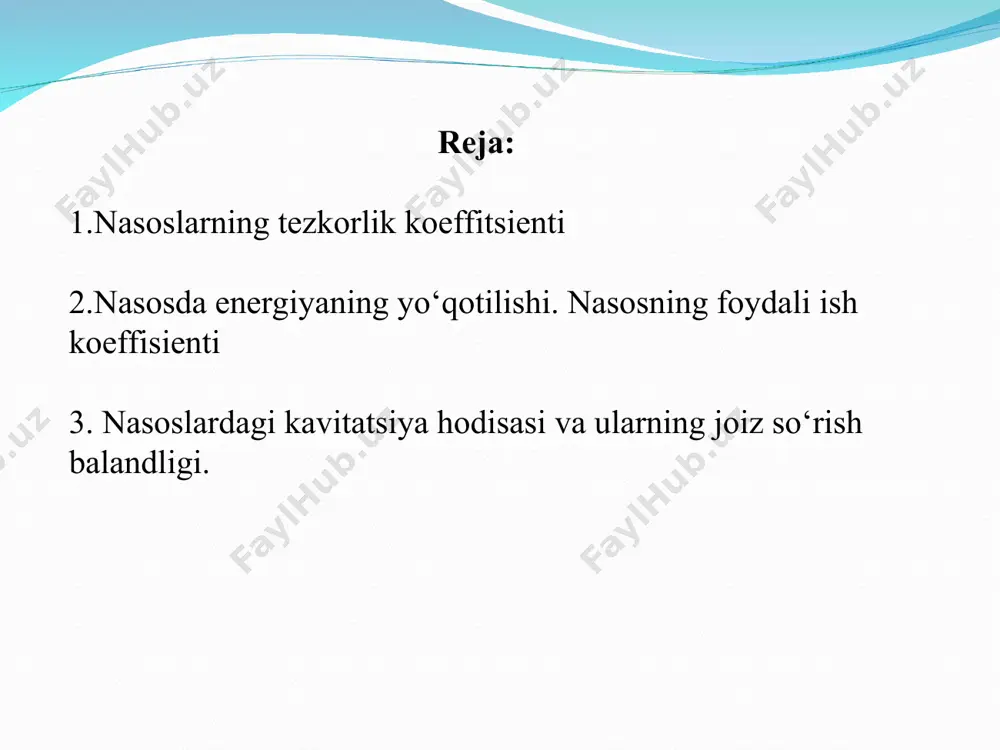

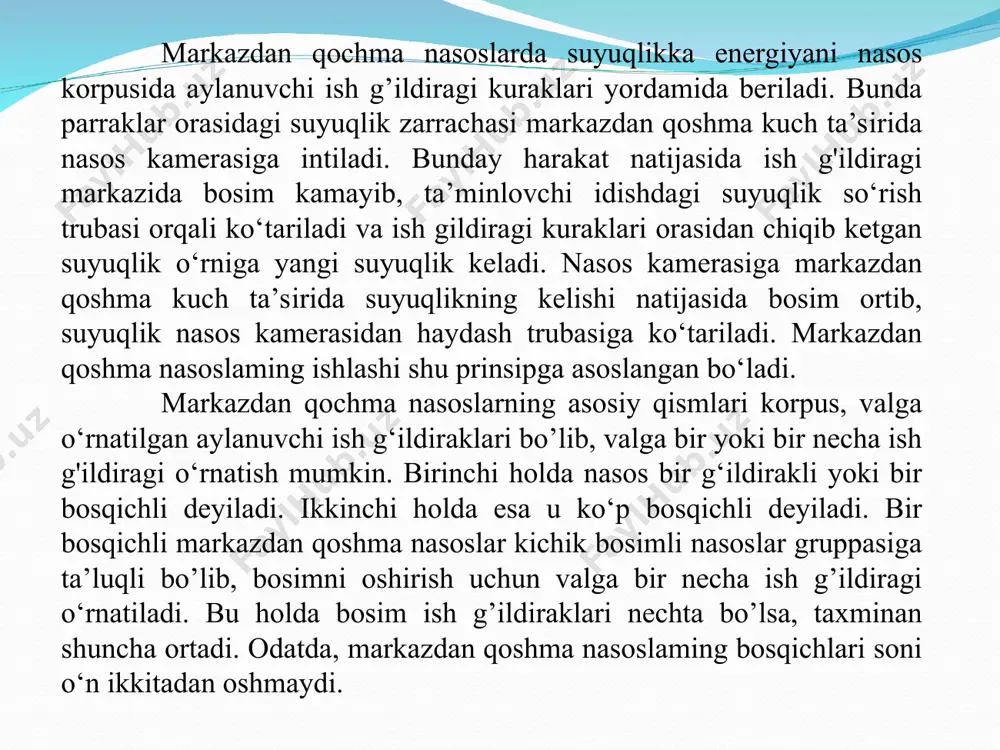

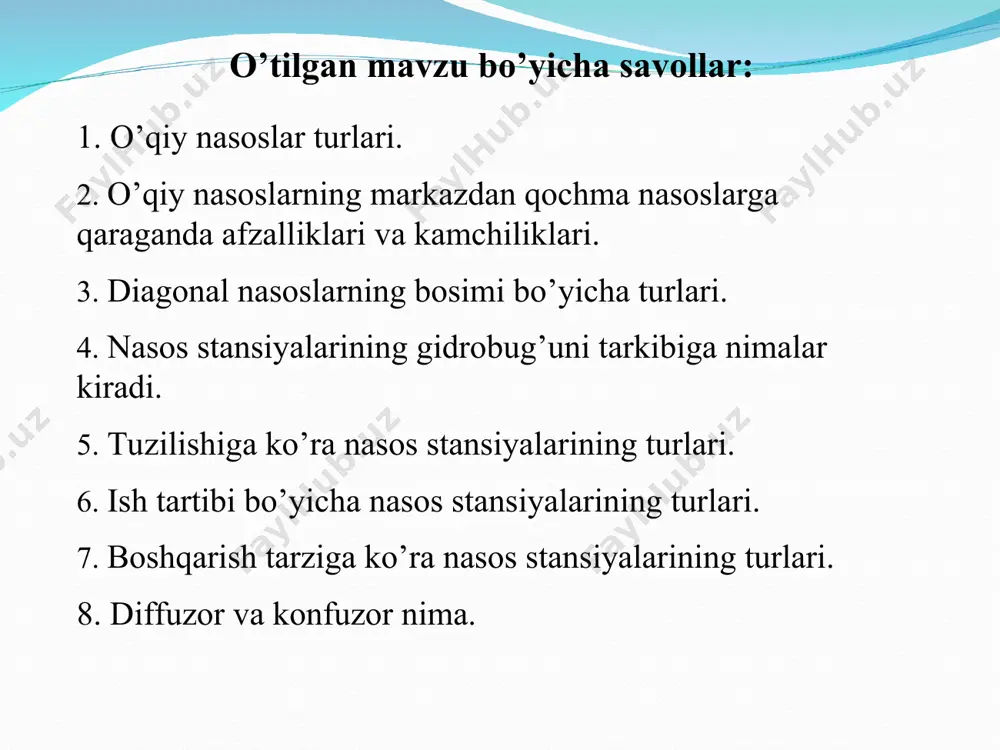

xajmiy nasoslar reja: nasoslarning tezkorlik koeffitsienti nasosda energiyaning yo‘qotilishi. nasosning foydali ish koeffisienti 3. nasoslardagi kavitatsiya hodisasi va ularning joiz so‘rish balandligi. o’tilgan mavzu bo’yicha savollar: 1. o’qiy nasoslar turlari. 2. o’qiy nasoslarning markazdan qochma nasoslarga qaraganda afzalliklari va kamchiliklari. 3. diagonal nasoslarning bosimi bo’yicha turlari. 4. nasos stansiyalarining gidrobug’uni tarkibiga nimalar kiradi. 5. tuzilishiga ko’ra nasos stansiyalarining turlari. 6. ish tartibi bo’yicha nasos stansiyalarining turlari. 7. boshqarish tarziga ko’ra nasos stansiyalarining turlari. 8. diffuzor va konfuzor nima. markazdan qochma nasoslarda suyuqlikka energiyani nasos korpusida aylanuvchi ish g’ildiragi kuraklari yordamida beriladi. bunda parraklar orasidagi suyuqlik zarrachasi markazdan qoshma kuch ta’sirida nasos kamerasiga intiladi. bunday harakat natijasida ish g'ildiragi markazida bosim kamayib, ta’minlovchi idishdagi suyuqlik so‘rish trubasi orqali ko‘tariladi va ish gildiragi kuraklari orasidan chiqib ketgan suyuqlik o‘rniga yangi suyuqlik keladi. nasos kamerasiga markazdan qoshma kuch ta’sirida suyuqlikning kelishi natijasida bosim ortib, suyuqlik nasos kamerasidan haydash trubasiga ko‘tariladi. markazdan qoshma nasoslaming …

2 / 16

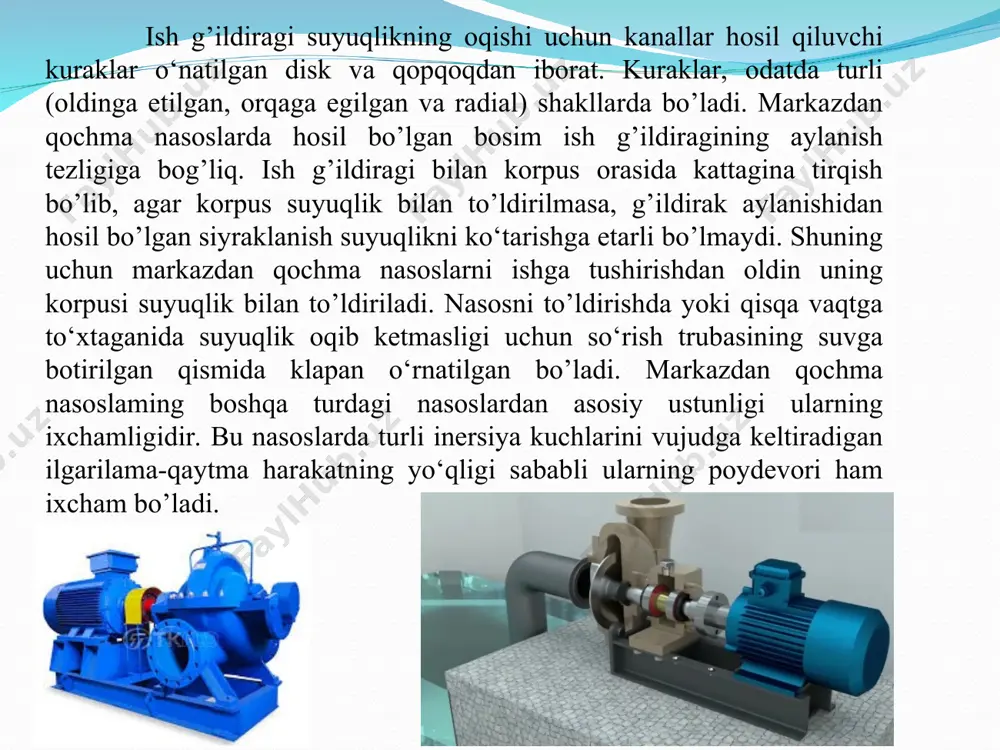

aklar o‘natilgan disk va qopqoqdan iborat. kuraklar, odatda turli (oldinga etilgan, orqaga egilgan va radial) shakllarda bo’ladi. markazdan qochma nasoslarda hosil bo’lgan bosim ish g’ildiragining aylanish tezligiga bog’liq. ish g’ildiragi bilan korpus orasida kattagina tirqish bo’lib, agar korpus suyuqlik bilan to’ldirilmasa, g’ildirak aylanishidan hosil bo’lgan siyraklanish suyuqlikni ko‘tarishga etarli bo’lmaydi. shuning uchun markazdan qochma nasoslarni ishga tushirishdan oldin uning korpusi suyuqlik bilan to’ldiriladi. nasosni to’ldirishda yoki qisqa vaqtga to‘xtaganida suyuqlik oqib ketmasligi uchun so‘rish trubasining suvga botirilgan qismida klapan o‘rnatilgan bo’ladi. markazdan qochma nasoslaming boshqa turdagi nasoslardan asosiy ustunligi ularning ixchamligidir. bu nasoslarda turli inersiya kuchlarini vujudga keltiradigan ilgarilama-qaytma harakatning yo‘qligi sababli ularning poydevori ham ixcham bo’ladi. natijada nasos va unga tegishli asosning, xizmat va ta’mir ishlarining qiymati kam bo’ladi. ikkinchidan, nasosning tez-tez buzilib turishga sabab bo’ladigan klapanlar va boshqa turli detallar bo’lmaydi. uchinchidan, harakat bitta val orqali berilib, murakkab uzatuvchi mexanizmlarning hojati bo’lmaydi. markazdan qochma nasoslar bosim juda katta …

3 / 16

da, nasosga berilgan energiya nasosdan olingan energiyaga nisbatan ko‘p bo‘lib, ularning farqi energiyaning yo‘qotilishini ko‘rsatadi. bu yo‘qotish uch xil yo‘qotishdan tarkib topadi: -mexanik yo‘qotish; -hajmiy yo‘qotish; -gidravlik yo‘qotish. mexanik yo'qotish valga berilgan energiya bilan ish g‘ildiragi kuraklarining suyuqlikka bergan energiyasining farqini bildiradi. agar valga berilgan energiyani e deb belgilasak, u holda quyidagi nisbat nasosda energiyaning yo‘qotilishi. nasosning foydali ish koeffisienti mexanik yo‘qotishni baholovchi, mexanik foydali ish koeffisienti deyiladi. mexanik yo‘qotishning asosiy turlari podshipnik va sal’nikda ishqalanish kuchini yengish uchun sarf bo’lgan yo‘qotishdan iborat. podshipnikdagi dumalash ishqalanishini gidrodinamik moylash nazariyasidagi petrov formulasi yordamida topish mumkin: hajmiy yo'qotish nasos so‘rayotgan suyuqlikka sarflangan energiya bilan nasosdan chiqayotgan suyuqlik energiyasining farqini bildiradi. hajmiy yo‘qotishi chiqarilayotgan suyuqlik miqdorining so‘rilayotgan suyuqlik miqdoriga nisbatini ko‘rsatuvchi hajmiy fik bilan baholanadi: so‘rilayotgan va chiqarilayotgan suyuqlik miqdorlarining farqi nasos korpusidan chiqib ketuvchi yoki ish diski atrofida aylanuvchi suyuqlik miqdoriga teng. agar tiqilma qattiq zichlansa, salnik qizib ketishi, bo‘sh bo’lsa suyuqlik …

4 / 16

dir. buning uchun turli sharoitda nasosning qanday ishlashi to‘g‘risida ma’lumot bo’lishi kerak. bunday ma’lumot nasoslaring harakteristikalari ko‘rinishida beriladi. bosim, quvvat va foydali ish koeffisientining sarfga bog‘liqlik grafiklari nasosning xarakteristikalari deb ataladi: markazdan qochma nasosning ishchi xarakteristikasi nasoslardagi kavitatsiya hodisasi va ularning joiz so‘rish balandligi kavitatsiya deb, suyuqlik oqimi biror nuqtasida bosimning keskinlik (kritik) miqdorigacha ya’ni uning to‘yingan bug‘lari (elastik) bosimi darajasiga pasayishi natijasida oqimning uzluksizlik xususiyati buzilishiga aytiladi. bu jarayon suyuqliqda gazlar va bug‘lar bilan to‘lgan kavitatsion pufakchalar hosil bo‘lishga sabab bo‘ladi. kavitatsiyaning rivojlanishi nasoslarning q, h, n va η kabi ko‘rsatkichlarni pasayishga olib keladi, ularda shovqin, har-xil ovozlar va qaltirash vujudga keladi. kavitatsiya hodisasi nasoslarning ish tartibini buzishga va uning ishchi detallarini yemirilishiga sabab bo‘lgani uchun quyidagi yo‘nalishlar bo‘yicha unga qarshi kurash choralari olib boriladi: a) konstruktiv tadbirlar, ya’ni detallari oqimning silliq harakatini ta’minlaydigan, tuzilishi mukammal nasoslar ishlab chiqarish; b) texnologik tadbirlar o‘z navbatida 2 xil yo‘nalishda amalga oshirilishi …

5 / 16
