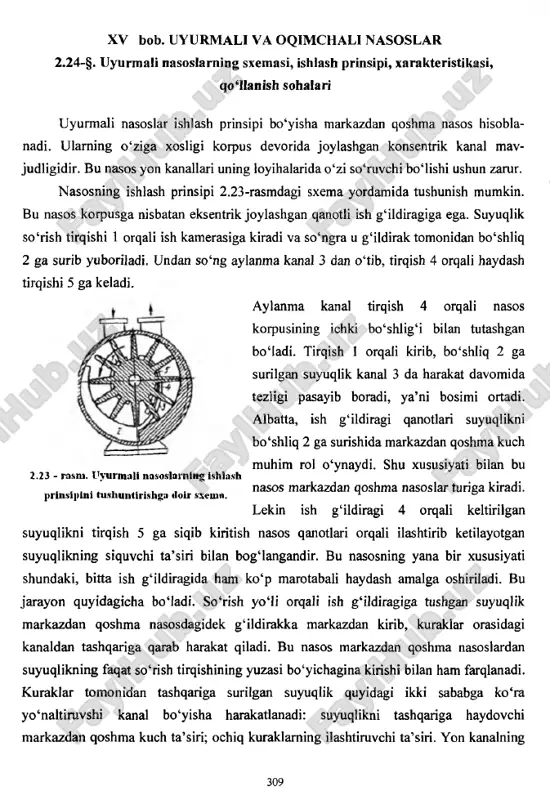

xv bob. uyurmali va oqimchali nasoslar 2.24-§. uyurmali nasoslarning sxemasi, ishlash prinsipi, xarakteristikasi, qo‘llanish sohalari uyurmali nasoslar ishlash prinsipi bo‘yisha markazdan qoshma nasos hisobla nadi. ularning o‘ziga xosligi korpus devorida joylashgan konsentrik kanal mav- judligidir. bu nasos yon kanallari uning loyihalarida o‘zi so‘ruvchi bo‘lishi ushun zarur. nasosning ishlash prinsipi 2.23-rasmdagi sxema yordamida tushunish mumkin. bu nasos korpusga nisbatan eksentrik joylashgan qanotli ish g‘ildiragiga ega. suyuqlik so‘rish tirqishi 1 orqali ish kamerasiga kiradi va so‘ngra u g‘ildirak tomonidan bo‘shliq 2 ga surib yuboriladi. undan so‘ng aylanma kanal 3 dan o‘tib, tirqish 4 orqali haydash tirqishi 5 ga keladi. aylanma kanal tirqish 4 orqali nasos korpusining ichki bo‘shlig‘i bilan tutashgan bo‘ladi. tirqish 1 orqali kirib, bo‘shliq 2 ga surilgan suyuqlik kanal 3 da harakat davomida tezligi pasayib boradi, ya’ni bosimi ortadi. albatta, ish g‘ildiragi qanotlari suyuqlikni bo'shliq 2 ga surishida markazdan qoshma kuch muhim rol o‘ynaydi. shu xususiyati bilan bu nasos markazdan …

2 / 11

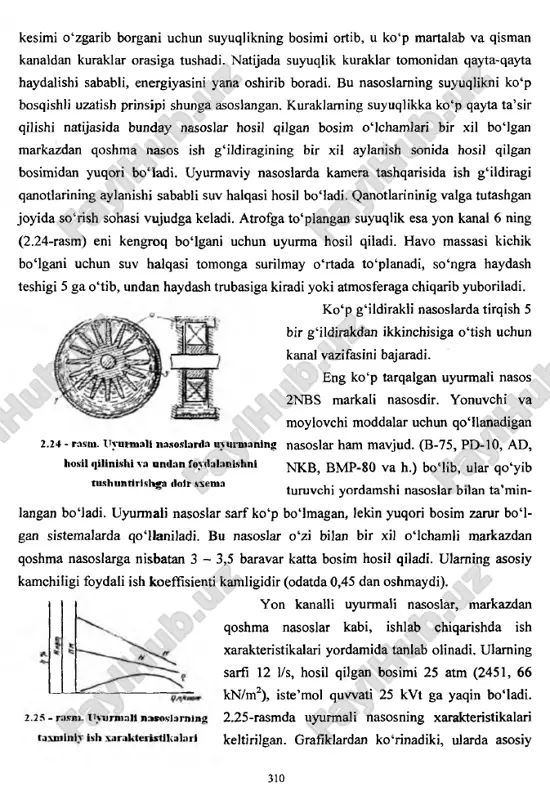

alning 2.23 - rasm. uyurmali nasoslarning ishlash prinsipini tushuntirishga doir surna. kesimi o‘zgarib borgani uchun suyuqlikning bosimi ortib, u ko‘p martalab va qisman kanaldan kuraklar orasiga tushadi. natijada suyuqlik kuraklar tomonidan qayta-qayta haydalishi sababli, energiyasini yana oshirib boradi. bu nasoslaming suyuqlikni ko‘p bosqishli uzatish prinsipi shunga asoslangan. kuraklaming suyuqlikka ko‘p qayta ta’sir qilishi natijasida bunday nasoslar hosil qilgan bosim o‘lchamlari bir xil bo‘lgan markazdan qoshma nasos ish g‘ildiragining bir xil aylanish sonida hosil qilgan bosimidan yuqori bo‘ladi. uyurmaviy nasoslarda kamera tashqarisida ish g‘ildiragi qanotlarining aylanishi sababli suv halqasi hosil bomadi. qanotlarininig valga tutashgan joyida so‘rish sohasi vujudga keladi. atrofga to‘plangan suyuqlik esa yon kanal 6 ning (2.24-rasm) eni kengroq bomgani uchun uyurma hosil qiladi. havo massasi kichik bomgani uchun suv halqasi tomonga surilmay o‘rtada to‘planadi, so‘ngra haydash teshigi 5 ga o‘tib, undan haydash trubasiga kiradi yoki atmosferaga chiqarib yuboriladi. ko‘p gmldirakli nasoslarda tirqish 5 bir gmldirakdan ikkinchisiga o‘tish uchun kanal …

3 / 11

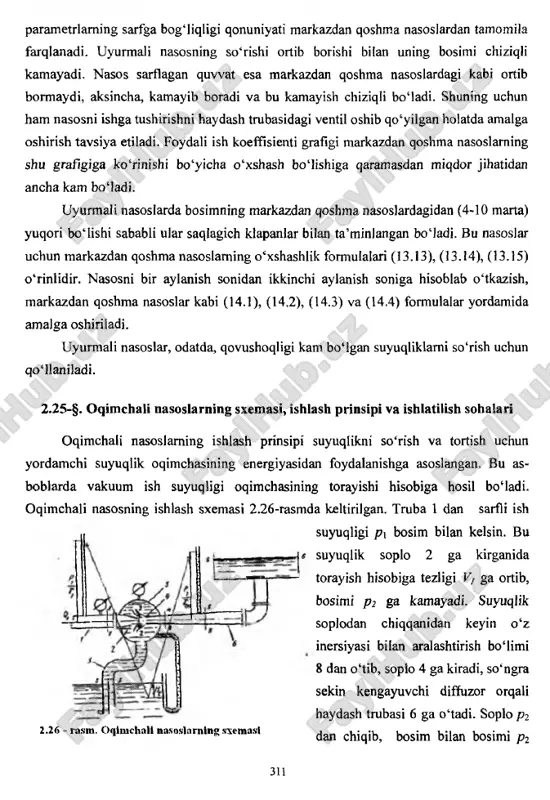

ulaming sarfi 12 1/s, hosil qilgan bosimi 25 atm (2451, 66 kn/m2), iste’mol quwati 25 kvt ga yaqin bomadi. 2.25-rasmda uyurmali nasosning xarakteristikalari keltirilgan. grafiklardan ko‘rinadiki, ularda asosiy parametrlaming sarfga bog‘liqligi qonuniyati markazdan qoshma nasoslardan tamomila farqlanadi. uyurmali nasosning so‘rishi ortib borishi bilan uning bosimi chiziqli kamayadi. nasos sarflagan quvvat esa markazdan qoshma nasoslardagi kabi ortib bormaydi, aksincha, kamayib boradi va bu kamayish chiziqli bo‘ladi. shuning uchun ham nasosni ishga tushirishni haydash trubasidagi ventil oshib qo‘yilgan holatda amalga oshirish tavsiya etiladi. foydali ish koeffisienti grafigi markazdan qoshma nasoslarning shu grafigiga ko‘rinishi bo‘yicha o‘xshash bo‘lishiga qaramasdan miqdor jihatidan ancha kam bo‘ladi. uyurmali nasoslarda bosimning markazdan qoshma nasoslardagidan (4-10 marta) yuqori bo‘iishi sababli ular saqlagich klapanlar bilan ta’minlangan bo'ladi. bu nasoslar uchun markazdan qoshma nasoslarning o‘xshashlik formulalari (13.13), (13.14), (13.15) o‘rinlidir. nasosni bir aylanish sonidan ikkinchi aylanish soniga hisoblab o'tkazish, markazdan qoshma nasoslar kabi (14.1), (14.2), (14.3) va (14.4) formulalar yordamida amalga …

4 / 11

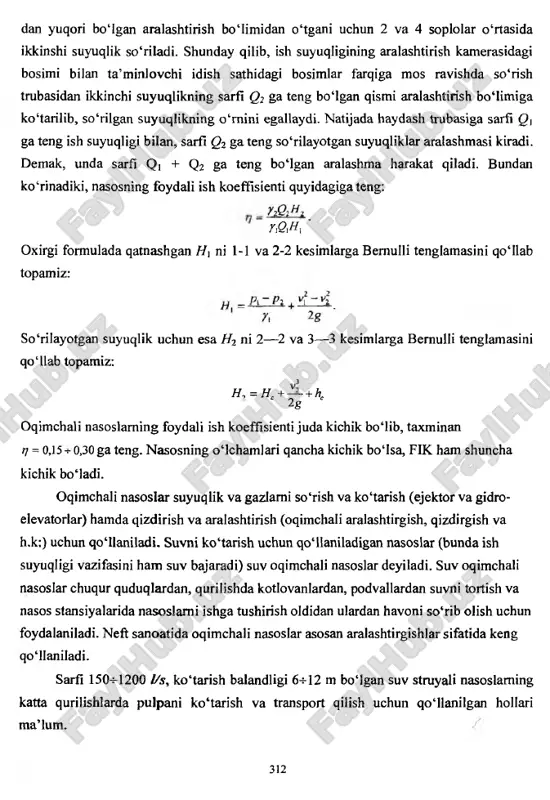

ekin kengayuvchi diffuzor orqali haydash trubasi 6 ga o‘tadi. soplo p2 dan chiqib, bosim bilan bosimi p2 2.26 - rasm. oqimchali nasoslarning sxemasi dan yuqori bo‘igan aralashtirish bo‘limidan o‘tgani uchun 2 va 4 soplolar o'rtasida ikkinshi suyuqlik so‘riladi. shunday qilib, ish suyuqligining aralashtirish kamerasidagi bosimi bilan ta’minlovchi idish sathidagi bosimlar farqiga mos ravishda so'rish trubasidan ikkinchi suyuqlikning sarfi q2 ga teng bo‘lgan qismi aralashtirish bo‘limiga ko‘tarilib, so‘rilgan suyuqlikning o‘mini egallaydi. natijada haydash trubasiga sarfi qt ga teng ish suyuqligi bilan, sarfi q2 ga teng so‘rilayotgan suyuqliklar aralashmasi kiradi. demak, unda sarfi ch + q2 ga teng bo‘lgan aralashma harakat qiladi. bundan koyinadiki, nasosning foydali ish koeffisienti quyidagiga teng: ra n , ■ oxirgi formulada qatnashgan # , ni 1-1 va 2-2 kesimlarga bemulli tenglamasini qo‘llab topamiz: so‘rilayotgan suyuqlik uchun esa h2 ni 2—2 va 3— 3 kesimlarga bemulli tenglamasini qo‘llab topamiz: v3 ya, = hc+ — + hc 2 g …

5 / 11

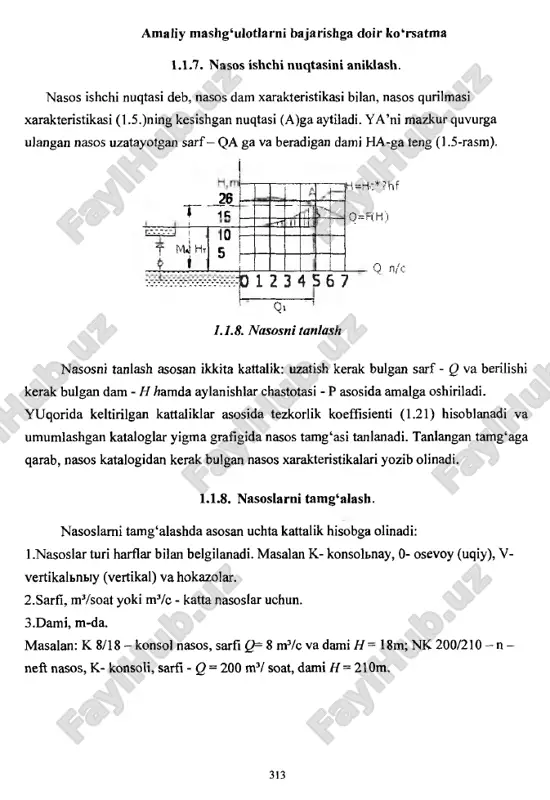

. 1.1.7. nasos ishchi nuqtasini aniklash. nasos ishchi nuqtasi deb, nasos dam xarakteristikasi bilan, nasos qurilmasi xarakteristikasi (1.5.)ning kesishgan nuqtasi (a)ga aytiladi. ya ’ni mazkur quvurga ulangan nasos uzatayotgan sarf- qa ga va beradigan dami ha-ga teng (1.5-rasm). 26 t t if t mjht j i ■ 10 5 i-r-r* |h=hc*?hf q=rh) m 1 2 3 4 5 6 7 q l/s q> ‘ ' 1.1.8. nasosni tanlash nasosni tanlash asosan ikkita kattalik: uzatish kerak bulgan sarf - q va berilishi kerak bulgan dam - h /?amda aylanishlar chastotasi - p asosida amalga oshiriladi. yuqorida keltirilgan kattaliklar asosida tezkorlik koeffisienti (1.21) hisoblanadi va umumlashgan kataloglar yigma grafigida nasos tamg‘asi tanlanadi. tanlangan tamg‘aga qarab, nasos katalogidan kerak bulgan nasos xarakteristikalari yozib olinadi. 1.1.8. nasoslarni tamg‘alash. nasoslarni tamg‘alashda asosan uchta kattalik hisobga olinadi: 1 .nasoslar turi harflar bilan belgilanadi. masalan k- konsolbnay, 0- osevoy (uqiy), v- vertikalbnbiy (vertikal) va hokazolar. 2.sarfi, mvsoat …
