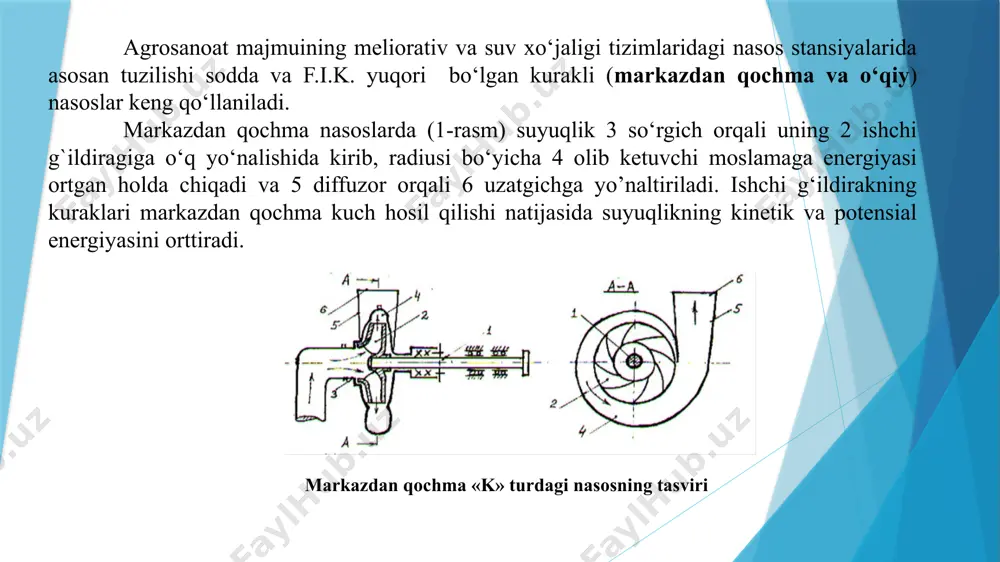

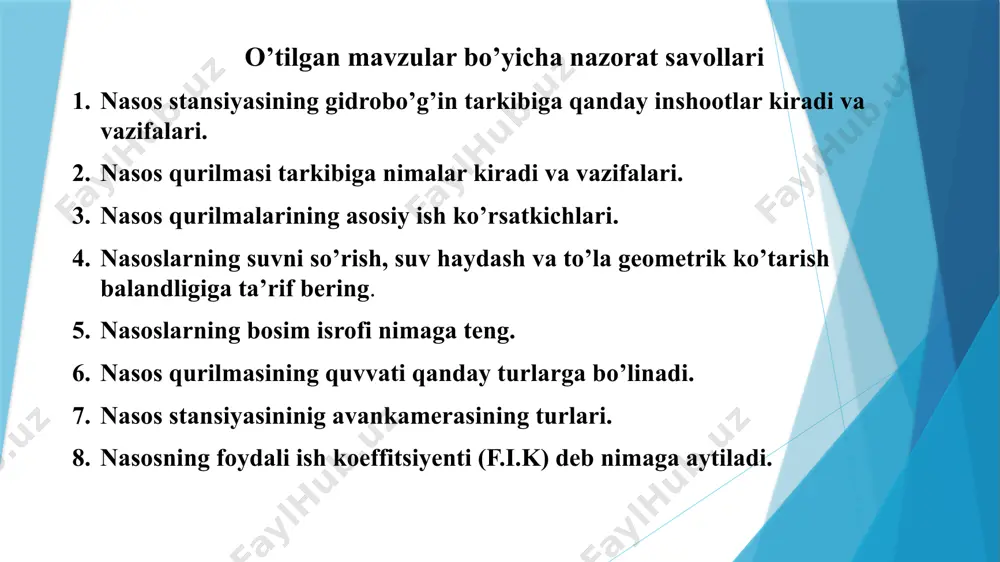

prezentatsiya powerpoint 2-amaliy. nasoslar katalogidan foydalanib, berilgan nasosning ishchi xarakteristikasini qurish. quvurlardagi gidravlik yo'qotishlarni nasosning berilgan suv sarfi uchun aniqlash o’tilgan mavzular bo’yicha nazorat savollari nasos stansiyasining gidrobo’g’in tarkibiga qanday inshootlar kiradi va vazifalari. nasos qurilmasi tarkibiga nimalar kiradi va vazifalari. nasos qurilmalarining asosiy ish ko’rsatkichlari. nasoslarning suvni so’rish, suv haydash va to’la geometrik ko’tarish balandligiga ta’rif bering. nasoslarning bosim isrofi nimaga teng. nasos qurilmasining quvvati qanday turlarga bo’linadi. nasos stansiyasininig avankamerasining turlari. nasosning foydali ish koeffitsiyenti (f.i.k) deb nimaga aytiladi. agrosanoat majmuining meliorativ va suv xo‘jaligi tizimlaridagi nasos stansiyalarida asosan tuzilishi sodda va f.i.k. yuqori bo‘lgan kurakli (markazdan qochma va o‘qiy) nasoslar keng qo‘llaniladi. markazdan qochma nasoslarda (1-rasm) suyuqlik 3 so‘rgich orqali uning 2 ishchi g`ildiragiga o‘q yo‘nalishida kirib, radiusi bo‘yicha 4 olib ketuvchi moslamaga energiyasi ortgan holda chiqadi va 5 diffuzor orqali 6 uzatgichga yo’naltiriladi. ishchi g‘ildirakning kuraklari markazdan qochma kuch hosil qilishi natijasida suyuqlikning kinetik va potensial …

2 / 14

aydovchi markazdan qochma nasoslar («f»-fekal, «p»-qumli nasoslar, «b»-kul aralashmasi uchun, «gru»-loyqa uchun). tuzilishi bo‘yicha bunday nasoslar «k» turdagi nasosga o‘xshaydi, gorizontal yoki vertikal valli bo‘lishi mumkin. qum nasoslari bir bosqichli, konsolli, gorizontal va vertikal nasoslar, obraziv gidroaralashmalar (loyqa, qum, torfli, ko’mirli va boshqalar)ni haydash uchun hizmat qiladi. bu nasoslarning sarfi 7 – 16000 m3/soat, bosimi 8 – 80 m atrofida buladi. loyqa nasoslari (tuproq so’ruvchilari) quduqdan suv oluvchi (atn) va «etsv» turdagi markazdan qochma artezian nasoslari-ko‘p pog‘onali (g‘ildirakli), vertikal valli ko‘rinishda bo‘ladi 1-so‘ruvchi patrubkadagi to‘r; 2-nasos; 3-suv ko‘taruvchi bosimli quvur; 4- skvajinaga tushirilgan quvur; 5-tayanch ramasi; 6-elektrodvigatel; 7-monometr; 8-naporli patrubka; 9-zadvijka; 10-kuchlanish kabeli; 11-suvning dinamik sathi belgisi. nasoslarning ishchi nuqtasini aniqlash. dastlabki ma’lumotlar nasos stansiyasining o‘rta vazn geometrik naporini hisoblash q1, q2, q3, q4, q5 - kurs loyihasi topshirig‘ida berilgan aprel-avgust oylariga mos keluvchi nasos stansiyasining suv berish qiymatlari. t1, t2, t3, t4, t5 - suv berish oylarining sutkalarda berilgan …

3 / 14

e10.png image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.png image18.png image19.png image20.png image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.png max3 0,0030,0035,310/' ns fagarq msbolsa =-=- max3 0,004,3/' ns fagarq msbolsa = max ns n q q n = 2 '. g quvorv h nkq =+× 2 max h k q sd = /docprops/thumbnail.jpeg

4 / 14

5 / 14
