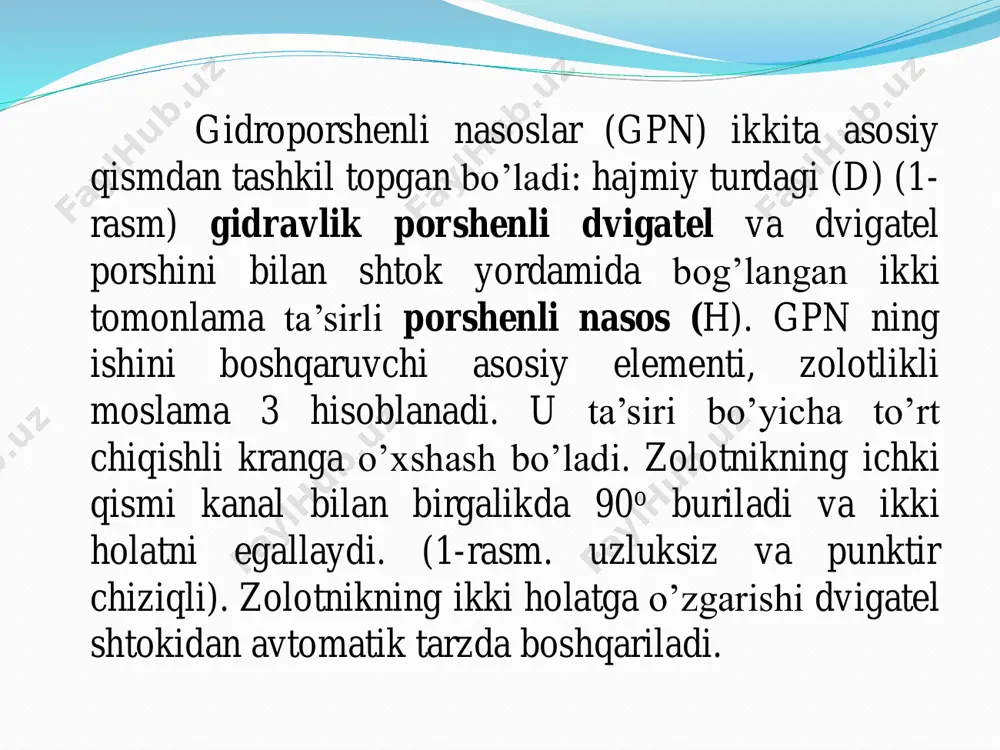

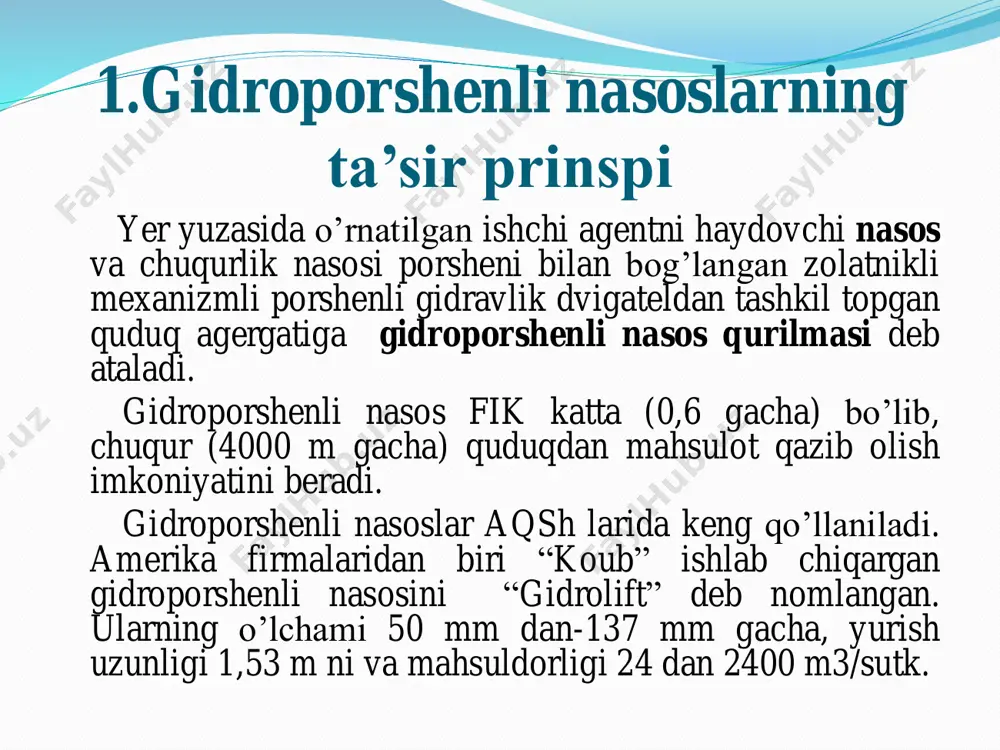

mavzu:gidroporshenli nasoslar reja: 1. gidroporshenli nasoslarning ta’sir prinspi 2. erkin gidroporshenli nasoslar 1.gidroporshenli nasoslarning ta’sir prinspi yer yuzasida o’rnatilgan ishchi agentni haydovchi nasos va chuqurlik nasosi porsheni bilan bog’langan zolatnikli mexanizmli porshenli gidravlik dvigateldan tashkil topgan quduq agergatiga gidroporshenli nasos qurilmasi deb ataladi. gidroporshenli nasos fik katta (0,6 gacha) bo’lib, chuqur (4000 m gacha) quduqdan mahsulot qazib olish imkoniyatini beradi. gidroporshenli nasoslar aqsh larida keng qo’llaniladi. amerika firmalaridan biri “koub” ishlab chiqargan gidroporshenli nasosini “gidrolift” deb nomlangan. ularning o’lchami 50 mm dan-137 mm gacha, yurish uzunligi 1,53 m ni va mahsuldorligi 24 dan 2400 m3/sutk. gidroporshenli nasoslar (gpn) ikkita asosiy qismdan tashkil topgan bo’ladi: hajmiy turdagi (d) (1- rasm) gidravlik porshenli dvigatel va dvigatel porshini bilan shtok yordamida bog’langan ikki tomonlama ta’sirli porshenli nasos (h). gpn ning ishini boshqaruvchi asosiy elementi, zolotlikli moslama 3 hisoblanadi. u ta’siri bo’yicha to’rt chiqishli kranga o’xshash bo’ladi. zolotnikning ichki qismi kanal bilan birgalikda 90o …

2 / 16

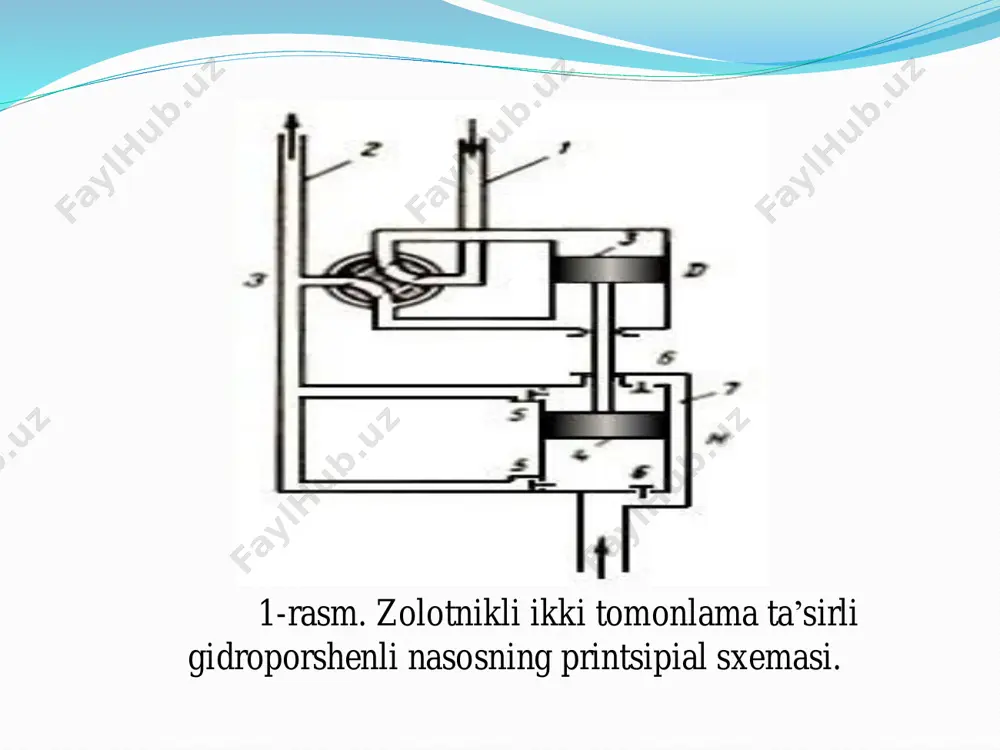

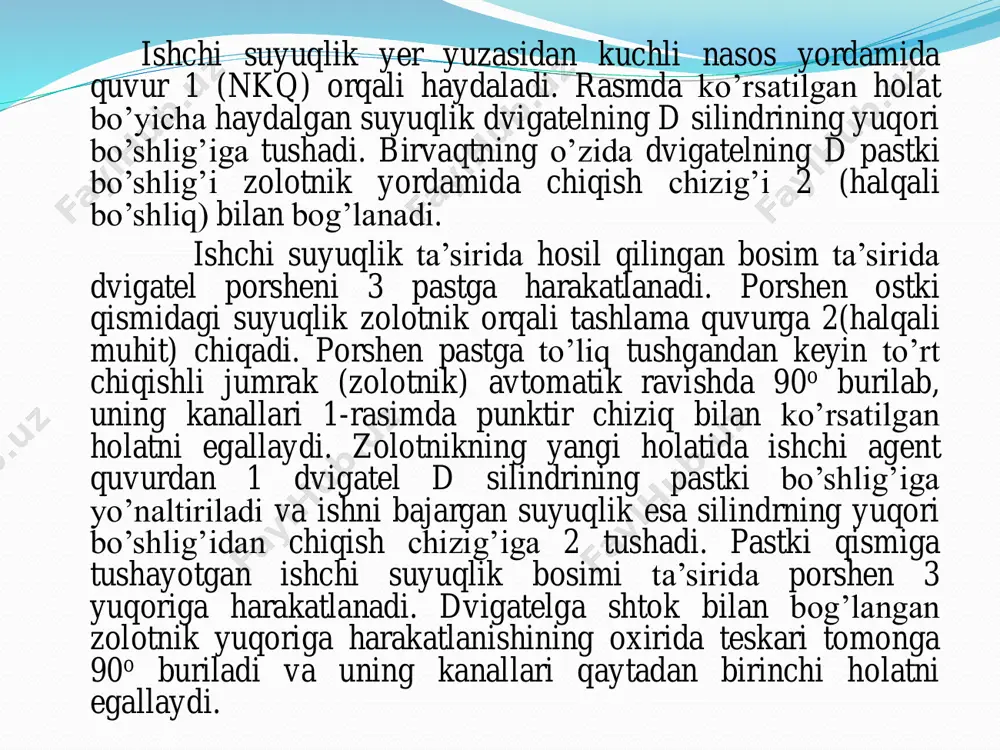

n keyin to’rt chiqishli jumrak (zolotnik) avtomatik ravishda 90o burilab, uning kanallari 1-rasimda punktir chiziq bilan ko’rsatilgan holatni egallaydi. zolotnikning yangi holatida ishchi agent quvurdan 1 dvigatel d silindrining pastki bo’shlig’iga yo’naltiriladi va ishni bajargan suyuqlik esa silindrning yuqori bo’shlig’idan chiqish chizig’iga 2 tushadi. pastki qismiga tushayotgan ishchi suyuqlik bosimi ta’sirida porshen 3 yuqoriga harakatlanadi. dvigatelga shtok bilan bog’langan zolotnik yuqoriga harakatlanishining oxirida teskari tomonga 90o buriladi va uning kanallari qaytadan birinchi holatni egallaydi. dvigatel porshenining harakatlanish tezligi va soni haydaladigan ishchi agent tezligiga bog’liq bo’ladi. quduq nasosi h porsheni (plunjer) 4 dvigatel shtoki bilan mustahkam briktirilgan, u ham oldinga va orqaga harakatlanadi. nasos silindri har ikkala tomonidan bittadan haydovchi 5 va so’ruchi 6 klapanlarga ega bo’ladi. porshen 4 pastga harakatlanishida qatlam suyuqligi nasosning botirilish chuqurligi ta’sirida hosil qilingan bosim ta’sirida aylanma kanal 7 va yuqori so’ruchi klapan 6 orqali nasos silindri ustki bo’shlig’iga tushadi. porshen 4 pastga harakatlanishida silindrning …

3 / 16

yerdan to’suvchi boshqariluchi klapan 5 dan maxsus kanal 7 orqali porshenning ustki bo’shlig’iga 4 tushadi. 2-rasm. differentsiyal turidagi gpnning printsipial sxemasi (bir tomonlama ta’sirli): a-pastga harakatlanishi, b-yuqoriga harakatlanishi porshenning 4 yuqori bo’shlig’i pastki bo’shlig’idan shtok hajmi miqdorida katta bo’ladi. yuqoridan ta’sir qiluvchi kuch pastidan katta bo’ladi va shuning uchun porshen 4 pastga harakatlanadi. u bilan birgalikda plunjer 1 nasos silindrida pastga harakatlanadi. plunjerdagi haydovchi klapan 2 ochiladi. dvigatel porshini pastga harakatlanishining oxirgi nuqtasida boshqaruvchi klapan 5 yopiladi va kanal 7 yopiladi(2, b). dvigatel yuqori bo’shlig’i kanal 8 va shtok tanasida hosil qilingan teshik nasos plunjeri usti va aylanma kanal orqali nasos quvuri 9 bilan bog’lanadi. porshen yuqoriga tomon harakatlangunch dvigatel porshni osti bosimi ortib boradi. yuqoriga harakatlanishida so’ruchi klapan 3 ochiladi va nasos silindri qatlam suyuqligi bilan to’ladi. yuqoriga harakatlanishining oxirgi nuqtasida boshqaruchi klapan mexanik ta’sirda kanalni 7 ochadi va kanalni 8 yopadi. pastga harakatlanishi sodir bo’ladi. 3-rasm. gidroporshenli nasos …

4 / 16

riladi. paker o’rnatilgandan keyin nkq chiqarib olinadi va u bilan pakerga o’rnatgich bilan gpn tushiriladi. ishchi suyuqlik nkq orqali haydaladi. ishlab bo’lgan va qatlam suyuqligi quvur ortki qismidan yer yuzasiga chiqariladi. 2.erkin gidroporshenli nasoslar gpn ni ta’mirlash uchun nkqda ko’tarish quduqdan barcha quvurlar tizmasini ko’tarish kerak bo’ladi. quduqda yer osti brigadasi ishlaydigan katta ish hajmini o’z ichiga oladi. shuning uchun hozirgi vaqtda bir munch ko’proq tarqalgan erkin gpn ishlab chiqilgan(4-rasm). quduq ustida to’rt yo’lli jo’mrak - yuqori bosimni o’zgartiruchi. haydaladigan suyuqlikni nkq yo’naltirish va chiqariluchi syuqlikni halqa qismidan olish, yoki teskari jarayonni amalgam oshirish uchun xizmat qiladi. 4.-rasm. erkin gpn li quduqdan suyuqlik ko’tarish sxemasi: a-nasosni ko’tarish, b-ustki tutqich bilan ushlash: i-ishchi bosim; ii-quduq tubi bosimi; iii-ortiqcha gidrostatik bosim quduqni erkin gpn bilan jixozlashda nkq ning pastki qismiga teskari klapan o’rnatiladi. teskari klapan bilan ushlangan holatda nkq neft bilan to’ldirilgandan keyin gpn haydalayotgan suyuqlik bilan pastga qarab suriladi. bunda to’rt …

5 / 16

im hosil qilish uchun nkq oraligiga halqali qismga haydaladi. gpn ma’lum bir bosimda o’rnatiluchi stakandan chiqadi va nkq bo’ylab yuqoriga harakatlana boshlaydi (4,a-rasm) tutgich bilan nasosni ushlash (4, b-rasm) bilan birgalikda haydovchi agregat ham to’xtatiladi, shundan keyin quduq usti ochiladi va nasos olinadi. erkin gpnni tushirish va ko’tarish tezligi ishchi suyuqlik sarfi va zichlovchi manjet holati bilan aniqlanadi. nasosni quduqqa tushirish kichik bosimda amalga oshiriladi. nasos o’rnatiluvchi stakandan katta bosim bilan chiqariladi. erkin gpn ni 2000 m cuqurlikka tushirish va ko’tarish jarayonini bir kishi 2-2,5 soatda amalga oshiradi. ko’tarilgan nasos quduqdan tutgich bilan qo’lda boshqariladigan lebedka va kichik tal yordamida olinadi. bu gpn eng yaxshi tomonidan biri hisoblanadi. gpn korpusining tashqi diyametri hardoyim nkq ichki diyametridan kichik bo’ladi, shuning uchun gpn ning uzatishi quvur bilan tushiriladigan boshqa nasoslardan kichik bo’ladi. quduq ustida gpnni yuritish uchun nkqga ishchi suyuqlik haydovchi nasos o’rnatiladi. individual tizimda har bir quduqqa haydovch nasos o’rnatiladi, guruhiy …
