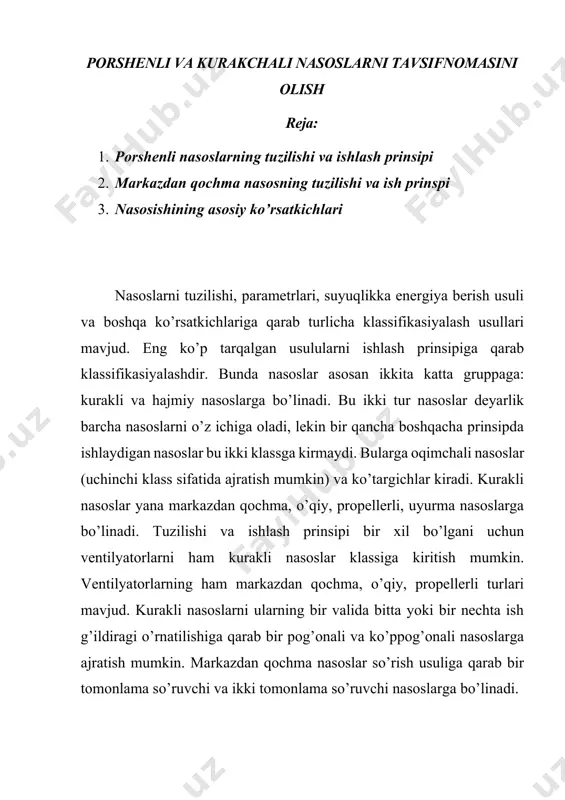

o‘zbekiston respublikasi oliy ta’lim va inovatsialar ta’lim vazirligi farg‘ona davlat universiteti texnalogik ta’lim yo‘nalishi texnik mehanik fanidan 22.28-guruh talabasi bahramova zilolaxonning porshenli va kurakchali nasoslarni tavsifnomasini olish mavzusida mustaqil ishi farg‘ona 2023 porshenli va kurakchali nasoslarni tavsifnomasini olish reja: 1. porshenli nasoslarning tuzilishi va ishlash prinsipi 2. markazdan qochma nasosning tuzilishi va ish prinspi 3. nasosishining asosiy ko’rsatkichlari nasoslarni tuzilishi, parametrlari, suyuqlikka energiya berish usuli va boshqa ko’rsatkichlariga qarab turlicha klassifikasiyalash usullari mavjud. eng ko’p tarqalgan usulularni ishlash prinsipiga qarab klassifikasiyalashdir. bunda nasoslar asosan ikkita katta gruppaga: kurakli va hajmiy nasoslarga bo’linadi. bu ikki tur nasoslar deyarlik barcha nasoslarni o’z ichiga oladi, lekin bir qancha boshqacha prinsipda ishlaydigan nasoslar bu ikki klassga kirmaydi. bularga oqimchali nasoslar (uchinchi klass sifatida ajratish mumkin) va ko’targichlar kiradi. kurakli nasoslar yana markazdan qochma, o’qiy, propellerli, uyurma nasoslarga bo’linadi. tuzilishi va ishlash prinsipi bir xil bo’lgani uchun ventilyatorlarni ham kurakli nasoslar klassiga kiritish mumkin. ventilyatorlarning …

2 / 11

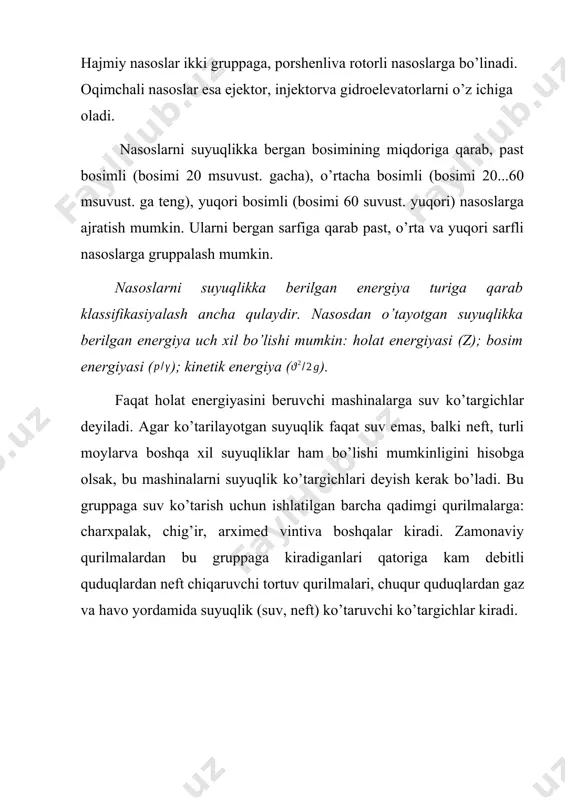

rgan sarfiga qarab past, o’rta va yuqori sarfli nasoslarga gruppalash mumkin. nasoslarni suyuqlikka berilgan energiya turiga qarab klassifikasiyalash ancha qulaydir. nasosdan o’tayotgan suyuqlikka berilgan energiya uch xil bo’lishi mumkin: holat energiyasi (z); bosim energiyasi (); kinetik energiya (). faqat holat energiyasini beruvchi mashinalarga suv ko’targichlar deyiladi. agar ko’tarilayotgan suyuqlik faqat suv emas, balki neft, turli moylarva boshqa xil suyuqliklar ham bo’lishi mumkinligini hisobga olsak, bu mashinalarni suyuqlik ko’targichlari deyish kerak bo’ladi. bu gruppaga suv ko’tarish uchun ishlatilgan barcha qadimgi qurilmalarga: charxpalak, chig’ir, arximed vintiva boshqalar kiradi. zamonaviy qurilmalardan bu gruppaga kiradiganlari qatoriga kam debitli quduqlardan neft chiqaruvchi tortuv qurilmalari, chuqur quduqlardan gaz va havo yordamida suyuqlik (suv, neft) ko’taruvchi ko’targichlar kiradi. ikkinchi gruppaga suyuqlikka bosimi orttirish yo’li bilan energiya beruvchi nasoslar kiradi. suyuqlikni porshen bosimi (porshenli nasoslar), aylanuvchi jismlar (rotorli nasoslar), siqilgan havo, gaz yoki bug’ (pnevmatik suv ko’targichlar, gemfri nasosi va h. k.) yordamida siqib chiqarish mumkin. bularga suyuqlikka …

3 / 11

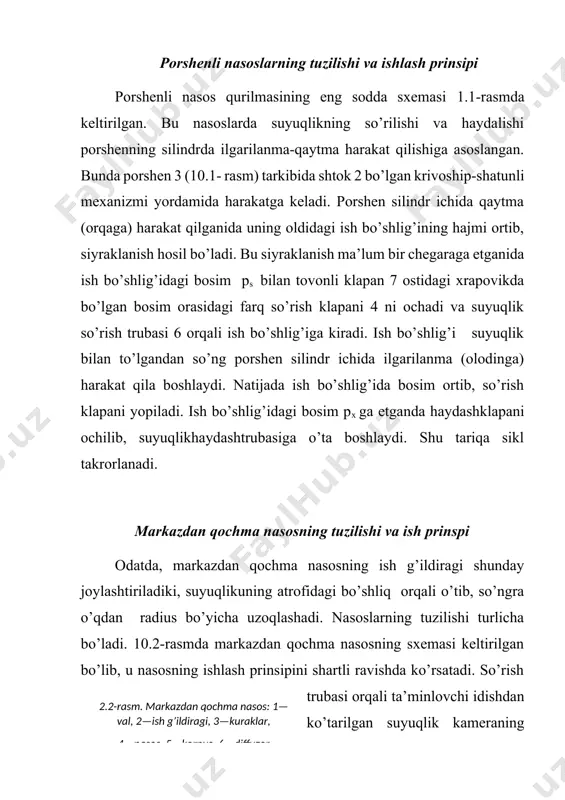

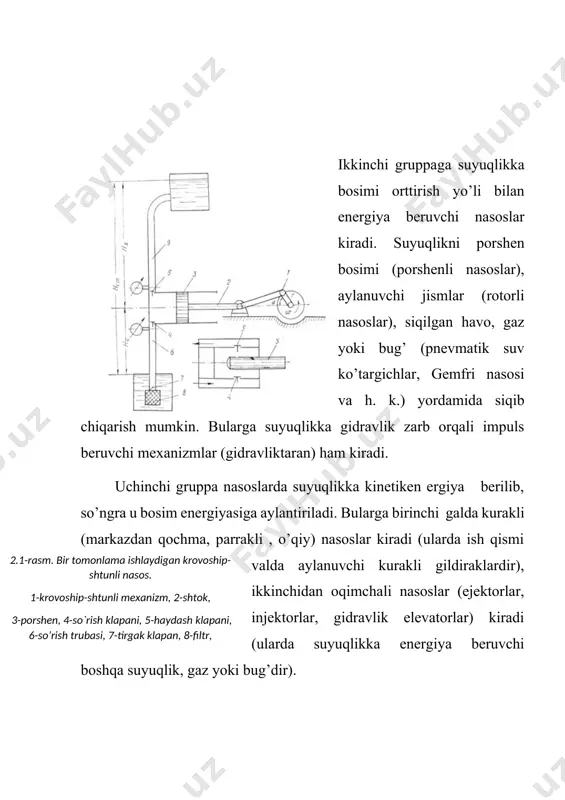

nli nasos qurilmasining eng sodda sxemasi 1.1-rasmda keltirilgan. bu nasoslarda suyuqlikning so’rilishi va haydalishi porshenning silindrda ilgarilanma-qaytma harakat qilishiga asoslangan. bunda porshen 3 (10.1- rasm) tarkibida shtok 2 bo’lgan krivoship-shatunli mexanizmi yordamida harakatga keladi. porshen silindr ichida qaytma (orqaga) harakat qilganida uning oldidagi ish bo’shlig’ining hajmi ortib, siyraklanish hosil bo’ladi. bu siyraklanish ma’lum bir chegaraga etganida ish bo’shlig’idagi bosim ps bilan tovonli klapan 7 ostidagi xrapovikda bo’lgan bosim orasidagi farq so’rish klapani 4 ni ochadi va suyuqlik so’rish trubasi 6 orqali ish bo’shlig’iga kiradi. ish bo’shlig’i suyuqlik bilan to’lgandan so’ng porshen silindr ichida ilgarilanma (olodinga) harakat qila boshlaydi. natijada ish bo’shlig’ida bosim ortib, so’rish klapani yopiladi. ish bo’shlig’idagi bosim px ga etganda haydashklapani ochilib, suyuqlikhaydashtrubasiga o’ta boshlaydi. shu tariqa sikl takrorlanadi. markazdan qochma nasosning tuzilishi va ish prinspi odatda, markazdan qochma nasosning ish g’ildiragi shunday joylashtiriladiki, suyuqlikuning atrofidagi bo’shliq orqali o’tib, so’ngra o’qdan radius bo’yicha uzoqlashadi. nasoslarning tuzilishi turlicha bo’ladi. …

4 / 11

basidagi siyraklanish bosimi orasidagi farq hisobiga amalga oshadi. bunda aytilgan bosimlar farqi so’rish balandligini, so’rish trubasidagi qarshiliklarni engishga va suyuqlikka tezlik berishga sarf bo’ladi. bu tezlik suyuqlikning kameraga va so’ngra parraklar orasidagi kanalga kirishiga yordam beradi. tabiiyki, bunda ta’minlovchi idish bilan so’rish trubasidagi bosimlar farqi so’rilayotgan suyuqlik bug’lari bosimidan kam bo’lmasligi kerak. haydash balandligi markazdan qochma nasos engishi mumkin bo’lgan eng yuqori balandlik bo’lib, g’ildirakning tashqi aylanmasidagi tezlik qancha katta bo’lsa, u ham shuncha katta bo’ladi. aylanma tezlik esa nasos g’ildiragi diametrining kattaligi va aylanish soniga bog’liq.2.2-rasm. markazdan qochma nasos: 1—val, 2—ish g’ildiragi, 3—kuraklar, 4—nasos, 5—korpus, 6—diffuzor. nasos korpusining tuzilishi ham haydash balandligining yuqori bo’lishiga katta ta’sir qiladi. shuning uchun nasosning korpusida so’rilish yo’li, spiral yo’li va yo’naltiruvchi apparatlar moslangan bo’ladi. so’rilish yo’li — korpusning so’rish trubasidan ish g’ildiragiga o’tishdagi kanalidir. suyuqlikning nasosga so’riladigan yo’lining eng yaxshi shakli o’q yo’nalishidagi konus ko’rinishida bo’ladi. tez yurarligi o’rtacha va kichik bo’lgan nasoslar …

5 / 11

ladi. ish g’ildiragidan chiqqan suyuqlik zarrachasi spiral kameraning biror qismiga kirgandan so’ng radius bo’yicha harakatlanishda davom etishi bilan birga aylanma harakat ham qilib, chiqish tomonga intiladi va o’zidan keyin kelayotgan zarrachaga o’z o’rnini bo’shatib beradi. spiral kamerani hisoblashda aylanma tezlikning tegishli radius-vektorga ko’paytmasi o’zgarmas deb qabul qilinadi. natijada spiral kamerada suyuqlik tezligi chiqishga qarab kamayib boradi. bu hol nasosning ishlashiga yaxshi ta’sir qiladi va tezlikning kamayishi potensial energiyaning ortishiga olib keladi. odatda spiral kamerada tezlik quyidagicha formula bilan hisoblanadi: (10.1), bu erda kc –tezyurarlik koeffisientiga bog’liq bo’lib, 0,45dan 0,2 gacha o’zgaradi. nasosishining asosiy ko’rsatkichlari markazdan qochma nasosishining asosiy ko’rsatkichlari unumdorlik, bosim, quvvat va foydali ish koeffisientidan iborat. 1. nasosning unumdorligi yoki sarfi deb uning vaqt birligida so’rgan suyuqlik miqdoriga aytiladi va q harfi bilan belgilanadi, birliklari m3/soat, l/s. markazdan qochma nasoslarning sarfi quyidagi formula bo’yicha hisoblanadi: (10.2) yoki bu erda, —ish g’ildiragiga kirish va chiqishdagi nisbiy tezliklar; d1 , d2— …
