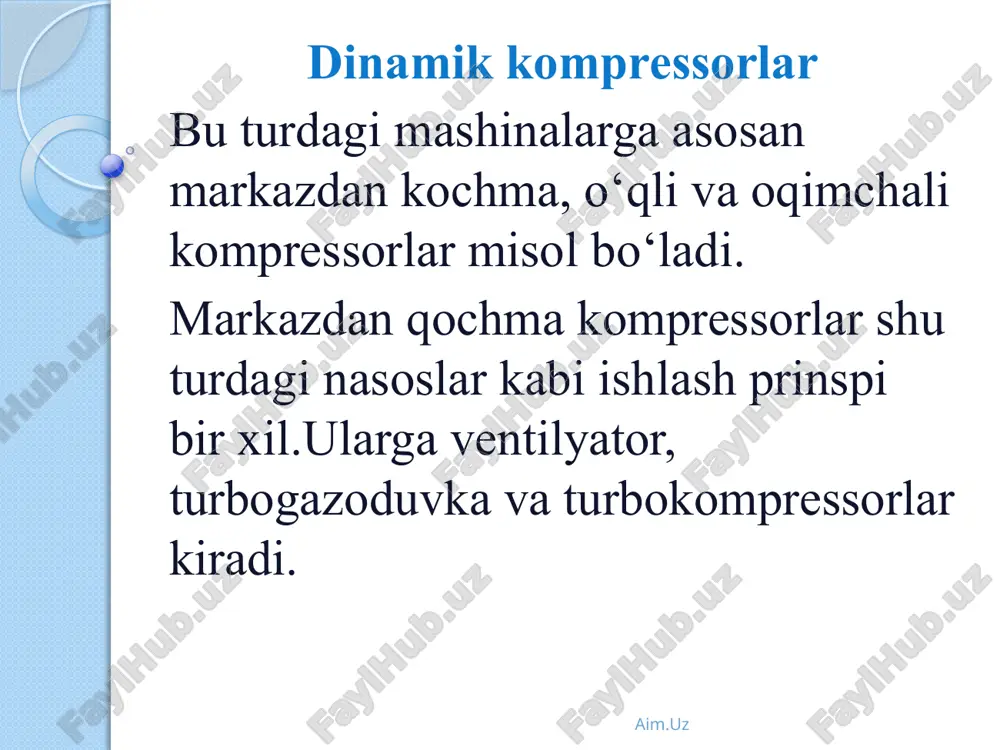

prezentatsiya powerpoint markazdan qochma ventilyatorning haraktiristikasini aniqlash aim.uz dinamik kompressorlar bu turdagi mashinalarga asosan markazdan kochma, o‘qli va oqimchali kompressorlar misol bo‘ladi. markazdan qochma kompressorlar shu turdagi nasoslar kabi ishlash prinspi bir xil.ularga ventilyator, turbogazoduvka va turbokompressorlar kiradi. aim.uz markazdan qochma ventilyatorlar shartli ravishda kichik 103 pa, o’rta bosimli 103 pa va yuqori bosimli va past bosimli ventilyatorga bo’linadi. kichik bosimli ventilyatorning spiral kurinishidagi qobig’ida bir nechta kurakchali ishchi g’ildiragi 2 aylanadi aim.uz 1- rasm. markazdan qochma ventilyator. 1-qobik; 2-ishchi gildirak; 3-surish pattrubkasi; 4-xaydash patrubkasi. aim.uz gaz g’ildirak o‘qi orqali patrubka 3 yordamida surib olinadi va uzatish patrubkasi 4 orkali xaydash quvuriga chiqarib beriladi. o‘rta va yuqori bosimli ventilyatorlar ishchi g’ildiraklarining eni nisbatan keng bo‘lib, kurakchalari oldinga egilgan bo‘ladi. aim.uz markazdan qochma ventilyatorlar xarakteristikasi nasoslarniki bilan bir xil bo‘lib, q, n, va n kabi parametrlar aylanishlar soni p ga bog‘liq. va (1,2,3) tenglamalardan xisoblab aniqlanadi. ventilyatorda hosil bo‘ladigan bosim (4) …

2 / 12

diraklar (3-4 ta) urnatiladi. bunda gaz bosqichlar orasida sovutilmaydi. ko’p bosqichli turbogazoduvkalarda gildiraklar diametri o‘zgarmaydi, eniga esa, birinchisidan oxiriga qarab, kamayib boradi. bu bilan xar bir bosqichda siqish darajasi ortib boradi. o’qning aylanishlar soni va kurakchalar tuzilishi o‘zgartirilmaydi. turbogazoduvkalarda siqish darajasi 3-3,5 dan ortmaydi. aim.uz turbokompressorlar tuzilishi bo‘yicha xuddi turbogazoduvka konstruksiyasi kabi, faqat ular yuqori siqish darajasini ta’minlaydi. undan tashqari, ularda gildiraklar soni ancha ko’p bo‘ladi. gildiraklar diametri va eni birinchi gildirakka nisbatan asta-sekin kamayib boradi. ko‘p xollarda turbokompressor gildiraklari seksiyalanib, 2 yoki 3 korpusga joylashtiriladi. har bir kobikda gildiraklar diametri turlicha bo‘lsa, lekin qobiq ichidagi g’ildiraklar diametri bir xil, eni esa har xildir. odatda, bir qobikdan ikkinchisiga utayotgan siqilgan gaz maxsus sovutkichlarda temperaturasi pasaytiriladi. turbokompressorlarda maksimal erishish mumkin bo‘lgan bosim 2,5...3,0 mpa. aim.uz image2.png image3.png image4.png image5.png image6.png image7.png image8.png /docprops/thumbnail.jpeg

3 / 12

4 / 12

5 / 12
