1 / 17

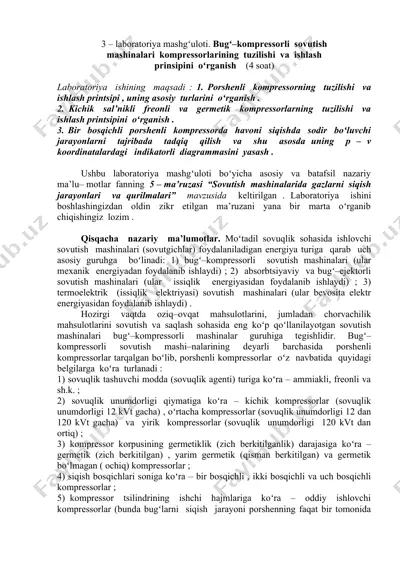

3 – laboratoriya mashgʻuloti. bugʻ–kompressorli sovutish mashinalari kompressorlarining tuzilishi va ishlash prinsipini oʻrganish (4 soat) laboratoriya ishining maqsadi : 1. porshenli kompressorning tuzilishi va ishlash printsipi , uning asosiy turlarini oʻrganish . 2. kichik sal’nikli freonli va germetik kompressorlarning tuzilishi va ishlash printsipini oʻrganish . 3. bir bosqichli porshenli kompressorda havoni siqishda sodir boʻluvchi jarayonlarni tajribada tadqiq qilish va shu asosda uning p – v koordinatalardagi indikatorli diagrammasini yasash . ushbu laboratoriya mashgʻuloti boʻyicha asosiy va batafsil nazariy ma’lu– motlar fanning 5 – ma’ruzasi “sovutish mashinalarida gazlarni siqish jarayonlari va qurilmalari” mavzusida keltirilgan . laboratoriya ishini boshlashingizdan oldin zikr etilgan ma’ruzani yana bir marta oʻrganib chiqishingiz lozim . qisqacha nazariy ma’lumotlar. moʻtadil sovuqlik sohasida ishlovchi sovutish mashinalari (sovutgichlar) foydalaniladigan energiya turiga qarab uch asosiy guruhga boʻlinadi: 1) bugʻ–kompressorli sovutish mashinalari (ular mexanik energiyadan foydalanib ishlaydi) ; 2) absorbtsiyaviy va bugʻ–ejektorli sovutish mashinalari (ular issiqlik energiyasidan foydalanib ishlaydi) ; 3) termoelektrik …

2 / 17

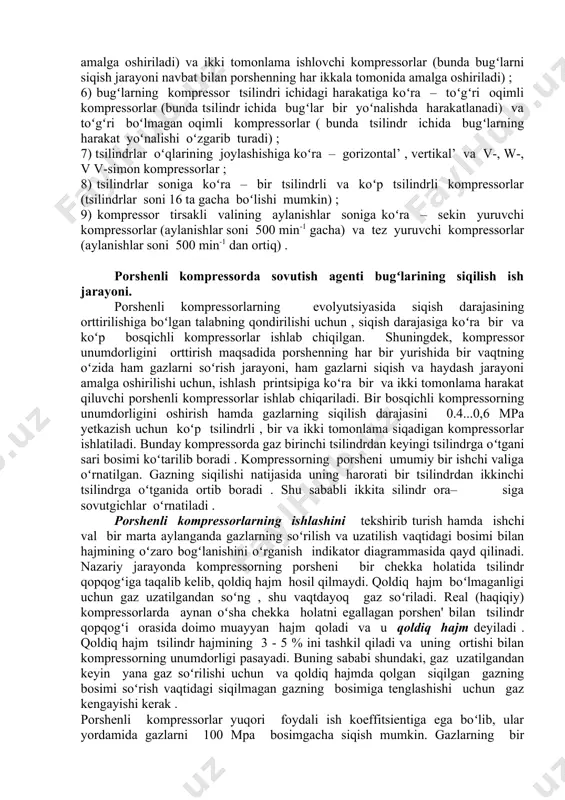

va yirik kompressorlar (sovuqlik unumdorligi 120 kvt dan ortiq) ; 3) kompressor korpusining germetiklik (zich berkitilganlik) darajasiga koʻra – germetik (zich berkitilgan) , yarim germetik (qisman berkitilgan) va germetik boʻlmagan ( ochiq) kompressorlar ; 4) siqish bosqichlari soniga koʻra – bir bosqichli , ikki bosqichli va uch bosqichli kompressorlar ; 5) kompressor tsilindrining ishchi hajmlariga koʻra – oddiy ishlovchi kompressorlar (bunda bugʻlarni siqish jarayoni porshenning faqat bir tomonida amalga oshiriladi) va ikki tomonlama ishlovchi kompressorlar (bunda bugʻlarni siqish jarayoni navbat bilan porshenning har ikkala tomonida amalga oshiriladi) ; 6) bugʻlarning kompressor tsilindri ichidagi harakatiga koʻra – toʻgʻri oqimli kompressorlar (bunda tsilindr ichida bugʻlar bir yoʻnalishda harakatlanadi) va toʻgʻri boʻlmagan oqimli kompressorlar ( bunda tsilindr ichida bugʻlarning harakat yoʻnalishi oʻzgarib turadi) ; 7) tsilindrlar oʻqlarining joylashishiga koʻra – gorizontal’ , vertikal’ va v-, w-, v v-simon kompressorlar ; 8) tsilindrlar soniga koʻra – bir tsilindrli va koʻp tsilindrli kompressorlar (tsilindrlar soni …

3 / 17

irish hamda gazlarning siqilish darajasini 0.4...0,6 mpa yetkazish uchun koʻp tsilindrli , bir va ikki tomonlama siqadigan kompressorlar ishlatiladi. bunday kompressorda gaz birinchi tsilindrdan keyingi tsilindrga oʻtgani sari bosimi koʻtarilib boradi . kompressorning porsheni umumiy bir ishchi valiga oʻrnatilgan. gazning siqilishi natijasida uning harorati bir tsilindrdan ikkinchi tsilindrga oʻtganida ortib boradi . shu sababli ikkita silindr ora– siga sovutgichlar oʻrnatiladi . porshenli kompressorlarning ishlashini tekshirib turish hamda ishchi val bir marta aylanganda gazlarning soʻrilish va uzatilish vaqtidagi bosimi bilan hajmining oʻzaro bogʻlanishini oʻrganish indikator diagrammasida qayd qilinadi. nazariy jarayonda kompressorning porsheni bir chekka holatida tsilindr qopqogʻiga taqalib kelib, qoldiq hajm hosil qilmaydi. qoldiq hajm boʻlmaganligi uchun gaz uzatilgandan soʻng , shu vaqtdayoq gaz soʻriladi. real (haqiqiy) kompressorlarda aynan oʻsha chekka holatni egallagan porshen' bilan tsilindr qopqogʻi orasida doimo muayyan hajm qoladi va u qoldiq hajm deyiladi . qoldiq hajm tsilindr hajmining 3 - 5 % ini tashkil qiladi va uning …

4 / 17

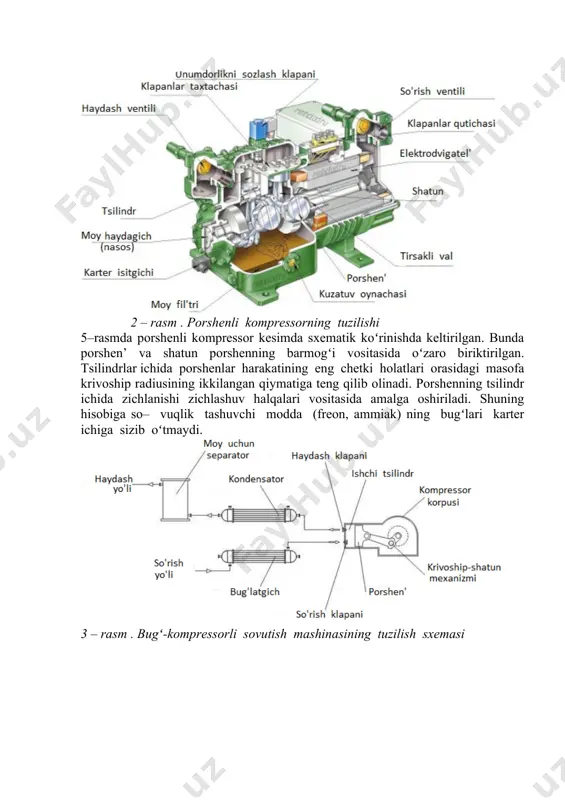

i vositasida koʻrsatil– gan . 3 – rasmda porshenli kompressorning bugʻ-kompressorli sovutish mashinasida tutgan oʻrnini tavsiflovchi sxema keltirilgan . 4 – rasmda porshenli kompressorning tsilindri ichida sodir boʻluvchi ishchi jarayonlar : sovuqlik tashuvchi modda (freon , ammiak) bugʻlarining soʻrib olinishi va haydab chiqarilishi jarayonlari (taktlari) ning bajarilishi sxematik tarzda koʻrsa– tilgan . 2 – rasm . porshenli kompressorning tuzilishi 5–rasmda porshenli kompressor kesimda sxematik koʻrinishda keltirilgan. bunda porshen’ va shatun porshenning barmogʻi vositasida oʻzaro biriktirilgan. tsilindrlar ichida porshenlar harakatining eng chetki holatlari orasidagi masofa krivoship radiusining ikkilangan qiymatiga teng qilib olinadi. porshenning tsilindr ichida zichlanishi zichlashuv halqalari vositasida amalga oshiriladi. shuning hisobiga so– vuqlik tashuvchi modda (freon, ammiak) ning bugʻlari karter ichiga sizib oʻtmaydi. 3 – rasm . bugʻ-kompressorli sovutish mashinasining tuzilish sxemasi kompressorning quvvatiga bogʻliq ravishda tirsakli valga aylanma harakat elektro– dvigateldan ayrim hollarda maxovik orqali, boshqa hollarda esa ponasimon tasmali uzatmaning shkivi orqali uzatiladi. 4 – rasm. porshenli …

5 / 17

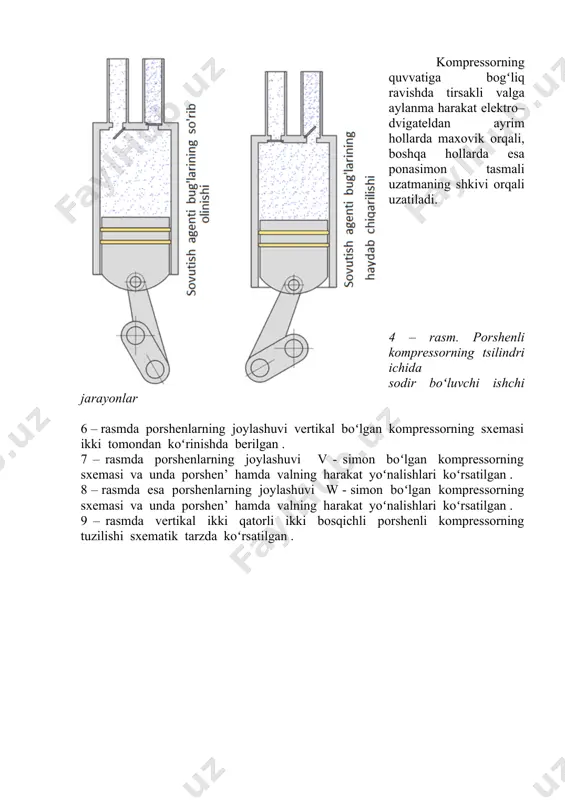

ing bosimi p va hajmi v indikator diagrammasiga koʻra oʻzgaradi (10–rasm) . bu diagrammada quyidagi chiziqlar ishchi jarayonni tavsiflaydi . soʻrib olish chizigʻi ab . sovutish agentining bugʻlari bugʻlatgich ichidan taxminan doimiy boʻlgan past qiymatli р0 - δр0 bosim ostida soʻrib olinadi . soʻrib olish klapanlarida ma’lum bir qarshilik mavjud boʻlgani uchun soʻrib olish bosimi bugʻlanish bosimi р0 dan δр0 chalik qiymatga kichik boʻladi . soʻrib olish klapani ochilganida («a» nuqta) bugʻlarning soʻrib olinish jarayoni boshlanadi . 10–rasm . porshenli kompressor ishchi jarayonining p-v diagrammasi siqish chizigʻi bc . porshen’ teskari yurish qilganida tsilindrdagi sovutish agentining bugʻlari siqiladi va bunda mos ravishda bugʻlarning bosimi hamda harorati ortadi . haydab chiqarish chizigʻi cd . tsilindrdagi haydab chiqarish klapanining qarshiligini yenggandan soʻng («c» nuqta) , sovutish agentining siqilgan bugʻlari porshen' yurishining oxiriga qadar kondensatorga haydab chiqariladi . haydab chiqarish klapanlarida va trubalarda muayyan bir qarshilik mavjud boʻlgani uchun haydab chiqarish bosimi sovutish …
