5 – laboratoriya mashgʻuloti. sovutish mashinalarining avtomatika asboblari va qurilmalari ishini oʻrganish hamda ularni sinovdan oʻtkazish (4 soat) laboratoriya ishining maqsadi : 1. bosim va harorat relesi hamda rost– lagichlarini qismlarga ajratish , shuningdek ularning sxemalarini tuzish . 2. termorostlovchi ventillarni qismlarga ajratish hamda ularning sxemasini tuzish . 3. avtomatika asbobi – harorat relesini sinovdan oʻtkazish . sovutgich mashinasini avtomatik ravishda yoqish va oʻchirish, uning ishlashini tartibga solish, tartibga solinadigan qiymatlarni nazorat qilish va roʻyxatga olish, oldindan belgilangan parametrlarga erishish haqida signal berish , baxtsiz hodisalardan himoya qilish. sovutgich mashinalari toʻliq yoki qisman avtomatlashtiriladi. toʻliq avtomatlashtirilgan mashinalarda ularning ishini nazorat qilish va tartibga solish, shuningdek baxtsiz hodisalardan himoya qilish avtomatik ravishda sodir boʻladi. bunday mashinalarga gʻamxoʻrlik qilish faqat davriy tekshiruvlar va avtomatlashtirish qurilmalarining toʻgʻri ishlashini tekshirishga qisqartiriladi. qisman avtomatlashtirilgan mashinalarda faqat ba’zi operatsiyalar avtomatlashtirish qurilmalari tomonidan amalga oshiriladi, bu yerda mexanikning ishi juda osonlashadi. bitta mexanik bir nechta qisman avtomatlashtirilgan …

2 / 8

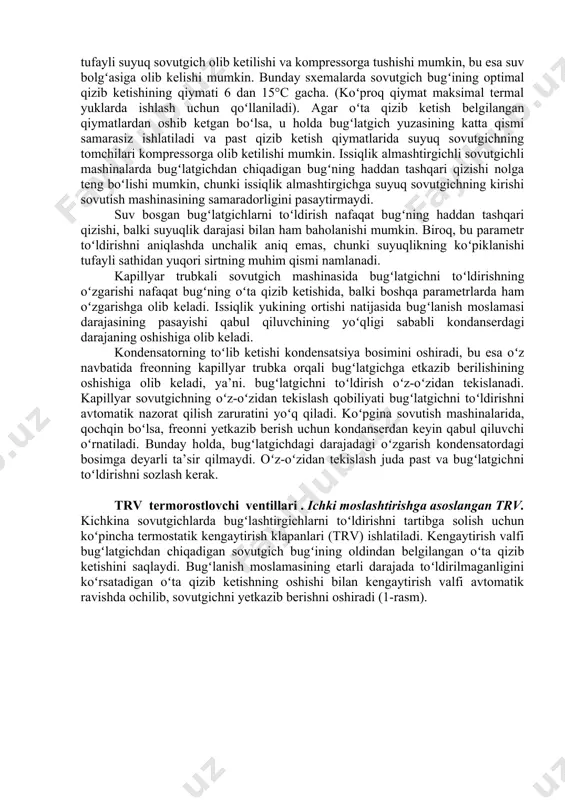

oʻldirish (suyuq sovutgichni yuqoridan etkazib berish bilan) bugʻlatgichning chiqishidagi bugʻning haddan tashqari qizishi bilan tavsiflanishi mumkin: bu erda tout - bugʻlatgichning chiqishidagi oʻta qizib ketgan bugʻning harorati, °c; t0out - bugʻlatgichning chiqishidagi bugʻ bosimiga mos keladigan qaynash nuqtasi, °c. suyuqlik ajratgichsiz va issiqlik almashtirgichsiz sovutgichlarda bugʻlatgichdagi maksimal darajani saqlab boʻlmaydi, chunki notoʻgʻri nazorat tufayli suyuq sovutgich olib ketilishi va kompressorga tushishi mumkin, bu esa suv bolgʻasiga olib kelishi mumkin. bunday sxemalarda sovutgich bugʻining optimal qizib ketishining qiymati 6 dan 15°c gacha. (koʻproq qiymat maksimal termal yuklarda ishlash uchun qoʻllaniladi). agar oʻta qizib ketish belgilangan qiymatlardan oshib ketgan boʻlsa, u holda bugʻlatgich yuzasining katta qismi samarasiz ishlatiladi va past qizib ketish qiymatlarida suyuq sovutgichning tomchilari kompressorga olib ketilishi mumkin. issiqlik almashtirgichli sovutgichli mashinalarda bugʻlatgichdan chiqadigan bugʻning haddan tashqari qizishi nolga teng boʻlishi mumkin, chunki issiqlik almashtirgichga suyuq sovutgichning kirishi sovutish mashinasining samaradorligini pasaytirmaydi. suv bosgan bugʻlatgichlarni toʻldirish nafaqat bugʻning haddan tashqari …

3 / 8

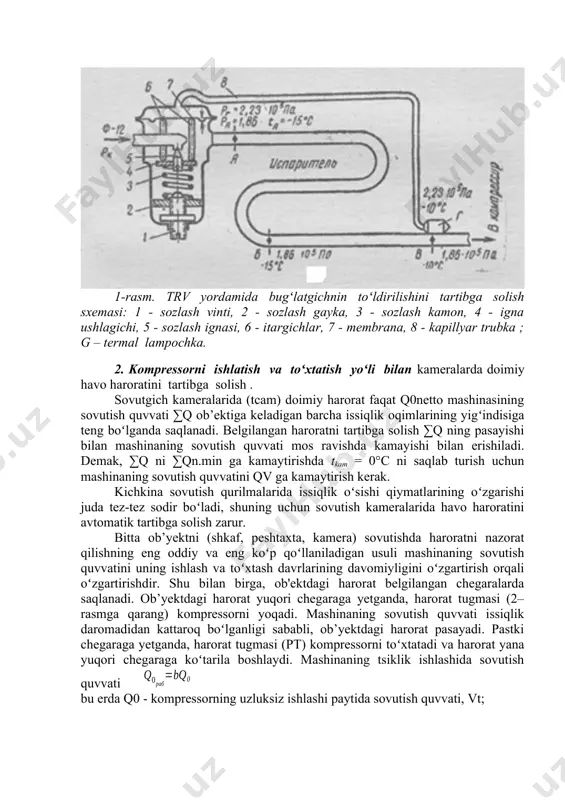

lishining oshishiga olib keladi, ya’ni. bugʻlatgichni toʻldirish oʻz-oʻzidan tekislanadi. kapillyar sovutgichning oʻz-oʻzidan tekislash qobiliyati bugʻlatgichni toʻldirishni avtomatik nazorat qilish zaruratini yoʻq qiladi. koʻpgina sovutish mashinalarida, qochqin boʻlsa, freonni yetkazib berish uchun kondanserdan keyin qabul qiluvchi oʻrnatiladi. bunday holda, bugʻlatgichdagi darajadagi oʻzgarish kondensatordagi bosimga deyarli ta’sir qilmaydi. oʻz-oʻzidan tekislash juda past va bugʻlatgichni toʻldirishni sozlash kerak. trv termorostlovchi ventillari . ichki moslashtirishga asoslangan trv. kichkina sovutgichlarda bugʻlashtirgichlarni toʻldirishni tartibga solish uchun koʻpincha termostatik kengaytirish klapanlari (trv) ishlatiladi. kengaytirish valfi bugʻlatgichdan chiqadigan sovutgich bugʻining oldindan belgilangan oʻta qizib ketishini saqlaydi. bugʻlanish moslamasining etarli darajada toʻldirilmaganligini koʻrsatadigan oʻta qizib ketishning oshishi bilan kengaytirish valfi avtomatik ravishda ochilib, sovutgichni yetkazib berishni oshiradi (1-rasm). 1-rasm. trv yordamida bugʻlatgichnin toʻldirilishini tartibga solish sxemasi: 1 - sozlash vinti, 2 - sozlash gayka, 3 - sozlash kamon, 4 - igna ushlagichi, 5 - sozlash ignasi, 6 - itargichlar, 7 - membrana, 8 - kapillyar trubka ; g – …

4 / 8

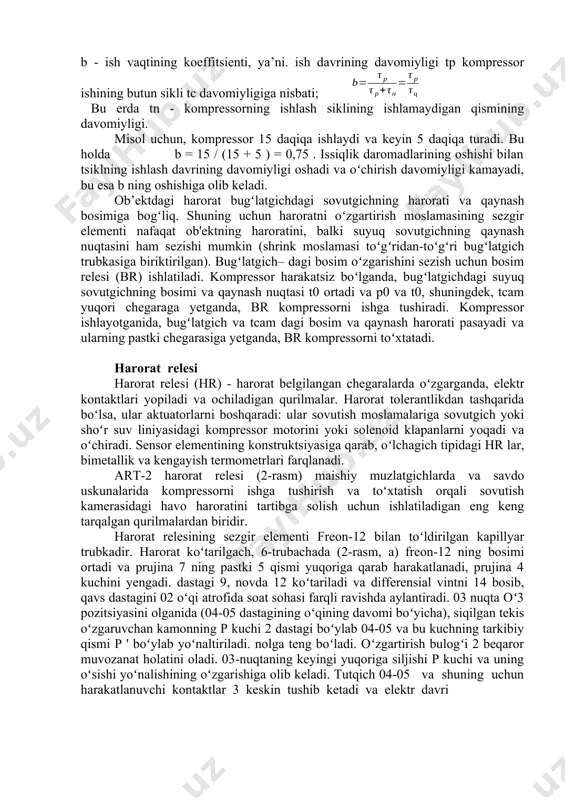

ida havo haroratini avtomatik tartibga solish zarur. bitta ob’yektni (shkaf, peshtaxta, kamera) sovutishda haroratni nazorat qilishning eng oddiy va eng koʻp qoʻllaniladigan usuli mashinaning sovutish quvvatini uning ishlash va toʻxtash davrlarining davomiyligini oʻzgartirish orqali oʻzgartirishdir. shu bilan birga, ob'ektdagi harorat belgilangan chegaralarda saqlanadi. ob’yektdagi harorat yuqori chegaraga yetganda, harorat tugmasi (2–rasmga qarang) kompressorni yoqadi. mashinaning sovutish quvvati issiqlik daromadidan kattaroq boʻlganligi sababli, ob’yektdagi harorat pasayadi. pastki chegaraga yetganda, harorat tugmasi (pt) kompressorni toʻxtatadi va harorat yana yuqori chegaraga koʻtarila boshlaydi. mashinaning tsiklik ishlashida sovutish quvvati bu erda q0 - kompressorning uzluksiz ishlashi paytida sovutish quvvati, vt; b - ish vaqtining koeffitsienti, ya’ni. ish davrining davomiyligi tp kompressor ishining butun sikli tc davomiyligiga nisbati; bu erda tn - kompressorning ishlash siklining ishlamaydigan qismining davomiyligi. misol uchun, kompressor 15 daqiqa ishlaydi va keyin 5 daqiqa turadi. bu holda b = 15 / (15 + 5 ) = 0,75 . issiqlik daromadlarining oshishi …

5 / 8

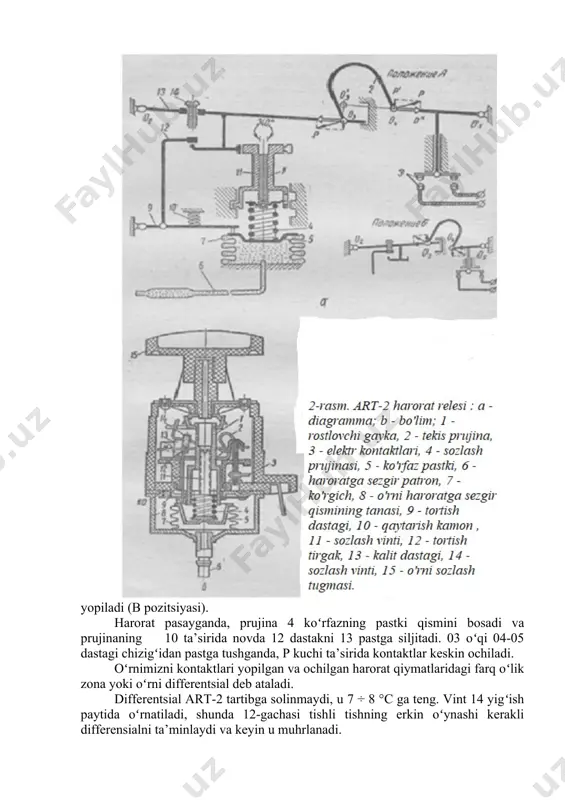

larning pastki chegarasiga yetganda, br kompressorni toʻxtatadi. harorat relesi harorat relesi (hr) - harorat belgilangan chegaralarda oʻzgarganda, elektr kontaktlari yopiladi va ochiladigan qurilmalar. harorat tolerantlikdan tashqarida boʻlsa, ular aktuatorlarni boshqaradi: ular sovutish moslamalariga sovutgich yoki shoʻr suv liniyasidagi kompressor motorini yoki solenoid klapanlarni yoqadi va oʻchiradi. sensor elementining konstruktsiyasiga qarab, oʻlchagich tipidagi hr lar, bimetallik va kengayish termometrlari farqlanadi. art-2 harorat relesi (2-rasm) maishiy muzlatgichlarda va savdo uskunalarida kompressorni ishga tushirish va toʻxtatish orqali sovutish kamerasidagi havo haroratini tartibga solish uchun ishlatiladigan eng keng tarqalgan qurilmalardan biridir. harorat relesining sezgir elementi freon-12 bilan toʻldirilgan kapillyar trubkadir. harorat koʻtarilgach, 6-trubachada (2-rasm, a) freon-12 ning bosimi ortadi va prujina 7 ning pastki 5 qismi yuqoriga qarab harakatlanadi, prujina 4 kuchini yengadi. dastagi 9, novda 12 koʻtariladi va differensial vintni 14 bosib, qavs dastagini 02 oʻqi atrofida soat sohasi farqli ravishda aylantiradi. 03 nuqta oʻ3 pozitsiyasini olganida (04-05 dastagining oʻqining davomi boʻyicha), siqilgan …
