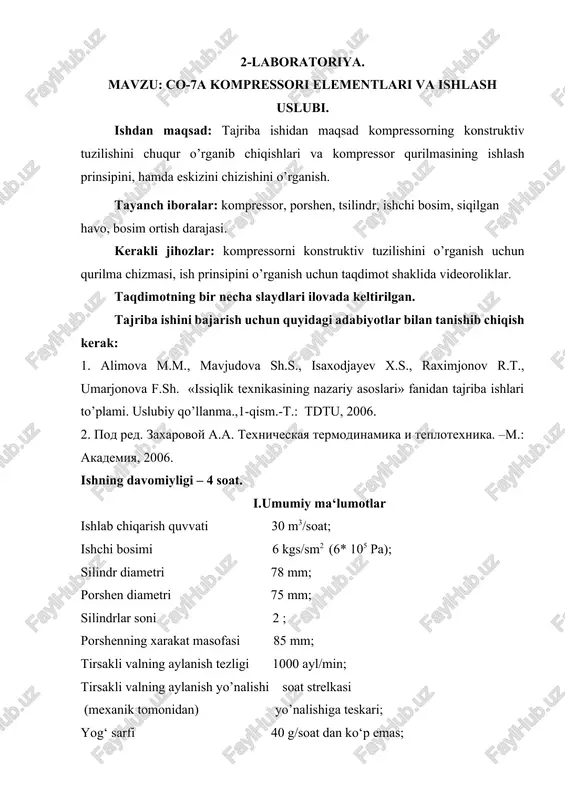

2-laboratoriya. mavzu: co-7a kompressori elementlari va ishlash uslubi. ishdan maqsad: tajriba ishidan maqsad kompressorning konstruktiv tuzilishini chuqur o’rganib chiqishlari va kompressor qurilmasining ishlash prinsipini, hamda eskizini chizishini o’rganish. tayanch iboralar: kompressor, porshen, tsilindr, ishchi bosim, siqilgan havo, bosim ortish darajasi. kerakli jihozlar: kompressorni konstruktiv tuzilishini o’rganish uchun qurilma chizmasi, ish prinsipini o’rganish uchun taqdimot shaklida videoroliklar. taqdimotning bir necha slaydlari ilovada keltirilgan. tajriba ishini bajarish uchun quyidagi adabiyotlar bilan tanishib chiqish kerak: 1. alimova m.m., mavjudova sh.s., isaxodjayev x.s., raximjonov r.t., umarjonova f.sh. «issiqlik texnikasining nazariy asoslari» fanidan tajriba ishlari to’plami. uslubiy qo’llanma.,1-qism.-t.: tdtu, 2006. 2. pod red. zaxarovoy a.a. texnicheskaya termodinamika i teplotexnika. –m.: akademiya, 2006. ishning davomiyligi – 4 soat. i.umumiy ma‘lumotlar ishlab chiqarish quvvati 30 m3/soat; ishchi bosimi 6 kgs/sm2 (6* 105 pa); silindr diametri 78 mm; porshen diametri 75 mm; silindrlar soni 2 ; porshenning xarakat masofasi 85 mm; tirsakli valning aylanish tezligi 1000 ayl/min; tirsakli …

2 / 6

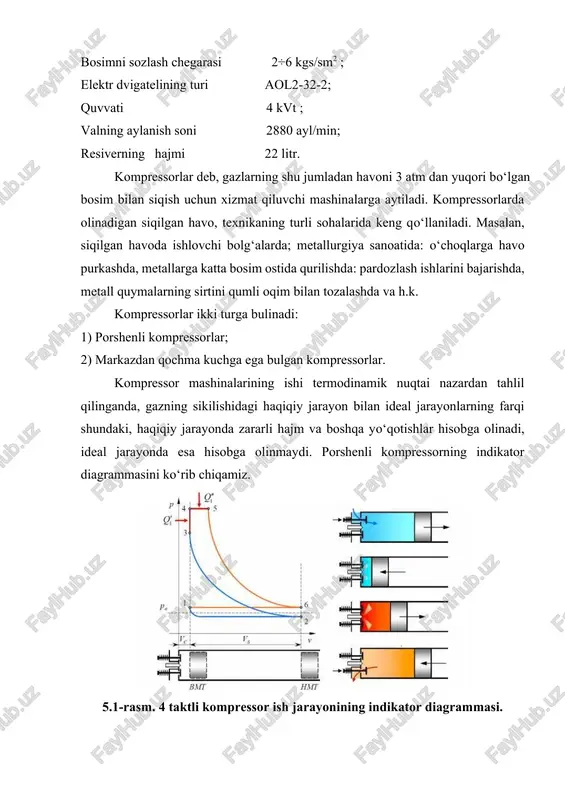

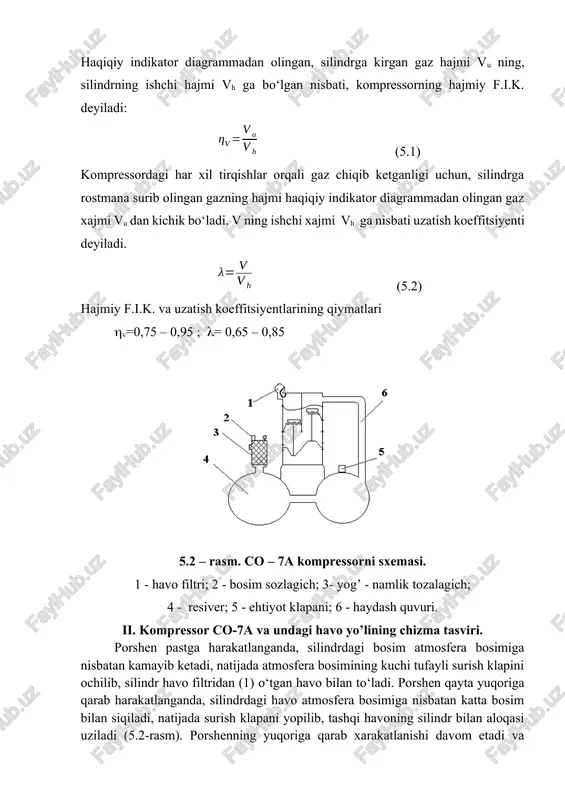

urga bulinadi: 42 1) porshenli kompressorlar; 2) markazdan qochma kuchga ega bulgan kompressorlar. kompressor mashinalarining ishi termodinamik nuqtai nazardan tahlil qilinganda, gazning sikilishidagi haqiqiy jarayon bilan ideal jarayonlarning farqi shundaki, haqiqiy jarayonda zararli hajm va boshqa yo‘qotishlar hisobga olinadi, ideal jarayonda esa hisobga olinmaydi. porshenli kompressorning indikator diagrammasini ko‘rib chiqamiz. 5.1-rasm. 4 taktli kompressor ish jarayonining indikator diagrammasi. haqiqiy indikator diagrammadan olingan, silindrga kirgan gaz hajmi vu ning, silindrning ishchi hajmi vh ga bo‘lgan nisbati, kompressorning hajmiy f.i.k. deyiladi: (5.1) kompressordagi har xil tirqishlar orqali gaz chiqib ketganligi uchun, silindrga rostmana surib olingan gazning hajmi haqiqiy indikator diagrammadan olingan gaz xajmi vu dan kichik bo‘ladi. v ning ishchi xajmi vh ga nisbati uzatish koeffitsiyenti deyiladi. (5.2) hajmiy f.i.k. va uzatish koeffitsiyentlarining qiymatlari v=0,75 – 0,95 ; = 0,65 – 0,85 5.2 – rasm. co – 7a kompressorni sxemasi. 1 - havo filtri; 2 - bosim sozlagich; 3- yog’ - namlik …

3 / 6

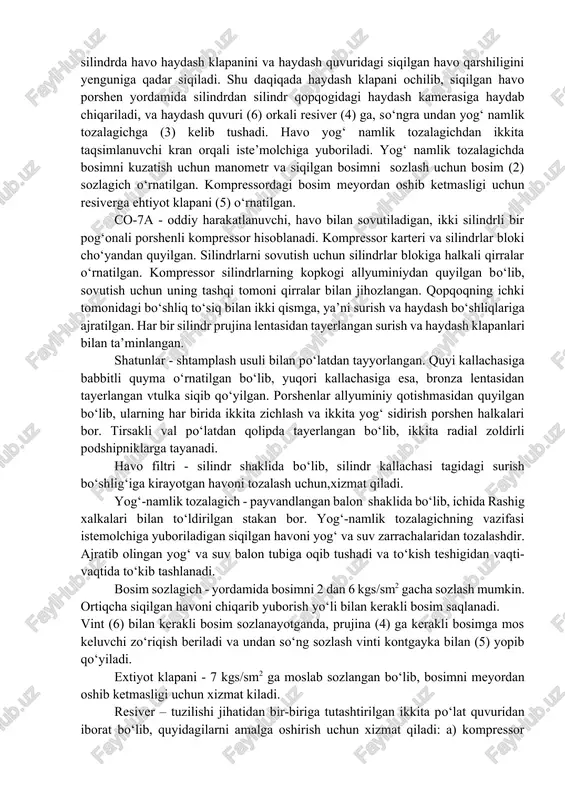

6) orkali resiver (4) ga, so‘ngra undan yog‘ namlik tozalagichga (3) kelib tushadi. havo yog‘ namlik tozalagichdan ikkita taqsimlanuvchi kran orqali iste’molchiga yuboriladi. yog‘ namlik tozalagichda bosimni kuzatish uchun manometr va siqilgan bosimni sozlash uchun bosim (2) sozlagich o‘rnatilgan. kompressordagi bosim meyordan oshib ketmasligi uchun resiverga ehtiyot klapani (5) o‘rnatilgan. co-7a - oddiy harakatlanuvchi, havo bilan sovutiladigan, ikki silindrli bir pog‘onali porshenli kompressor hisoblanadi. kompressor karteri va silindrlar bloki cho‘yandan quyilgan. silindrlarni sovutish uchun silindrlar blokiga halkali qirralar o‘rnatilgan. kompressor silindrlarning kopkogi allyuminiydan quyilgan bo‘lib, sovutish uchun uning tashqi tomoni qirralar bilan jihozlangan. qopqoqning ichki tomonidagi bo‘shliq to‘siq bilan ikki qismga, ya’ni surish va haydash bo‘shliqlariga ajratilgan. har bir silindr prujina lentasidan tayerlangan surish va haydash klapanlari bilan ta’minlangan. shatunlar - shtamplash usuli bilan po‘latdan tayyorlangan. quyi kallachasiga babbitli quyma o‘rnatilgan bo‘lib, yuqori kallachasiga esa, bronza lentasidan tayerlangan vtulka siqib qo‘yilgan. porshenlar allyuminiy qotishmasidan quyilgan bo‘lib, ularning har birida ikkita …

4 / 6

qarib yuborish yo‘li bilan kerakli bosim saqlanadi. vint (6) bilan kerakli bosim sozlanayotganda, prujina (4) ga kerakli bosimga mos keluvchi zo‘riqish beriladi va undan so‘ng sozlash vinti kontgayka bilan (5) yopib qo‘yiladi. extiyot klapani - 7 kgs/sm2 ga moslab sozlangan bo‘lib, bosimni meyordan oshib ketmasligi uchun xizmat kiladi. resiver – tuzilishi jihatidan bir-biriga tutashtirilgan ikkita po‘lat quvuridan iborat bo‘lib, quyidagilarni amalga oshirish uchun xizmat qiladi: a) kompressor porshenining ilgarilama qaytar harakati tufayli paydo bo‘ladigan havo tebranishini bir maromga keltirish uchun; b) siqilgan havoni tekis iste’mol qilinganda havo bosimi tebranishini yo‘qotish uchun;v) havo bilan birga resiverga kirib kolgan suv va yog‘ zarrachalaridan tozalash uchun. moy karterga moy ulagich yopadigan teshik orqali quyiladi. moy sathi moy o`lchagich yordamida aniqlanadi. moy sathi moy o`lchagichdagi yuqori va pastki belgilar oralig‘ida bo‘lishi kerak. moylash uchun kompressor moyi ishlatiladi. elektr dvigatel podshipniklariga vaqti-vaqti bilan tavot va shunga o‘xshash quyuk moy tiqiladi. kompressor to‘siq bilan o‘ralgan dvigatel …

5 / 6

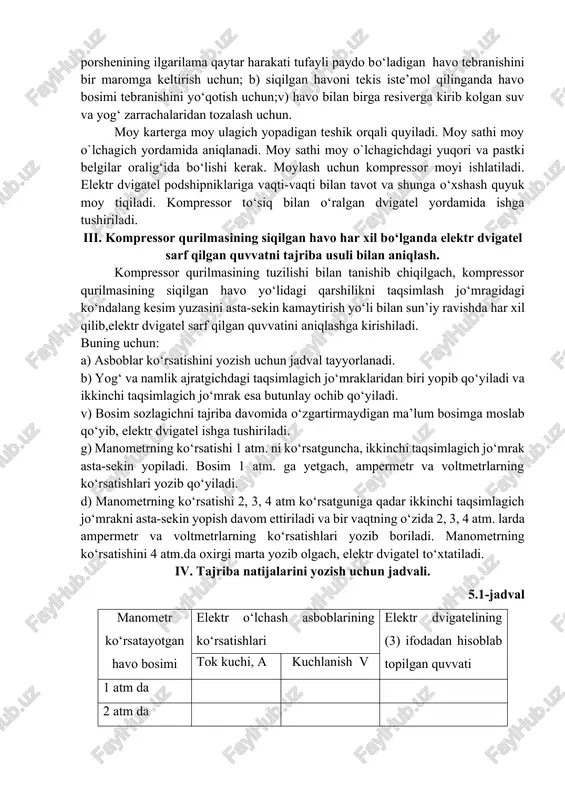

, ikkinchi taqsimlagich jo‘mrak asta-sekin yopiladi. bosim 1 atm. ga yetgach, ampermetr va voltmetrlarning ko‘rsatishlari yozib qo‘yiladi. d) manometrning ko‘rsatishi 2, 3, 4 atm ko‘rsatguniga qadar ikkinchi taqsimlagich jo‘mrakni asta-sekin yopish davom ettiriladi va bir vaqtning o‘zida 2, 3, 4 atm. larda ampermetr va voltmetrlarning ko‘rsatishlari yozib boriladi. manometrning ko‘rsatishini 4 atm.da oxirgi marta yozib olgach, elektr dvigatel to‘xtatiladi. iv. tajriba natijalarini yozish uchun jadvali. 5.1-jadval manometr ko‘rsatayotgan havo bosimi elektr o‘lchash asboblarining ko‘rsatishlari elektr dvigatelining (3) ifodadan hisoblab topilgan quvvati tok kuchi, a kuchlanish v 1 atm da 2 atm da 3 atm da 4 atm da o‘lchashlar amalga oshirilgandan keyin, elektr dvigatel sarf qilgan quvvat quyidagi ifodadan hisoblab topiladi: w = 1,73 ∙ i ∙ u ∙ cos, ( vt ) (5.3) bu ifodada: i – tok kuchi, a u – tok kuchlanishi, v cos = 0,89. v. kompressor ishlab chiqarish quvvatini hisoblash. a) bir pog‘onali, ikki silindrli, …
