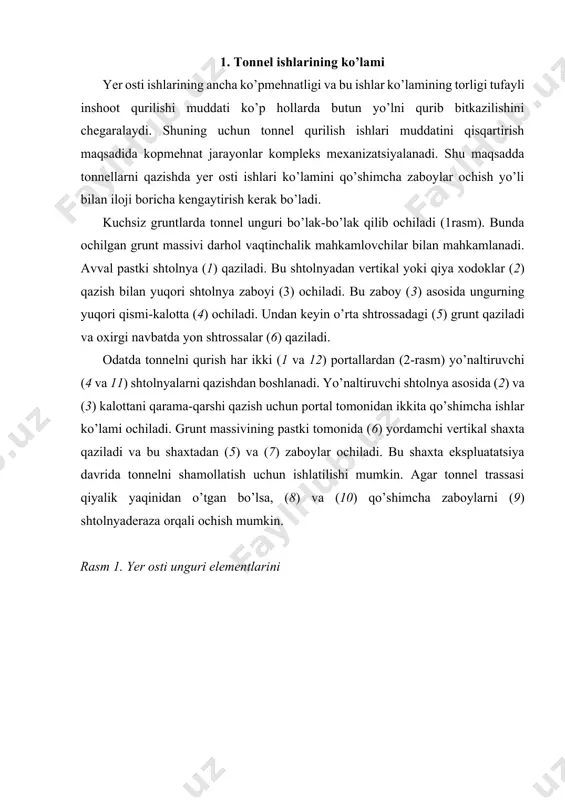

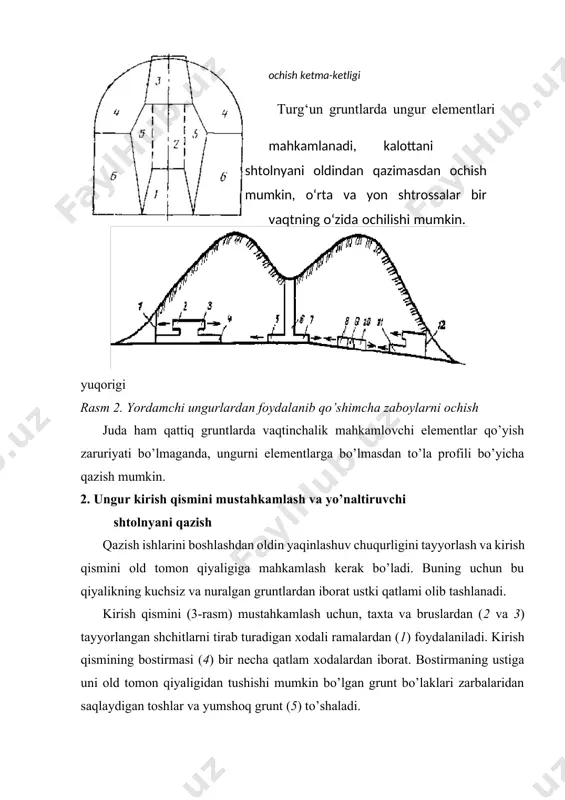

1674639120.docx tonnel unguri elementlarini qazish reja: 1. tonnel ishlarining ko’lami 2. ungur kirish qismini mustahkamlash va yo’naltiruvchi shtolnyani qazish 3. kalottani ochish 4. ankerli mahkamlash 1. tonnel ishlarining ko’lami yer osti ishlarining ancha ko’pmehnatligi va bu ishlar ko’lamining torligi tufayli inshoot qurilishi muddati ko’p hollarda butun yo’lni qurib bitkazilishini chegaralaydi. shuning uchun tonnel qurilish ishlari muddatini qisqartirish maqsadida kopmehnat jarayonlar kompleks mexanizatsiyalanadi. shu maqsadda tonnellarni qazishda yer osti ishlari ko’lamini qo’shimcha zaboylar ochish yo’li bilan iloji boricha kengaytirish kerak bo’ladi. kuchsiz gruntlarda tonnel unguri bo’lak-bo’lak qilib ochiladi (1rasm). bunda ochilgan grunt massivi darhol vaqtinchalik mahkamlovchilar bilan mahkamlanadi. avval pastki shtolnya (1) qaziladi. bu shtolnyadan vertikal yoki qiya xodoklar (2) qazish bilan yuqori shtolnya zaboyi (3) ochiladi. bu zaboy (3) asosida ungurning yuqori qismi-kalotta (4) ochiladi. undan keyin o’rta shtrossadagi (5) grunt qaziladi va oxirgi navbatda yon shtrossalar (6) qaziladi. odatda tonnelni qurish har ikki (1 va 12) portallardan (2-rasm) yo’naltiruvchi …

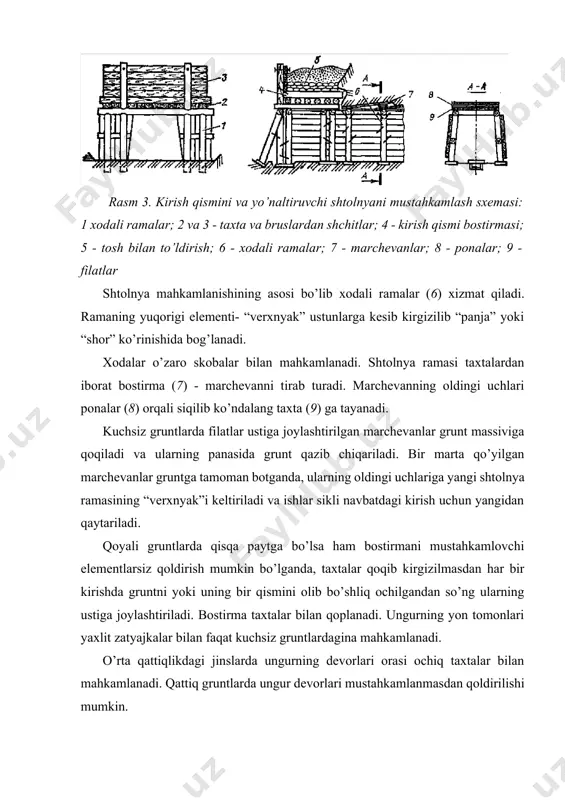

imcha zaboylarni ochish juda ham qattiq gruntlarda vaqtinchalik mahkamlovchi elementlar qo’yish zaruriyati bo’lmaganda, ungurni elementlarga bo’lmasdan to’la profili bo’yicha qazish mumkin. 2. ungur kirish qismini mustahkamlash va yo’naltiruvchi shtolnyani qazish qazish ishlarini boshlashdan oldin yaqinlashuv chuqurligini tayyorlash va kirish qismini old tomon qiyaligiga mahkamlash kerak bo’ladi. buning uchun bu qiyalikning kuchsiz va nuralgan gruntlardan iborat ustki qatlami olib tashlanadi. kirish qismini (3-rasm) mustahkamlash uchun, taxta va bruslardan (2 va 3) tayyorlangan shchitlarni tirab turadigan xodali ramalardan (1) foydalaniladi. kirish qismining bostirmasi (4) bir necha qatlam xodalardan iborat. bostirmaning ustiga uni old tomon qiyaligidan tushishi mumkin bo’lgan grunt bo’laklari zarbalaridan saqlaydigan toshlar va yumshoq grunt (5) to’shaladi. rasm 3. kirish qismini va yo’naltiruvchi shtolnyani mustahkamlash sxemasi: 1 xodali ramalar; 2 va 3 - taxta va bruslardan shchitlar; 4 - kirish qismi bostirmasi; 5 - tosh bilan to’ldirish; 6 - xodali ramalar; 7 - marchevanlar; 8 - ponalar; 9 - filatlar shtolnya …

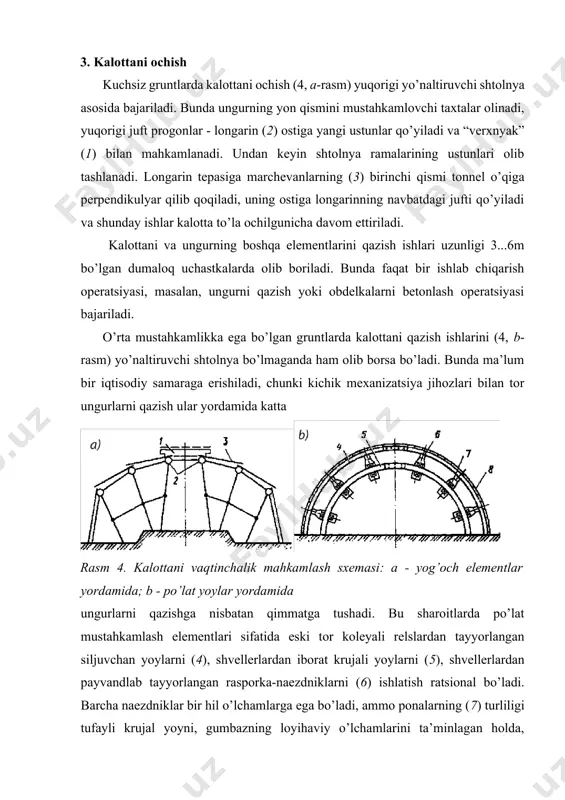

ir kirishda gruntni yoki uning bir qismini olib bo’shliq ochilgandan so’ng ularning ustiga joylashtiriladi. bostirma taxtalar bilan qoplanadi. ungurning yon tomonlari yaxlit zatyajkalar bilan faqat kuchsiz gruntlardagina mahkamlanadi. o’rta qattiqlikdagi jinslarda ungurning devorlari orasi ochiq taxtalar bilan mahkamlanadi. qattiq gruntlarda ungur devorlari mustahkamlanmasdan qoldirilishi mumkin. 3. kalottani ochish kuchsiz gruntlarda kalottani ochish (4, a-rasm) yuqorigi yo’naltiruvchi shtolnya asosida bajariladi. bunda ungurning yon qismini mustahkamlovchi taxtalar olinadi, yuqorigi juft progonlar - longarin (2) ostiga yangi ustunlar qo’yiladi va “verxnyak” (1) bilan mahkamlanadi. undan keyin shtolnya ramalarining ustunlari olib tashlanadi. longarin tepasiga marchevanlarning (3) birinchi qismi tonnel o’qiga perpendikulyar qilib qoqiladi, uning ostiga longarinning navbatdagi jufti qo’yiladi va shunday ishlar kalotta to’la ochilgunicha davom ettiriladi. kalottani va ungurning boshqa elementlarini qazish ishlari uzunligi 3...6m bo’lgan dumaloq uchastkalarda olib boriladi. bunda faqat bir ishlab chiqarish operatsiyasi, masalan, ungurni qazish yoki obdelkalarni betonlash operatsiyasi bajariladi. o’rta mustahkamlikka ega bo’lgan gruntlarda kalottani qazish ishlarini (4, …

fayli krujal yoyni, gumbazning loyihaviy o’lchamlarini ta’minlagan holda, siljuvchan yoylardan (4) turli uzoqlikda joylashtirishga imkon yaratadi. metall yoyli mustahkamlash elementlari yog’och elementlarga nisbatan ungurning ichki bo’shlig’ini kamroq tiqilinch qiladi va marchevanlarni (8) kalotta bostirmasida tonnel o’qiga parallel joylashtirishga imkon beradi. bu esa qazilishi kerak gruntlar hajmini kamaytiradi. ungur qazish elementlari yiriklashtirilgan mustahkam qoyali gruntlarda bruslardan iborat poligonal yoki po’lat elementlardan iborat arkali mustahkamlash elementlari qo’llaniladi. bu konstruksiyalar bostirma tortmasi taxtalari uchun tayanch bo’lib xizmat qiladi. bostirma tortmasi taxtalarini katta bo’lmagan mahalliy tuproq tushishlaridan saqlaydigan po’lat to’rga almashtirsa ham bo’ladi. poligonal va arkali mustahkamlash elementlari ungurning ichki bo’shlig’ini kuchsiz gruntlarda qo’llaniladigan yog’och mustahkamlash elementlariga nisbatan kamroq tiqilinch qiladi. 4. ankerli mahkamlash yer osti ungurlarining ichki bo’shliqni tiqilinch qilmaydigan samarali vaqtinchalik mustahkamlash elementlari sifatida ankerlab (shtangalab) mahkamlashni ko’rsatish mumkin (5-rasm). bu usul barcha qoyali gruntlarda qo’llanilishi mumkin. anker (1) oldindan burg’ilangan silindrik teshikka-shpurga o’rnatiladi va uni shpur osti yaqinida yoki uning butun …

erlar eng ko’p tarqalgandir. ponali-teshikli po’lat ankerlar ularni tayyorlashning soddaligi bilan ajralib turadi. lekin bunday ankerlar boshining grunt bilan kontakt yuzasi kichkina bo’lgani uchun ularning ko’tarish qobiliyati katta bo’lmaydi. ko’tarish qobiliyati katta ankerlar sifatida rasporli po’lat ankerlarni ko’rsatish mumkin. ularning bosh tomonida anker sterjeni shpurda aylantirilganida unga kirib boradigan gayka bilan ichidan itarib turiladigan maxsus gilza joylashtirilgan bo’ladi. korroziyaga uchrashi sababli po’lat ankerlar uzoqqa chidamaydilar. temirbeton ankerlar uzoqqa chidamli va katta ko’tarish qobiliyatiga egadir, lekin ular shpurdagi qorishma yetarli mustahkamlikka ega bo’lgandan so’nggina ishga tushadilar. to’ldiriladigan deb ataladigan eng sodda temirbeton anker (5,v-rasm) qorishma to’ldirilgan shpurga po’lat sterjenni kirgizish orqali xosil bo’ladi. ungurning tom qismidagi shpurlarni qorishma bilan sifatli to’ldirish ancha qiyindir, shuning uchun ham to’ldiriluvchi ankerlar gruntni mahkamlash uchun ungurning devorlari va ostki qismida ishlatiladi. perforlangan temirbeton ankerlar ko’proq universal hisoblanadi. ularda qorishma yuzasida tekis tarqalgan teshiklari bo’lgan (perforlangan), ichi bo’sh, tunukadan bo’lgan silindrga solinadi. qorishmasi bor perforlangan silindr …
