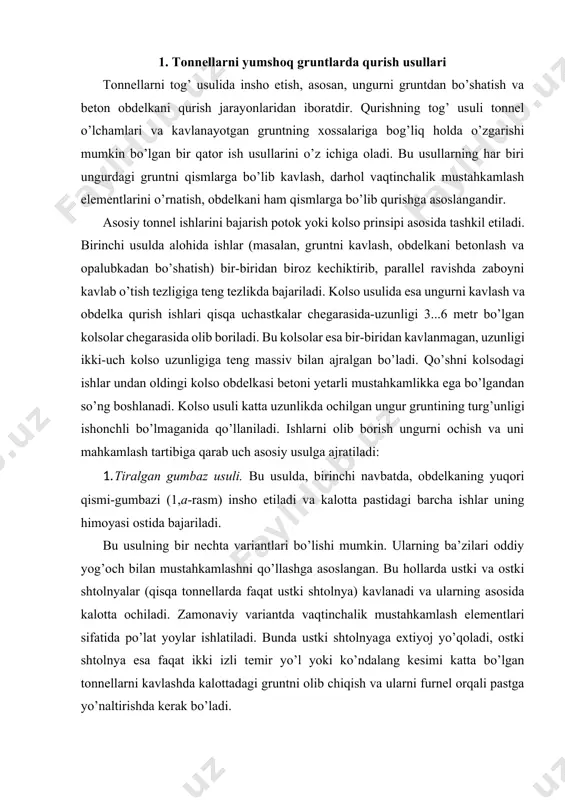

1674639195.docx tonnellarni tog’ usulida insho etish reja: 1. tonnellarni yumshoq gruntlarda qurish usullari 2. tonnellarni qattiq gruntlarda qurish usullari 3. beton obdelkani qurish 4. tonnel ungurini tog’ usuli bilan kavlashdagi yordamchi ishlar 1. tonnellarni yumshoq gruntlarda qurish usullari tonnellarni tog’ usulida insho etish, asosan, ungurni gruntdan bo’shatish va beton obdelkani qurish jarayonlaridan iboratdir. qurishning tog’ usuli tonnel o’lchamlari va kavlanayotgan gruntning xossalariga bog’liq holda o’zgarishi mumkin bo’lgan bir qator ish usullarini o’z ichiga oladi. bu usullarning har biri ungurdagi gruntni qismlarga bo’lib kavlash, darhol vaqtinchalik mustahkamlash elementlarini o’rnatish, obdelkani ham qismlarga bo’lib qurishga asoslangandir. asosiy tonnel ishlarini bajarish potok yoki kolso prinsipi asosida tashkil etiladi. birinchi usulda alohida ishlar (masalan, gruntni kavlash, obdelkani betonlash va opalubkadan bo’shatish) bir-biridan biroz kechiktirib, parallel ravishda zaboyni kavlab o’tish tezligiga teng tezlikda bajariladi. kolso usulida esa ungurni kavlash va obdelka qurish ishlari qisqa uchastkalar chegarasida-uzunligi 3...6 metr bo’lgan kolsolar chegarasida olib boriladi. bu kolsolar …

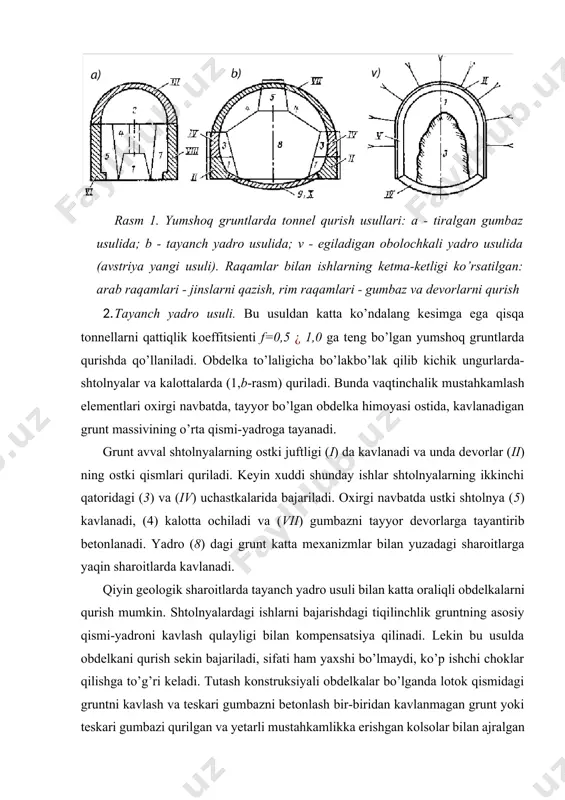

alar (qisqa tonnellarda faqat ustki shtolnya) kavlanadi va ularning asosida kalotta ochiladi. zamonaviy variantda vaqtinchalik mustahkamlash elementlari sifatida po’lat yoylar ishlatiladi. bunda ustki shtolnyaga extiyoj yo’qoladi, ostki shtolnya esa faqat ikki izli temir yo’l yoki ko’ndalang kesimi katta bo’lgan tonnellarni kavlashda kalottadagi gruntni olib chiqish va ularni furnel orqali pastga yo’naltirishda kerak bo’ladi. rasm 1. yumshoq gruntlarda tonnel qurish usullari: a - tiralgan gumbaz usulida; b - tayanch yadro usulida; v - egiladigan obolochkali yadro usulida (avstriya yangi usuli). raqamlar bilan ishlarning ketma-ketligi ko’rsatilgan: arab raqamlari - jinslarni qazish, rim raqamlari - gumbaz va devorlarni qurish 2. tayanch yadro usuli. bu usuldan katta ko’ndalang kesimga ega qisqa tonnellarni qattiqlik koeffitsienti f=0,5 ¿ 1,0 ga teng bo’lgan yumshoq gruntlarda qurishda qo’llaniladi. obdelka to’laligicha bo’lakbo’lak qilib kichik ungurlarda-shtolnyalar va kalottalarda (1,b-rasm) quriladi. bunda vaqtinchalik mustahkamlash elementlari oxirgi navbatda, tayyor bo’lgan obdelka himoyasi ostida, kavlanadigan grunt massivining o’rta qismi-yadroga tayanadi. grunt avval shtolnyalarning …

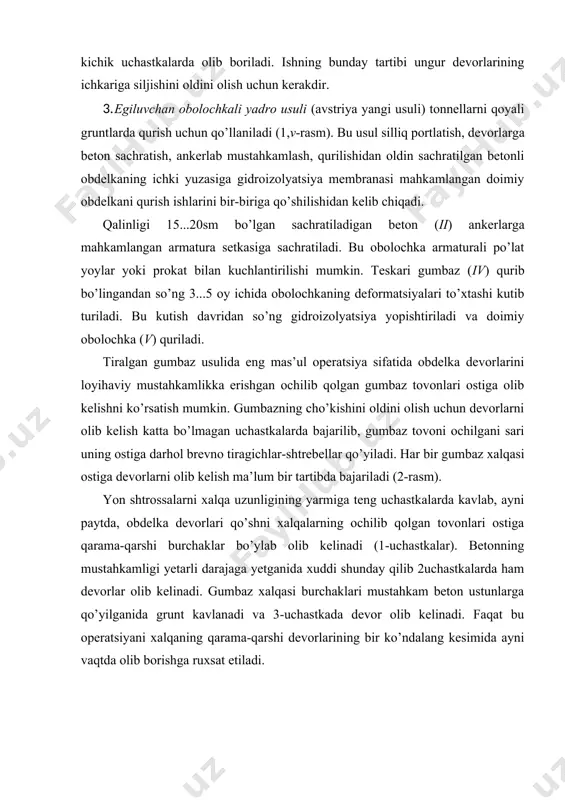

lar bo’lganda lotok qismidagi gruntni kavlash va teskari gumbazni betonlash bir-biridan kavlanmagan grunt yoki teskari gumbazi qurilgan va yetarli mustahkamlikka erishgan kolsolar bilan ajralgan kichik uchastkalarda olib boriladi. ishning bunday tartibi ungur devorlarining ichkariga siljishini oldini olish uchun kerakdir. 3. egiluvchan obolochkali yadro usuli (avstriya yangi usuli) tonnellarni qoyali gruntlarda qurish uchun qo’llaniladi (1,v-rasm). bu usul silliq portlatish, devorlarga beton sachratish, ankerlab mustahkamlash, qurilishidan oldin sachratilgan betonli obdelkaning ichki yuzasiga gidroizolyatsiya membranasi mahkamlangan doimiy obdelkani qurish ishlarini bir-biriga qo’shilishidan kelib chiqadi. qalinligi 15...20sm bo’lgan sachratiladigan beton (ii) ankerlarga mahkamlangan armatura setkasiga sachratiladi. bu obolochka armaturali po’lat yoylar yoki prokat bilan kuchlantirilishi mumkin. teskari gumbaz (iv) qurib bo’lingandan so’ng 3...5 oy ichida obolochkaning deformatsiyalari to’xtashi kutib turiladi. bu kutish davridan so’ng gidroizolyatsiya yopishtiriladi va doimiy obolochka (v) quriladi. tiralgan gumbaz usulida eng mas’ul operatsiya sifatida obdelka devorlarini loyihaviy mustahkamlikka erishgan ochilib qolgan gumbaz tovonlari ostiga olib kelishni ko’rsatish mumkin. gumbazning cho’kishini …

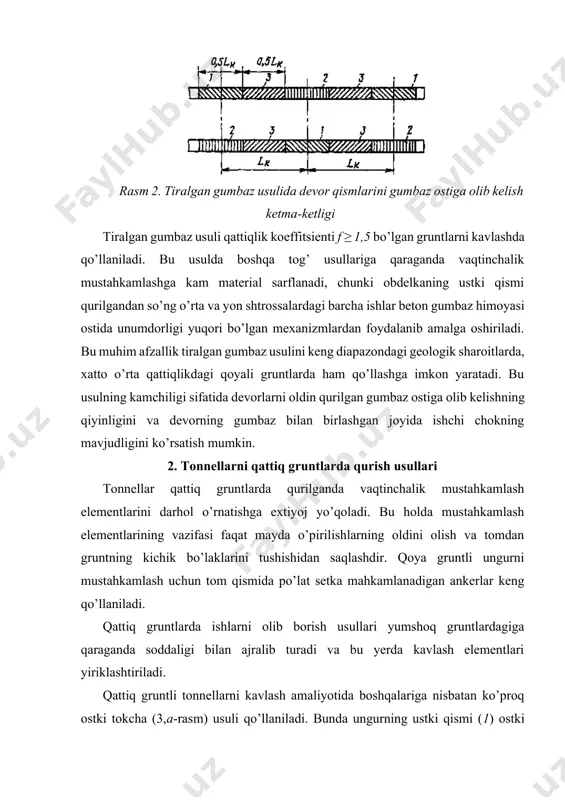

lanadi va 3-uchastkada devor olib kelinadi. faqat bu operatsiyani xalqaning qarama-qarshi devorlarining bir ko’ndalang kesimida ayni vaqtda olib borishga ruxsat etiladi. rasm 2. tiralgan gumbaz usulida devor qismlarini gumbaz ostiga olib kelish ketma-ketligi tiralgan gumbaz usuli qattiqlik koeffitsienti f ≥ 1,5 bo’lgan gruntlarni kavlashda qo’llaniladi. bu usulda boshqa tog’ usullariga qaraganda vaqtinchalik mustahkamlashga kam material sarflanadi, chunki obdelkaning ustki qismi qurilgandan so’ng o’rta va yon shtrossalardagi barcha ishlar beton gumbaz himoyasi ostida unumdorligi yuqori bo’lgan mexanizmlardan foydalanib amalga oshiriladi. bu muhim afzallik tiralgan gumbaz usulini keng diapazondagi geologik sharoitlarda, xatto o’rta qattiqlikdagi qoyali gruntlarda ham qo’llashga imkon yaratadi. bu usulning kamchiligi sifatida devorlarni oldin qurilgan gumbaz ostiga olib kelishning qiyinligini va devorning gumbaz bilan birlashgan joyida ishchi chokning mavjudligini ko’rsatish mumkin. 2. tonnellarni qattiq gruntlarda qurish usullari tonnellar qattiq gruntlarda qurilganda vaqtinchalik mustahkamlash elementlarini darhol o’rnatishga extiyoj yo’qoladi. bu holda mustahkamlash elementlarining vazifasi faqat mayda o’pirilishlarning oldini olish va tomdan …

bo’yicha odatda zaxodka o’lchamiga teng qabul qilinadi. shu tufayli portlatish paytida gruntning katta qismi pastga qulaydi. bu grunt ostki gorizontda ishlayotgan mashina yordamida transport vositalariga yuklanadi. kavlangan gruntning hajmi katta bo’lganida ustki gorizontdagi yuklash mashinasi ishlashiga yetarli joy bo’lishi uchun tokcha uzaytiriladi. bu yuklash mashinasidan gruntni transporterga yoki ostki tokcha yaqinida ish joyini berkitib turgan konveyerlar tizimiga uzatish qulay bo’ladi. shu tufayli ustki gorizontdan gruntni yuklash ostda bajarilayotgan ishlarga xalaqit bermaydi. ostki tokcha uzun bo’lganida ishlarni tashkil qilish birmuncha murakkablashadi, lekin bu ostda bajarilayotgan ishlarga xalaqit qiladi. rasm 3. qattiq gruntlarda tonnel qurish usullari: a - ostki tokcha usulida; b - yaxlit zaboy usulida; v - markaziy shtolnya usulida beton obdelka iii ostki gorizont zaboyidan birmuncha uzoqlikda quriladi, chunki bu gruntni kavlash va betonlash jarayoniga o’zaro xalaqit bermaydi. yaxlit zaboy usuli (3,b-rasm) qisqa ostki tokcha usuliga ko’p jihatdan o’xshaydi. zaboyning bir tekislikda bo’lganligi avtomatik boshqarish bilan ta’minlangan, og’ir, yuqori unumdorli …
