1 / 16

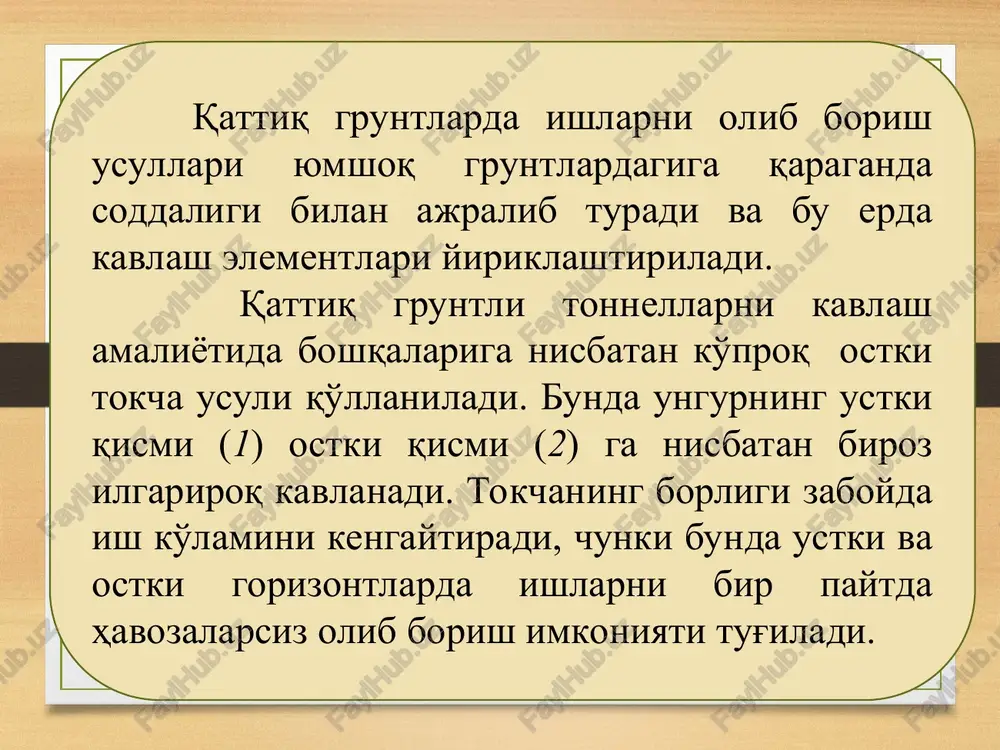

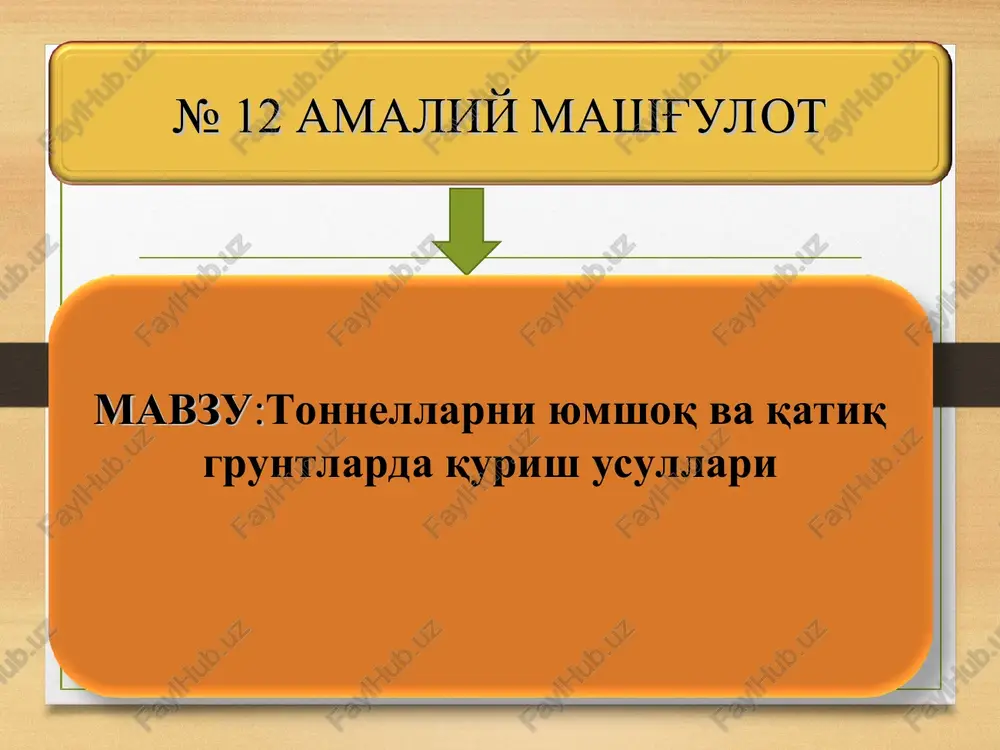

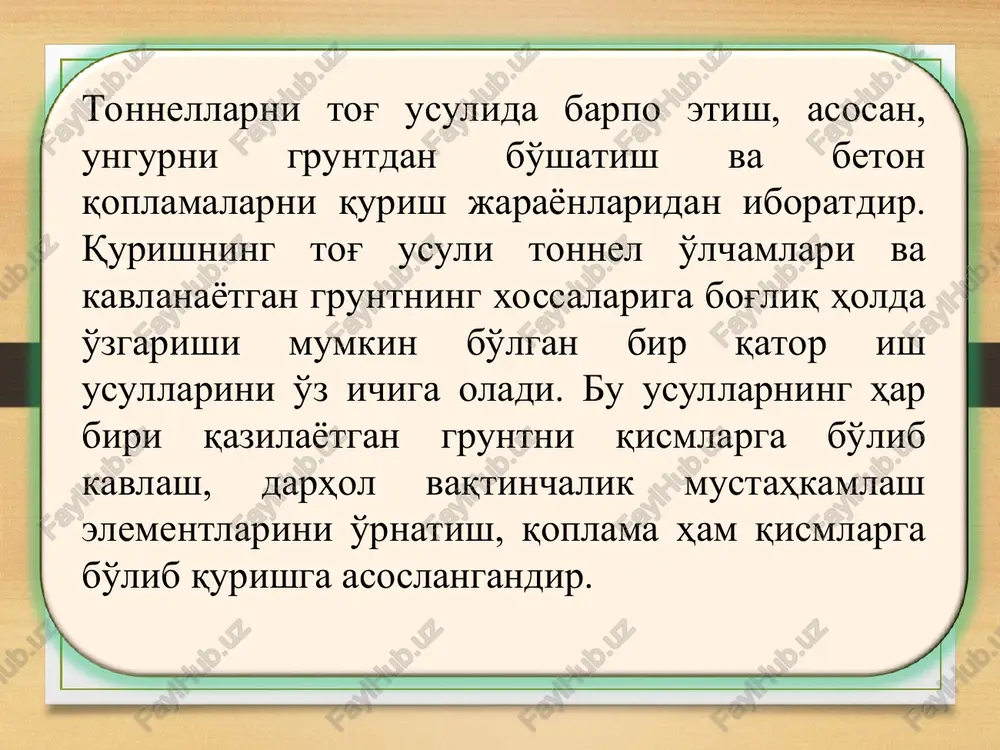

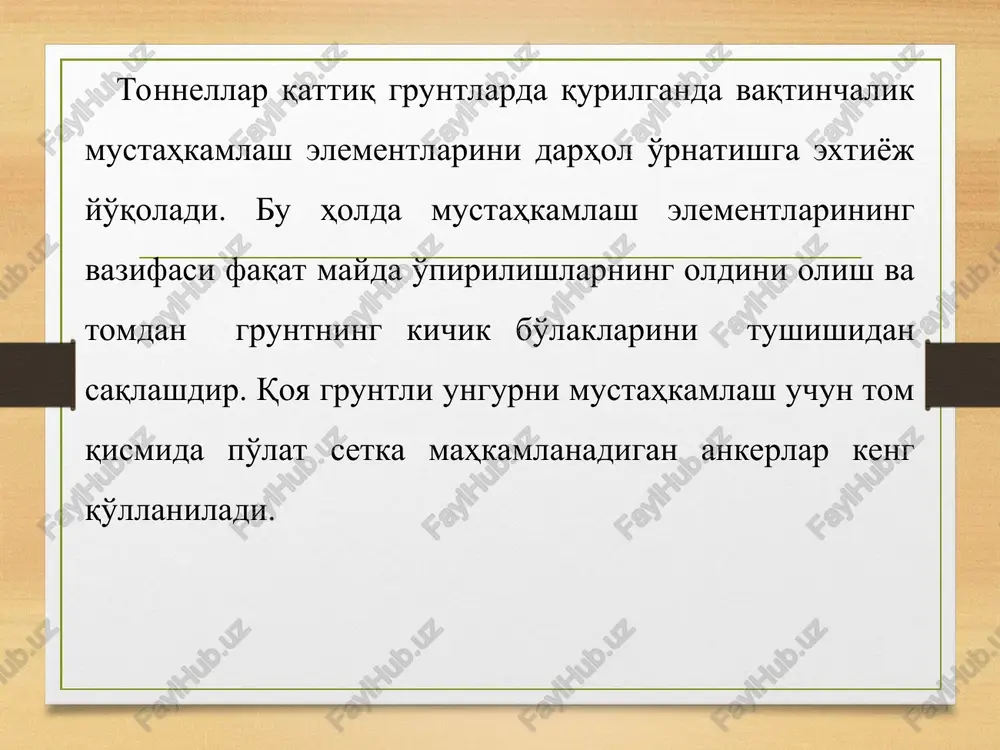

powerpoint presentation № 12 amaliy mashg'ulot mavzu:tonnellarni yumshoq va qatiq gruntlarda qurish usullari tonnellarni tog' usulida barpo etish, asosan, ungurni gruntdan bo'shatish va beton qoplamalarni qurish jarayonlaridan iboratdir. qurishning tog' usuli tonnel o'lchamlari va kavlanayotgan gruntning xossalariga bog'liq holda o'zgarishi mumkin bo'lgan bir qator ish usullarini o'z ichiga oladi. bu usullarning har biri qazilayotgan gruntni qismlarga bo'lib kavlash, darhol vaqtinchalik mustahkamlash elementlarini o'rnatish, qoplama ham qismlarga bo'lib qurishga asoslangandir. tonnellar qattiq gruntlarda qurilganda vaqtinchalik mustahkamlash elementlarini darhol o'rnatishga extiyoj yo'qoladi. bu holda mustahkamlash elementlarining vazifasi faqat mayda o'pirilishlarning oldini olish va tomdan gruntning kichik bo'laklarini tushishidan saqlashdir. qoya gruntli ungurni mustahkamlash uchun tom qismida po'lat setka mahkamlanadigan ankerlar keng qo'llaniladi. qattiq gruntlarda ishlarni olib borish usullari yumshoq gruntlardagiga qaraganda soddaligi bilan ajralib turadi va bu erda kavlash elementlari yiriklashtiriladi. qattiq gruntli tonnellarni kavlash amaliyotida boshqalariga nisbatan ko'proq ostki tokcha usuli qo'llaniladi. bunda ungurning ustki qismi (1) ostki qismi (2) ga …

2 / 16

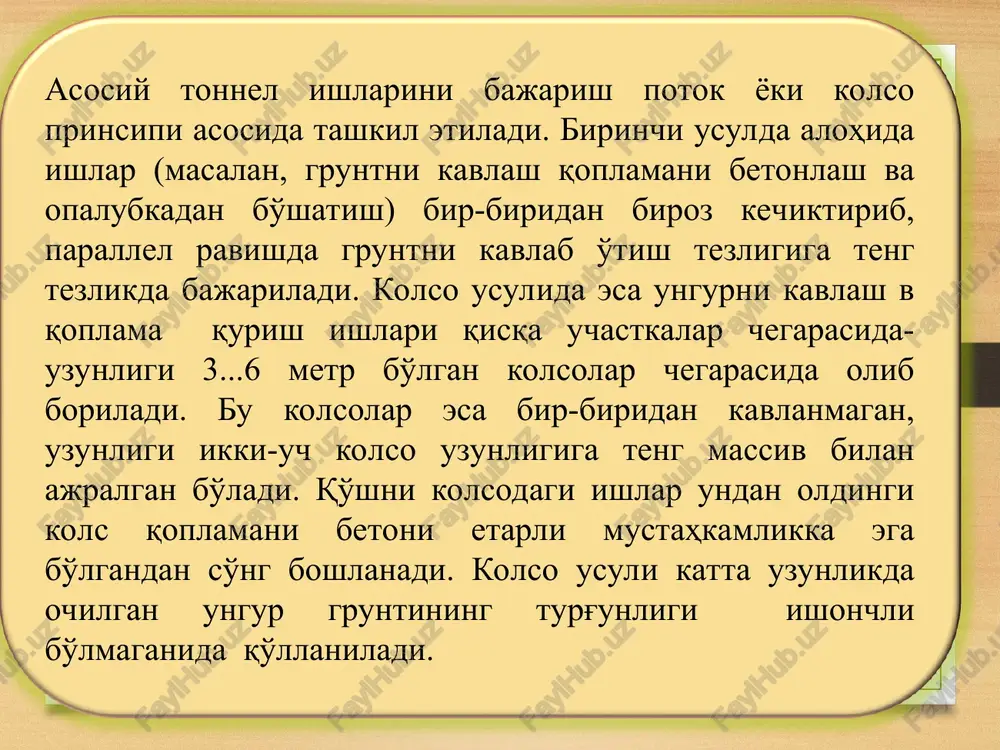

so uzunligiga teng massiv bilan ajralgan bo'ladi. qo'shni kolsodagi ishlar undan oldingi kols qoplamani betoni etarli mustahkamlikka ega bo'lgandan so'ng boshlanadi. kolso usuli katta uzunlikda ochilgan ungur gruntining turg'unligi ishonchli bo'lmaganida qo'llaniladi. ishlarni olib borish ungurni ochish va uni mahkamlash tartibiga qarab uch asosiy usulga ajratiladi: 1. tiralgan gumbaz usuli. bu usulda, birinchi navbatda, obdelkaning yuqori qismi-gumbazi (15.1,a-rasm) insho etiladi va kalotta pastidagi barcha ishlar uning himoyasi ostida bajariladi. bu usulning bir nechta variantlari bo'lishi mumkin. ularning ba'zilari oddiy yog'och bilan mustahkamlashni qo'llashga asoslangan. bu hollarda ustki va ostki shtolnyalar (qisqa tonnellarda faqat ustki shtolnya) kavlanadi va ularning asosida kalotta ochiladi. zamonaviy variantda vaqtinchalik mustahkamlash elementlari sifatida po'lat yoylar ishlatiladi. bunda ustki shtolnyaga extiyoj yo'qoladi, ostki shtolnya esa faqat ikki izli temir yo'l yoki ko'ndalang kesimi katta bo'lgan tonnellarni kavlashda kalottadagi gruntni olib chiqish va ularni furnel orqali pastga yo'naltirishda kerak bo'ladi. rasm 15.1. yumshoq gruntlarda tonnel qurish usullari: a …

3 / 16

lardagi ishlarni bajarishdagi tiqilinchlik gruntning asosiy qismi-yadroni kavlash qulayligi bilan kompensatsiya qilinadi. lekin bu usulda obdelkani qurish sekin bajariladi, sifati ham yaxshi bo'lmaydi, ko'p ishchi choklar qilishga to'g'ri keladi. tutash konstruksiyali obdelkalar bo'lganda lotok qismidagi gruntni kavlash va teskari gumbazni betonlash bir-biridan kavlanmagan grunt yoki teskari gumbazi qurilgan va etarli mustahkamlikka erishgan kolsolar bilan ajralgan kichik uchastkalarda olib boriladi. ishning bunday tartibi ungur devorlarining ichkariga siljishini oldini olish uchun kerakdir. 3. egiluvchan obolochkali yadro usuli (avstriya yangi usuli) tonnellarni qoyali gruntlarda qurish uchun qo'llaniladi (15.1,v-rasm). bu usul silliq portlatish, devorlarga beton sachratish, ankerlab mustahkamlash, qurilishidan oldin sachratilgan betonli obdelkaning ichki yuzasiga gidroizolyatsiya membranasi mahkamlangan doimiy obdelkani qurish ishlarini bir-biriga qo'shilishidan kelib chiqadi. qalinligi 15...20sm bo'lgan sachratiladigan beton (ii) ankerlarga mahkamlangan armatura setkasiga sachratiladi. bu obolochka armaturali po'lat yoylar yoki prokat bilan kuchlantirilishi mumkin. teskari gumbaz (iv) qurib bo'lingandan so'ng 3...5 oy ichida obolochkaning deformatsiyalari to'xtashi kutib turiladi. bu kutish davridan …

4 / 16

ib qolgan tovonlari ostiga qarama-qarshi burchaklar bo'ylab olib kelinadi (1-uchastkalar). betonning mustahkamligi etarli darajaga etganida xuddi shunday qilib 2-uchastkalarda ham devorlar olib kelinadi. gumbaz xalqasi burchaklari mustahkam beton ustunlarga qo'yilganida grunt kavlanadi va 3-uchastkada devor olib kelinadi. faqat bu operatsiyani xalqaning qarama-qarshi devorlarining bir ko'ndalang kesimida ayni vaqtda olib borishga ruxsat etiladi. rasm 15.2. tiralgan gumbaz usulida devor qismlarini gumbaz ostiga olib kelish ketma-ketligi tiralgan gumbaz usuli qattiqlik koeffitsienti f ≥ 1,5 bo'lgan gruntlarni kavlashda qo'llaniladi. bu usulda boshqa tog' usullariga qaraganda vaqtinchalik mustahkamlashga kam material sarflanadi, chunki obdelkaning ustki qismi qurilgandan so'ng o'rta va yon shtrossalardagi barcha ishlar beton gumbaz himoyasi ostida unumdorligi yuqori bo'lgan mexanizmlardan foydalanib amalga oshiriladi. bu muhim afzallik tiralgan gumbaz usulini keng diapazondagi geologik sharoitlarda, xatto o'rta qattiqlikdagi qoyali gruntlarda ham qo'llashga imkon yaratadi. bu usulning kamchiligi sifatida devorlarni oldin qurilgan gumbaz ostiga olib kelishning qiyinligini va devorning gumbaz bilan birlashgan joyida ishchi chokning mavjudligini …

5 / 16
