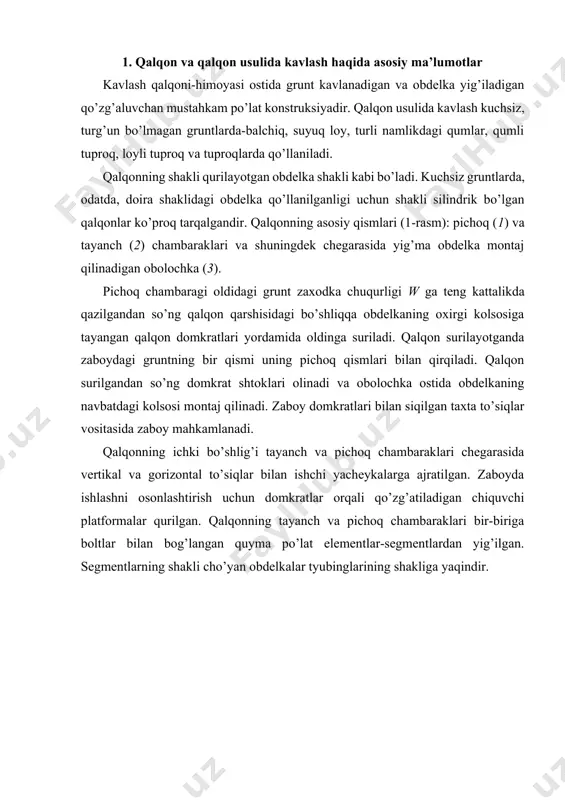

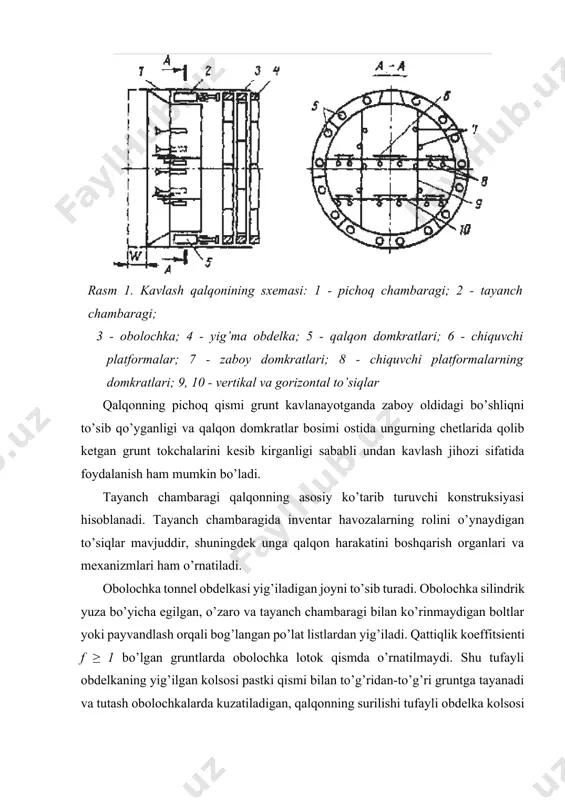

1674639161.docx tonnellarni qalqon usulida barpo etish reja: 1. qalqon va qalqon usulida kavlash haqida asosiy ma’lumotlar 2. mexanizatsiyalashgan kavlash qalqonlari 3. qalqon harakatiga qarshilik kuchlari 1. qalqon va qalqon usulida kavlash haqida asosiy ma’lumotlar kavlash qalqoni-himoyasi ostida grunt kavlanadigan va obdelka yig’iladigan qo’zg’aluvchan mustahkam po’lat konstruksiyadir. qalqon usulida kavlash kuchsiz, turg’un bo’lmagan gruntlarda-balchiq, suyuq loy, turli namlikdagi qumlar, qumli tuproq, loyli tuproq va tuproqlarda qo’llaniladi. qalqonning shakli qurilayotgan obdelka shakli kabi bo’ladi. kuchsiz gruntlarda, odatda, doira shaklidagi obdelka qo’llanilganligi uchun shakli silindrik bo’lgan qalqonlar ko’proq tarqalgandir. qalqonning asosiy qismlari (1-rasm): pichoq (1) va tayanch (2) chambaraklari va shuningdek chegarasida yig’ma obdelka montaj qilinadigan obolochka (3). pichoq chambaragi oldidagi grunt zaxodka chuqurligi w ga teng kattalikda qazilgandan so’ng qalqon qarshisidagi bo’shliqqa obdelkaning oxirgi kolsosiga tayangan qalqon domkratlari yordamida oldinga suriladi. qalqon surilayotganda zaboydagi gruntning bir qismi uning pichoq qismlari bilan qirqiladi. qalqon surilgandan so’ng domkrat shtoklari olinadi va obolochka ostida obdelkaning …

iquvchi platformalar; 7 - zaboy domkratlari; 8 - chiquvchi platformalarning domkratlari; 9, 10 - vertikal va gorizontal to’siqlar qalqonning pichoq qismi grunt kavlanayotganda zaboy oldidagi bo’shliqni to’sib qo’yganligi va qalqon domkratlar bosimi ostida ungurning chetlarida qolib ketgan grunt tokchalarini kesib kirganligi sababli undan kavlash jihozi sifatida foydalanish ham mumkin bo’ladi. tayanch chambaragi qalqonning asosiy ko’tarib turuvchi konstruksiyasi hisoblanadi. tayanch chambaragida inventar havozalarning rolini o’ynaydigan to’siqlar mavjuddir, shuningdek unga qalqon harakatini boshqarish organlari va mexanizmlari ham o’rnatiladi. obolochka tonnel obdelkasi yig’iladigan joyni to’sib turadi. obolochka silindrik yuza bo’yicha egilgan, o’zaro va tayanch chambaragi bilan ko’rinmaydigan boltlar yoki payvandlash orqali bog’langan po’lat listlardan yig’iladi. qattiqlik koeffitsienti f ≥ 1 bo’lgan gruntlarda obolochka lotok qismda o’rnatilmaydi. shu tufayli obdelkaning yig’ilgan kolsosi pastki qismi bilan to’g’ridan-to’g’ri gruntga tayanadi va tutash obolochkalarda kuzatiladigan, qalqonning surilishi tufayli obdelka kolsosi obolochkadan gruntga o’tib ketishining sababi bo’ladigan kolso deformatsiyasiga imkon berilmaydi. ungur uzoq vaqt mobaynida vaqtinchalik mustahkamlash elementlari …

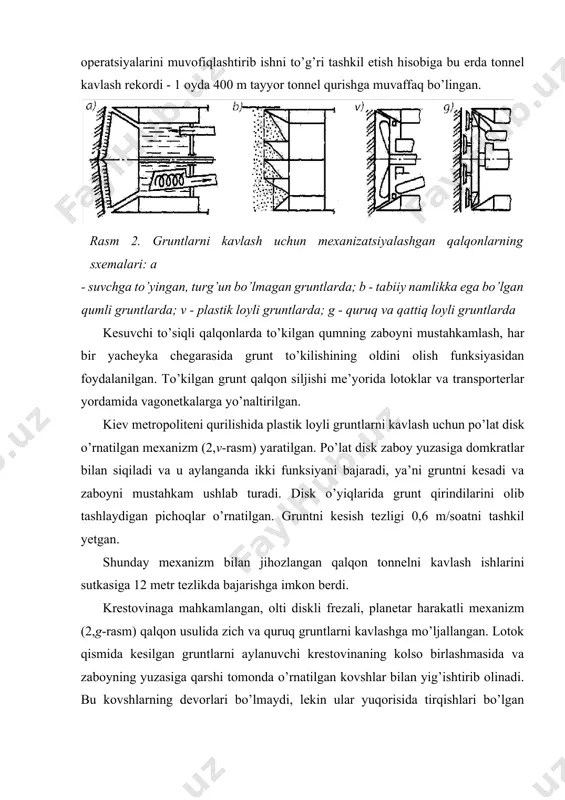

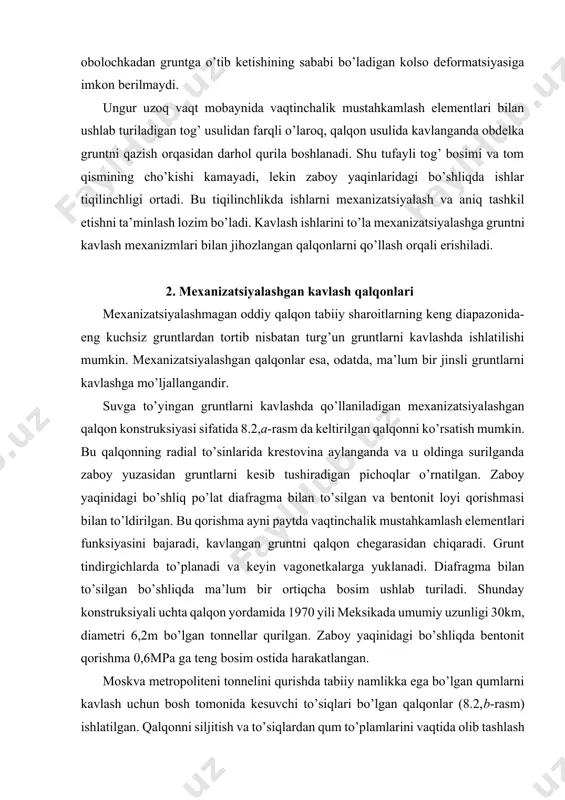

hi mumkin. mexanizatsiyalashgan qalqonlar esa, odatda, ma’lum bir jinsli gruntlarni kavlashga mo’ljallangandir. suvga to’yingan gruntlarni kavlashda qo’llaniladigan mexanizatsiyalashgan qalqon konstruksiyasi sifatida 8.2,a-rasm da keltirilgan qalqonni ko’rsatish mumkin. bu qalqonning radial to’sinlarida krestovina aylanganda va u oldinga surilganda zaboy yuzasidan gruntlarni kesib tushiradigan pichoqlar o’rnatilgan. zaboy yaqinidagi bo’shliq po’lat diafragma bilan to’silgan va bentonit loyi qorishmasi bilan to’ldirilgan. bu qorishma ayni paytda vaqtinchalik mustahkamlash elementlari funksiyasini bajaradi, kavlangan gruntni qalqon chegarasidan chiqaradi. grunt tindirgichlarda to’planadi va keyin vagonetkalarga yuklanadi. diafragma bilan to’silgan bo’shliqda ma’lum bir ortiqcha bosim ushlab turiladi. shunday konstruksiyali uchta qalqon yordamida 1970 yili meksikada umumiy uzunligi 30km, diametri 6,2m bo’lgan tonnellar qurilgan. zaboy yaqinidagi bo’shliqda bentonit qorishma 0,6mpa ga teng bosim ostida harakatlangan. moskva metropoliteni tonnelini qurishda tabiiy namlikka ega bo’lgan qumlarni kavlash uchun bosh tomonida kesuvchi to’siqlari bo’lgan qalqonlar (8.2,b-rasm) ishlatilgan. qalqonni siljitish va to’siqlardan qum to’plamlarini vaqtida olib tashlash operatsiyalarini muvofiqlashtirib ishni to’g’ri tashkil etish hisobiga …

gruntlarni kavlash uchun po’lat disk o’rnatilgan mexanizm (2,v-rasm) yaratilgan. po’lat disk zaboy yuzasiga domkratlar bilan siqiladi va u aylanganda ikki funksiyani bajaradi, ya’ni gruntni kesadi va zaboyni mustahkam ushlab turadi. disk o’yiqlarida grunt qirindilarini olib tashlaydigan pichoqlar o’rnatilgan. gruntni kesish tezligi 0,6 m/soatni tashkil yetgan. shunday mexanizm bilan jihozlangan qalqon tonnelni kavlash ishlarini sutkasiga 12 metr tezlikda bajarishga imkon berdi. krestovinaga mahkamlangan, olti diskli frezali, planetar harakatli mexanizm (2,g-rasm) qalqon usulida zich va quruq gruntlarni kavlashga mo’ljallangan. lotok qismida kesilgan gruntlarni aylanuvchi krestovinaning kolso birlashmasida va zaboyning yuzasiga qarshi tomonda o’rnatilgan kovshlar bilan yig’ishtirib olinadi. bu kovshlarning devorlari bo’lmaydi, lekin ular yuqorisida tirqishlari bo’lgan qo’zg’almas po’lat to’siqlar bilan berkitilgandir. kovsh-bu tirqishlar bilan to’g’ri kelganda, grunt tirqishlar orqali o’zining og’irligi ta’sirida transporterga tushadi. planetar harakatli mexanizm bilan jihozlangan qalqon leningrad metropolitenini qurishda qo’llanilgan. bunda sutkalik kavlash tezligi 15 metrga yetgan. bu tezlik 1metr/soat kavlash tezligiga ega bo’lgan mashina uchun ancha pastdir, …

shqalanayotgan jismlarning o’lchamlariga va shakllariga bog’liq bo’lmaydi. shuning uchun, qalqonga tushayotgan yuk 8.3,a-rasm bo’yicha a deb qabul qilinsa, unda qalqonning tashqi yuzasiga grunt ishqalanishidan bo’lgan qarshilikni quyidagi formula bilan ifodalasa bo’ladi: w1 = [2(q+p)ld+g]/ µ, (2) rasm 3. qalqon harakatiga qarshilik kuchlarini hisoblash uchun sxemalar: a - yuklar sxemasi; b - zaboy tomondan tushayotgan aktiv bosimni aniqlash uchun sxema bunda q - qalqonga tushayotgan tekis taqsimlangan vertikal yuk. (3) bu yerda  - gruntning solishtirma og’irligi; n - grunt qalinligi o’lchami (rasm 3,a); p - qalqonga tushayotgan gorizontal yuk. p=qtg 2( 450−ϕra/2), (4) bunda  - gruntning ichki qarshilik burchagi; l, d, g - qalqonning uzunligi, diametri va massasi; µ - po’latning gruntga ishqalanish koeffitsienti, 0,2...0,4 ga teng. rasm 4. pichoqli kolsoning gruntni kesib kirishiga bo’lgan qarshilikni aniqlash sxemasi: a - kesib kirish sxemasi; b - ekvivalent sxema; v - ponaga ta’sir etayotgan zo’riqishlar; g - qappayish prizmasiga ta’sir etayotgan …
