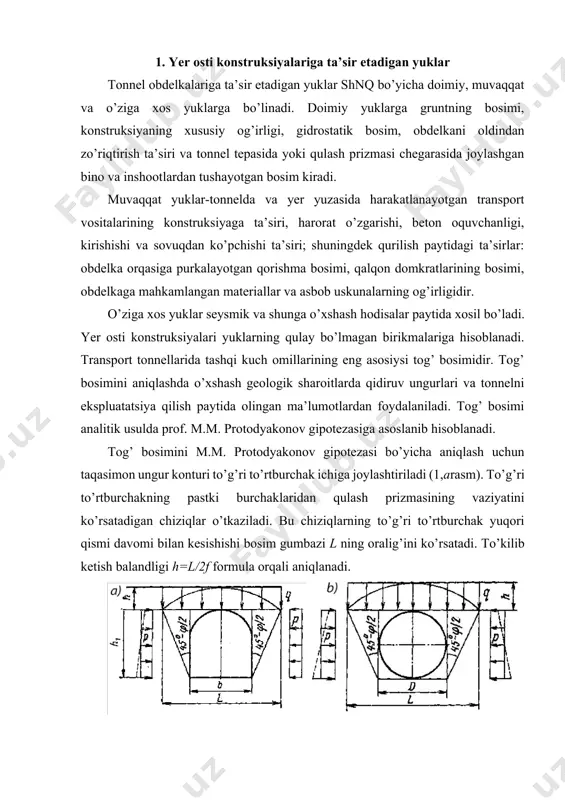

1674639095.docx tonnel obdelkalari hisobining asosiy qoidalari reja: 1. yer osti konstruksiyalariga ta’sir etadigan yuklar 2. tonnel obdelkasining statik ishlashining o’ziga xos xususiyatlari 3. yopiq usulda qurilayotgan obdelkalarning asosiy hisobiy sxemalari 4. obdelkani metrogiprotrans usluli bilan hisoblash 1. yer osti konstruksiyalariga ta’sir etadigan yuklar tonnel obdelkalariga ta’sir etadigan yuklar shnq bo’yicha doimiy, muvaqqat va o’ziga xos yuklarga bo’linadi. doimiy yuklarga gruntning bosimi, konstruksiyaning xususiy og’irligi, gidrostatik bosim, obdelkani oldindan zo’riqtirish ta’siri va tonnel tepasida yoki qulash prizmasi chegarasida joylashgan bino va inshootlardan tushayotgan bosim kiradi. muvaqqat yuklar-tonnelda va yer yuzasida harakatlanayotgan transport vositalarining konstruksiyaga ta’siri, harorat o’zgarishi, beton oquvchanligi, kirishishi va sovuqdan ko’pchishi ta’siri; shuningdek qurilish paytidagi ta’sirlar: obdelka orqasiga purkalayotgan qorishma bosimi, qalqon domkratlarining bosimi, obdelkaga mahkamlangan materiallar va asbob uskunalarning og’irligidir. o’ziga xos yuklar seysmik va shunga o’xshash hodisalar paytida xosil bo’ladi. yer osti konstruksiyalari yuklarning qulay bo’lmagan birikmalariga hisoblanadi. transport tonnellarida tashqi kuch omillarining eng asosiysi tog’ bosimidir. …

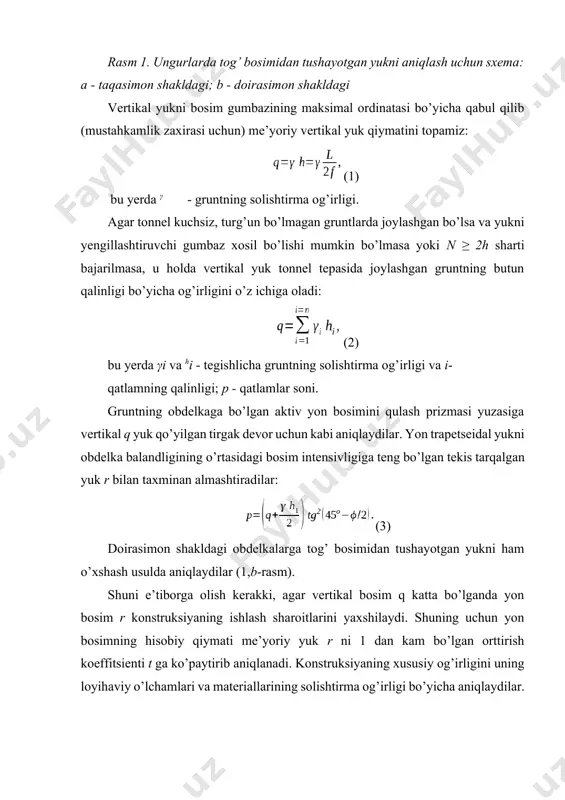

orqali aniqlanadi. rasm 1. ungurlarda tog’ bosimidan tushayotgan yukni aniqlash uchun sxema: a - taqasimon shakldagi; b - doirasimon shakldagi vertikal yukni bosim gumbazining maksimal ordinatasi bo’yicha qabul qilib (mustahkamlik zaxirasi uchun) me’yoriy vertikal yuk qiymatini topamiz: (1) bu yerda γ - gruntning solishtirma og’irligi. agar tonnel kuchsiz, turg’un bo’lmagan gruntlarda joylashgan bo’lsa va yukni yengillashtiruvchi gumbaz xosil bo’lishi mumkin bo’lmasa yoki n ≥ 2h sharti bajarilmasa, u holda vertikal yuk tonnel tepasida joylashgan gruntning butun qalinligi bo’yicha og’irligini o’z ichiga oladi: (2) bu yerda γi va hi - tegishlicha gruntning solishtirma og’irligi va i- qatlamning qalinligi; p - qatlamlar soni. gruntning obdelkaga bo’lgan aktiv yon bosimini qulash prizmasi yuzasiga vertikal q yuk qo’yilgan tirgak devor uchun kabi aniqlaydilar. yon trapetseidal yukni obdelka balandligining o’rtasidagi bosim intensivligiga teng bo’lgan tekis tarqalgan yuk r bilan taxminan almashtiradilar: (3) doirasimon shakldagi obdelkalarga tog’ bosimidan tushayotgan yukni ham o’xshash usulda aniqlaydilar (1,b-rasm). shuni …

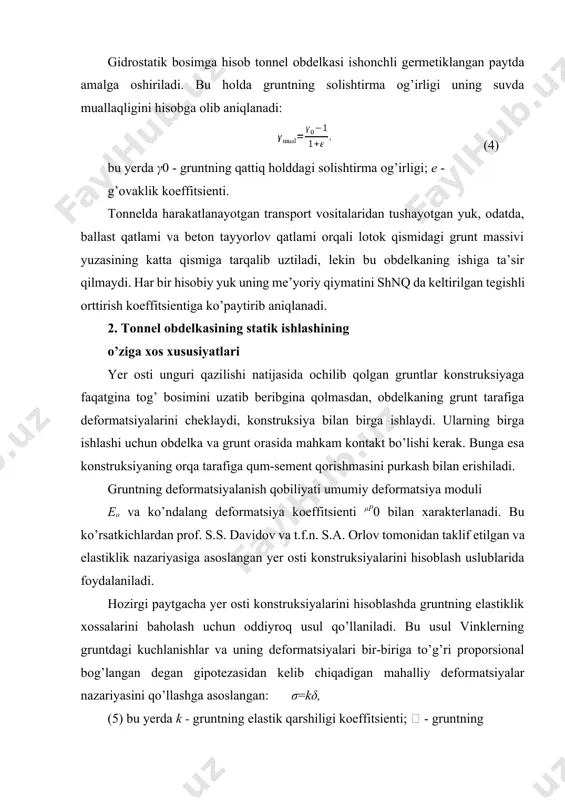

tiladi, lekin bu obdelkaning ishiga ta’sir qilmaydi. har bir hisobiy yuk uning me’yoriy qiymatini shnq da keltirilgan tegishli orttirish koeffitsientiga ko’paytirib aniqlanadi. 2. tonnel obdelkasining statik ishlashining o’ziga xos xususiyatlari yer osti unguri qazilishi natijasida ochilib qolgan gruntlar konstruksiyaga faqatgina tog’ bosimini uzatib beribgina qolmasdan, obdelkaning grunt tarafiga deformatsiyalarini cheklaydi, konstruksiya bilan birga ishlaydi. ularning birga ishlashi uchun obdelka va grunt orasida mahkam kontakt bo’lishi kerak. bunga esa konstruksiyaning orqa tarafiga qum-sement qorishmasini purkash bilan erishiladi. gruntning deformatsiyalanish qobiliyati umumiy deformatsiya moduli eo va ko’ndalang deformatsiya koeffitsienti μp0 bilan xarakterlanadi. bu ko’rsatkichlardan prof. s.s. davidov va t.f.n. s.a. orlov tomonidan taklif etilgan va elastiklik nazariyasiga asoslangan yer osti konstruksiyalarini hisoblash uslublarida foydalaniladi. hozirgi paytgacha yer osti konstruksiyalarini hisoblashda gruntning elastiklik xossalarini baholash uchun oddiyroq usul qo’llaniladi. bu usul vinklerning gruntdagi kuchlanishlar va uning deformatsiyalari bir-biriga to’g’ri proporsional bog’langan degan gipotezasidan kelib chiqadigan mahalliy deformatsiyalar nazariyasini qo’llashga asoslangan: σ=kδ, (5) bu …

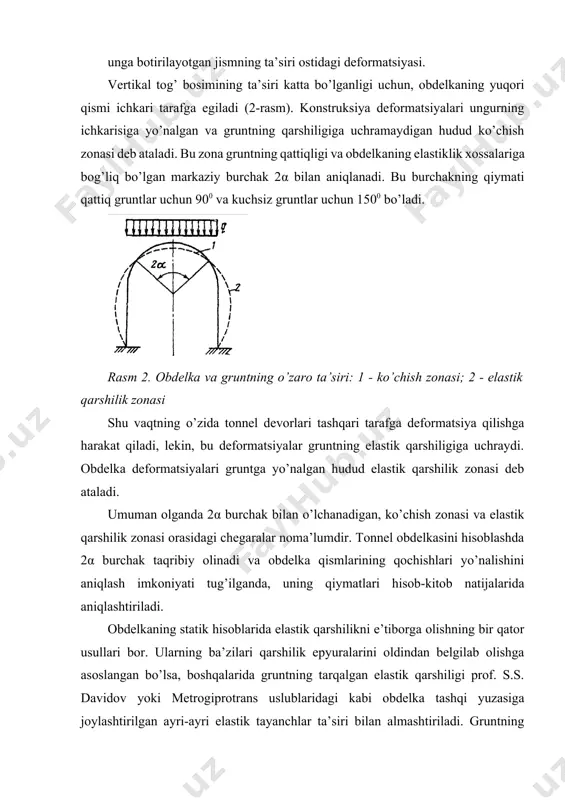

arshilik zonasi shu vaqtning o’zida tonnel devorlari tashqari tarafga deformatsiya qilishga harakat qiladi, lekin, bu deformatsiyalar gruntning elastik qarshiligiga uchraydi. obdelka deformatsiyalari gruntga yo’nalgan hudud elastik qarshilik zonasi deb ataladi. umuman olganda 2α burchak bilan o’lchanadigan, ko’chish zonasi va elastik qarshilik zonasi orasidagi chegaralar noma’lumdir. tonnel obdelkasini hisoblashda 2α burchak taqribiy olinadi va obdelka qismlarining qochishlari yo’nalishini aniqlash imkoniyati tug’ilganda, uning qiymatlari hisob-kitob natijalarida aniqlashtiriladi. obdelkaning statik hisoblarida elastik qarshilikni e’tiborga olishning bir qator usullari bor. ularning ba’zilari qarshilik epyuralarini oldindan belgilab olishga asoslangan bo’lsa, boshqalarida gruntning tarqalgan elastik qarshiligi prof. s.s. davidov yoki metrogiprotrans uslublaridagi kabi obdelka tashqi yuzasiga joylashtirilgan ayri-ayri elastik tayanchlar ta’siri bilan almashtiriladi. gruntning elastiklik xossalari to’g’ri baholanganda hisob-kitobning aniqligi tayanchlar joylashishining chastotasiga bog’liqdir. bu esa hozirgi zamon kompyuter texnologiyalarining rivojlanganligi darajasida loyihachiga muammo tug’dirmaydi. 3. yopiq usulda qurilayotgan obdelkalarning asosiy hisobiy sxemalari alohida olingan, aniq bir konstruksiyaning hisobiy sxemasi-abstrakt bir tizimdir. bu tizim berilgan konstruksiyaga …

aytib berish ham qiyindir. hisobiy sxemani belgilashda loyihachining san’ati va bilimi yuzaga chiqadi. hisob-kitobning to’g’riligi hisobiy sxemaning sifatiga, uning berilgan konstruksiyaga mos kelishiga bog’liqdir. agar hisobiy sxemada noaniqlik bo’lgan bo’lsa, har qanday aniq hisob-kitob ham uning kamchiliklarini kompensatsiya qila olmaydi. yer osti konstruksiyalarining hisobiy sxemasini belgilashda qiyinchilik asosan obdelka va gruntning o’zaro ta’sirini hisobga olishda paydo bo’ladi. albatta, konstruksiyaning mustahkamlik zaxirasini ta’minlash maqsadida paydo bo’lish ehtimoli kam bo’lgan uchastkalarda gruntning elastiklik qarshiligini hisobga olmasa ham bo’ladi. tonnel obdelkalari uzunligi o’zining ko’ndalang kesim o’lchamlariga qaraganda ancha katta bo’lgan konstruksiyalar toifasiga kiradi. shuning uchun, agar tonnelning uzunligi bo’yicha yuk va elastik zaminning xossalari o’zgarmasa, unda hisob-kitob uchun konstruksiyaning bo’ylama o’qi bo’yicha o’lchami 1m bo’lgan gardish olinishi qulaydir. eng sodda hisobiy sxema nisbatan yotiq, sharnirsiz, tovonlari gruntga elastik mahkamlangan gumbaz konstruksiyasiga to’g’ri keladi (3,a-rasm). bunda uning yuk ostida burilishi γ va gorizontal ko’chishi δ hisobga olinadi. har ikki tovonning tiranishi bir hil bo’lganligi …
