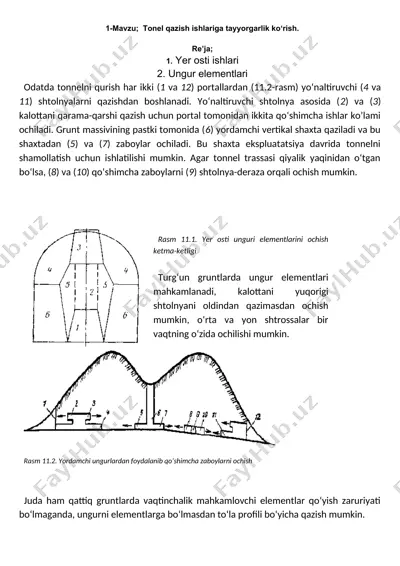

1-mavzu; tonel qazish ishlariga tayyorgarlik ko‘rish. re’ja; 1. yer osti ishlari 2. ungur elementlari odatda tonnelni qurish har ikki (1 va 12) portallardan (11.2-rasm) yo‘naltiruvchi (4 va 11) shtolnyalarni qazishdan boshlanadi. yo‘naltiruvchi shtolnya asosida (2) va (3) kalottani qarama-qarshi qazish uchun portal tomonidan ikkita qo‘shimcha ishlar ko’lami ochiladi. grunt massivining pastki tomonida (6) yordamchi vertikal shaxta qaziladi va bu shaxtadan (5) va (7) zaboylar ochiladi. bu shaxta ekspluatatsiya davrida tonnelni shamollatish uchun ishlatilishi mumkin. agar tonnel trassasi qiyalik yaqinidan o‘tgan bo‘lsa, (8) va (10) qo‘shimcha zaboylarni (9) shtolnya-deraza orqali ochish mumkin. rasm 11.1. yer osti unguri elementlarini ochish ketma-ketligi turg‘un gruntlarda ungur elementlari mahkamlanadi, kalottani yuqorigi shtolnyani oldindan qazimasdan ochish mumkin, o‘rta va yon shtrossalar bir vaqtning o‘zida ochilishi mumkin. rasm 11.2. yordamchi ungurlardan foydalanib qo‘shimcha zaboylarni ochish juda ham qattiq gruntlarda vaqtinchalik mahkamlovchi elementlar qo‘yish zaruriyati bo‘lmaganda, ungurni elementlarga bo‘lmasdan to‘la profili bo‘yicha qazish mumkin. 2-mavzu; tonel kirish qismini …

2 / 51

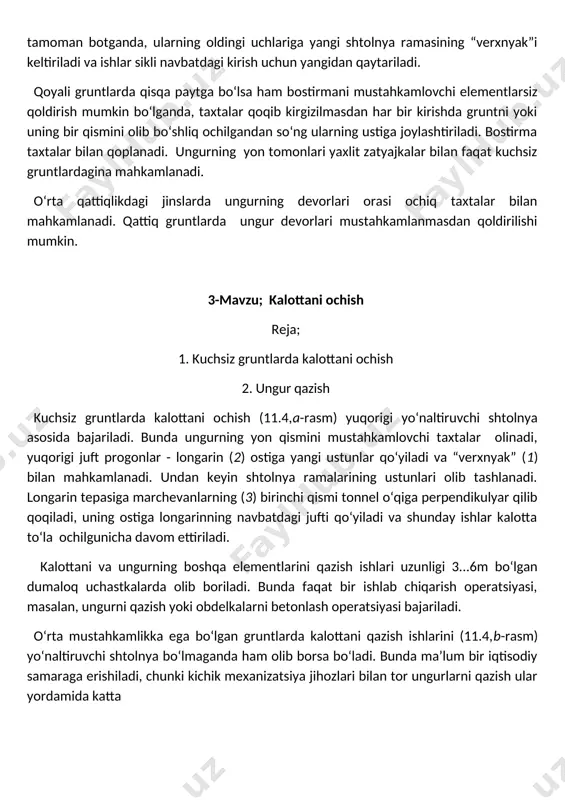

ash sxemasi: 1 - xodali ramalar ; 2 va 3 - taxta va bruslardan shchitlar; 4 - kirish qismi bostirmasi; 5 - tosh bilan to‘ldirish; 6 - xodali ramalar; 7 - marchevanlar; 8 - ponalar; 9 - filatlar shtolnya mahkamlanishining asosi bo‘lib xodali ramalar (6) xizmat qiladi. ramaning yuqorigi elementi-“verxnyak” ustunlarga kesib kirgizilib “panja” yoki “shor” ko‘rinishida bog‘lanadi. xodalar o‘zaro skobalar bilan mahkamlanadi. shtolnya ramasi taxtalardan iborat bostirma (7) - marchevanni tirab turadi. marchevanning oldingi uchlari ponalar (8) orqali siqilib ko‘ndalang taxta (9) ga tayanadi. kuchsiz gruntlarda filatlar ustiga joylashtirilgan marchevanlar grunt massiviga qoqiladi va ularning panasida grunt qazib chiqariladi. bir marta qo‘yilgan marchevanlar gruntga tamoman botganda, ularning oldingi uchlariga yangi shtolnya ramasining “verxnyak”i keltiriladi va ishlar sikli navbatdagi kirish uchun yangidan qaytariladi. qoyali gruntlarda qisqa paytga bo‘lsa ham bostirmani mustahkamlovchi elementlarsiz qoldirish mumkin bo‘lganda, taxtalar qoqib kirgizilmasdan har bir kirishda gruntni yoki uning bir qismini olib bo‘shliq ochilgandan so‘ng …

3 / 51

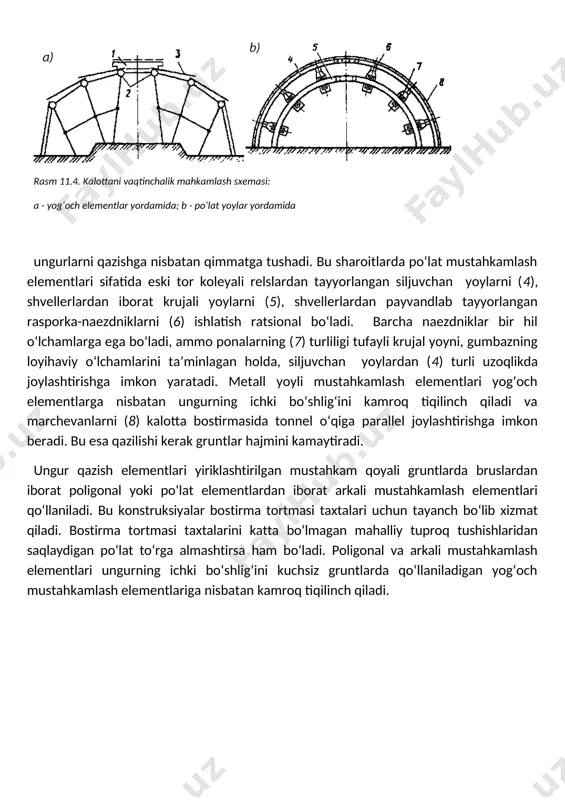

ga longarinning navbatdagi jufti qo‘yiladi va shunday ishlar kalotta to‘la ochilgunicha davom ettiriladi. kalottani va ungurning boshqa elementlarini qazish ishlari uzunligi 3...6m bo‘lgan dumaloq uchastkalarda olib boriladi. bunda faqat bir ishlab chiqarish operatsiyasi, masalan, ungurni qazish yoki obdelkalarni betonlash operatsiyasi bajariladi. o‘rta mustahkamlikka ega bo‘lgan gruntlarda kalottani qazish ishlarini (11.4,b-rasm) yo‘naltiruvchi shtolnya bo‘lmaganda ham olib borsa bo‘ladi. bunda ma’lum bir iqtisodiy samaraga erishiladi, chunki kichik mexanizatsiya jihozlari bilan tor ungurlarni qazish ular yordamida katta rasm 11.4. kalottani vaqtinchalik mahkamlash sxemasi: a - yog‘och elementlar yordamida; b - po‘lat yoylar yordamida ungurlarni qazishga nisbatan qimmatga tushadi. bu sharoitlarda po‘lat mustahkamlash elementlari sifatida eski tor koleyali relslardan tayyorlangan siljuvchan yoylarni (4), shvellerlardan iborat krujali yoylarni (5), shvellerlardan payvandlab tayyorlangan rasporka-naezdniklarni (6) ishlatish ratsional bo‘ladi. barcha naezdniklar bir hil o‘lchamlarga ega bo‘ladi, ammo ponalarning (7) turliligi tufayli krujal yoyni, gumbazning loyihaviy o‘lchamlarini ta’minlagan holda, siljuvchan yoylardan (4) turli uzoqlikda joylashtirishga imkon yaratadi. metall …

4 / 51

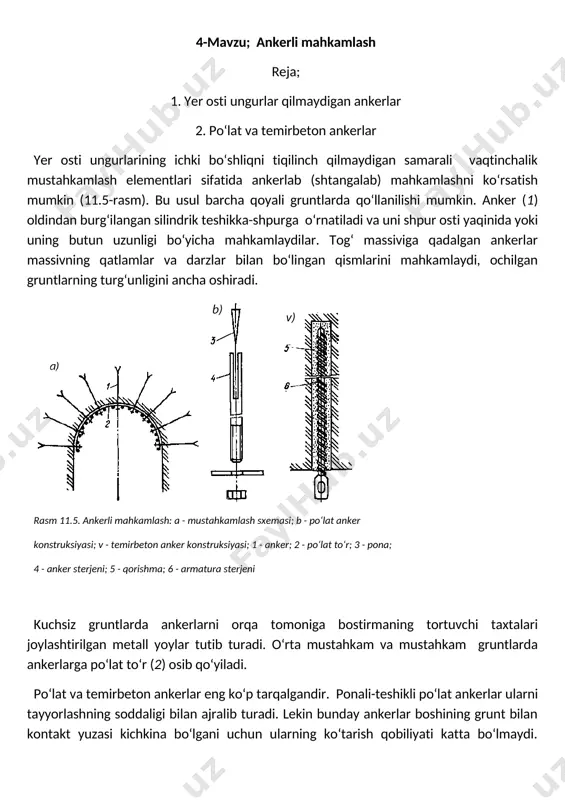

urning ichki bo‘shlig‘ini kuchsiz gruntlarda qo‘llaniladigan yog‘och mustahkamlash elementlariga nisbatan kamroq tiqilinch qiladi. 4-mavzu; ankerli mahkamlash reja; 1. yer osti ungurlar qilmaydigan ankerlar 2. po‘lat va temirbeton ankerlar yer osti ungurlarining ichki bo‘shliqni tiqilinch qilmaydigan samarali vaqtinchalik mustahkamlash elementlari sifatida ankerlab (shtangalab) mahkamlashni ko‘rsatish mumkin (11.5-rasm). bu usul barcha qoyali gruntlarda qo‘llanilishi mumkin. anker (1) oldindan burg‘ilangan silindrik teshikka-shpurga o‘rnatiladi va uni shpur osti yaqinida yoki uning butun uzunligi bo‘yicha mahkamlaydilar. tog‘ massiviga qadalgan ankerlar massivning qatlamlar va darzlar bilan bo‘lingan qismlarini mahkamlaydi, ochilgan gruntlarning turg‘unligini ancha oshiradi. rasm 11.5. ankerli mahkamlash: a - mustahkamlash sxemasi; b - po‘lat anker konstruksiyasi; v - temirbeton anker konstruksiyasi; 1 - anker; 2 - po‘lat to‘r; 3 - pona; 4 - anker sterjeni; 5 - qorishma; 6 - armatura sterjeni kuchsiz gruntlarda ankerlarni orqa tomoniga bostirmaning tortuvchi taxtalari joylashtirilgan metall yoylar tutib turadi. o‘rta mustahkam va mustahkam gruntlarda ankerlarga po‘lat to‘r (2) osib …

5 / 51

an eng sodda temirbeton anker (11.5,v-rasm) qorishma to‘ldirilgan shpurga po‘lat sterjenni kirgizish orqali xosil bo‘ladi. ungurning tom qismidagi shpurlarni qorishma bilan sifatli to‘ldirish ancha qiyindir, shuning uchun ham to‘ldiriluvchi ankerlar gruntni mahkamlash uchun ungurning devorlari va ostki qismida ishlatiladi. perforlangan temirbeton ankerlar ko‘proq universal hisoblanadi. ularda qorishma yuzasida tekis tarqalgan teshiklari bo‘lgan (perforlangan), ichi bo‘sh, tunukadan bo‘lgan silindrga solinadi. qorishmasi bor perforlangan silindr shpurga joylashtirilgandan so‘ng silindr ichiga po‘lat sterjen kirgiziladi. po‘lat sterjen teshiklardan qorishmani siqib chiqaradi va bu qorishma shpur devori va silindr orasidagi bo‘shliqni to‘ldiradi. oxirgi paytlarda sterjenni shpurda mahkamlash uchun, polimer materiallar qo‘llaniladi. bunda anker sterjeni uchiga ichida alohida-alohida epoksid smola va qotiruvchisi bo‘lgan ampula mahkamlanadi. ampula sterjen bilan shpurning tagiga bosiladi va undagi tarkib sterjenni buralishi hisobiga bir-biriga qo‘shilib ketadi. smola qotgandan so‘ng anker grunt massiviga ishonchli mahkamlanadi. ankerli mahkamlashning hisobi ankerlar uzunligini va ular orasidagi masofani (ankerlar qadamini) aniqlashga qaratilgandir. materiallarini o‘zlashtirish bo‘yicha nazorat savollari …
