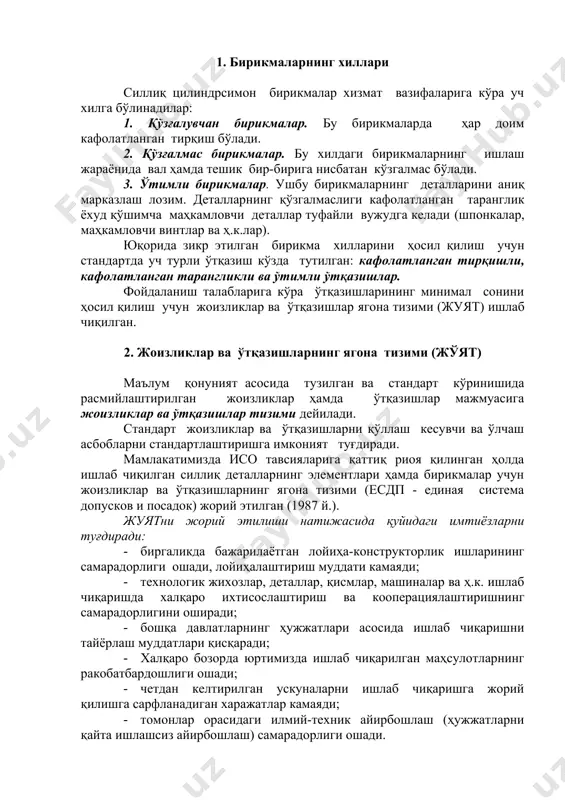

рни стандартлаштиришга имконият туғдиради. мамлакатимизда исо тавсияларига қаттиқ риоя қилинган ҳолда ишлаб чиқилган силлиқ деталларнинг элементлари ҳамда бирикмалар учун жоизликлар ва ўтқазишларнинг ягона тизими (есдп - единая система допусков и посадок) жорий этилган (1987 й.). жуятни жорий этилиши натижасида қуйидаги имтиёзларни туғдиради: · биргаликда бажарилаётган лойиҳа-конструкторлик ишларининг самарадорлиги ошади, лойиҳалаштириш муддати камаяди; · технологик жихозлар, деталлар, қисмлар, машиналар ва ҳ.к. ишлаб чиқаришда халқаро ихтисослаштириш ва кооперациялаштиришнинг самарадорлигини оширади; · бошқа давлатларнинг ҳужжатлари асосида ишлаб чиқаришни тайёрлаш муддатлари қисқаради; · халқаро бозорда юртимизда ишлаб чиқарилган маҳсулотларнинг ракобатбардошлиги ошади; · четдан келтирилган ускуналарни ишлаб чиқаришга жорий қилишга сарфланадиган харажатлар камаяди; · томонлар орасидаги илмий-техник айирбошлаш (ҳужжатларни қайта ишлашсиз айирбошлаш) самарадорлиги ошади. ҳар хил материаллар ва ишлов бериш усуллари учун жуят ни қўллаш қуйидаги имтиёзларни беради: · бир хил (тип) ли маҳсулотлар ва бирикмалар учун материал ва ишлов бериш усулидан қатъий назар конструкторлик талабларнинг ягона мезонларини қўллаш; · турли материаллардан тайёрланган буюмларни ишлаб …

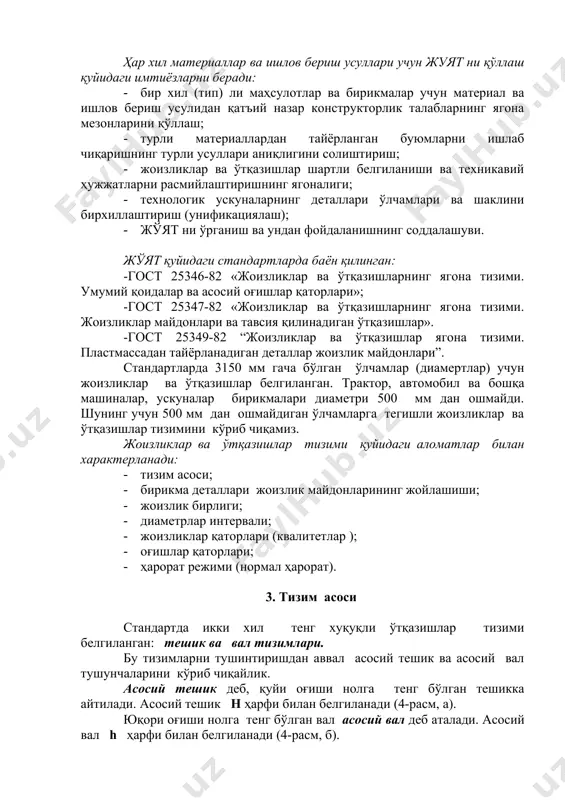

иамертлар) учун жоизликлар ва ўтқазишлар белгиланган. трактор, автомобил ва бошқа машиналар, ускуналар бирикмалари диаметри 500 мм дан ошмайди. шунинг учун 500 мм дан ошмайдиган ўлчамларга тегишли жоизликлар ва ўтқазишлар тизимини кўриб чиқамиз. жоизликлар ва ўтқазишлар тизими қуйидаги аломатлар билан характерланади: · тизим асоси; · бирикма деталлари жоизлик майдонларининг жойлашиши; · жоизлик бирлиги; · диаметрлар интервали; · жоизликлар қаторлари (квалитетлар ); · оғишлар қаторлари; · ҳарорат режими (нормал ҳарорат). 3. тизим асоси стандартда икки хил тенг хуқуқли ўтқазишлар тизими белгиланган: тешик ва вал тизимлари. бу тизимларни тушинтиришдан аввал асосий тешик ва асосий вал тушунчаларини кўриб чиқайлик. асосий тешик деб, қуйи оғиши нолга тенг бўлган тешикка айтилади. асосий тешик н ҳарфи билан белгиланади (4-расм, а). юқори оғиши нолга тенг бўлган вал асосий вал деб аталади. асосий вал h ҳарфи билан белгиланади (4-расм, б). 4 - расм. асосий тешик ҳамда асосий вал жоизлик майдонларининг жойлашиш схемалари. асосий тешикнинг жоизлик майдони нол чизиғидан бошланиб, …

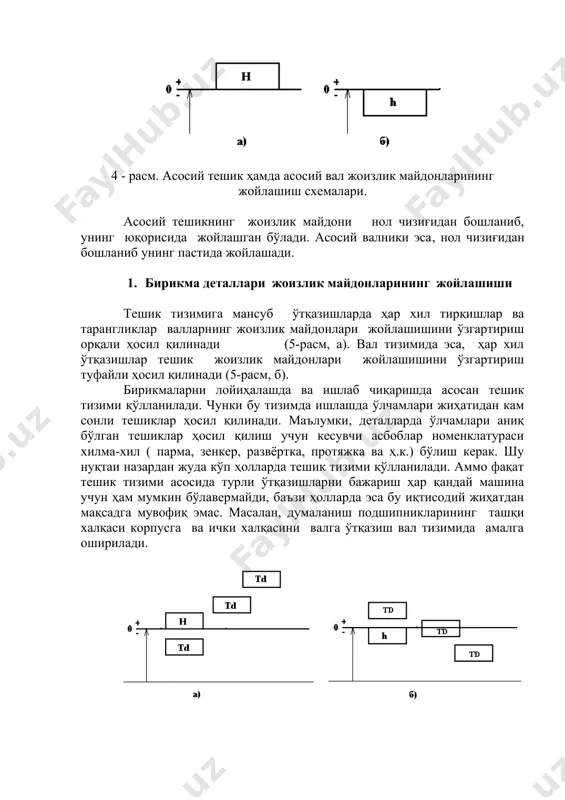

н бўлавермайди, баъзи ҳолларда эса бу иқтисодий жиҳатдан мақсадга мувофиқ эмас. масалан, думаланиш подшипникларининг ташқи халқаси корпусга ва ички халқасини валга ўтқазиш вал тизимида амалга оширилади. 5-расм. тешик ҳамда вал тизимларида бирикма деталларининг жойлашиш схемалари. 2. жоизлик бирлиги жоизлик бирлиги (i) жоизликлар тизимини тузиш учун асос ҳисобланади. жуда кўп ўтказилган тадқиқотлар механиқ ишлов бериш аниқлиги деталнинг диаметри (ўлчамига) боғлиқлигини кўрсатади. шунга кўра ўлчами 500 мм гача бўлган металдан тайёрланган деталлар учун исо ва жўят да жоизлик бирлиги формуласи қабул қилинган: бунда d- ҳар қайси интервал четки ўлчамларининг ўртача геомертик миқдори; ( d 1ва d2 - интервалнинг четки диаметрлари); 0,001d- ўлчаш хатолиги ва ҳарорат туфайли ҳосил бўлган хатоликни ҳисобга олувчи ҳад. исталган квалитет жоизлиги i га кўра аниқланади: т = а i, бунда а - жоизлик бирлиги сони ( аниқлик коэффициенти). 6. ўлчамлар оралиғи (интервали) 1 дан 500 мм гача ўлчамларнинг ҳар бири учун жоизликлар қийматлари ҳисоблаб чиқиб, жадвал тузилса бундай …

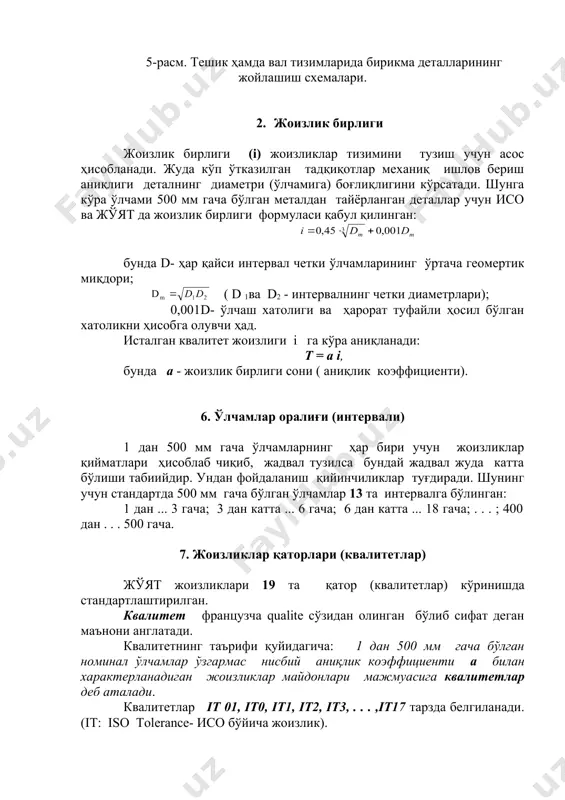

а=64 ва ҳ.к. юқорида кўриниб турибдики жоизликлар қаторлари махражи (=1,6 га тенг бўлган геометрик прогрессиядан иборат. 8. асосий оғишлар қаторлари жоизликлар майдонининг нол чизиғига нисбатан вазияти асосий оғишлар билан характерланади. тешикларнинг асосий оғишлари лотин алифбосининг бош ҳарфлари, валларники эса кичик ҳарфлари билан белгиланади. кафолатланган тирқишли ўтқазишлар асосий оғишлари: тешикларники а, в, с, ..., н билан, валларники а,в,с, ... , h билан белгиланади кафолатланган тарангликли ўтқазишлар асосий оғишлари: тешикники r, s, t, u, v, x, y, z, za , zb , zc ҳарфлари билан ва валларники r, s, t, u, v, x, y, z, za, zb, zc ҳарфлари билан белгиланади. гост 25347-82 да тешиклар учун 72 та жоизлик майдонлари, валлар учун 80 та жоизлик майдонлари қабул этилган. 9. нормал ҳарорат жоизликлар ва ўтқазишлар тизими деталларни ўлчаш ҳамда назорат қилиш маълум ҳароратда амалга оширилиши лозимлигини кўзда тутади. жуят да деталларни 20((2(с да назорат қилиниши уқтирилган. агар цехда ҳароратни 20(2(с тутиб туриш имкони …
