қуйим ва қўнимлар тизимини тузишнинг ягона принципи

DOC 277.0 KB Free download

Page preview (5 pages)

Scroll down 👇

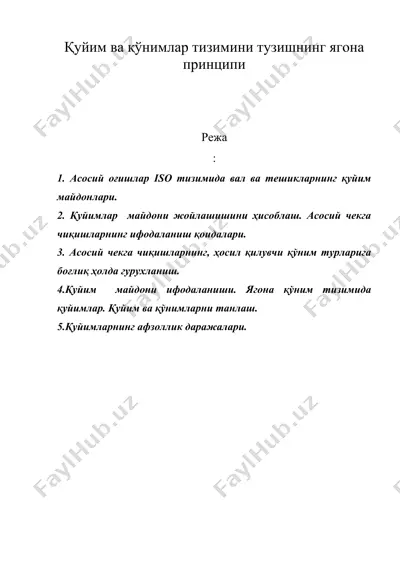

1405149222_55653.doc 6 7 h н 8 9 h е i а × = d 6 , 1 10 5 5 = = r 10 = a d d i 001 , 0 45 , 0 3 + = кат э d . кич э d . .. . . кич э кат э d d d × = d 3 e c d n = × қуйим ва қўнимлар тизимини тузишнинг ягона принципи режа : 1. асосий оғишлар iso тизимида вал ва тешикларнинг қуйим майдонлари. 2. қуйимлар майдони жойлашишини ҳисоблаш. асосий чекга чиқишларнинг ифодаланиш қоидалари. 3. асосий чекга чиқишларнинг, ҳосил қилувчи қўним турларига боғлиқ ҳолда гурухланиш. 4.қуйим майдони ифодаланиши. ягона қўним тизимида қуйимлар. қуйим ва қўнимларни танлаш. 5.қуйимларнинг афзоллик даражалари. таянч сўзлар ва иборалар: асосий оғишлар, iso, гурухлари, қўним ифодаси, афзал куйим майдоналари, бушлиқли, тарангликли ва ўтувчи қўнимлар. қўйим ва қўнимлар тизимини тузишнинг ягона принципи сэв га аъзо давлатлар учун …

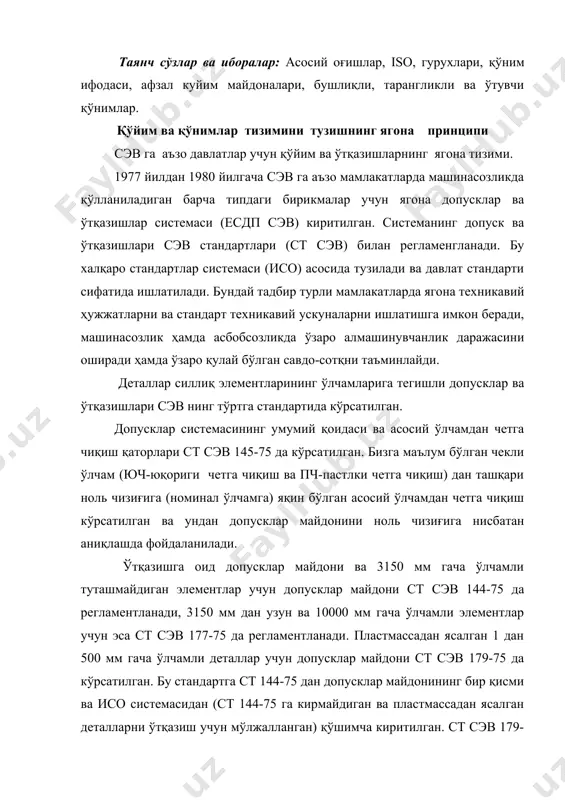

ган элементлар учун допусклар майдони ст сэв 144-75 да регламентланади, 3150 мм дан узун ва 10000 мм гача ўлчамли элементлар учун эса ст сэв 177-75 да регламентланади. пластмассадан ясалган 1 дан 500 мм гача ўлчамли деталлар учун допусклар майдони ст сэв 179-75 да кўрсатилган. бу стандартга ст 144-75 дан допусклар майдонининг бир қисми ва исо системасидан (ст 144-75 га кирмайдиган ва пластмассадан ясалган деталларни ўтқазиш учун мўлжалланган) қўшимча киритилган. ст сэв 179-75 да пластмассадан ясалган деталларининг металладан ясалган деталларга қараганда бир қатор хусусиятлари, масалан, чизиқли кенгайиш коэффициенти, гигроскоплик ҳисобга олинади. бу эса деталлар ўлчамларининг ўзгаришига олиб келади. ст сэв 144 ва 145-75 собиқ иттифоқда 1977 йил январдан, ст сэв 177 ва 179-75 лар эса 1978 йил январдан киритилган. 3150 мм гача ўлчамлар учун допусклар ва ўтқазишлар системаси 19 та аниқлик қаторига (аниқлик класслари ўрнига эга бўлиб, улар квалитетлар деб аталади ва кетидан тартиб номерларини қўйган ҳолда it гача белгиланади. it …

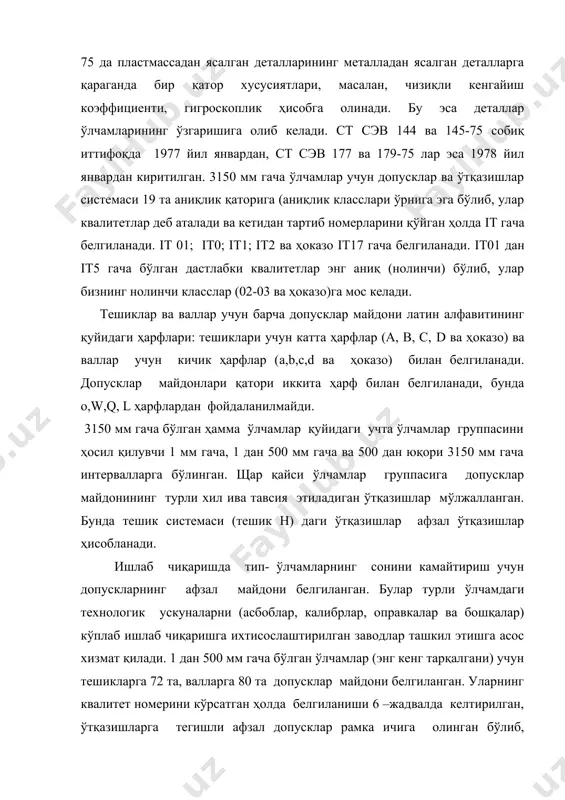

амдаги технологик ускуналарни (асбоблар, калибрлар, оправкалар ва бошқалар) кўплаб ишлаб чиқаришга ихтисослаштирилган заводлар ташкил этишга асос хизмат қилади. 1 дан 500 мм гача бўлган ўлчамлар (энг кенг тарқалгани) учун тешикларга 72 та, валларга 80 та допусклар майдони белгиланган. уларнинг квалитет номерини кўрсатган ҳолда белгиланиши 6 –жадвалда келтирилган, ўтқазишларга тегишли афзал допусклар рамка ичига олинган бўлиб, улардан 10 таси тешиклар учун, 17 таси валлар учундир. тешик н нинг допуск майдони тешик системасида асосий ҳисобланади, унинг қуйи ўлчамдан четга чиқиши нолга тенг бўлади. вал учун асосий допуск майдони h ҳисобланади, унинг юқориги ўлчамдан четга чиқиши нолга тенг. н ва h допусклар майдони бизнинг а ва в системамизда (асосий тешик ва вал допусклар майдонига мос келади.). жадвал is ва js допусклар майдонининг ўлчамдан четга чиқишдлари (±) симметрик жойлашган ва улар н ва h сингари барча квалитетларда бор. ўтқазишлар номланмайди ва қуйидаги 3 группага бўлинади: гарантияланган тарангликни (прессланган) гарантияланган зазорли (ҳаракатланадиган) ва ўтувчан. чизмаларда …

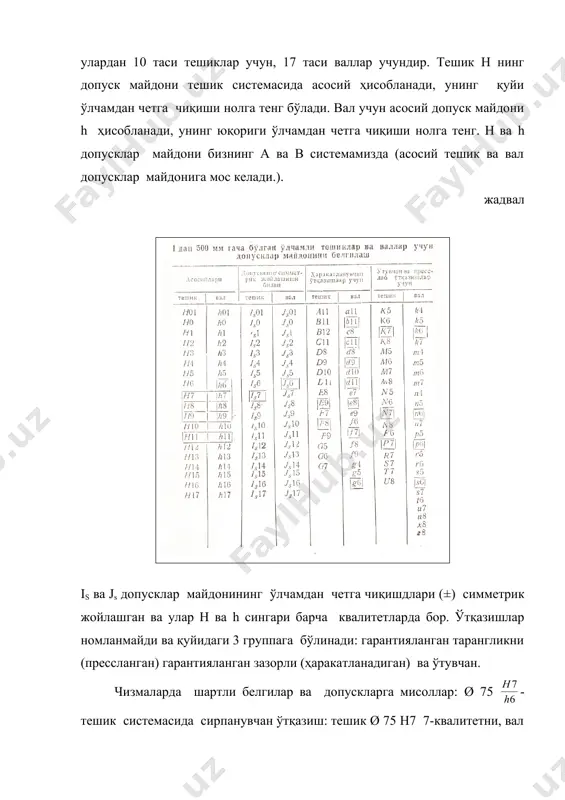

уладан ҳисобланади: iт5 учун допускнинг бирликлар сони 7 белгиланган, кейинги квалитетларда афзал қаторга ортиб боради (6 квалитет учун 7-квалитет учун эса 16,8 –квалитет учун 25,9 квалитет учун -40,10 квалитет учун -64 ва ҳоказо, кейингиси 1,6 га ортиб боради). допуск бирлиги i қуйидаги кўринишда қабул қилинган: бу ерда d ларда, i мкм ларда берилган. d нинг қиймати ҳар қайси интервалнинг охири ўлчамлари ва кўпайтмасининг ўртача геометрик миқдори сифатида ҳисобланади. допуск бирлиги i формуласидаги 0,001 d иккинчи ҳади га қараб катта ўлчамларда муҳим қўшимча беради. бунда деталларнинг ўлчамларини ошириш билан ишлов беришдаги ва контрол қилишдаги хатоликларнинг анча ошиши ҳисобга олинади. допусклар ва ўтқазишларнинг ягона ситемасига ўтишда қуйидагилар билан боғлиқ бўлган қўшимча меҳнат сарфи ва воситалар талаб қилинади: корхонадаги барча хизматчилар ва конструкторлар янги стандартнинг мазмунини ҳамда допускларнинг чизмада белгиланиш тартибини ўрганишларини; 1980 йилгача ишлатилган техник хужжатларга допусклар майдони ва ўтқазишларнинг янги белгиланишларини (калибрлар ҳамда технологик ускуналарнинг шифрларини ўзгартирилган ҳолда) киритишни; мамлакатимиз дпусклар …

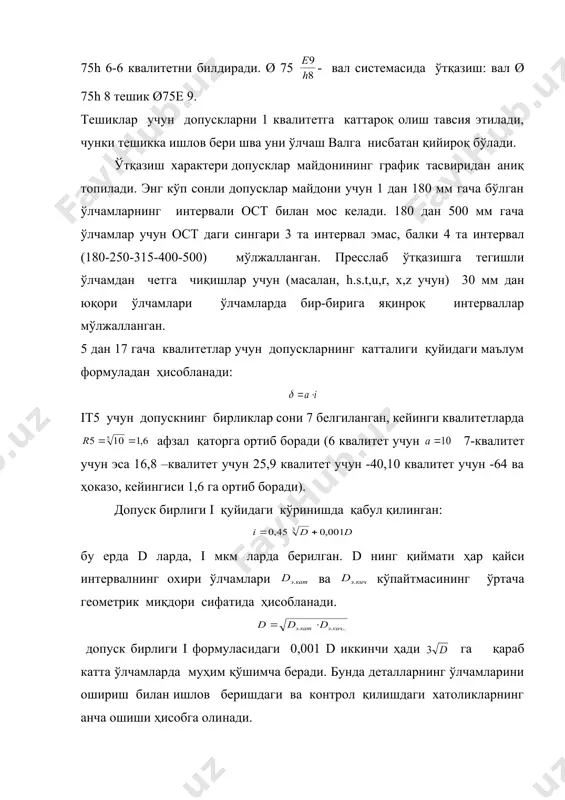

босини ҳарфларида белгилаш қабул қилинган, яъни каттаси тешик учун ва кичиги вал учун. iso системаси вал ва тешикка 21 та қуйим майдони ўрнатилган. бундан ташқари аник механикада қўлланишга вал ва тешикларга харакатланувчан ва таранглик ўтказишлар ҳосил қилиш учун учтадан оралиқ қуйимлар майдони киритилган. қуйимлар майдонини жойлашиши асосий четга чиқишдан нул чизиққача бўлган узунлигини қиймати « е » қуйидаги формуладан ҳисоблаб топилади: коэффициент « с » ва кўрсаткич « n » ҳар хил қуйиимлар майдони учун турлидир, аммо бир хил қуйимлар майдонидаги барча аниқлик даражалари учун доимийдир. бир хил номли қуйимлар майдони учун тешик ва валларни асосий четга чиқишлари бирдир, демак, тешик ва вал системасидаги зазор ва тарангликлар хам бирдир. шундай қилиб, «е» катталик ҳар қандай қуйим майдони учун аниқлик даражасига боғлиқ эмас. қуйимни қийматини аниқловчи бошқа юқориги ва қуйи четга чиқишлар аниқлик даражаси - квалитетга боғликдир. асосий четга чиқишларни харфларда белгиланиши алифбодаги тартибдек қабул қилинган, ҳамда бирикмаларда энг катта зазор …
