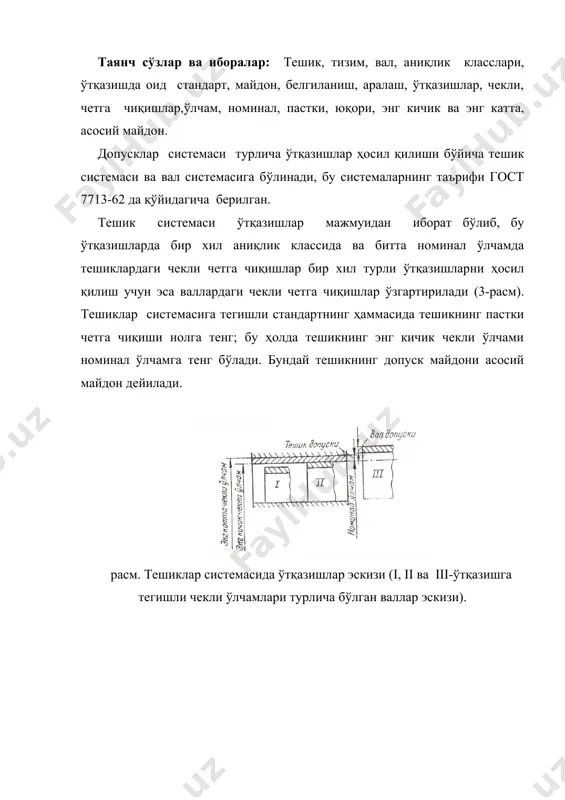

1405144187_55592.doc 03 , 0 + 045 , 0 + 065 , 0 + ырт d 3 3 5 , 0 урt d a i а × = × = d 3 d урт d a a ырт d 3 . 60 02 , 4 5 , 0 30 мкм i а = × × = × = d 3 d a 15 02 , 4 5 , 0 30 5 , 0 3 = × = = урт d a d 15 = a a a a a ) 10 ( = а ) 30 ( = а с в = с а = силлиқ цилиндрсимон туташмаларнинг қўйим ва қўнимлар тизими режа: 1.тешик ва вал системаси ўтқазишлари. 2. машинасозликдаги аниқлик класслари. 3. ўтқазишга оид стандарт допусклар майдонининг белгиланиши. 4. допускларнинг афзал майдонлари ва аралаш ўтқазишлар. таянч сўзлар ва иборалар: тешик, тизим, вал, аниқлик класслари, ўтқазишда оид стандарт, майдон, белгиланиш, аралаш, …

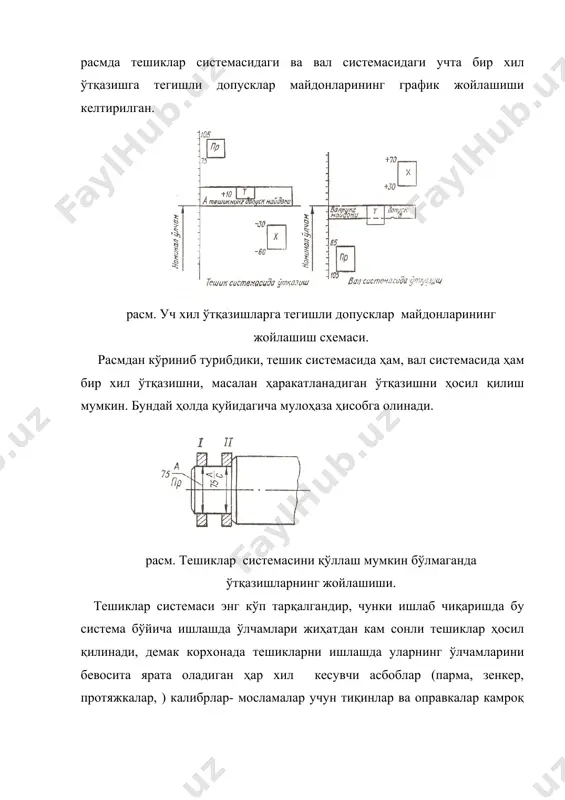

чан, д-ҳаракатли, х-ҳаракатланадиган, л-енгил ҳаракатланадиган, ш-бемалол ҳаракатланадиган, тх-исиқлайин ҳаракатланадиган қилиб ўтқазиш. оралиқ ўтқазишларга тегишли ҳарфлар қуйидагича қабул қилинган: г- (глухая) қимирламайдиган. т –тиғиз (тугая), н- таранг (напряжённая), п- жипс қилиб ўтқазиш (плотная). пресслаб ўтқазишларга тегишли допусклар майдонини қуйидаги икки ҳарф билан белгилаш қабул қилинган: гр- иссиқлайин пресслаб ўтқазиш, пр-пресслаб ўтқазиш, пл- енгил пресслаб ўтқазиш ёки пр1- биринчи пресслаб ўтқазиш, пр2- иккинчи пресслаб ўтқазиш. машинасозликда 2-аниқлик класси энг кенг тарқалгани ва допусклар системасида асосий ҳисоблангани учун бу классдаги допусклар майдонини белгилашда 2 рақамии ёзилмайди. масалан, 3-классли асосий тешик допуск майдонининг белгиланиши а3 кўринишни, 2-класслигиники э а а кўринишни; 4- классли ҳаракатланадиган ўтказишга тегишли валнинг допуск майдони х4 кўринишни, 2- класслигиники эса кўринишни олади ва х к. 17-расмда тешиклар системасидаги ва вал системасидаги учта бир хил ўтқазишга тегишли допусклар майдонларининг график жойлашиши келтирилган. расм. уч хил ўтқазишларга тегишли допусклар майдонларининг жойлашиш схемаси. расмдан кўриниб турибдики, тешик системасида ҳам, вал системасида ҳам бир …

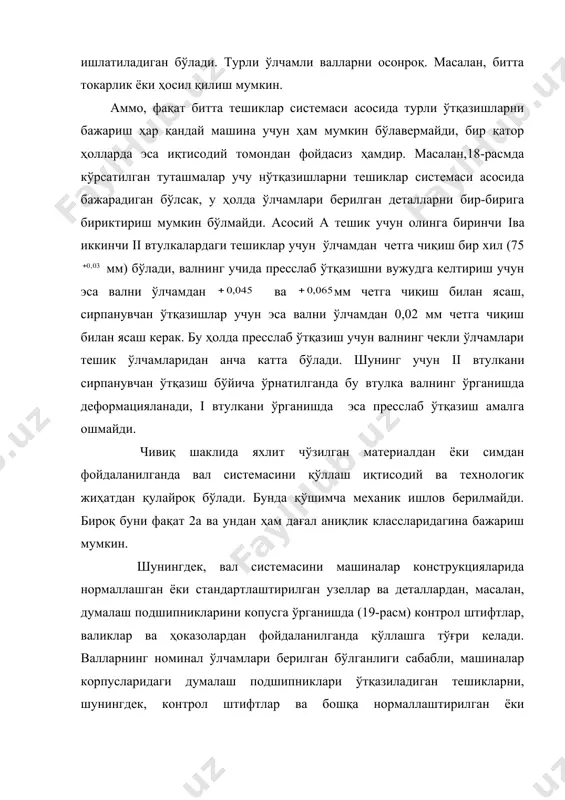

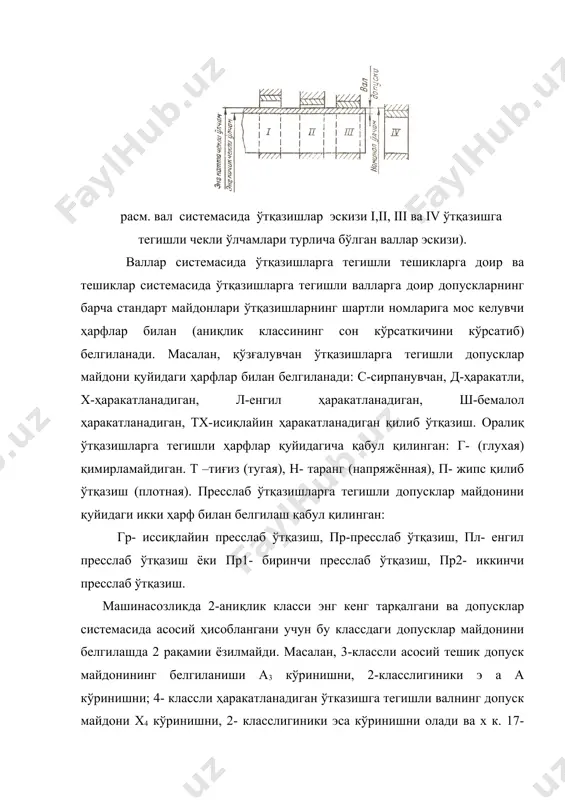

ди, бир қатор ҳолларда эса иқтисодий томондан фойдасиз ҳамдир. масалан,18-расмда кўрсатилган туташмалар учу нўтқазишларни тешиклар системаси асосида бажарадиган бўлсак, у ҳолда ўлчамлари берилган деталларни бир-бирига бириктириш мумкин бўлмайди. асосий а тешик учун олинга биринчи iва иккинчи ii втулкалардаги тешиклар учун ўлчамдан четга чиқиш бир хил (75 мм) бўлади, валнинг учида пресслаб ўтқазишни вужудга келтириш учун эса вални ўлчамдан ва мм четга чиқиш билан ясаш, сирпанувчан ўтқазишлар учун эса вални ўлчамдан 0,02 мм четга чиқиш билан ясаш керак. бу ҳолда пресслаб ўтқазиш учун валнинг чекли ўлчамлари тешик ўлчамларидан анча катта бўлади. шунинг учун ii втулкани сирпанувчан ўтқазиш бўйича ўрнатилганда бу втулка валнинг ўрганишда деформацияланади, i втулкани ўрганишда эса пресслаб ўтқазиш амалга ошмайди. чивиқ шаклида яхлит чўзилган материалдан ёки симдан фойдаланилганда вал системасини қўллаш иқтисодий ва технологик жиҳатдан қулайроқ бўлади. бунда қўшимча механик ишлов берилмайди. бироқ буни фақат 2а ва ундан ҳам дағал аниқлик классларидагина бажариш мумкин. шунингдек, вал системасини машиналар конструкцияларида …

туташувчи ўлчамлар учун қўлланилади ва турли ўтқазишларга эга бўлади. 7-8 ва 9- класслар (туташмайдиган) мустақил ўлчамларга тегишли допускларни ўз ичига олади ва дағал фрезаланган поковкалар, қуймалар ва бошқариш учун мўлжалланади. 10- аниқлик класси, асосан, пластмассалардан тайёрланадиган деталларга ишлов бериш допусклари учун мўлжалланган. 02 дан 09 гача бўлган аниқлик классларини ноловой деб аталади, уларнинг допусклари халқаро допусклар системасидан 2а, 3а, 7, 8 ва 9 классларнинг допусклари сингари олинади. 1 дан 500 гача мумкин бўлган ўлчамлар 12 та интервалга бўлинган ва улар 5,1-жадвалда интервалнинг ўртача ўлчамини ва дан олинган катталикнинг қийматини кўрсатган ҳолда келтирилган. допускларнинг катталиги қуйидаги формула орқали ҳисобланади: аниқлик классларига боғлиқ бўлган коэффициент а нинг сон қийматлари 5.2-жадвалда келтирилган. коэффициент а нинг қийматини билан ҳолда исталган ўлчам ва аниқлик класси учун допуск катталигини ва аксинча, берилган допускли ўлчам қандай аниқлик классига талуқли эканлигини аниқлаш мумкин. 5.1-жадвал ўлчамлар ва ўрт қийматларнинг интерваллари . жадвал ўлчамларнинг интерваллари,мм интервалнинг ўртача ўлчами, мм , …

ал бўйича ўрт нинг қиймати эса 4,02 мкм га тенг бўлгани учун, аниқлик классини коэффициент ҳисобланадиган қуйидаги формула бўйича аниқлаймиз . жадвал бўйича бўлганда тешик учун допуск 2-аниқлик классига мос келишини топамиз. нинг сон қийматини анализ қилиш шуни кўрсатадики, 1,2,3 а аниқлик классларда допускларнинг катталиги валлар ва тешиклар учун турлича бўлади. тешиклар учун катталик валлар учун катталикка қараганда 1,5 марта катта, демак, тешиклар учун допуск ҳам 1,5 марта катта бўлади. бу шунинг учун қилинганки, кичик допускли тешикларга ишлов бери шва уларни ўлчаш худи шундай допускли валларга қараганда қийироқ бўлади. нинг сон қийматларининг бошқа хусусияти шундан иборатки, булар бир аниқлик классидан бошқасига ўтганда допускларнинг катталиги қандай ортаётганлигини ёки камаётганлигини кўрсатади. масалан, 3-аниқлик классидаги валда допускнинг катталиги 1-аниқлик классидаги валнинг допуск катталиги дан уч марта катта бўлади. 1 дан 500 мм гача ўлчамларда турлича ўтқазишларни ҳосил қилиш учун стандартда тешик системасида валлар учун 1 дан 5 гача классларга 43 та допуск майдони, …
