1405143504_55586.doc 0 60 = a a 2 / a 2 / a 2 / a 2 / a 2 / a ) 600 1 ( мм d ¸ - , 2 36 , 0 732 , 1 ' ' 2 2 a p p t т d d d d + + = d d 2 а р s 2 а s 2 а d 0 30 2 = а 2 2 2 2 чап а унг а а d d d + = 2 36 , 0 732 , 1 ' 2 2 a p p d d n d d - - = = = = = = 2 a d . 0 5 2 0 3 0 7 2 ¢ = ¢ + ¢ = a d , 017 , 0 01 , 0 732 , 1 мм р = ´ = d мкм р 72 50 …

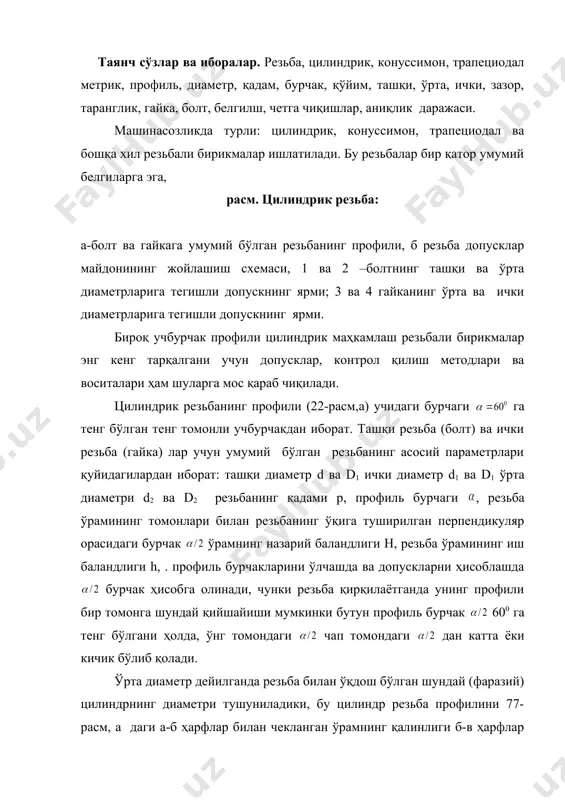

езьба ўрамининг томонлари билан резьбанинг ўқига туширилган перпендикуляр орасидаги бурчак ўрамнинг назарий баландлиги н, резьба ўрамининг иш баландлиги h, . профиль бурчакларини ўлчашда ва допускларни ҳисоблашда бурчак ҳисобга олинади, чунки резьба қирқилаётганда унинг профили бир томонга шундай қийшайиши мумкинки бутун профиль бурчак 600 га тенг бўлгани ҳолда, ўнг томондаги чап томондаги дан катта ёки кичик бўлиб қолади. ўрта диаметр дейилганда резьба билан ўқдош бўлган шундай (фаразий) цилиндрнинг диаметри тушуниладики, бу цилиндр резьба профилини 77-расм, а даги а-б ҳарфлар билан чекланган ўрамнинг қалинлиги б-в ҳарфлар билан чекланган тубнинг энига тенг қилиб бўлади. резьба қадами деб, резьба ўқи бўйлаб йўналган иккита қўшни ўрамларнинг параллел томонлари орасидаги масофага айтилади. ўлчамлари 0,25 дан 600 мм гача бўлган метрик резьбалар учун сэв нинг допуск ва ўтқазишларнинг ягона системаси қуйидаги учта стандартда кўзда тутилган: ст сэв 180-75 резьба профили; ст 181-75 диаметр ва қадамларни аниқлайди. улар ишлатила бошланган вақтдан (1978 йил 01.01) бошлаб олдинги ишлатиладиган гост …

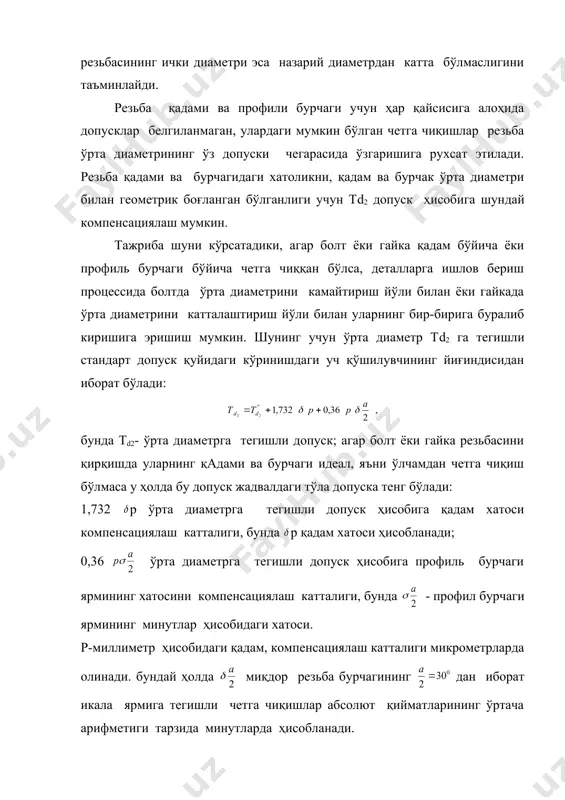

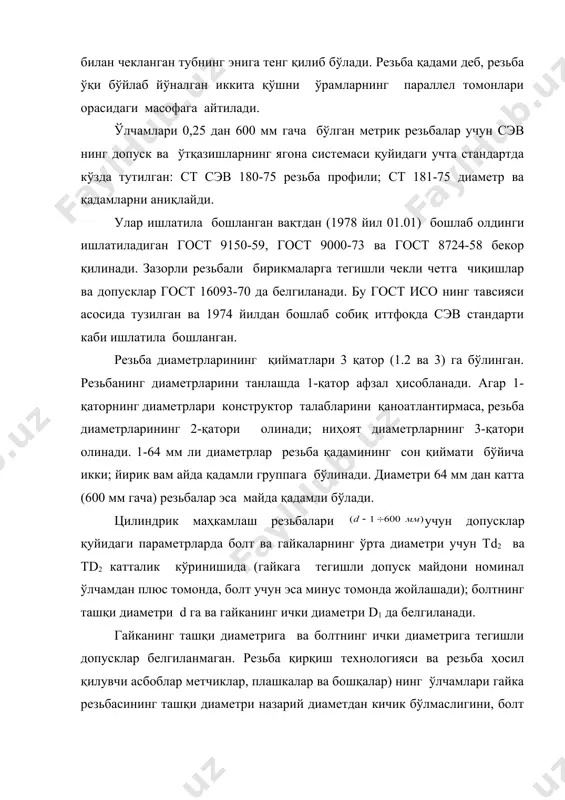

допуск майдони номинал ўлчамдан плюс томонда, болт учун эса минус томонда жойлашади); болтнинг ташқи диаметри d га ва гайканинг ички диаметри d1 да белгиланади. гайканинг ташқи диаметрига ва болтнинг ички диаметрига тегишли допусклар белгиланмаган. резьба қирқиш технологияси ва резьба ҳосил қилувчи асбоблар метчиклар, плашкалар ва бошқалар) нинг ўлчамлари гайка резьбасининг ташқи диаметри назарий диаметдан кичик бўлмаслигини, болт резьбасининг ички диаметри эса назарий диаметрдан катта бўлмаслигини таъминлайди. резьба қадами ва профили бурчаги учун ҳар қайсисига алоҳида допусклар белгиланмаган, улардаги мумкин бўлган четга чиқишлар резьба ўрта диаметрининг ўз допуски чегарасида ўзгаришига рухсат этилади. резьба қадами ва бурчагидаги хатоликни, қадам ва бурчак ўрта диаметри билан геометрик боғланган бўлганлиги учун тd2 допуск ҳисобига шундай компенсациялаш мумкин. тажриба шуни кўрсатадики, агар болт ёки гайка қадам бўйича ёки профиль бурчаги бўйича четга чиққан бўлса, деталларга ишлов бериш процессида болтда ўрта диаметрини камайтириш йўли билан ёки гайкада ўрта диаметрини катталаштириш йўли билан уларнинг бир-бирига буралиб киришига эришиш …

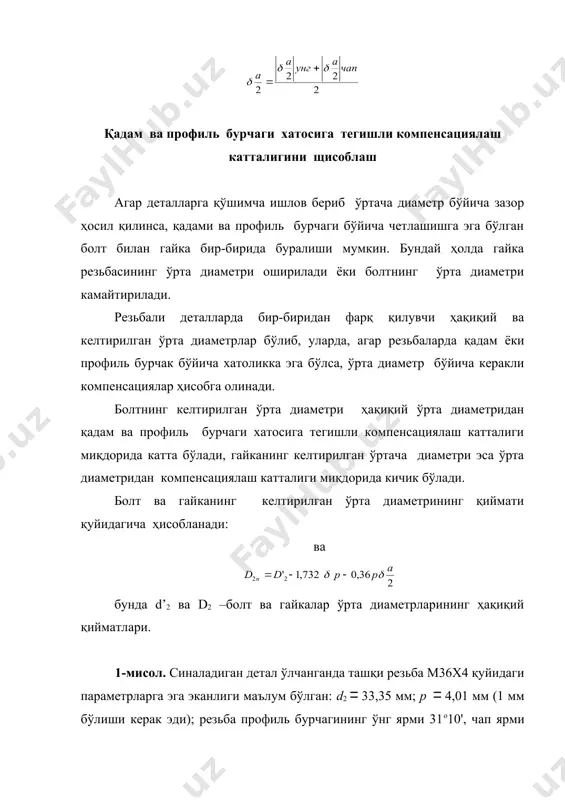

а ҳисобланади. қадам ва профиль бурчаги хатосига тегишли компенсациялаш катталигини щисоблаш агар деталларга қўшимча ишлов бериб ўртача диаметр бўйича зазор ҳосил қилинса, қадами ва профиль бурчаги бўйича четлашишга эга бўлган болт билан гайка бир-бирида буралиши мумкин. бундай ҳолда гайка резьбасининг ўрта диаметри оширилади ёки болтнинг ўрта диаметри камайтирилади. резьбали деталларда бир-биридан фарқ қилувчи ҳақиқий ва келтирилган ўрта диаметрлар бўлиб, уларда, агар резьбаларда қадам ёки профиль бурчак бўйича хатоликка эга бўлса, ўрта диаметр бўйича керакли компенсациялар ҳисобга олинади. болтнинг келтирилган ўрта диаметри ҳақиқий ўрта диаметридан қадам ва профиль бурчаги хатосига тегишли компенсациялаш катталиги миқдорида катта бўлади, гайканинг келтирилган ўртача диаметри эса ўрта диаметридан компенсациялаш катталиги миқдорида кичик бўлади. болт ва гайканинг келтирилган ўрта диаметрининг қиймати қуйидагича ҳисобланади: ва бунда d’2 ва d2 –болт ва гайкалар ўрта диаметрларининг ҳақиқий қийматлари. 1-мисол. синаладиган детал ўлчанганда ташқи резьба м36х4 қуйидаги параметрларга эга эканлиги маълум бўлган: d2 33,35 мм; р 4,01 мм (1 мм бўлиши …

ан болтнинг қадами бўйича мумкин бўлган энг катта хатоликни аниқлаш керак. ўрта диаметрга тегишли допуск учта қўшилувчи йиғиндисидан мкм иборат бўлгани учун қадам бўйича мумкин бўлган энг катта хатолик, агар ҳақиқий ўрта диаметрга тегишли допускдан фойдаланилмаганда, яъни бўлганда (болтнинг d2 энг кичик чекли қийматга эга бўлади) ва профиль бурчагининг ярмилари бўйича хатоликлар бўлмаганда, яъни , бинобарин, бўлади. бундай шароитда назариядан маълумки, резьбанинг ўртача диаметрига тегишли допускнинг жадвал қийматининг ҳаммаси фақат қадамнинг хатосини компенсация қилиш учун кетади. ва бўлганда учта қўшилувчи тенгламасидан қадам бўйича энг катта хато ўрта диаметрга тегишли барча допусклар ҳисобига бўлишини топамиз: мкм ёки 0,082 мм. худди шундай усул билан профиль бурчаги бўйича мумкин бўлган энг катта хатони ҳам ҳисоблаш мумкин. бироқ бундай ҳолларнинг юз бериш эҳтимоли шу қадар камки, уларни ҳисобга олмаса ҳам бўлади. буюмларни кўплаб ишлаб чиқаришда резьба бурчаги ва қадамидаги хато асосан кесувчи асбоб ва технологик жиҳозларнинг ҳолатига боғлиқ бўлади. агар бу хатолар катта бўлса, …
