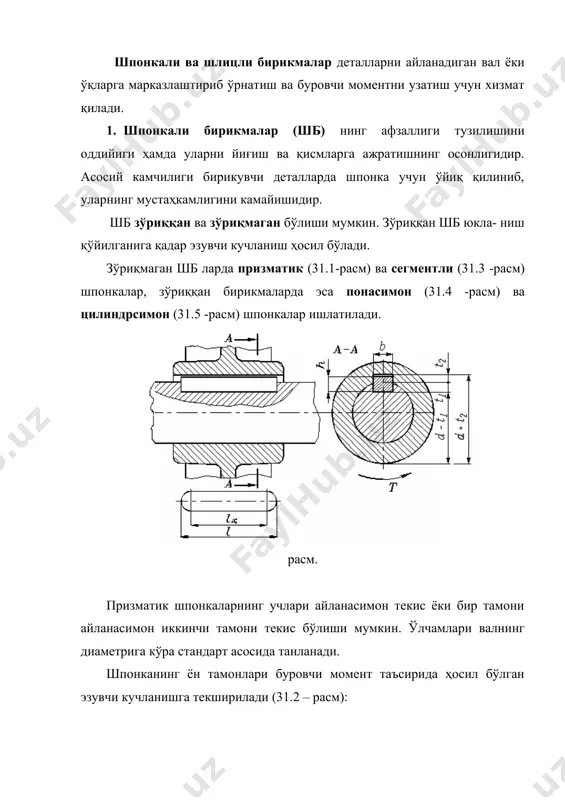

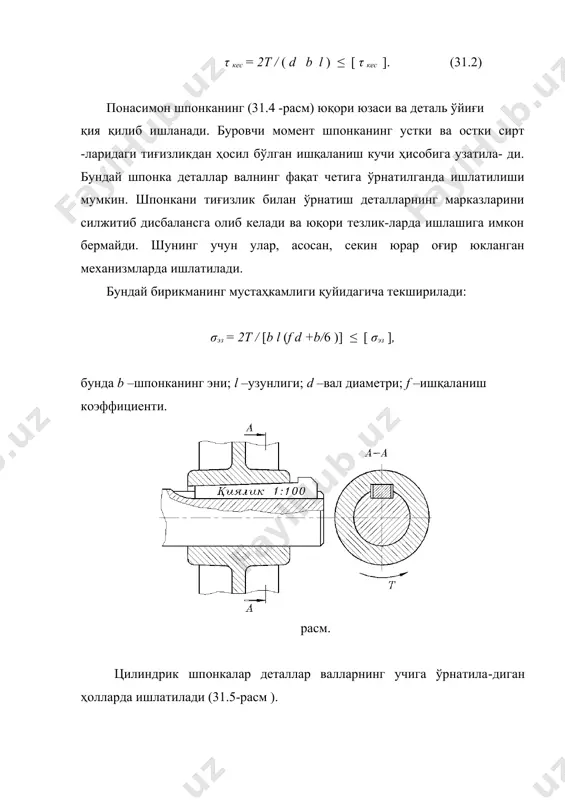

1477035264_65838.doc ш эз d l d t 4 = s [ ] эз s f 2 2 d d h ; 2 d d d ур - - = + = шпонкали ва шлицли бирикмалар режа: 1. шпонкали бирикма турлари ва уларни мустаҳкамликка ҳисоблаш. 2. шлицли бирикма турлари ва уларни мустаҳкамликка ҳисоблаш. шпонкали ва шлицли бирикмалар деталларни айланадиган вал ёки ўқларга марказлаштириб ўрнатиш ва буровчи моментни узатиш учун хизмат қилади. 1. шпонкали бирикмалар (шб) нинг афзаллиги тузилишини оддийиги ҳамда уларни йиғиш ва қисмларга ажратишнинг осонлигидир. асосий камчилиги бирикувчи деталларда шпонка учун ўйиқ қилиниб, уларнинг мустаҳкамлигини камайишидир. шб зўриққан ва зўриқмаган бўлиши мумкин. зўриққан шб юкла- ниш қўйилганига қадар эзувчи кучланиш ҳосил бўлади. зўриқмаган шб ларда призматик (31.1-расм) ва сегментли (31.3 -расм) шпонкалар, зўриққан бирикмаларда эса понасимон (31.4 -расм) ва цилиндрсимон (31.5 -расм) шпонкалар ишлатилади. расм. призматик шпонкаларнинг учлари айланасимон текис ёки бир тамони айланасимон иккинчи тамони текис бўлиши мумкин. ўлчамлари …

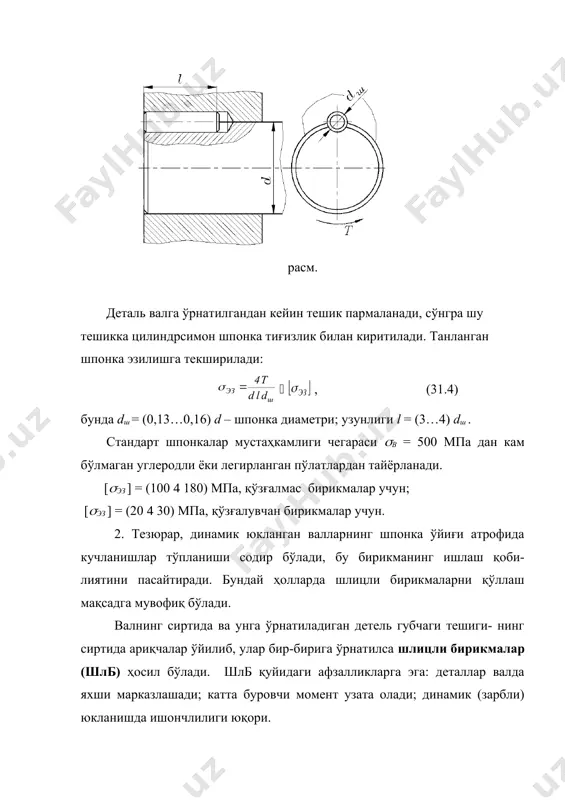

га имкон бермайди. шунинг учун улар, асосан, секин юрар оғир юкланган механизмларда ишлатилади. бундай бирикманинг мустаҳкамлиги қуйидагича текширилади: σэз = 2t / [b l (f d +b/6 )] ≤ [ σэз ], бунда b –шпонканинг эни; l –узунлиги; d –вал диаметри; f –ишқаланиш коэффициенти. расм. цилиндрик шпонкалар деталлар валларнинг учига ўрнатила-диган ҳолларда ишлатилади (31.5-расм ). расм. деталь валга ўрнатилгандан кейин тешик пармаланади, сўнгра шу тешикка цилиндрсимон шпонка тиғизлик билан киритилади. танланган шпонка эзилишга текширилади: ( , (31.4) бунда dш = (0,13…0,16) d – шпонка диаметри; узунлиги l = (3…4) dш . стандарт шпонкалар мустаҳкамлиги чегараси (в = 500 мпа дан кам бўлмаган углеродли ёки легирланган пўлатлардан тайёрланади. [(эз ] = (100 ( 180) мпа, қўзғалмас бирикмалар учун; [(эз ] = (20 ( 30) мпа, қўзғалувчан бирикмалар учун. 2. тезюрар, динамик юкланган валларнинг шпонка ўйиғи атрофида кучланишлар тўпланиши содир бўлади, бу бирикманинг ишлаш қоби- лиятини пасайтиради. бундай ҳолларда шлицли бирикмаларни қўллаш …

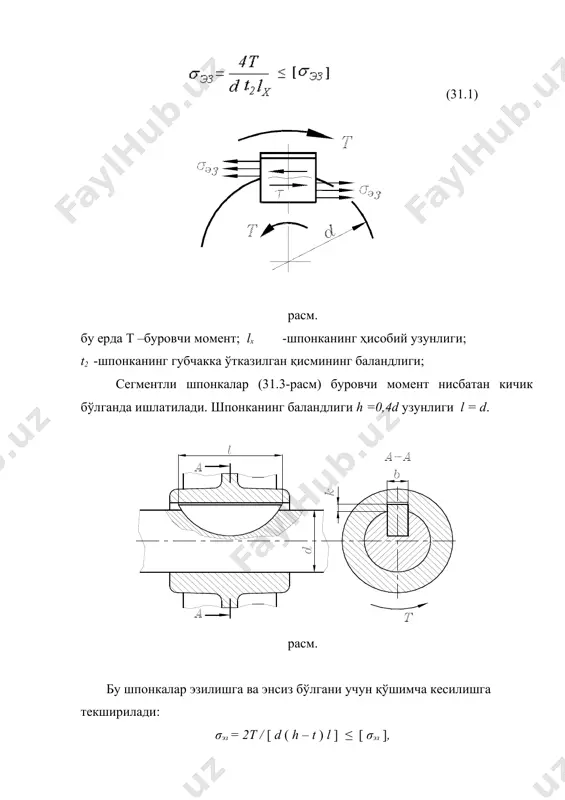

сли юкланиш бўлса b бўйича марказлаш-тириш мақсадга мувофиқдир. расм. d ёки d бўйича марказлаштирилиш технологик талаблар асосида белгиланади. агар втулка унчалик қаттиқ бўлмаган материалдан (< 350hb) тайёрланган бўлиб, шлицнинг тешиги сидирғич (протяжка) билан ишлов берилган бўлса, марказлаштириш d буйича амалга оширилиши тавсия қилинади. бунда вални марказлашадиган юзаси жилвирланади. агар втулка қаттиқ бўлиб, шлицнинг тешиги сидирғич билан ишлов бериб бўлмаса, у ҳолда марказланишга d танланиб, вал ва втулкаларнинг марказлашадиган юзалари жилвирланади. b бўйича марказлаштириш технологик қийинроқ, чунки уларнинг юзаларини жилвирлаш учун махсус дастгохлар керак бўлади. иш жараёнидаги эгилиш ва буралиш вал ва втулкани тебранма силжишга олиб келади, натижада шлицларнинг ишчи юзалари ейилади ва эзилади. юзаларнинг ейилишига чидамлилигини ҳисоблаш етарли ўрганилмаганлиги сабабли шлицлар асосан эзилишга текширилади. шлицларнинг ён тамонларидаги эзувчи кучланиш: σэз = 2t / ( k z h d ўр l ) ≤ [ σэз ] , (31.5) бу ерда: т – валдаги буровчи момент; dўр –ўртача диаметр; z –шлицлар сони; …
