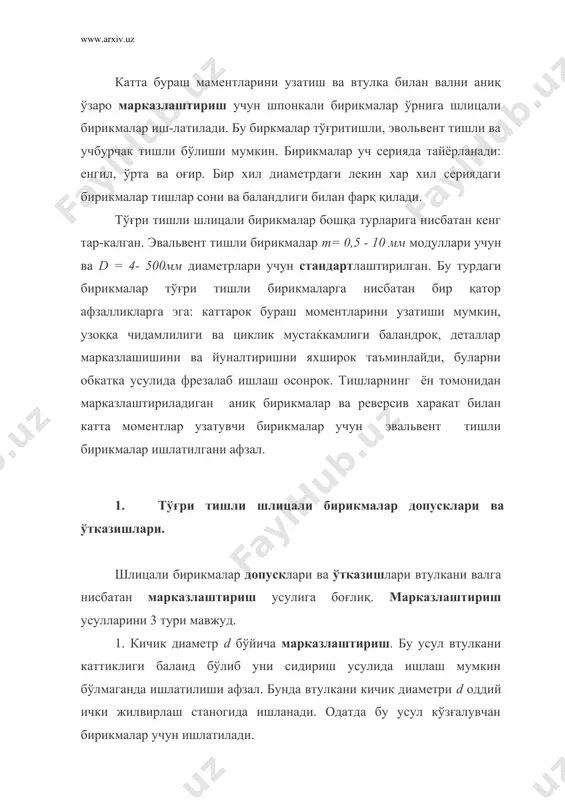

1350740231_18507.doc ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ www.arxiv.uz шлицали бирикмалар допусклари ва ўтказишлари режа: 1. тўғри тишли шлицали бирикмалар допусклари ва ўтказишлари. 2. эвольвент тишли шлицали бирикмалар допусклари ва ўтказишлари. катта бураш маментларини узатиш ва втулка билан вални аниқ ўзаро марказлаштириш учун шпонкали бирикмалар ўрнига шлицали бирикмалар иш-латилади. бу биркмалар тўғритишли, эвольвент тишли ва учбурчак тишли бўлиши мумкин. бирикмалар уч серияда тайёрланади: енгил, ўрта ва оғир. бир хил диаметрдаги лекин хар хил сериядаги бирикмалар тишлар сони ва баландлиги билан фарқ қилади. тўғри тишли шлицали бирикмалар бошқа турларига нисбатан кенг тар-калган. эвальвент тишли бирикмалар m= 0,5 - 10 мм модуллари учун ва d = 4- 500мм диаметрлари учун стандартлаштирилган. бу турдаги бирикмалар тўғри тишли бирикмаларга нисбатан бир қатор афзалликларга эга: каттарок бураш моментларини узатиши мумкин, узоққа чидамлилиги ва циклик мустаќкамлиги баландрок, деталлар марказлашишини ва …

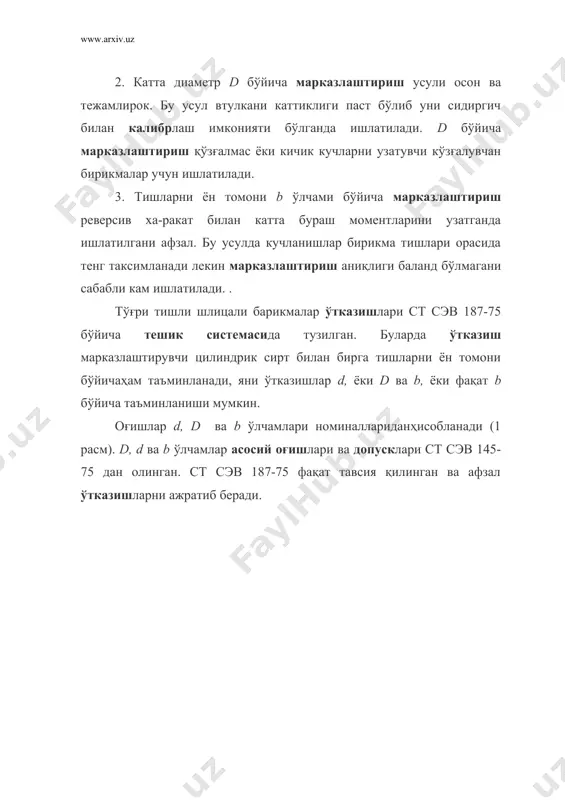

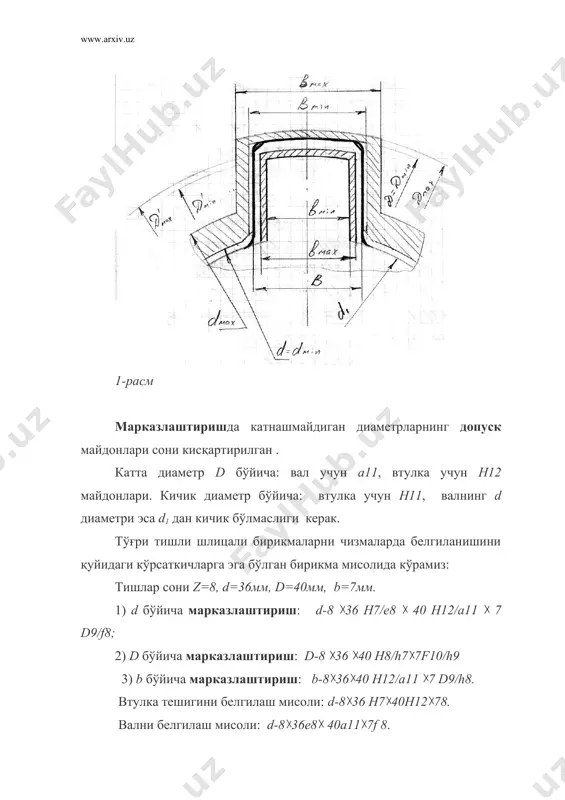

кмалар учун ишлатилади. 3. тишларни ён томони b ўлчами бўйича марказлаштириш реверсив ха-ракат билан катта бураш моментларини узатганда ишлатилгани афзал. бу усулда кучланишлар бирикма тишлари орасида тенг таксимланади лекин марказлаштириш аниқлиги баланд бўлмагани сабабли кам ишлатилади. . тўғри тишли шлицали барикмалар ўтказишлари ст сэв 187-75 бўйича тешик системасида тузилган. буларда ўтказиш марказлаштирувчи цилиндрик сирт билан бирга тишларни ён томони бўйичаҳам таъминланади, яни ўтказишлар d, ёки d ва b, ёки фақат b бўйича таъминланиши мумкин. оғишлар d, d ва b ўлчамлари номиналлариданҳисобланади (1 расм). d, d ва b ўлчамлар асосий оғишлари ва допусклари ст сэв 145-75 дан олинган. ст сэв 187-75 фақат тавсия қилинган ва афзал ўтказишларни ажратиб беради. 1-расм марказлаштиришда катнашмайдиган диаметрларнинг допуск майдонлари сони кисқартирилган . катта диаметр d бўйича: вал учун а11, втулка учун н12 майдонлари. кичик диаметр бўйича: втулка учун н11, валнинг d диаметри эса d1 дан кичик бўлмаслиги керак. тўғри тишли шлицали бирикмаларни чизмаларда белгиланишини қуйидаги …

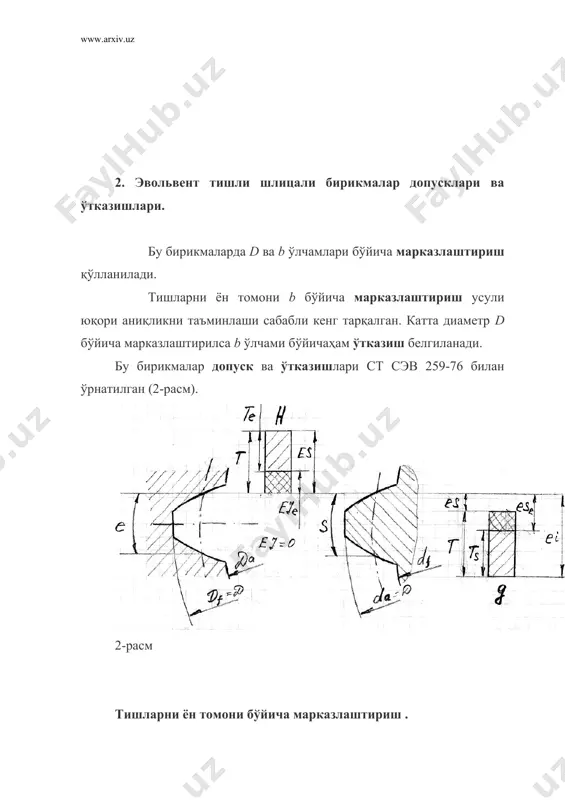

ва элементларни шакл ва жойлашуви допусклари киради. бунда 3 та оғишҳосил бўлади. оддатдаги чекли оғишлардан ташкари тишлар оралиги энига е1е оғиши ва тишлар энига еs оғиши кушилади. e ўлчами учун 7, 9 ва 11 аниқлик даражаларида фақат битта н асосий оғиш киритилган. s ўлчами учун эса 7-11 аниқлик даражаларида унта асосий оғишлар -а, с, d, f, g, h, k, n, p, г киритилган. е ва s ўлчамлари допуск майдонларини белгиларида аниқлик даражаси, цилиндрик бирикмаларга аксинча, асосий оғишни олдида кўрсатилади: 9н, 8р. катта диаметр бўйича марказлаштириш. бу усулда вални dа ва втулкани марказлаштирувчи катта диаметрлари учун ст сэв 145-75 дан олинган икки қатор допуск майдонлари киритилган: 1 қатор: df учун - н7 da учун - j6, h6, d6, f7, n6; 2 қатор: df учун - н8; da учун - j6, g,f7, п6; биринчи қатор иккинчидан афзалҳисоблади. шу қаторлар билан бирга е ўлчамига 9н ва 11н, s ўлчамига 9h, 9g, 9d, 11c, …

иш, стандарт, допуск, ўтказиш, тешик системаси, асосий оғиш, шакл, жойлашув, таранг ўтказиш, ўтувчи калибр. адабиётлар: асосий: 1. якушев а.и. и др. взаимозаменяемость, стандартизация и технические измерения 6-е изд.перераб. и допол.м.машинострое-ние,1987-352 с.:ил. 2. марков н. н., осипов в. в., шабалина м. б. нормирование точности в машиностроении: учеб. для машиностроит. спец. вузов. / под ред. ю.м. соломенцева. – 2-еизд.,испр. и доп. – м.: высш.шк.; издательский центр «академия», 2001. – 335 с.:ил 3. зябрева н.н.,перельман е.н.,шегал н.п. пособие к решению задач по курсу "взаимозаменяемость,стандартизация и технические измерения" – м.:высшая школа,1977-207 с. 4. o’z рст 1,0 : 1999 ўзбекистон стандартлаштириш давлат тизими, асосий қоидалар. 5. о’z дst 1,1- 92 ўзбекистон стандартлаштириш давлат тизими. ўзбекистон республикасининг стандартини ишлаб чиқиш,келишиб олиш, тасдиқлаш ва рўйхатдан ўтказиш тартиби. 6. о’z дst 50-98 ўзбекистон ресбуликасининг сертификатлаштириш миллий тизими,асосий қоидалар. қўшимча 1. иванов а.м.технические измерения м.: колос 1970 2. куареков в.п.стандартизация и качество промышленной продукции. м.высшая школа,1991.304 с. _1132988993.unknown _1132989039.unknown
