1462000123_62574.ppt ) ( 2 ; 5 , 0 / 5 , 0 мкм ctg z p f ctg z p f p p a a × × d = = × d )] 2 / ( 180 sin[ sin 2 / 2 / a a a d + - d = ed ef 2 / a » ( ) 2 sin 2 180 sin ) ( 2 / 2 / sin 2 / a a a a a » ú û ù ê ë é ÷ ø ö ç è æ d + - d = d ва рад ) 2 sin( 5 , 0 ) 2 cos( 5 , 0 2 / 1 a a a d = h tg 2 cos 2 sin sin a a a × = a a a sin 2 2 / 1 d = h f a резбали бирикмалар ўзароалмашиниши, уларни назорат қилиш. …

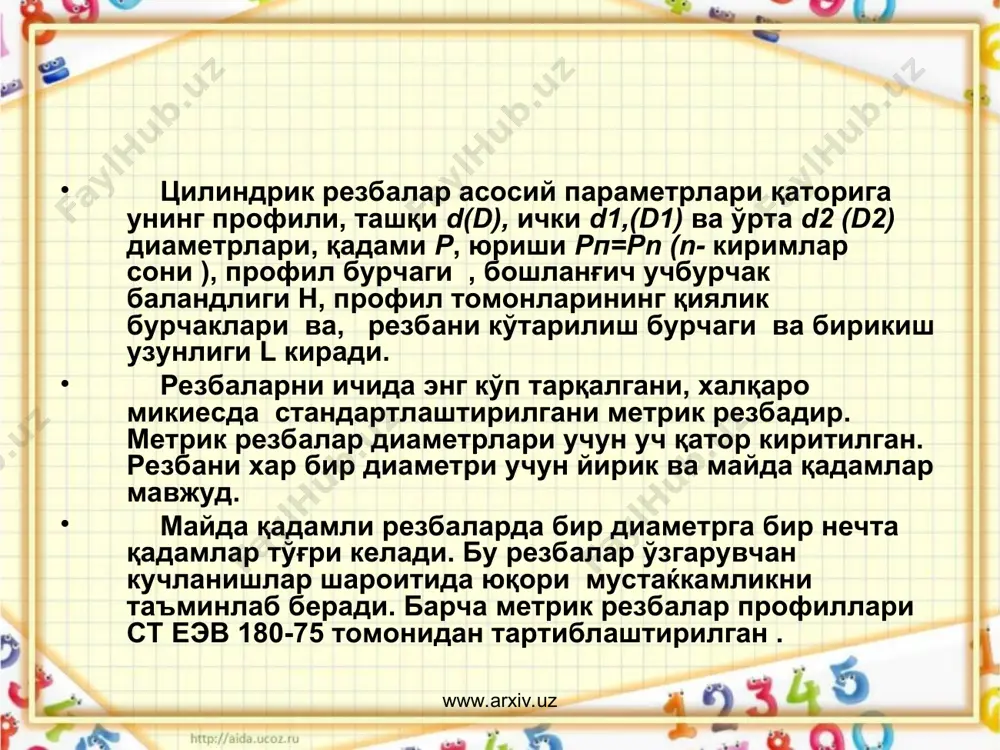

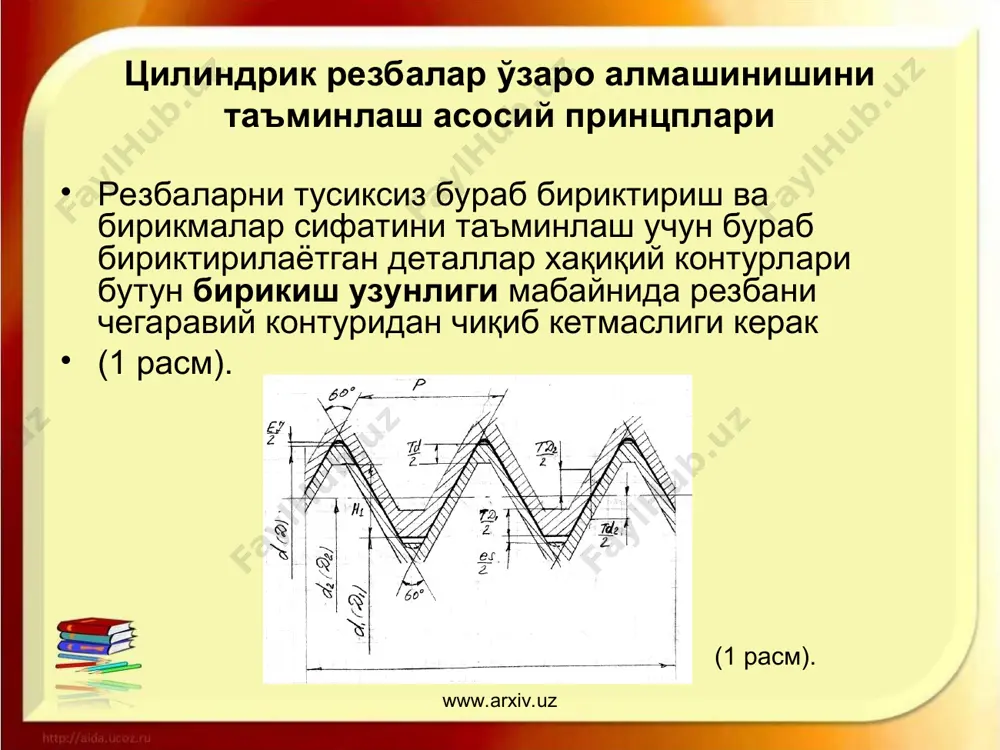

метрик резбалар диаметрлари учун уч қатор киритилган. резбани хар бир диаметри учун йирик ва майда қадамлар мавжуд. майда қадамли резбаларда бир диаметрга бир нечта қадамлар тўғри келади. бу резбалар ўзгарувчан кучланишлар шароитида юқори мустаќкамликни таъминлаб беради. барча метрик резбалар профиллари ст еэв 180-75 томонидан тартиблаштирилган . www.arxiv.uz www.arxiv.uz цилиндрик резбалар ўзаро алмашинишини таъминлаш асосий принцплари резбаларни тусиксиз бураб бириктириш ва бирикмалар сифатини таъминлаш учун бураб бириктирилаётган деталлар хақиқий контурлари бутун бирикиш узунлиги мабайнида резбани чегаравий контуридан чиқиб кетмаслиги керак (1 расм). (1 расм). www.arxiv.uz www.arxiv.uz шу сабабли резбаларни бирикиш кобилияти фақат ўрта диаметр d2 (d2), қадам р ва профил бурчаги аниқликларига боғлиқ. бу параметрлар орасида мавжуд бўлган математик боғланиш туфайли резбани бирикишига қадам р ва профил бурчаги хатоликлари таъсирини резбани ўрта диаметр хатолигини қиймати оркали компенсация қилишга имконият беради. қадам хатолиги .. ∆р деганда қадамни хақиқий ва номинал қийматлари айирмаси тушинилади. бу хатолик резбани кесиб ишлаш технологик жараёнини ноаниқликлари натижасида …

ланади. профил бурчаги яримининг оғиши ∆/2 бу бурчакни хақиқий ва номинал қийматлари айирмасига тенг бўлиб профил бурчагининг тўлиқ қиймати хатолигиҳисобига, профилни детал ўқига нисбатан қиялиги ҳисобига ёки бу факторлар икаласиҳисобига пайдо бўлиши мумкин. симметрик профил учун ∆/2 қиймати қуйидагига тенг. ∆/2 = ( | ∆ /2¢нг | + | ∆/2чап | ) / 2 www.arxiv.uz www.arxiv.uz 3,а расмда профил бурчаги хатолигига эга резба киркимини номинал профили резба устига жойлаштирилгани кўрсатилган. бу резбалар устма-уст тушганлиги сабабли бирикаолмайди. резбаларни бирикиши бу ердаҳам ташқи резбани ўрта диаметр d2 бўйича f компенсацияси қийматига кичайтириш ёки ички резбани шу қийматга катталаштиришҳисобига таъминланиши мумкин (3,б расм). синуслар теоремаси бўйича def учбурчагидан қуйидаги тенглама келиб чиқади. 3-расм www.arxiv.uz www.arxiv.uz бу ерда ef= f . н1 = 5/8н 0,54р - профилни ишчи баландлиги (профил ён томонлари бўйича туташиш баландлиги). /2 бурчагини нисбатан кичиклигиниҳисобга олиб қуйидагиларни қабул қилиш мумкин. бундан ташкари еd = 0,5 н1/ соs(/2) эканини эътиборга олиб …

қадам ва профил бурчаги хатоликларданҳоли назарий резбани ўрта диаметри тушинилади. d2 (d2), р ва резбани асосий параметрлари бўлиб уни мустаќкамлигини, илгариланма харакат аниқлигини, бирикиш харакатерини ва эксплуатацион кўрсаткичларини белгилайди. лекин бу параметрлар оғишлари ўзаро боғлиқлиги сабабли оддий тирқишли резбаларни фақат ўрта диаметрига винт учун тd2 ва гайка учун тd2 йиғма допуски берилади. бу допусклар резбани колган параметрлари оғишлариниҳамҳисобга олади td2(td2)= ∆d2(∆d2) + fp + fα резбали бирикма тирқиш билан бирикиши учун бу шарт бажарилиши керак d2 1,25мм таранг резбали бирикмалар учун 2 қатор ўтказишлар ўрнатилган. бириктиришда деталлар тиқилиб колмаслиги учун ташқи ва ички диаметрлар бўйича кафолатли тирқишлар назарда тутилган. бундан ташкари бирикиш узунлиги мобайинида шпилка ва шпилка уяларининг /2 ва р параметрларигаҳам жоиз оғишлар киритилган. эксплуатацион талабларни бажариш макасадида шпилка уяларининг ўрта диаметри фақат 2 нчи, шпилкаларни ўрта диаметри эса 2 нчи ва 3 нчи аниқлик даражалари бўйича ишланади. тарангликли резбали бирикмани белгиланиш мисоли: м12-2н5с(2)/3р(2) www.arxiv.uz www.arxiv.uz бу ерда м …

мумкин. микроскопда ўлчанганда d2 қиймати сифатида резба профилини унг ва чап томонларидан ўлчанган қийматларининг ўрта арифметик қиймати олинади. учта симчалар ёрдамида ўлчанганда d2 қиймати метрик резбалар учун қуйидаги формула бўйича аниқланади (5 расм). www.arxiv.uz www.arxiv.uz d2 = m - 3d + 0,866 р (5 расм). www.arxiv.uz www.arxiv.uz резбани қадами ва профил ярим бурчаги микроскопларда ёки проекторларда назорат қилинади. хатоликларни камайтириш учун бу параметрлар резба профилини унг ва чап томонлари ва диаметрини иккала томонлари бўйичаҳам текширилади. ички резбалар параметрлари (d>18мм учун) резбали ички ўлчагичлар, шарсимон учли горизонтал оптиметрлар ,уим - 21 ва уим-23 билан бирга ишлатиладиган изк-59 резбалар микроскопи ёрдамида ўлчаниши мумкин. баъзи ҳолларда ички резбалар параметрлари шу резбалар ичига паст температурада эрувчан котишмалардан қўйиб олинган модел бўйичаҳам аниқланиши мумкин. комплекс усулда ўрта диаметрига йиғма допуск бериладиган резбали деталлар назорат қилинади. бу назорат резбали калибрлар ёрдамида резбани хақиқий контурини номинал контури билан таккослаш усулида олиб борилади. назорат жараёнида d2, р ва …
