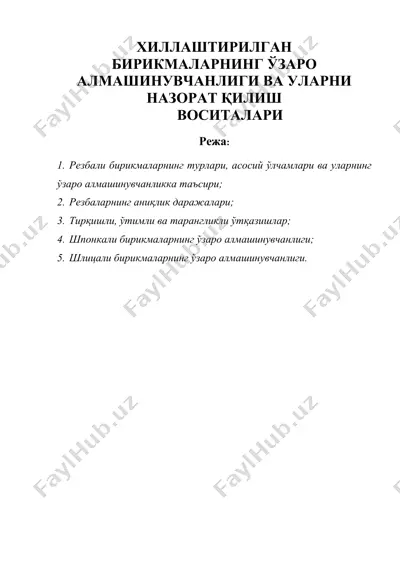

1404390373_53122.doc мин чап унг ) 2 2 ( 2 1 a a a d + d = d 2 унг a d 2 чап a d g h m 6 6 12 - 8 8 7 7 7 56 46 h f x f h x x d - 8 9 7 11 12 40 8 7 36 8 f d x d h x e h x d - 8 7 36 е н 11 12 40 d h 8 9 7 f d 8 9 7 11 12 40 36 8 f d x d h x x d - 36 11 12 40 d h 8 9 7 f d хиллаштирилган бирикмаларнинг ўзаро алмашинувчанлиги ва уларни назорат қилиш хиллаштирилган бирикмаларнинг ўзаро алмашинувчанлиги ва уларни назорат қилиш воситалари режа: 1. резбали бирикмаларнинг турлари, асосий ўлчамлари ва уларнинг ўзаро алмашинувчанликка таъсири; 2. резбаларнинг аниқлик даражалари; 3. тирқишли, ўтимли ва …

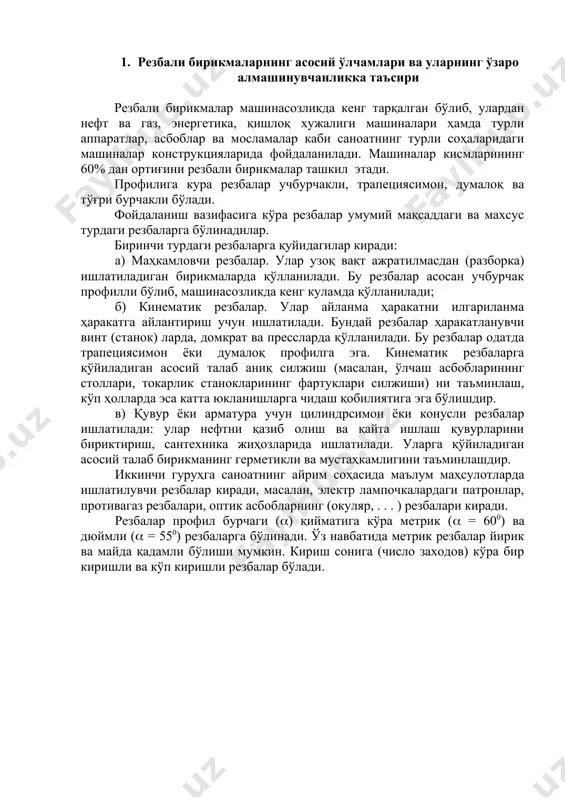

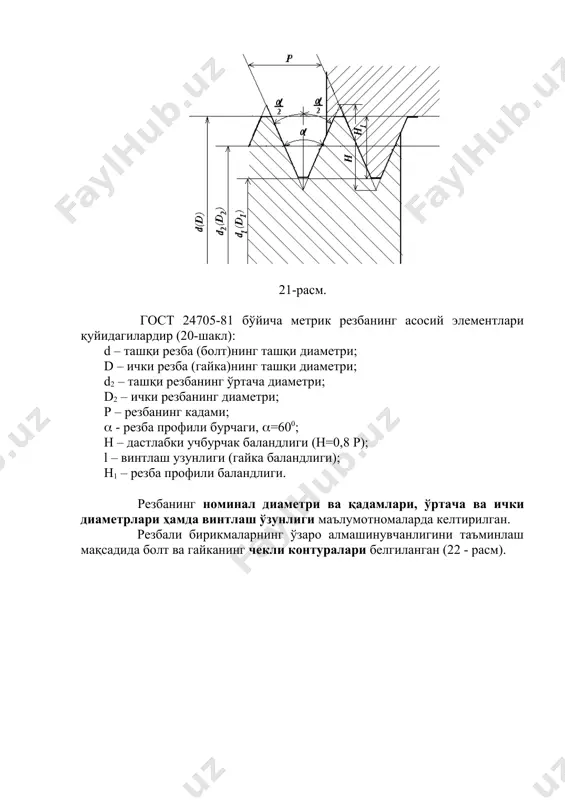

бўлишдир. в) қувур ёки арматура учун цилиндрсимон ёки конусли резбалар ишлатилади: улар нефтни қазиб олиш ва қайта ишлаш қувурларини бириктириш, сантехника жиҳозларида ишлатилади. уларга қўйиладиган асосий талаб бирикманинг герметикли ва мустаҳкамлигини таъминлашдир. иккинчи гуруҳга саноатнинг айрим соҳасида маълум маҳсулотларда ишлатилувчи резбалар киради, масалан, электр лампочкалардаги патронлар, противагаз резбалари, оптик асбобларнинг (окуляр, . . . ) резбалари киради. резбалар профил бурчаги (() қийматига кўра метрик (( = 600) ва дюймли (( = 550) резбаларга бўлинади. ўз навбатида метрик резбалар йирик ва майда қадамли бўлиши мумкин. кириш сонига (число заходов) кўра бир киришли ва кўп киришли резбалар бўлади. 21-расм. гост 24705-81 бўйича метрик резбанинг асосий элементлари қуйидагилардир (20-шакл): d – ташқи резба (болт)нинг ташқи диаметри; d – ички резба (гайка)нинг ташқи диаметри; d2 – ташқи резбанинг ўртача диаметри; d2 – ички резбанинг диаметри; p – резбанинг кадами; ( - резба профили бурчаги, (=600; h – дастлабки учбурчак баландлиги (н=0,8 р); l – …

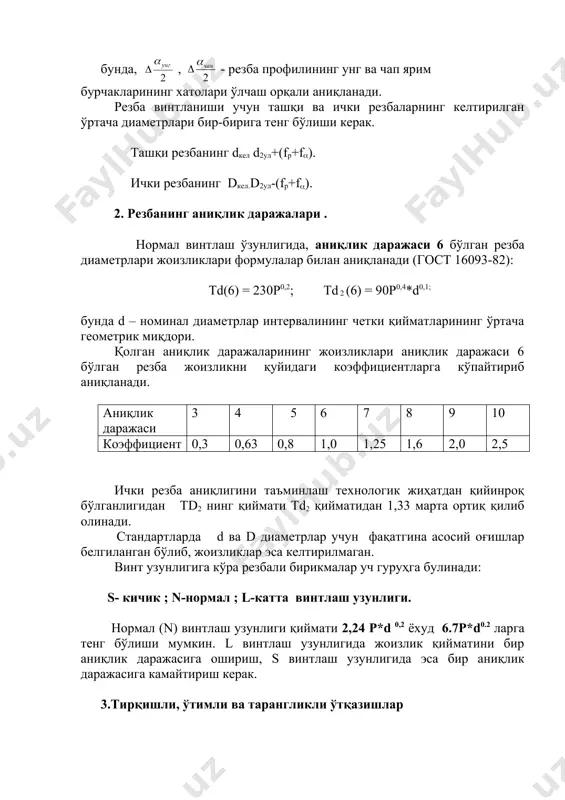

ликлар берилмаган бўлиб, ўртача диаметр учун йиғинди жоизлик белгиланган. бу жоизлик ўртача диаметр жоизлиги дейилади. унинг қиймати қуйидаги ифода билан аниқланади: td2(d2)= (d2 ((d2) + fp+f(; бунда (d2((d2) – ўртача диаметрнинг хусусий оғиши; fp–винтлаш узунлигидаги резба қадамининг хатоси ((р) ни диаметр бўйича компесациялаш қиймати; f(-резба профилининг ярим бурчак хатоси ((d/2) ни диаметр бўйича компенсациялаш қиймати. метрик резба учун fp ва f( қийматлари формулалар орқали аниқланади: fp=1,72 р, мкм; f(=0,36 р((/2, мкм; резба профилининг ярим бурчаги хатоси: бунда, , - резба профилининг унг ва чап ярим бурчакларининг хатолари ўлчаш орқали аниқланади. резба винтланиши учун ташқи ва ички резбаларнинг келтирилган ўртача диаметрлари бир-бирига тенг бўлиши керак. ташқи резбанинг dкел d2ул+(fp+f(). ички резбанинг dкел.d2ул-(fp+f(). 2. резбанинг аниқлик даражалари . нормал винтлаш ўзунлигида, аниқлик даражаси 6 бўлган резба диаметрлари жоизликлари формулалар билан аниқланади (гост 16093-82): тd(6) = 230р0,2; тd 2 (6) = 90р0,4*d0,1; бунда d – номинал диаметрлар интервалининг четки қийматларининг ўртача геометрик миқдори. …

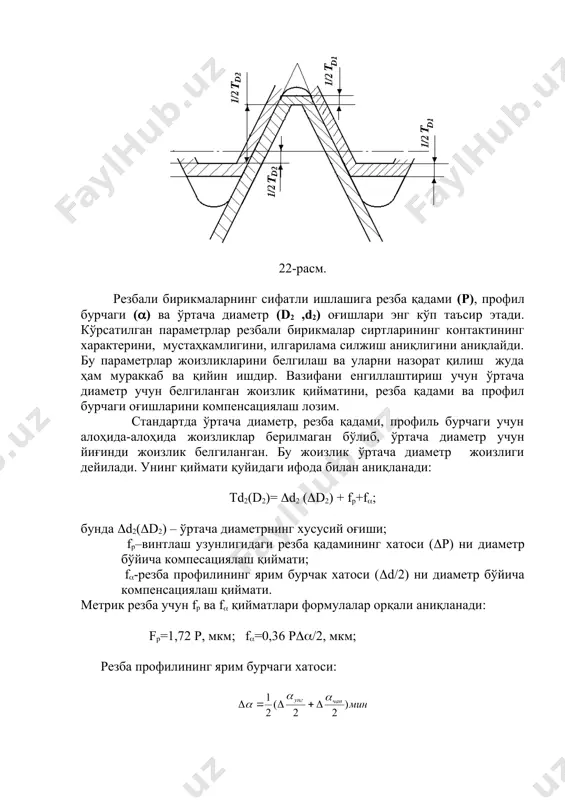

ича туташтирилганда бирикмада тирқишли, тарангликли ва ўтимли ўтқазишлар бўлиши мумкин. тирқишли ўтқазишлар винтлашни енгиллаштириш ва деталлар ишлаётган ҳолатда руй берадиган ҳарорат деформацияларини компенсация қилиши лозим бўлган ҳолларда қўлланилади. гост 16093- 81 да ташқи резба учун бешта ( a,e,f,g,h ) асосий (23-расм , а) ва ички резба учун туртта (e,f,g,h) асосий оғиш (23-расм ,б) белгиланган. бу оғишлар d,d2,d1,d, d2, d1 диаметрлар учун баравардир. 23 – а, расм. 23- б, расм. ташқи ва ички резбалар жоизликлар майдонларини танлашни осонлаштириш учун уч аниқлик класси жорий этилган: аниқ, ўрта, дағал. аниқ классга (3, 4, 5- аниқлик даражаси) таллуқли жоизлик майдонлари тирқишликлари кескин ўзгармайдиган бирикмалар учун қўлланилади. ўрта классдаги (6-, 7-аниқлик даражадаги) резбалар умумий машинасозликда қўлланилади. дагал классдаги (6-, 7-, 8- аниқлик даражалари) лар аниқлик талаб қилинмаган ҳолларда ишлатилади. 6h/6g ўтқазиш энг кўп ишлатилади. машина ва механизмларнинг маҳкамловчи бирикмаларига тепкили ва титрайдиган юклар, ўзгарувчан ҳарорат таъсир этган ҳолларда тарангликли ёхуд ўтимли ўтқазишлар қўлланилади. ўтимли ўтқазиш …

. d- учун – 6е, 6с; d1 учун –4d, 5d, 4c, 5c. тарангликли ўтқазишлар селектив йиғиш усулини қўллаб йиғилади. бунинг учун йиғиладиган деталлар икки ёки уч ўлчамлар гуруҳига ажратилади. резбали бирикмалар жоизлик майдонини чизмада белгиланиши. резба шартли белгисида резба ўлчамидан кейин жоизлик майдони белгиси кўрсатилади: - номинал диаметри 12 мм бўлган йирик қадамли, жоизлик майдони 7g, 6g бўлган гайка: гайка м12,-7g 6g ; – номинал диаметри 12 мм, қадами р=1 мм (майда қадамли), жоизлик майдони 5h6h бўлган болт; болт м 12 х1 - 5 н6н резба кадами d2 жоизлик d1 жоизлик майдони майдони агар резба чап бўлса шартли белгида lh белгиси кўрсатилади. винтлаш узунлиги (n) шартли белгида кўрсатилмайди. аммо, у l ёки s гуруҳига тааллуқли бўлиб, резба узунлигидан қалтароқ бўлса, резба узунлиги шартли белгида кўрсатилиши мумкин. мисол: гайка м12-6g-30. резбали бирикмадаги ўтқазиш белгиси каср кўринишида бўлиб, каср суратида ички резба (гайка) жоизлик майдони ва махражида ташқи резба жоизлик майдони кўрсатилади. …
