1425633867_60484.ppt диаграмма1 1 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8 9 9 9 10 10 10 11 11 11 ямз-238 а-01 а-41 нуксонлар номи такрорланиш даражаси, % 1.4 8 3.6 32 16 4 18 16 8 14 12 8 25 29 19 42 40 22 11 14 19 10 12 35 2 2 2 3 3 3 3 2 2 лист1 ямз-238 а-01 а-41 1 синиш 1 1.4 8 3.6 2 дарзлар 2 32 16 4 3 эгилиш 3 18 16 8 4 ремонт уч 4 14 12 8 5 авар ей 5 25 29 19 6 нормал ейид 6 42 40 22 7 шпонка арик 7 11 14 19 8 юза ей 8 10 12 35 9 урн штэ 9 2 2 2 10 рез 10 3 3 3 11 бош 11 3 …

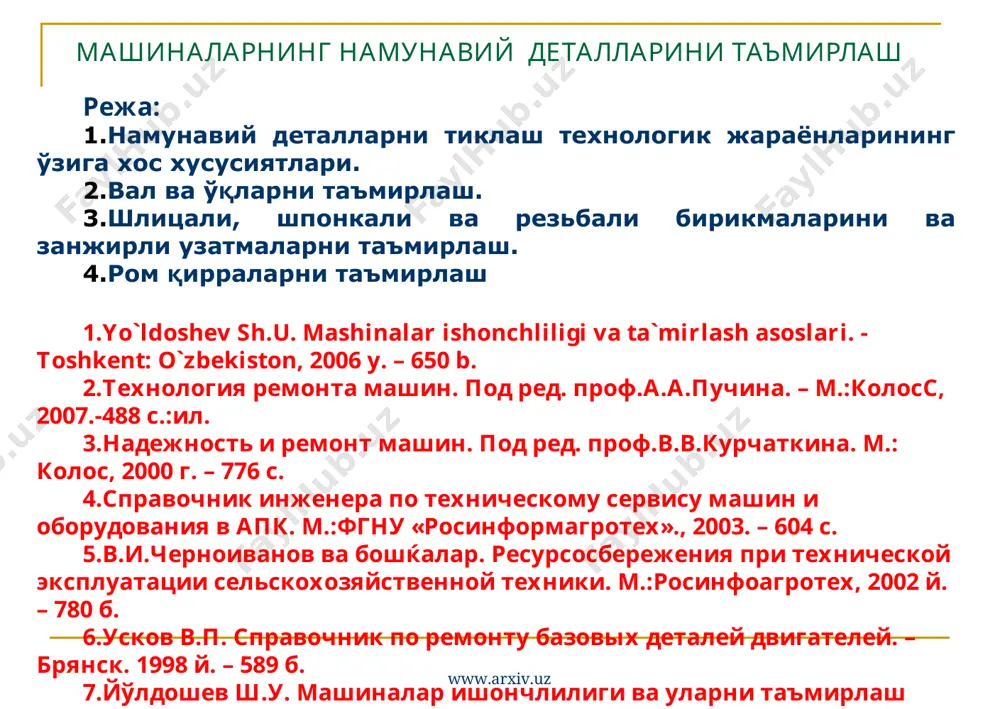

с хусусиятлари. вал ва ўқларни таъмирлаш. шлицали, шпонкали ва резьбали бирикмаларини ва занжирли узатмаларни таъмирлаш. ром қирраларни таъмирлаш yo`ldoshev sh.u. mashinalar ishonchliligi va ta`mirlash asoslari. - тoshkent: o`zbekiston, 2006 y. – 650 b. технология ремонта машин. под ред. проф.а.а.пучина. – м.:колосс, 2007.-488 с.:ил. надежность и ремонт машин. под ред. проф.в.в.курчаткина. м.: колос, 2000 г. – 776 с. справочник инженера по техническому сервису машин и оборудования в апк. м.:фгну «росинформагротех»., 2003. – 604 с. в.и.черноиванов ва бошќалар. ресурсосбережения при технической эксплуатации сельскохозяйственной техники. м.:росинфоагротех, 2002 й. – 780 б. усков в.п. справочник по ремонту базовых деталей двигателей. – брянск. 1998 й. – 589 б. йўлдошев ш.у. машиналар ишончлилиги ва уларни таъмирлаш асослари. - тошкент, 1994 й. - 354 б. ремонт машин. под общ. ред. н.ф.тельнова. - м.:агропромиздат, 1992. – 362 с. www.arxiv.uz www.arxiv.uz машиналарнинг тузилиши ўхшаш турли деталлари гуруҳлари ейилишлари 0,01 дан 10,0 мм атрофида бўлади. кам деталлар 0,6 мм гача …

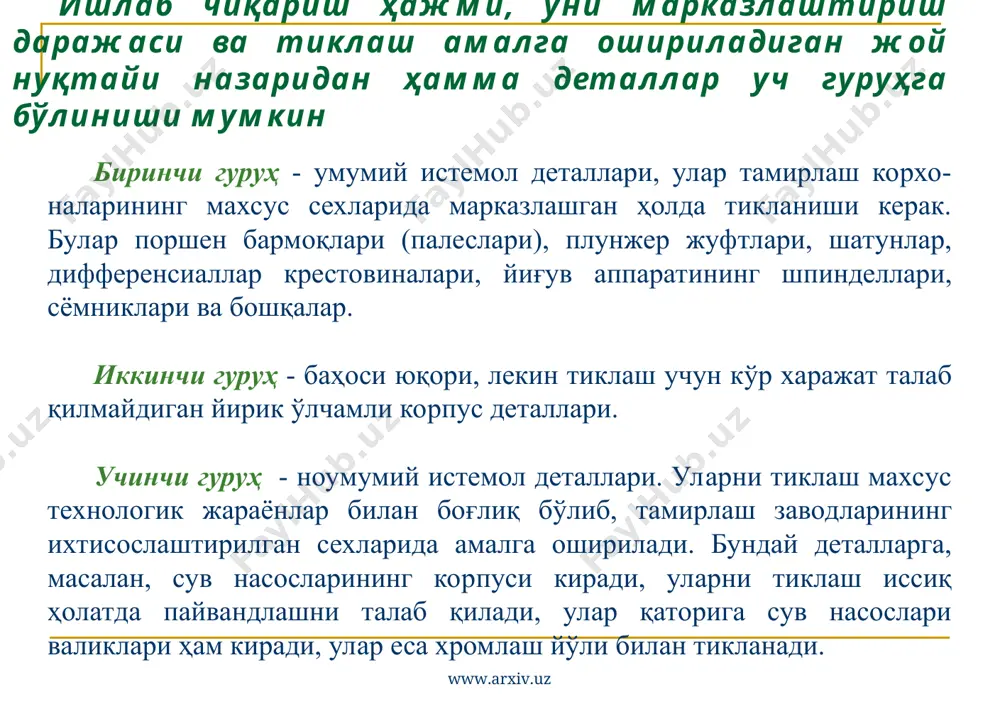

еллари, сёмниклари ва бошқалар. иккинчи гуруҳ - баҳоси юқори, лекин тиклаш учун кўр харажат талаб қилмайдиган йирик ўлчамли корпус деталлари. учинчи гуруҳ - ноумумий истемол деталлари. уларни тиклаш махсус технологик жараёнлар билан боғлиқ бўлиб, тамирлаш заводларининг ихтисослаштирилган сехларида амалга оширилади. бундай деталларга, масалан, сув насосларининг корпуси киради, уларни тиклаш иссиқ ҳолатда пайвандлашни талаб қилади, улар қаторига сув насослари валиклари ҳам киради, улар еса хромлаш йўли билан тикланади. www.arxiv.uz www.arxiv.uz деталларни тиклашнинг умумий технологик жараёнларини ишлаб чиқиш қуйидаги изчилликда амалга оширилади тамирлаш фонди деталларини таснифлаш. деталлар гуруҳини миқдорий баҳолаш. гуруҳлар намунали турларининг чизма ва техник шартлари, уларни ишлаб чиқариш ҳажми ва ишлаб чиқариш турлари бқйича таҳлил қилиш. технологик базаларни танлаш. дефектларни тузатиш усулларини танлаш. ишлов беришнинг технологик маршрутлари вариантларини танлаш. технологик амалларни ишлаб чиқиш. умумий технологик жараёнлар вариантларининг аниқлик даражасини, иш унумдорлигини ва иқтисодий самарадорлигини ҳисоблаш. намунали технологик жараёнларни яратиш. www.arxiv.uz www.arxiv.uz туташ деталларнинг посадкасини тиклашнинг уч усули 1. туташ деталларнинг …

iv.uz www.arxiv.uz тирсакли вал бўйинчаларини ярим халќалар ќўйиш усули билан тиклаш 1-пайванд чок, 2-халќани ечиб олиш учун чуќурча, 3- вал бўйинчаси, 4- ярим-халќалар. www.arxiv.uz www.arxiv.uz тирсакли валларни тиклаш маршрут технологик жараёни www.arxiv.uz www.arxiv.uz тирсакли валларни тиклаш технологик жараёни www.arxiv.uz www.arxiv.uz резбали бирикмаларни тамирлаш резбали бирикмаларнинг асосий нуқсонлари: резбанинг ейилиши ва узилиши, унинг уваланиши, тиқинлар ва ғадир-будирларнинг ҳосил бўлиши. резбали, шпонкали ва шлицли бирикмаларни тамирлаш: резба унинг иккитадан зиёд йўли узилганда ёки у бекилиб қолганда ва эзилганда тамирланади. та’мирлаш ўлчамидаги резбани қирқиш ейилган сиртни эритиб қуйиб, кейин нормал ўлчамдаги резба ўйиш ёки резбали деталларни қўйиш билан тикланади. резьбаларни тиклаш усуллари қўшимча детал қўйиш резьбали спирал (қўшимча детал) 1-спирал; 2-поводок; 3-ариқча резьбали тиқин 1-таянч буртик; 2-резьбали қисм www.arxiv.uz www.arxiv.uz шпонкали ва шлицли бирикмаларни тамирлаш шпонкалар бироз шикастланганда, я’ни букилгандагина та’мирланади таъмирлаш усуллари: ейилган шпонка уячалари (агар эни 1,5 мм дан зиёд кенгаймаган бўлса) тамир ўлчамигача фрезаланади, йиғишда эса катталаштирилган ўлчамдаги шпонкалар ўрнатилади. …

ирланган пўлатлардан (40х, 30гт, 20хгм ва бошқалар) тайёрланади ва тишлари етарли мустахкам (нрc 50—60) бўлиши учун турли хил термокимёвий ва термик (цианлаш, цементлаш, тоблаш ва ҳоказо) ишлов берилади. тишларнинг асосий нуқсонлари қуйидагилар: раковиналар кўринишида ифодаланувчи чарчашдан емирилиш тиш қалинлигининг камайиши (абразив ейилишда); уваланиш (узатма уланганда) ва синишлар (жуда кам холларда). таъмирлаш: тишли ғилдиракларнинг тишлари ейилганда чамбаракларни алмаштириш, эритиб қуйиш, босим остида босиш усули ва хоказо йўллар билан та’мирланади. бундан ташқари бошқа деталлар билан (валлар, ўзгартириш вилкалари, сателлитларнинг крестовиналари ва бошқалар) бирикиш юзалари хам тикланади. тиш торецларига метал қоплаш схемаси 1-тишли ғилдирак 2-мис форма 3-пайванд ванна 4-электрод 5- флюс қатлами узатиш www.arxiv.uz www.arxiv.uz насос вал-шестерняси ресурсини пластик деформация усулида тиклаш 1-вал-шестерня; 2-пуансон; 3-форма; 4-матрица; 5-таглик www.arxiv.uz www.arxiv.uz занжирларни таъмирлаш а) қисмларга ажратиш; б) деталларга ажратиш 1-мослама; 2-фреза; 3-бородок; 4-ички пластина; 5-вилка; 6-втулка; 7-блок; 8-валик www.arxiv.uz www.arxiv.uz ром қирраларни таъмирлаш 1-траверса; 2-сектор; 3-занжир; 4-шток узайтиргич; 5-шток каллаги; 6-рама; 7-педаль; 8-гидравлик насос; 9-шланг; …
