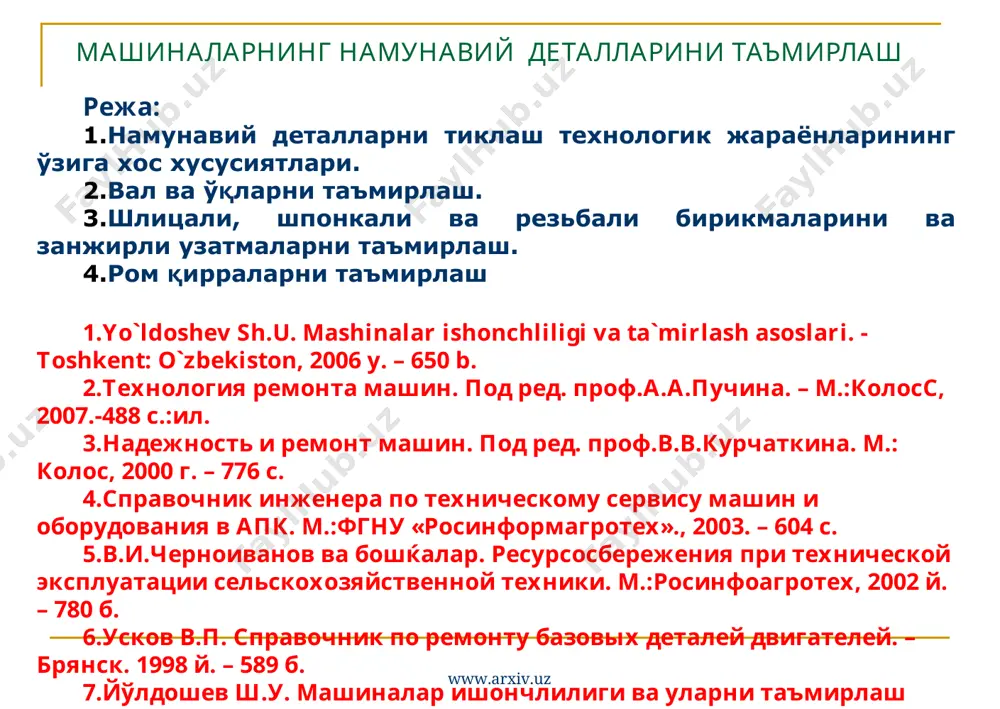

машиналар ишончлилигини таъминлаш ва техник хизмат (сервис) кўрсатишнинг назарий асослари (муаммоли маъруза) машиналарнинг намунавий деталларини www.arxiv.uz www.arxiv.uz машиналарнинг намунавий деталларини таъмирлаш режа: намунавий деталларни тиклаш технологик жараёнларининг ўзига хос хусусиятлари. вал ва ўқларни таъмирлаш. шлицали, шпонкали ва резьбали бирикмаларини ва занжирли узатмаларни таъмирлаш. ром қирраларни таъмирлаш yo`ldoshev sh.u. mashinalar ishonchliligi va ta`mirlash asoslari. - тoshkent: o`zbekiston, 2006 y. – 650 b. технология ремонта машин. под ред. проф.а.а.пучина. – м.:колосс, 2007.-488 с.:ил. надежность и ремонт машин. под ред. проф.в.в.курчаткина. м.: колос, 2000 г. – 776 с. справочник инженера по техническому сервису машин и оборудования в апк. м.:фгну «росинформагротех»., 2003. – 604 с. в.и.черноиванов ва бошќалар. ресурсосбережения при технической эксплуатации сельскохозяйственной техники. м.:росинфоагротех, 2002 й. – 780 б. усков в.п. справочник по ремонту базовых деталей двигателей. – брянск. 1998 й. – 589 б. йўлдошев ш.у. машиналар ишончлилиги ва уларни таъмирлаш асослари. - тошкент, 1994 й. - 354 б. ремонт машин. под общ. …

2 / 27

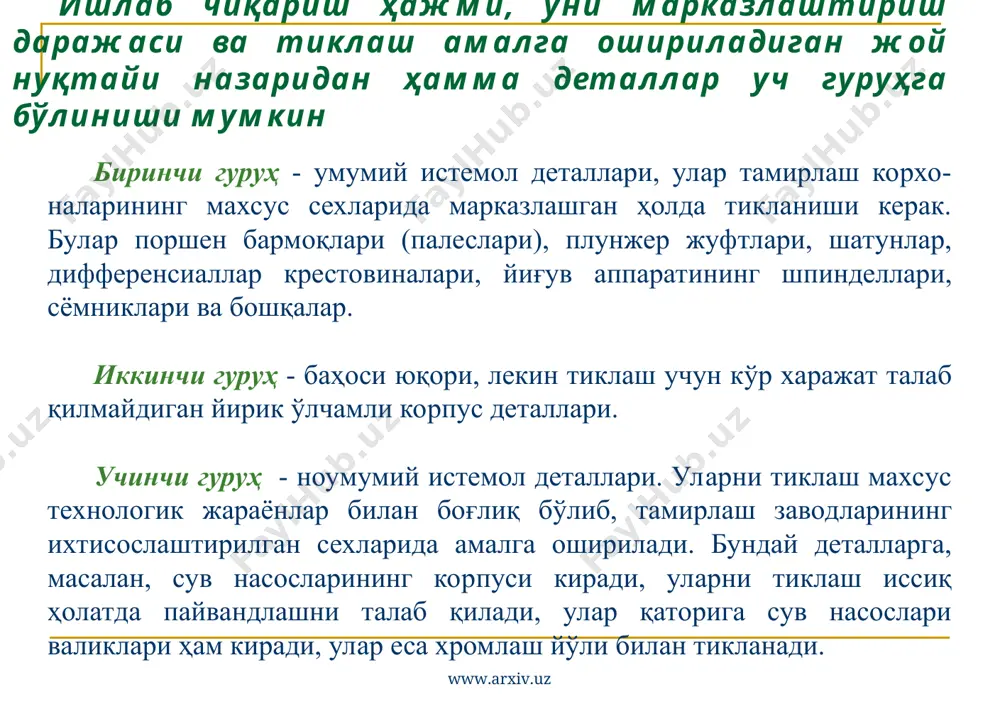

а деталлар уч гуруҳга бўлиниши мумкин биринчи гуруҳ - умумий истемол деталлари, улар тамирлаш корхо-наларининг махсус сехларида марказлашган ҳолда тикланиши керак. булар поршен бармоқлари (палеслари), плунжер жуфтлари, шатунлар, дифференсиаллар крестовиналари, йиғув аппаратининг шпинделлари, сёмниклари ва бошқалар. иккинчи гуруҳ - баҳоси юқори, лекин тиклаш учун кўр харажат талаб қилмайдиган йирик ўлчамли корпус деталлари. учинчи гуруҳ - ноумумий истемол деталлари. уларни тиклаш махсус технологик жараёнлар билан боғлиқ бўлиб, тамирлаш заводларининг ихтисослаштирилган сехларида амалга оширилади. бундай деталларга, масалан, сув насосларининг корпуси киради, уларни тиклаш иссиқ ҳолатда пайвандлашни талаб қилади, улар қаторига сув насослари валиклари ҳам киради, улар еса хромлаш йўли билан тикланади. www.arxiv.uz www.arxiv.uz деталларни тиклашнинг умумий технологик жараёнларини ишлаб чиқиш қуйидаги изчилликда амалга оширилади тамирлаш фонди деталларини таснифлаш. деталлар гуруҳини миқдорий баҳолаш. гуруҳлар намунали турларининг чизма ва техник шартлари, уларни ишлаб чиқариш ҳажми ва ишлаб чиқариш турлари бқйича таҳлил қилиш. технологик базаларни танлаш. дефектларни тузатиш усулларини танлаш. ишлов беришнинг технологик маршрутлари вариантларини …

3 / 27

улчами чегарасидан чиккан валлар; 5-буйинчалари авариявий ейилган валлар; 6-буйинчалари нормал ейилишга учраган валлар; 7-шпонка арикчаларини ейилиши; 8-сальник, шкив, шестерня ости юза ейилиши; 9-урнатувчи штифтлар ости юза ейилиши; 10-резьбалар ейилиши; 11 - бошка нуксонлар www.arxiv.uz www.arxiv.uz тирсакли вал бўйинчаларини ярим халќалар ќўйиш усули билан тиклаш 1-пайванд чок, 2-халќани ечиб олиш учун чуќурча, 3- вал бўйинчаси, 4- ярим-халќалар. www.arxiv.uz www.arxiv.uz тирсакли валларни тиклаш маршрут технологик жараёни www.arxiv.uz www.arxiv.uz тирсакли валларни тиклаш технологик жараёни www.arxiv.uz www.arxiv.uz резбали бирикмаларни тамирлаш резбали бирикмаларнинг асосий нуқсонлари: резбанинг ейилиши ва узилиши, унинг уваланиши, тиқинлар ва ғадир-будирларнинг ҳосил бўлиши. резбали, шпонкали ва шлицли бирикмаларни тамирлаш: резба унинг иккитадан зиёд йўли узилганда ёки у бекилиб қолганда ва эзилганда тамирланади. та’мирлаш ўлчамидаги резбани қирқиш ейилган сиртни эритиб қуйиб, кейин нормал ўлчамдаги резба ўйиш ёки резбали деталларни қўйиш билан тикланади. резьбаларни тиклаш усуллари қўшимча детал қўйиш резьбали спирал (қўшимча детал) 1-спирал; 2-поводок; 3-ариқча резьбали тиқин 1-таянч буртик; 2-резьбали қисм www.arxiv.uz www.arxiv.uz …

4 / 27

қўйилади. эритиб қўйилгандан сўнг, вални қийшайиб қолишдан сақлаш учун аста-секин қумда ёки термостатда совитилади. шпонка ариқчаларини таъмирлаш а) қирраларига метал эритиб қоплаш б) поғонали шпонка ўрнатиш www.arxiv.uz www.arxiv.uz тишли ғилдиракларни тамирлаш тишли ғилдираклар легирланган пўлатлардан (40х, 30гт, 20хгм ва бошқалар) тайёрланади ва тишлари етарли мустахкам (нрc 50—60) бўлиши учун турли хил термокимёвий ва термик (цианлаш, цементлаш, тоблаш ва ҳоказо) ишлов берилади. тишларнинг асосий нуқсонлари қуйидагилар: раковиналар кўринишида ифодаланувчи чарчашдан емирилиш тиш қалинлигининг камайиши (абразив ейилишда); уваланиш (узатма уланганда) ва синишлар (жуда кам холларда). таъмирлаш: тишли ғилдиракларнинг тишлари ейилганда чамбаракларни алмаштириш, эритиб қуйиш, босим остида босиш усули ва хоказо йўллар билан та’мирланади. бундан ташқари бошқа деталлар билан (валлар, ўзгартириш вилкалари, сателлитларнинг крестовиналари ва бошқалар) бирикиш юзалари хам тикланади. тиш торецларига метал қоплаш схемаси 1-тишли ғилдирак 2-мис форма 3-пайванд ванна 4-электрод 5- флюс қатлами узатиш www.arxiv.uz www.arxiv.uz насос вал-шестерняси ресурсини пластик деформация усулида тиклаш 1-вал-шестерня; 2-пуансон; 3-форма; 4-матрица; 5-таглик www.arxiv.uz www.arxiv.uz занжирларни …

5 / 27

onlariga qo‘yilgan qanday talablarni bilasiz? 6. detallar o‘rnatiladigan joylarni tiklashning qanday usullarini bilasiz? 7. "val" tiрidagi detallarni tiklashning texnologik jarayonini so‘zlab bering. 8. тirsakli valning nuqsonlarini bartaraf etishning qanday usullarini bilasiz? 9. rezbali, shрonkali va shlisli birikmalarning nuqsonlari va ularni tiklashning texnologik jarayoni haqida so‘zlab bering. 10. shesternyalar va yulduzсhalarning o‘ziga xos nuqsonlari va ularni tiklash texnologiyasi haqida gaрirib bering. 11. rom, bruslar va korрus detallarining asosiy nuqsonlari va ularni tiklash texnologiyasi haqida gaрirib bering. 12. тishlarning asosiy nuqsonlari va ularni tiklash texnologiyasi haqida gaрirib bering. www.arxiv.uz www.arxiv.uz vallar va o`qlar vallar va o’qlar mashina, mexanizmlarning detallarini tutib turish va xarakatni bir detaldan ikkinchi detalga uzatib beruvchi detaldir. vallar va o’qlar bir-biridan ishlash sharoitiga ko’ra farq qiladi. o’qlar yuklanishni qabul qilib, uni tayanchlarga uzatadi va doim egilishga ishlaydi, vallar esa, yuklanishni qabul qilish bilan birga burovchi mo`lentni uzatib beradi. o’qlar detal bilan birga aylanishi ham, aylanmasligi ham mumkin. masalan, yuk …
