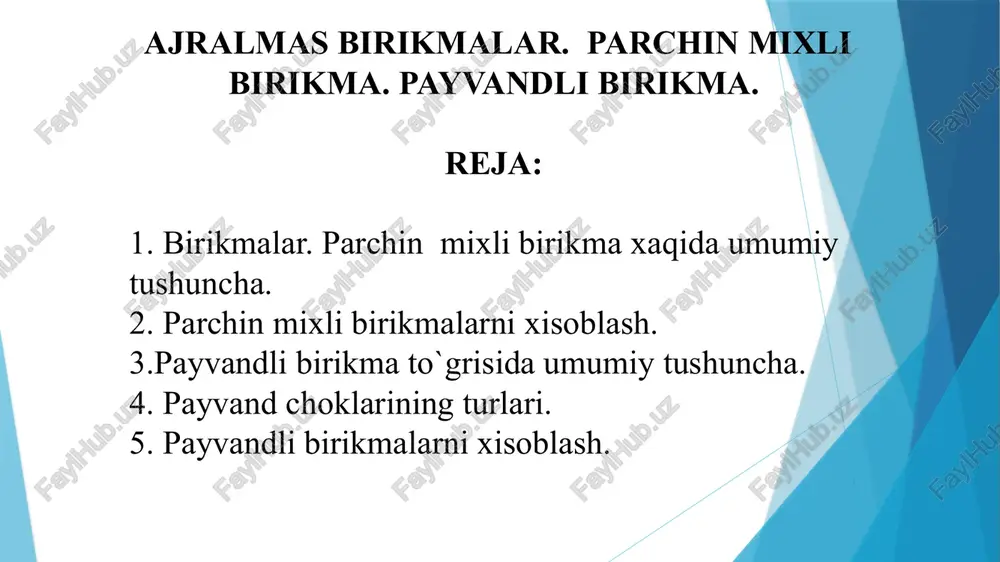

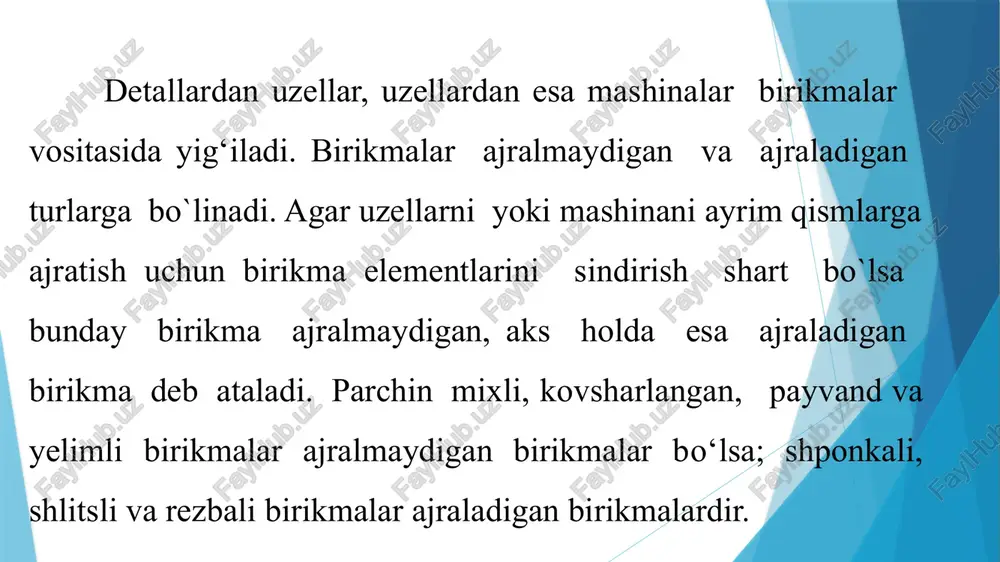

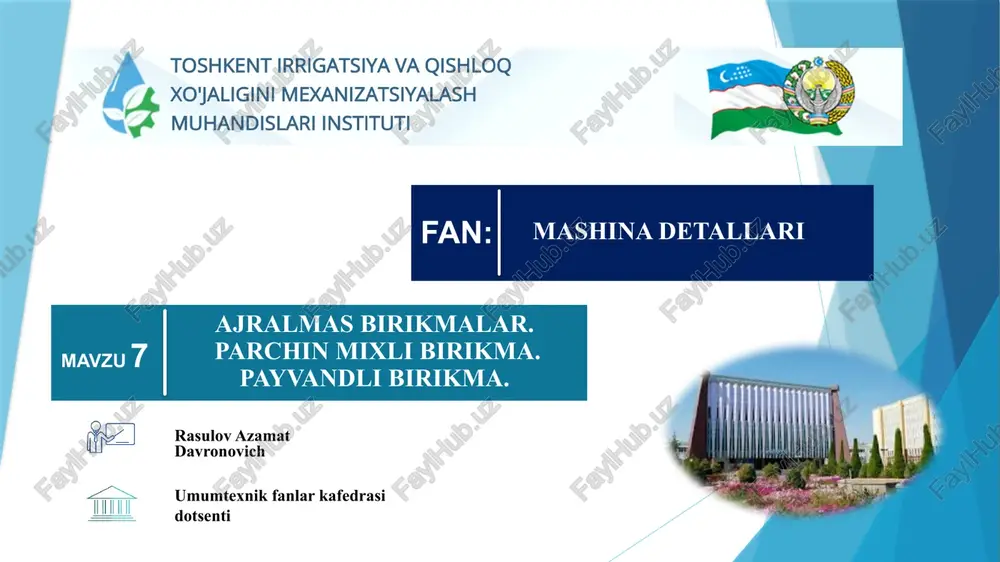

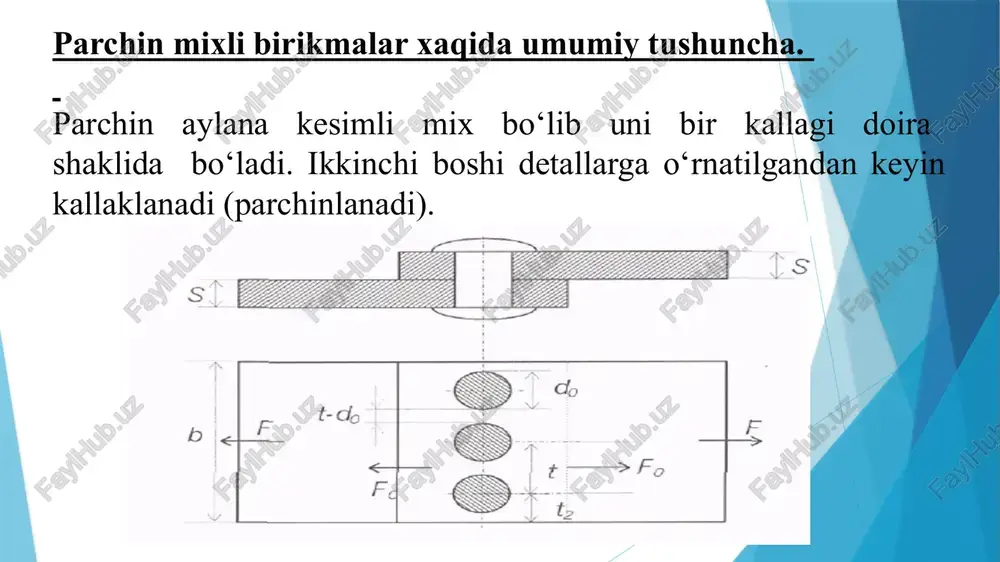

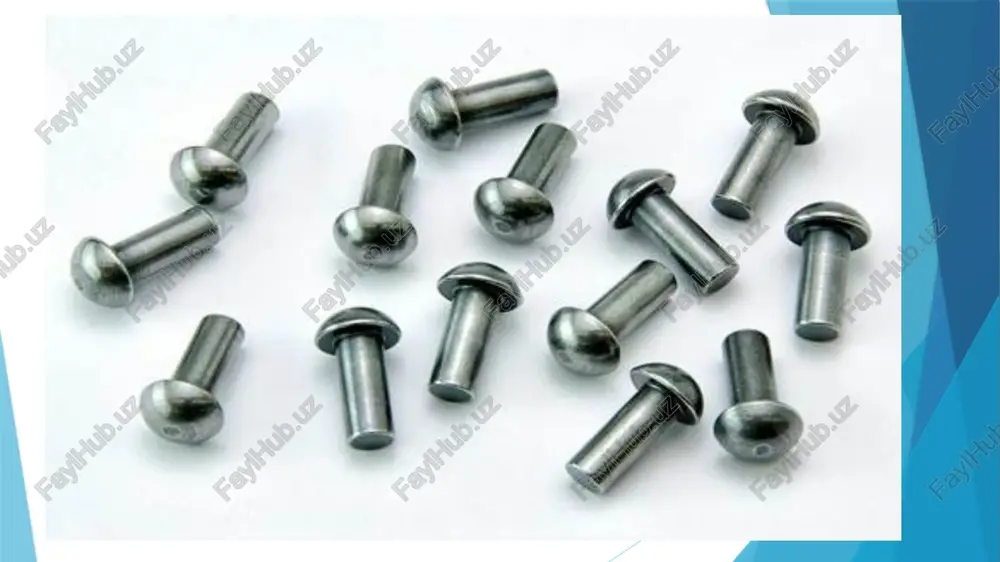

slayd 1 umumtexnik fanlar kafedrasi dotsenti rasulov azamat davronovich mavzu 7 mashina detallari fan: ajralmas birikmalar. parchin mixli birikma. payvandli birikma. 1 ajralmas birikmalar. parchin mixli birikma. payvandli birikma. reja: 1. birikmalar. parchin mixli birikma xaqida umumiy tushuncha. 2. parchin mixli birikmalarni xisoblash. 3.payvandli birikma to`grisida umumiy tushuncha. 4. payvand choklarining turlari. 5. payvandli birikmalarni xisoblash. detallardan uzellar, uzellardan esa mashinalar birikmalar vositasida yig‘iladi. birikmalar ajralmaydigan va ajraladigan turlarga bo`linadi. agar uzellarni yoki mashinani ayrim qismlarga ajratish uchun birikma elementlarini sindirish shart bo`lsa bunday birikma ajralmaydigan, aks holda esa ajraladigan birikma deb ataladi. parchin mixli, kovsharlangan, payvand va yelimli birikmalar ajralmaydigan birikmalar bo‘lsa; shponkali, shlitsli va rezbali birikmalar ajraladigan birikmalardir. parchin mixli birikmalar xaqida umumiy tushuncha. parchin aylana kesimli mix bo‘lib uni bir kallagi doira shaklida bo‘ladi. ikkinchi boshi detallarga o‘rnatilgandan keyin kallaklanadi (parchinlanadi). parchin mixning parchinlanadigan qismi uzunligi taxminan 𝒍 = 1,5d hisobida olinadi. poʼlat parchin mixning diametri d …

2 / 22

t: a) detallarni ajratganda kam shikastlanadi: b) titrashlarga yaxshi chidaydi. v) yuqori mustaxkamlikka ega: kamchiliklari quyidagilar. a) metallar koʼp sarf buladi. b) maxsus qistirmalar qoʼyish talab etadi. v) qalin detallarni biriktirish ancha qimmatga tushadi. g) narxi 20-30% kimmat payvand birikmalarga nisbatan. parchin mixli birikmalarni xisoblash. briktirilayotgan detallarning choʼzilishga mustaxkamlik sharti: = [] parchin mixni kesilishga, choʼzilishga va ezilishga mustaxkamlik sharti quyidagicha: f –parchin mixga taʼsir etuvchi kuch, [] –parchin mix materialining kesilishga ruxsat etilgan kuchlanish, k – birikmadagi kesilish yuzalarining soni, d – parchin diametri, []- parchin materiali uchun ezilishdagi ruxsat etilgan kuchlanish, n – parchinlar soni (parchinning kesilish yuzasi 1 boʼlganda n = k), s – biriktirilayotgan detallning qalinligi, [] - parchin materiali uchun choʼzilishdagi ruxsat etilgan kuchlanish. payvandli birikma. payvand birikmalar ajralmas birikmalarning asosiy turidir. payvandlash –molekulyar (atomlar) tortishish kuchlari asosida detallarni yuqori darajada mahalliy qizdirib biriktirishdir. mashina detallari, qurilish tuzilmalarining elementlari, qozon idishlar va rezervuarlar, gaz va …

3 / 22

malar deformatsiyalanishi mumkin; barcha turdagi materiallarni payvandlab bo‘lavermaydi. payvandli birikmalarni xisoblash uchma-uch payvand choklar mustahkamligi quyidagicha aniqlanadi: 1) cho‘zuvchi (siquvchi) kuch ta’sirida bo‘lganda (rasm, a)  [p ] 2) eguvchi moment ta’sirida bo‘lsa ( rasm, b) bunda: f – cho‘zuvchi kuch, n; a – list yuzasi, mm2; b – list eni, mm;  –qalinligi, mm; [p ] – payvand choki uchun ruxsat etilgan kuchlanish; 20 nazorat savollari 1.parchin mix materiallari. 2.parchin mixli birikmalarni xisoblash. 3.payvandlash va payvand chok nima? 4.payvandlashning qanday turlari mavjud? 5.detallarning payvandlashda birikma turlari. 6.payvand birikmalarning afzallik va kamchiliklari. 7.payvand qismining qaysi joyi emiriladi? 8.pb mustahkamligi qaysi asosiy omillarga bog‘liq? 9.uchma-uch payvand birikmani cho‘zilish va egilishga hisoblash. 10.ustma-ust burchakli yonbosh va ro‘para choklar mustahkamligi. 11. o‘zaro tik payvandlashda choklarni mustahkamligi. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.jpeg image9.png image10.png image11.png image12.png image13.png image14.png image15.jpeg image16.jpeg image17.jpeg image18.png oleobject1.bin image19.wmf oleobject2.bin image20.wmf image22.png image21.png image23.png image24.emf 2 …

4 / 22

5 / 22
