1 / 10

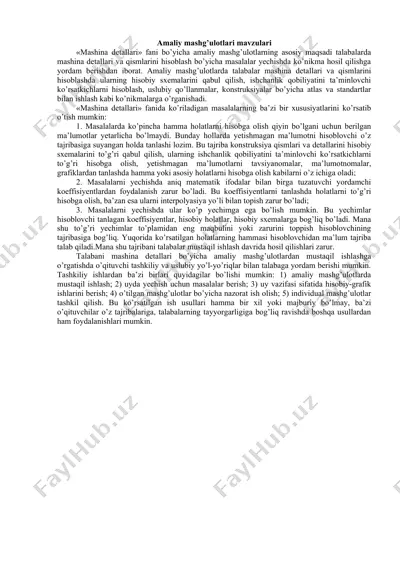

amaliy mashg’ulotlari mavzulari «mashina detallari» fani bo’yicha amaliy mashg’ulotlarning asosiy maqsadi talabalarda mashina detallari va qismlarini hisoblash bo’yicha masalalar yechishda ko’nikma hosil qilishga yordam berishdan iborat. amaliy mashg’ulotlarda talabalar mashina detallari va qismlarini hisoblashda ularning hisobiy sxemalarini qabul qilish, ishchanlik qobiliyatini ta’minlovchi ko’rsatkichlarni hisoblash, uslubiy qo’llanmalar, konstruksiyalar bo’yicha atlas va standartlar bilan ishlash kabi ko’nikmalarga o’rganishadi. «mashina detallari» fanida ko’riladigan masalalarning ba’zi bir xususiyatlarini ko’rsatib o’tish mumkin: 1. masalalarda ko’pincha hamma holatlarni hisobga olish qiyin bo’lgani uchun berilgan ma’lumotlar yetarlicha bo’lmaydi. bunday hollarda yetishmagan ma’lumotni hisoblovchi o’z tajribasiga suyangan holda tanlashi lozim. bu tajriba konstruksiya qismlari va detallarini hisobiy sxemalarini to’g’ri qabul qilish, ularning ishchanlik qobiliyatini ta’minlovchi ko’rsatkichlarni to’g’ri hisobga olish, yetishmagan ma’lumotlarni tavsiyanomalar, ma’lumotnomalar, grafiklardan tanlashda hamma yoki asosiy holatlarni hisobga olish kabilarni o’z ichiga oladi; 2. masalalarni yechishda aniq matematik ifodalar bilan birga tuzatuvchi yordamchi koeffisiyentlardan foydalanish zarur bo’ladi. bu koeffisiyentlarni tanlashda holatlarni to’g’ri hisobga olish, ba’zan esa …

2 / 10

hkiliy va uslubiy yo’l-yo’riqlar bilan talabaga yordam berishi mumkin. tashkiliy ishlardan ba’zi birlari quyidagilar bo’lishi mumkin: 1) amaliy mashg’ulotlarda mustaqil ishlash; 2) uyda yechish uchun masalalar berish; 3) uy vazifasi sifatida hisobiy-grafik ishlarini berish; 4) o’tilgan mashg’ulotlar bo’yicha nazorat ish olish; 5) individual mashg’ulotlar tashkil qilish. bu ko’rsatilgan ish usullari hamma bir xil yoki majburiy bo’lmay, ba’zi o’qituvchilar o’z tajribalariga, talabalarning tayyorgarligiga bog’liq ravishda boshqa usullardan ham foydalanishlari mumkin. 1. yuritmalarning turlari bilan tanishish va ularni kinematik hisoblash. mexanik yuritmalarning kinematik hisobi yuritmani tashkil etuvchi uzatma, mufta, podshipnik, vallarni hisoblashning ilk dastlabki hisobi sanaladi.mexanik yuritmalar kinemtik belgilar yordamida belgilanadi. asosiy mashina detallarining uzatmalar, muftalar podshipniklari shartli belgilashlari standart bo‘yicha qabul qilinadi. «mashina detallari» fanida mexanik yuritmalarning harakat manbai sifatida 4a seriyali elektrodvigatellar ishlatiladi.mexanik yuritmalarda ochiq uzatma sifatida tasmali, zanjirli yoki tishli uzatmalardan foydalaniladi.yopiq tishli uzatmalar aksariyat hollarda tishli yoki chervyakli bir, yoki ikki pog‘onali reduktor sifatida qo‘llanadi.mexanik yuritmaning kinematik hisobida …

3 / 10

va burchak tezliklari aniqlanadi, kuch parametrlari bo‘yicha esa vallardagi quvvat va burovchi momentlari hisoblanadi. yuritmaga elektrodvigatel tanlash elektrodvigatel tanlash yuritma ishchi validagi quvvat asosida bajariladi. elektrodvigatelning zarur (talab qilingan) quvvati: , (1.1) bunda– yuritma ishchi validagi quvvat, kwt hisobida. uning qiymati masalaning shartida to‘g‘ri kwt hisobida beriladi. agar bunday bo‘lmasa lenta yoki barabanda aylana kuch va aylana tezlik (m/s) beriladi. bunday holda , kwt; – mexanik yuritmalarning umumiy foydali ish koeffisienti: , – yuritma alohida uzatma(tayanch)laridagi quvvat yoqotishlarini hisobga oluvhchi koeffisient. elektrodvigatelning zaruriy qiymati bo‘yichastandart jadvaldan elektrodvigatel tanlanadi, bunda elektrodvigatelning aylanishlar takroriyligi 4 hil variant bo‘yicha hisoblanishi mumkin. elektrodvigatelning aylanishlar takroriy 4 hil qiymatga ega bo‘lishi mumkin: 3000; 1500; 1000; 750 min-1. bunda ko‘rsatilgan qiymatlar elektrodvigatelning sinxron (magnit oqimi) aylanishlar takroriyligiga teng bo‘ladi. elektrodvigatelning asinxron (rotorning) aylanishlar takroriyligi sirpanish koeffisientiga bog‘liq bo‘ladi, , min-1 (1.2) elektrodvigatelning aylanishlar takroriyligini tanlaganda, quyidagilarga e‘tibor berish kerak: aylanishlar takroroiyligida uzatma uzatish nisbatlari katta chiqadi; …

4 / 10

li uzatmalar 3÷6; tasmali uzatmalar 2÷4. reduktorlarning uzatish nisbatlarini tanlash bo‘yicha tavsiya 1.2 jadvalda keltirilgan: 1.2. jadval. reduktorning tavsiya etiladigan uzatish nisbatlari a) bir pog‘onali reduktor t/r nomi uzatish soni max eng ko‘p tarqalgan 1 silindrsimon 12,5 2,5 ÷ 8,0 2 konussimon: to‘g‘ri tishli qiya va doiraviy tishli 3(4) 5(6,3) – – 3 chervyakli uzatmalar 8 ÷ 80 b) ikki pog‘onali reduktorlar t/r nomi reduktori oralig‘i tezyurar sekinyurar pog‘onaniki 1 silindrsimon: ikkilangan yoyilgan o‘qdosh 6,3 ÷ 63 2 konussimon-silindrsimon: tezyurar pog‘onasi konussimon to‘g‘ri tishli konussimon doiraviy tishli 6,3 ÷ 40 3 silindrsimon tishli-chervyakli * 16 – 200 (35 – 80) 1,6 ÷ 3,15 4 chervyakli – silindrsimon 25 - 400 , , 5 chervyakli – chervyakli * 63 – 2500 120 – 400 * o‘quv loyihalarida tavsiya etiladigani. aniqlanganva bo‘yicha elektrodvigatel tanlanadi. tanlangan elektrodvigatlning aylanishlar takroriyligi bo‘yicha yuritmaning umumiy uzatish nisbati aniqlanadi: (1.4) yuritmaning kinematik va kuch parametrlarini hisoblash kinematik …

5 / 10

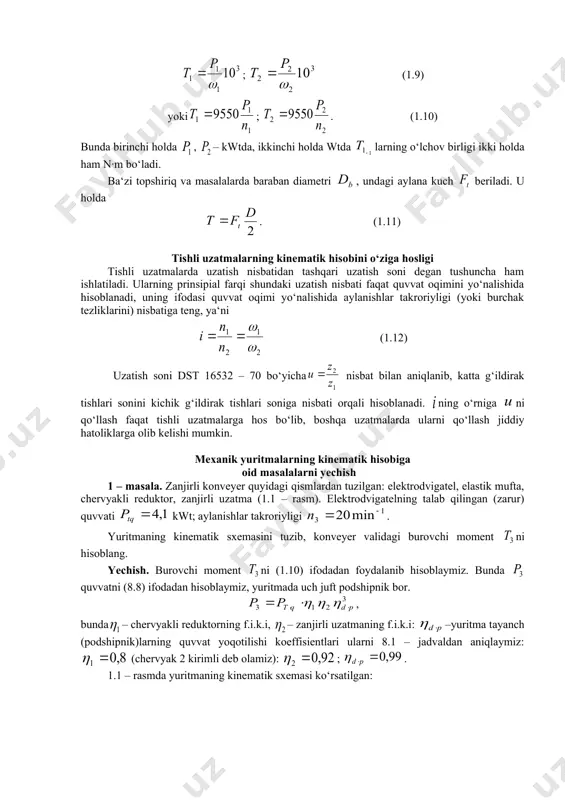

, – kwtda, ikkinchi holda wtda larning o‘lchov birligi ikki holda ham n·m bo‘ladi. ba‘zi topshiriq va masalalarda baraban diametri , undagi aylana kuch beriladi. u holda . (1.11) tishli uzatmalarning kinematik hisobini o‘ziga hosligi tishli uzatmalarda uzatish nisbatidan tashqari uzatish soni degan tushuncha ham ishlatiladi. ularning prinsipial farqi shundaki uzatish nisbati faqat quvvat oqimini yo‘nalishida hisoblanadi, uning ifodasi quvvat oqimi yo‘nalishida aylanishlar takroriyligi (yoki burchak tezliklarini) nisbatiga teng, ya‘ni (1.12) uzatish soni dst 16532 – 70 bo‘yicha nisbat bilan aniqlanib, katta g‘ildirak tishlari sonini kichik g‘ildirak tishlari soniga nisbati orqali hisoblanadi. ning o‘rniga ni qo‘llash faqat tishli uzatmalarga hos bo‘lib, boshqa uzatmalarda ularni qo‘llash jiddiy hatoliklarga olib kelishi mumkin. mexanik yuritmalarning kinematik hisobiga oid masalalarni yechish 1 – masala. zanjirli konveyer quyidagi qismlardan tuzilgan: elektrodvigatel, elastik mufta, chervyakli reduktor, zanjirli uzatma (1.1 – rasm). elektrodvigatelning talab qilingan (zarur) quvvati kwt; aylanishlar takroriyligi . yuritmaning kinematik sxemasini tuzib, konveyer validagi …
