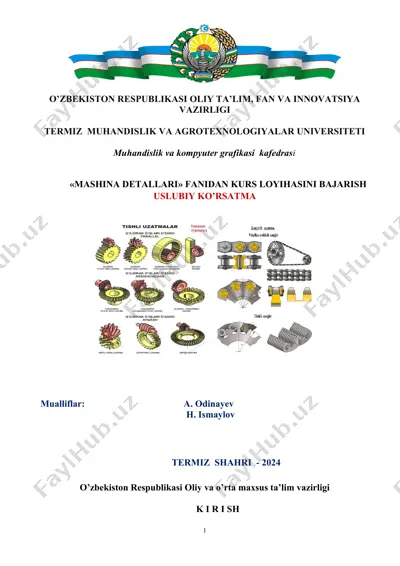

o’zbekiston respublikasi oliy ta’lim, fan va innovatsiya vazirligi termiz muhandislik va agrotexnologiyalar universiteti muhandislik va kompyuter grafikasi kafedrasi «mashina detallari» fanidan kurs loyihasini bajarish uslubiy ko’rsatma mualliflar: a. odinayev h. ismaylov termiz shahri - 2024 o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi k i r i sh o‘quv qo‘llanmaning asosiy maqsadi bakalavr yo‘nalishida ta’lim olayotgan talabalar uchun «mashina detallari» fanidan kurs loyihalarini bajarishda asosiy manba sifatida foydalanishdan iboratdir. o‘quv qo’llanma oliy ta’lim, fan va innovatsiyalar vazirligi tomonidan tasdiqlangan o‘quv dasturi bo‘yicha yozilgan. mashina detallarini loyihalashda asosan 2 ta masala hal qilinishi kerak: 1. tayyorlanadigan yangi mashinalar yangi davlat standartlariga javob berishi shart. 2. tayyorlangan mashina iqtisodiy jihatdan tejamli, yangi va ishlatilishi qulay bo’lishi kerak. o‘quv qo‘llanmada detallarni hisoblashdan tashqari ularni loyihalash va har xil konstruksiyalaming chizmalari keltirilgan. talaba tomonidan bajarilayotgan ishchi chizmalar, uzatmalarning kinematik sxemalarini tayyorlash yangi гост asosida olib boriladi. shuni hisobga olish kerakki detallar va reduktorlar chizmasini …

2 / 106

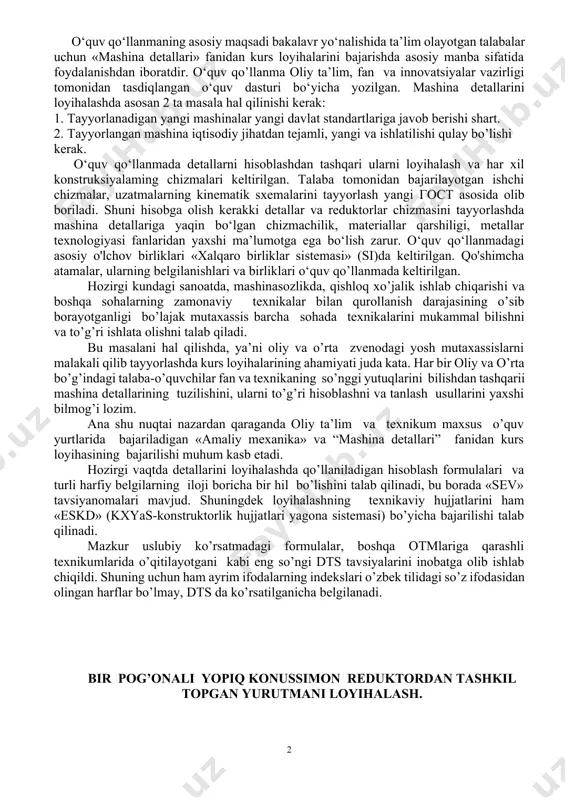

hamiyati juda kata. har bir oliy va o’rta bo’g’indagi talaba-o’quvchilar fan va texnikaning so’nggi yutuqlarini bilishdan tashqarii mashina detallarining tuzilishini, ularni to’g’ri hisoblashni va tanlash usullarini yaxshi bilmog’i lozim. ana shu nuqtai nazardan qaraganda oliy ta’lim va texnikum maxsus o’quv yurtlarida bajariladigan «amaliy mexanika» va “mashina detallari” fanidan kurs loyihasining bajarilishi muhum kasb etadi. hozirgi vaqtda detallarini loyihalashda qo’llaniladigan hisoblash formulalari va turli harfiy belgilarning iloji boricha bir hil bo’lishini talab qilinadi, bu borada «sev» tavsiyanomalari mavjud. shuningdek loyihalashning texnikaviy hujjatlarini ham «eskd» (kxyas-konstruktorlik hujjatlari yagona sistemasi) bo’yicha bajarilishi talab qilinadi. mazkur uslubiy ko’rsatmadagi formulalar, boshqa otmlariga qarashli texnikumlarida o’qitilayotgani kabi eng so’ngi dts tavsiyalarini inobatga olib ishlab chiqildi. shuning uchun ham ayrim ifodalarning indekslari o’zbek tilidagi so’z ifodasidan olingan harflar bo’lmay, dts da ko’rsatilganicha belgilanadi. bir pog’onali yopiq konussimon reduktordan tashkil topgan yurutmani loyihalash. 1.grafik qism kurs loyiha (ishi)ni grafik qismida mutaxassislik yo’nalishiga qarab bitta yoki ikkita chizma a-1 …

3 / 106

gilarni tanlab olamiz: bir juft konussimon tishli g’ildiraklar foydali ish koeffitsenti: bir juft dumalanish podshipniklaridagi yo’qotishni hisobga oluvchi koeffitsent: ochiq turdagi zanjirli uzatma foydali ish koeffitsenti: yuritma barabani valining tayanchidagi yo’qotishni hisobga oluvchi koeffitsent: yuritmaning umumiy foydali ish koeffitsenti: 1.1 jadval № uzatma turi foydali ish koeffitsenti 1 silindrsimon 0,97-0,98 2 konusimon 0,96-0,97 3 chervyakli z1=1 0,70-0,75 z1=2 0,80-0,85 z1=4 0,80-0,95 4 tasmali ponasimon tasma 0,96-0,98 yassi tasma 0,95-0,97 5 zanjirli ochiq turdagi zanjirli 0,90-0,95 yopiq turdagi zanjirli 0,95-0,97 6 dumalanish podshipnigi 0,99-0,995 elektrodvigatel talab qiladigan quvvat: p5 va p6 jadvallarda elektrodvigatel tanlaymiz: elektrodvigatel markasi aop2-62-6. yuqorida tanlangan elektrodvigatel kattaliklari qo’yidagicha: quvvati: aylanishlar soni: burchak tezligi: elektrodvigatel valining diametri: barabanning burchak tezligi: yuritmaning umumiy uzatishlar soni: 1.2.jadvaldan reduktor uchun uzatishlar sonini tanlaymiz va zanjirli uzatma uzatishlar sonini aniqlaymiz: 1.2.jadval № uzatma turi uzatishlar soni 1 silindrsimon 3-6 2 konusimon 2-4 3 chervyakli 8-40 4 tasmali 3-6 5 zanjirli 2-4 vallarning …

4 / 106

andagi yuklanish koeffitsenti: gardish eni va tashqi konus masofa orasidagi munosabatni ko’rsatuvchi koeffitsent: g’ildirakning tashqi bo’luvchi diametri: bu yerda: qabul qilingan gost 12289-76 standart bo’yicha eng yaqin qiymatni qabul qilamiz. shesternya tishlari sonini qabul qilamiz. ta g’ildirak tishlari soni: ta ta qabul qilamiz. bunda uzatishlar soni: berilgan uzatishlar sonini og’ishi: bu ko’rsatkich gost 12289-76 da o’rnatilgan 3% dan kam. tashqi aylana moduli: g’ildirakning bo’luvchi diametri qiymatini aniqlaymiz: standart qiymatdan og’ishi quyidagicha: bu joiz etilgan qiymatda kam. bo’luvchi konus burchagi: tashqi konus masofa rv va tishning uzunligi: gost 12289-76 bo’yicha qabul qilamiz. shesternyani tashqi bo’luvchi diametri: shesternyani o’rtacha bo’luvchi diametri: shesternya va tishli g’ildirakning tashqi diametri: o’rtacha aylanish moduli: shesterniya enini o’rtacha diametrga nisbat koeffitsenti: g’ildirakning aylanma tezligi va aniqlash darajasi: bunday tezlikda yettinchi aniqlik darajasini olamiz. kontakt kuchlanishni aniqlash uchun yuklanish koeffitsentini aniqlaymiz: 3.5 jadvaldan bo’lganda g’ildiraklar konsol joylashganda ( qattiqligi bo’ylab) 350 1,22 1,44 - - - konsol holatda …

5 / 106

,02 1,05 shevron tishlar uchun > hb 350 1,00 105 1,07 1,10 23-jadval qiyshiq va shevron tishli uzatmalar uchun kh - koefffisiyentning qiymatini aniqlash aniqlik darajasi aylanma tezlik,» m/s 1,0 gacha 5,0 10,0 15,0 20,0 6 1 1,02 1,03 1,04 1,05 7 1,02 1,05 1,07 1,10 u2 8 1,06 1,09 1,13 - - 9 u 1,16 - - - 24-jadval mustahkamlik zaxira koeffitsiyenti [s], rolikli zanjirlar uchun. seriyali pr va 2 pr n1 min-1 zanjir qadami, mm 12,7 15,875 19,05 25,4 31,75 38,1 44,45 50,8 50 7,1 7,2 7,2 7,3 7,4 7,5 7,6 7,6 100 7,3 7,4 7,5 7,6 7,8 8,0 8,1 8,3 300 7,9 8,2 8,4 8,9 9,4 9,8 10,3 10,8 500 8,5 8,9 9,4 10,2 11,0 11,8 12,5 - 750 9,3 10,0 10,7 12,0 13,0 14,0 - - 1000 10,0 10,8 11,7 13,3 15,7 - - - 1250 10,6 11,6 12,7 14,5 - - - - 25-jadval bir …
