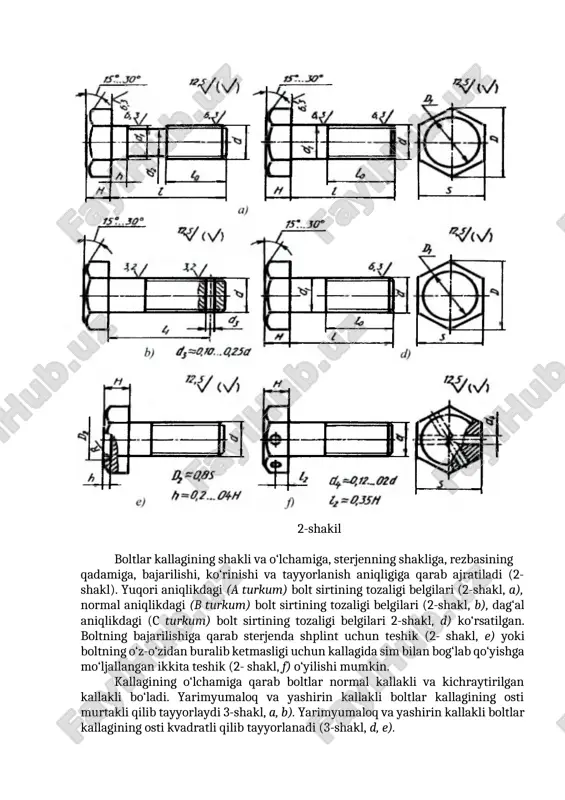

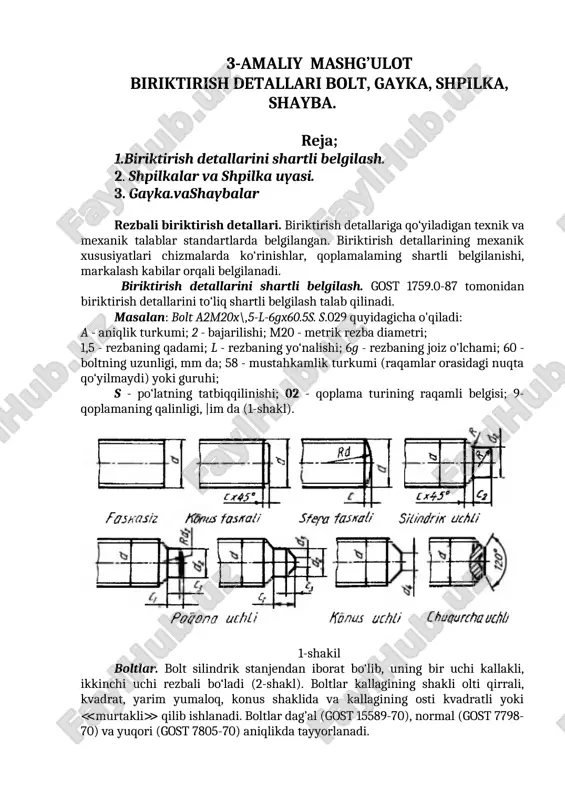

$3-amaliy mashg’ulot biriktirish detallari bolt, gayka, shpilka, shayba. reja; 1.biriktirish detallarini shartli belgilash. 2. shpilkalar va shpilka uyasi. 3. gayka.vashaybalar rezbali biriktirish detallari. biriktirish detallariga qo‘yiladigan texnik va mexanik talablar standartlarda belgilangan. biriktirish detallarining mexanik xususiyatlari chizmalarda ko‘rinishlar, qoplamalaming shartli belgilanishi, markalash kabilar orqali belgilanadi. biriktirish detallarini shartli belgilash. gost 1759.0-87 tomonidan biriktirish detallarini to‘liq shartli belgilash talab qilinadi. masalan: bolt a2m20x\,5-l-6gx60.5s. s.029 quyidagicha o'qiladi: a - aniqlik turkumi; 2 - bajarilishi; m20 - metrik rezba diametri; 1,5 - rezbaning qadami; l - rezbaning yo‘nalishi; 6g - rezbaning joiz o'lchami; 60 - boltning uzunligi, mm da; 58 - mustahkamlik turkumi (raqamlar orasidagi nuqta qo‘yilmaydi) yoki guruhi; s - po‘latning tatbiqqilinishi; 02 - qoplama turining raqamli belgisi; 9-qoplamaning qalinligi, |im da (1-shakl). 1-shakil boltlar. bolt silindrik stanjendan iborat bo‘lib, uning bir uchi kallakli, ikkinchi uchi rezbali bo‘ladi (2-shakl). boltlar kallagining shakli olti qirrali, kvadrat, yarim yumaloq, konus shaklida va kallagining osti …$

2 / 8

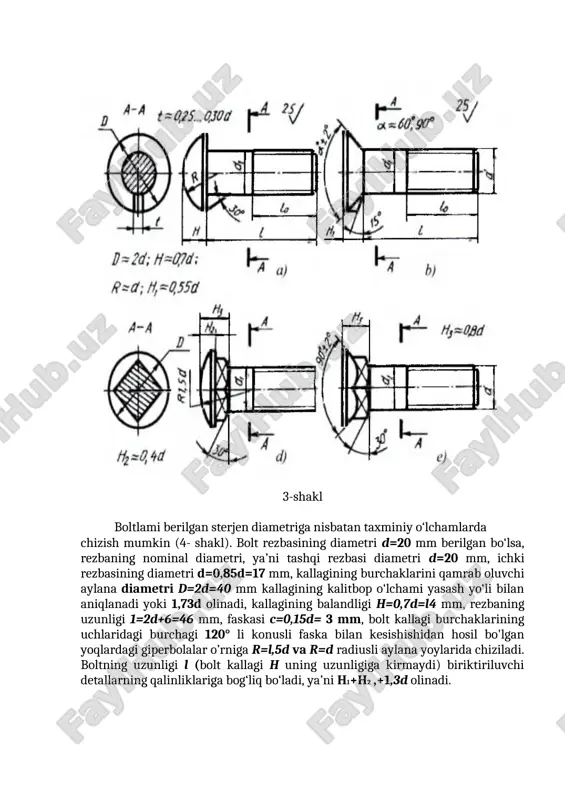

hakl, f) o‘yilishi mumkin. kallagining o‘lchamiga qarab boltlar normal kallakli va kichraytirilgan kallakli bo‘ladi. yarimyumaloq va yashirin kallakli boltlar kallagining osti murtakli qilib tayyorlaydi 3-shakl, a, b). yarimyumaloq va yashirin kallakli boltlar kallagining osti kvadratli qilib tayyorlanadi (3-shakl, d, e). 3-shakl boltlami berilgan sterjen diametriga nisbatan taxminiy o‘lchamlarda chizish mumkin (4- shakl). bolt rezbasining diametri d=20 mm berilgan bo‘lsa, rezbaning nominal diametri, ya’ni tashqi rezbasi diametri d=20 mm, ichki rezbasining diametri d=0,85d=17 mm, kallagining burchaklarini qamrab oluvchi aylana diametri d=2d=40 mm kallagining kalitbop o‘lchami yasash yo‘li bilan aniqlanadi yoki 1,73d olinadi, kallagining balandligi h=0,7d=l4 mm, rezbaning uzunligi 1=2d+6=46 mm, faskasi c=0,15d= 3 mm, bolt kallagi burchaklarining uchlaridagi burchagi 120° li konusli faska bilan kesishishidan hosil bo'lgan yoqlardagi giperbolalar o’rniga r=l,5d va r=d radiusli aylana yoylarida chiziladi. boltning uzunligi l (bolt kallagi h uning uzunligiga kirmaydi) biriktiriluvchi detallarning qalinliklariga bog‘liq bo‘ladi, ya’ni h1+h2 ,+1,3d olinadi. 4-shakil shpilkalar (gost22032-76... gost22041-76). shpilkalar silindrik …

3 / 8

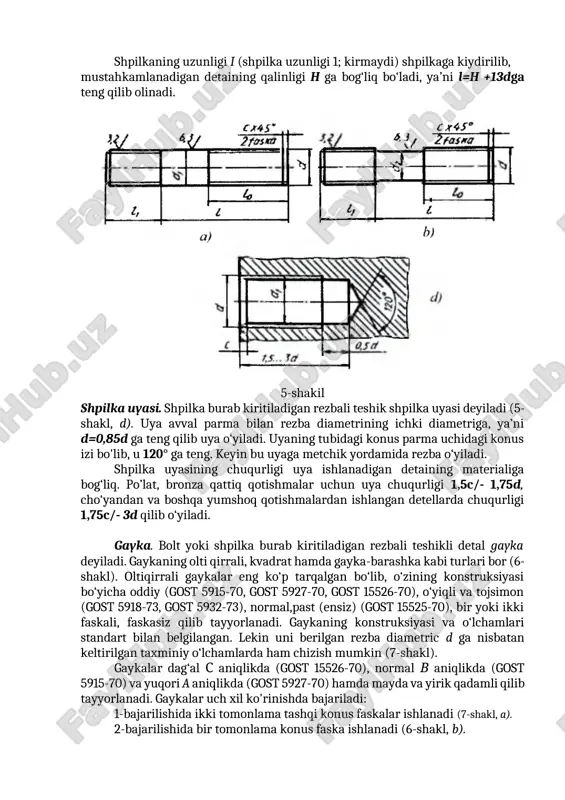

stahkamlanadigan detaining qalinligi h ga bog‘liq bo‘ladi, ya’ni l=h +13dga teng qilib olinadi. 5-shakil shpilka uyasi. shpilka burab kiritiladigan rezbali teshik shpilka uyasi deyiladi (5-shakl, d). uya avval parma bilan rezba diametrining ichki diametriga, ya’ni d=0,85d ga teng qilib uya o‘yiladi. uyaning tubidagi konus parma uchidagi konus izi bo'lib, u 120° ga teng. keyin bu uyaga metchik yordamida rezba o‘yiladi. shpilka uyasining chuqurligi uya ishlanadigan detaining materialiga bog‘liq. po’lat, bronza qattiq qotishmalar uchun uya chuqurligi 1,5c/- 1,75d, cho‘yandan va boshqa yumshoq qotishmalardan ishlangan detellarda chuqurligi 1,75c/- 3d qilib o‘yiladi. gayka. bolt yoki shpilka burab kiritiladigan rezbali teshikli detal gayka deyiladi. gaykaning olti qirrali, kvadrat hamda gayka-barashka kabi turlari bor (6-shakl). oltiqirrali gaykalar eng ko‘p tarqalgan bo‘lib, o‘zining konstruksiyasi bo‘yicha oddiy (gost 5915-70, gost 5927-70, gost 15526-70), o‘yiqli va tojsimon (gost 5918-73, gost 5932-73), normal,past (ensiz) (gost 15525-70), bir yoki ikki faskali, faskasiz qilib tayyorlanadi. gaykaning konstruksiyasi va o‘lchamlari standart bilan …

4 / 8

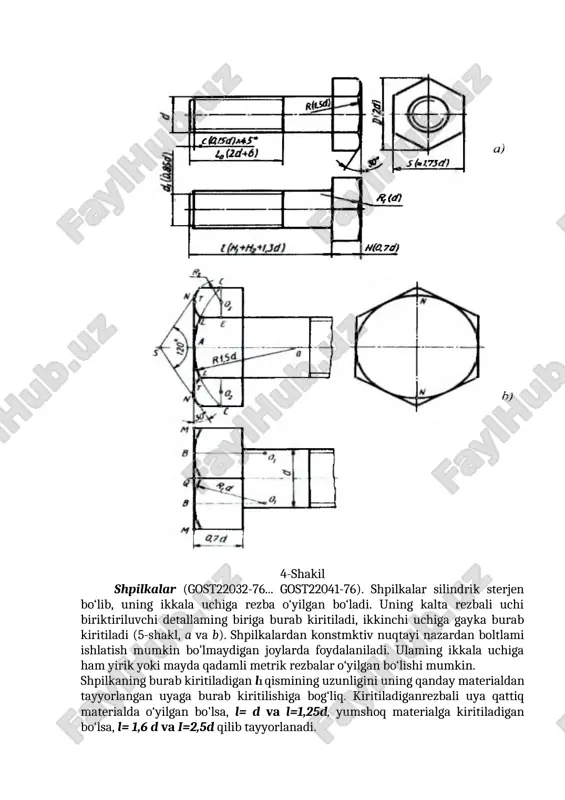

d qilib olinadi. 6-shakil shaybalar (gost 11371-78). shayba gayka, vint yoki bolt kallagi ostiga qo‘yiladi va ulaming teshigida rezbasi bo'lmaydi (8- shakl). ular biriktiruvchi va biriktiriluvchi detallaming yuzalarini shikastlanishdan saqlaydi va ularga ta’sir qiladigan zo‘riqishni bir me’yorda uzatish va tarqatish uchun xizmat qiladi. shaybalaming o‘lchamlari standartlashtirilgan. lekin ulami bolt yoki shpilkaning rezbasi nominal diametri d ga nisbatan taxminiy o‘lchamlarda chizish mumkin. teshikning diametri d= 1,1d , tashqi diametri d= 2,2 d, qalinligi s=0,15d va faskasi c=0,25d ga teng qilib olinadi. 7-shakil 8-shakil image7.emf image8.emf image1.emf image2.emf image3.emf image4.emf image5.emf image6.emf
